Электрофон Вега 104 стерео

🔌Технические характеристики электрофона Вега 104 стерео:

• Максимальная выходная мощность каждого канала, не менее 15 Вт
• Номинальная выходная мощность каждого канала при коэффициенте гармоник всего тракта усиления, не более 1%: 10 Вт.
• Полоса воспроизводимых по звуковому давлению, не уже 63...18 000 Гц.
• Чувствительность на частоте 1000 Гц, не хуже:

магнитофона на воспроизведение 250 мВ

универсального входа 250 мВ

радиоприемника 25 мВ.

• Диапазон регулировки тембра ВЧ и НЧ по электрическому напряжению на частотах 63 и 16 000 Гц, не менее ±8 дБ.
• Пределы регулировки стёреобаланса, не менее ±8 дБ.
• Действие ослабителя громкости, не менее 20 дБ.
• Переходные затухания между стереоканалами по тракту УЗЧ (без звукоснимателя) на частотах, не менее:

315 Гц—30 дБ; 1000 Гц—35 дБ;

5000 Гц—30 дБ; 10 000 Гц—25 дБ.

• Электропроигрывающее устройство типа 2-62СП-03 с головкой звукоснимателя типа ГЗКУ-631РА.
• Питание электрофона осуществляется от сети переменного тока частотой 50 Гц напряжением 110, 127, 220, 240 В.
• Потребляемая мощность от сети, не более 80 Вт.
• Габаритные размеры:

блока электрофона, не более 465х385х200 мм

акустической системы (каждой) 420х250х190мм

• Масса:

блока электрофона 13 кг;

акустической системы (8х2) кг.

📖История и описание электрофона Вега 104 стерео:

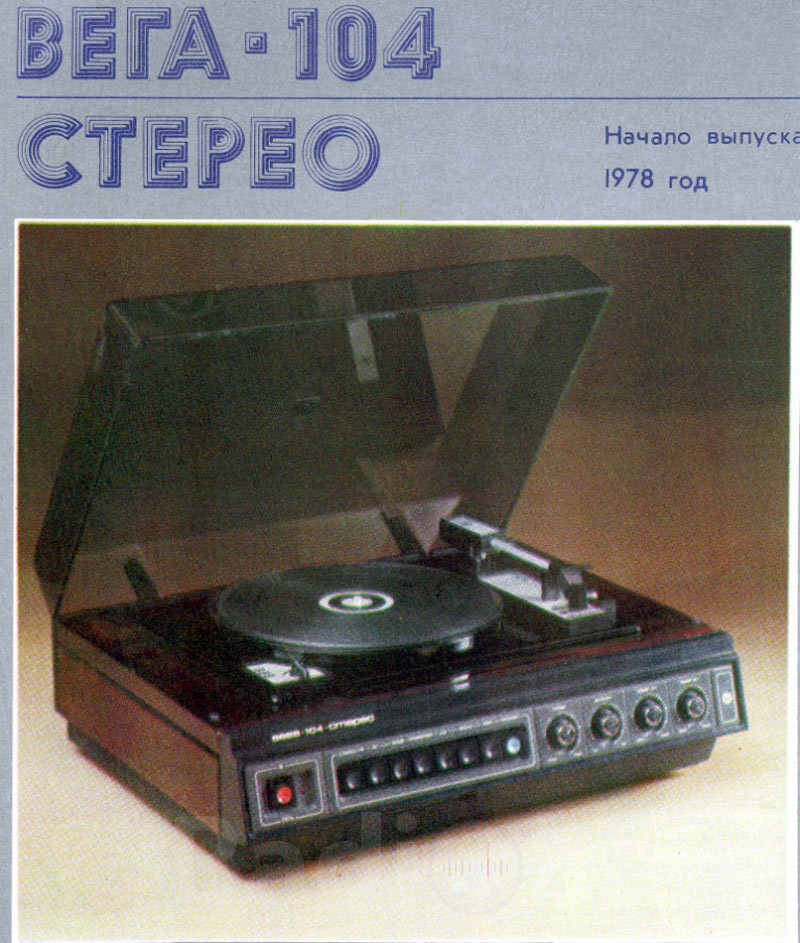

Электрофон «Вега-104-стерео» первого класса предназначен для воспроизведения стереофонических долгоиграющих грампластинок, гибких пластинок и звукового журнала «КРУГОЗОР», с 1976 года выпускал Бердский радиозавод. Электрофон может быть использован также для записи со стереофонических и монофонических грампластинок на магнитофон, а также может использоваться как усилитель с акустическими системами для прослушивания с приемника стереофонических и монофонических передач, воспроизведения магнитной записи от магнитофона, имеющего менее качественную систему воспроизведения. В электрофоне применена электронная защита выходных транзисторов от перегрузок по току. При срабатывании защиты звук в акустических системах отсутствует. Выключается электронная защита сразу после устранения перегрузки. Акустическая система электрофона состоит из двух одинаковых головок закрытого типа, имеющих полное электрическое сопротивление на частоте 1000 Гц 4+-0,8 Ом и номинальный диапазон частот 63-18000 Гц при неравномерности частотной характеристики 15 дБ. Подключаются головки к электрофону соединительными шнурами с вилками РВН4.

Принципиальная электрическая схема электрофона Вега  104 стерео:

Электрофон «Вега-104-стерео» разработан на базе магниторадиолы «Вега-115-стерео». Различие состоит только в том, что в электрофоне «Вега-104-стерео» исключены блоки радиоприемника и кассетного магнитофона и ЭПУ другого типа. Электрофон «Вега-104-стерео» состоит из стереофонического ЭПУ типа 2-ЭПУ-62СП-03; блока коммутации входов источников сигнала (А1), блока регуляторов громкости, стереобаланса, тембра по низким и высоким 3Ч (А2); блока усилителя мощности, состоящего из двух идентичных модулей усилителя мощности (А8) левого и правого каналов. Нагрузкой усилителей мощности служат две выносные и акустические системы, типа 15АС-404. Питание электрофона осуществляется от сети переменного тока через встроенный блок питания (А6). Структурная схема электрофона приведена на рис. 3.58.

Конструкция и детали электрофона Вега 104 стерео:

Электрофон «Вега- 104-стерео» конструктивно состоит из трех блоков: моноблока ЭПУ с УЗЧ и двух выносных акустических систем. Корпус моноблока электрофона сборный. Лицевая передняя панель и задняя стенка изготовлены из пластмассы черного и серого цвета. Боковые стенки и верхняя панель деревянные, отделаны шпоном ценных пород дерева. На верхней панели электрофона размещено ЭПУ. Основные органы управления размещены на передней лицевой и верхней панелях и имеют соответствующие надписи и обозначения.

На передней панели расположены в ряд слева направо: кнопка включения сети питания и лампочка индикатора включения сети; кнопки включения стереотелефонов, звукоснимателя, универсального входа, внешнего радиоприемника, внешнего магнитофона, режимов работы моно-стерео, фильтра высоких частот, ослабителя громкости; ручки регуляторов громкости, стереобаланса, тембра НЧ, тембра ВЧ. Ниже под кнопками находятся гнезда для подключения стереотелефонов, универсального входа, радиоприемника, магнитофона. Гнезда закрыты откидной крышкой. На верхней панели слева от диска ЭПУ расположены; ручка подстройки частоты вращения ЭПУ и ручка переключения частоты вращения диска, а справа — ручки включения ЭПУ и ручного микролифта. На задней Стенке корпуса размещены гнезда для подключения акустических систем левого и правого каналов, держатель предохранителя, переключатель напряжения сети. Внутри корпуса расположено сборное металлическое шасси, на котором закреплены Основные блоки и узлы электрофона. Основной монтаж блоков и узлов электрофона выполнен на печатных платах, конструкция которых аналогична конструкции соответствующих блоков и узлов магниторадиолы «Вега-115-стерео», за исключением печатной платы блока коммутации (А1) и блока питания (А6).

📁Дополнительная информация электрофона Вега 104 стерео:

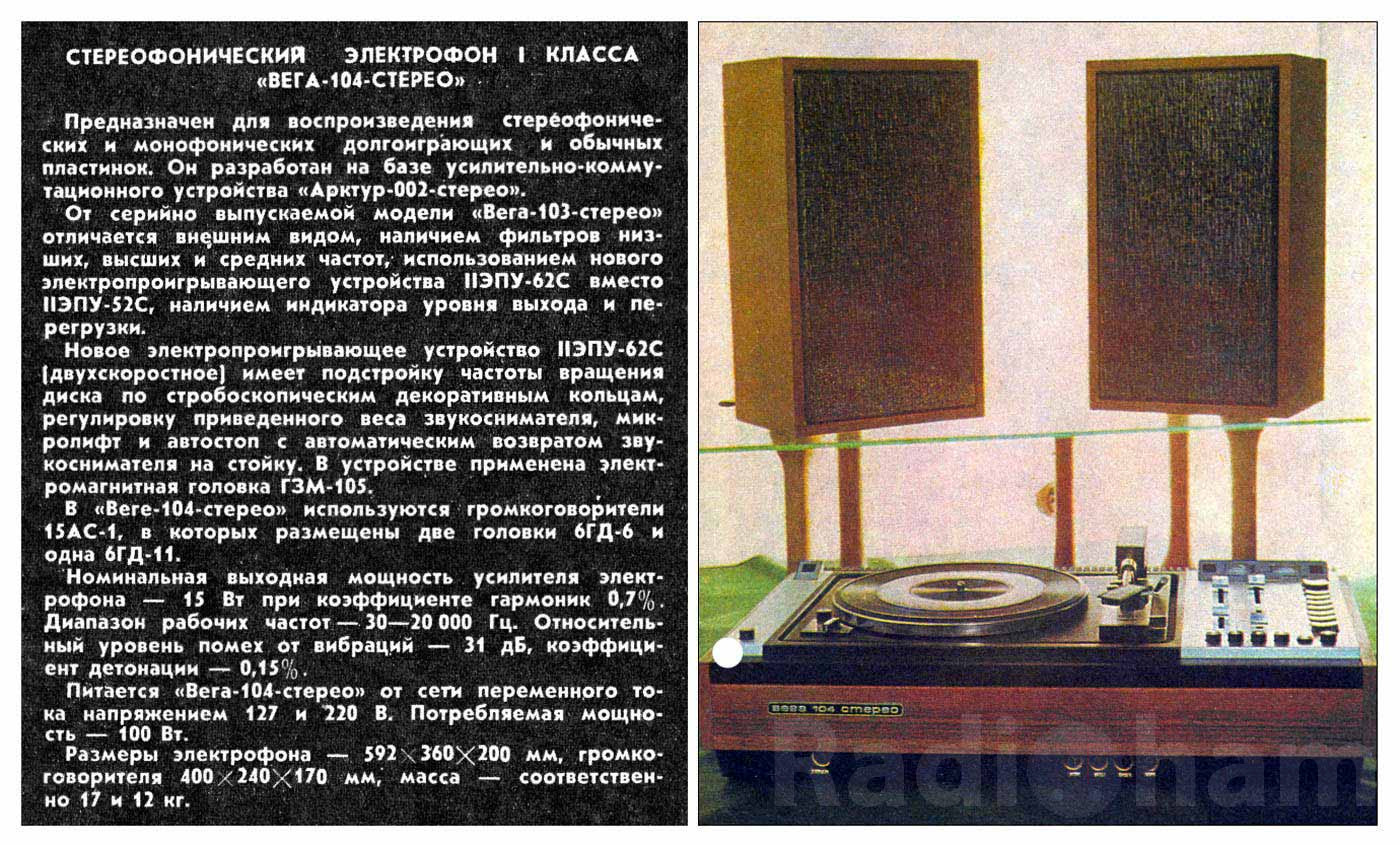

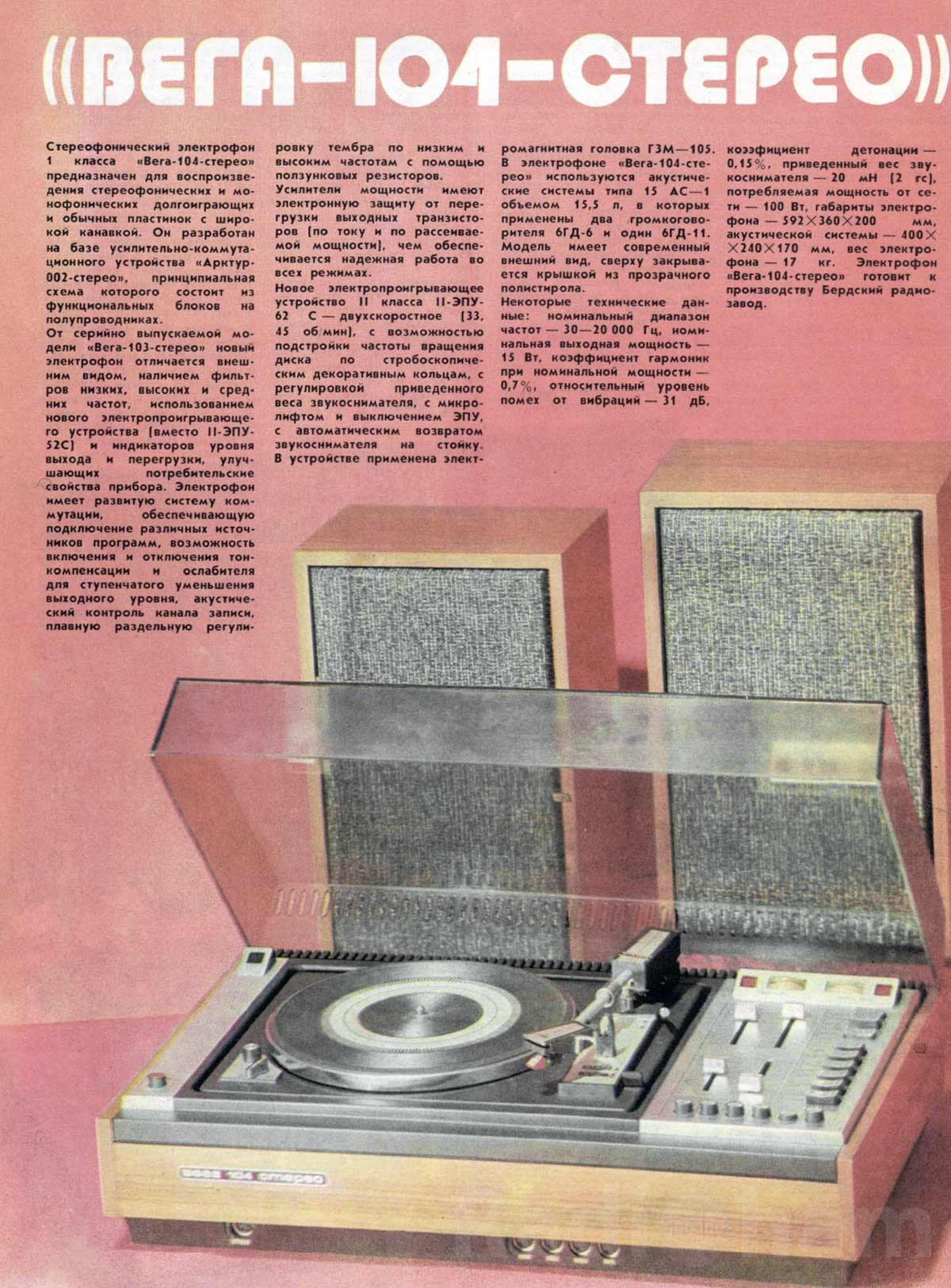

Рекламные брошюры с описанием и техническими данными электрофона «Вега-104-стерео»
