🔌Технические характеристики радиоприёмника Океан:
- Диапазон коротких волн разделен на пять поддиапазонов
КВ5 52—75 м (3,95...5,95 Мгц)
КВ4 49 м (5,95...6,2 Мгц)
КВЗ 41 м (7,1...7,3 Мгц)
КВ2 31 м (9,5...9,77 Мгц)
КВ1 25 м (11,7...12,1 Мгц)
- Максимальная чувствительность при выходной мощности 50 мвт:
на длинных волнах 250 мкв/м
на средних волнах 100 мкв/м
на коротких волнах 50 мкв/м
на УКВ 25 мкв/м
- Реальная чувствительность:
на длинных волнах 500 мкв/м
на средних волнах 350 мкв/м
на коротких волнах 100 мкв/м
на УКВ 25 мкв/м
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 46 дб
- Усредненная крутизна ската резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб не менее 0,20 дб/кгц
- Ослабление сигнала зеркального канала:
на длинных и средних волнах 60 дб
на коротких волнах 26 дб
на УКВ 26 дб
- Промежуточная частота:
тракта AM 465±2 кгц
тракта ЧМ 10,7±0,1 Мгц
- Действие АРУ: при изменении сигнала на входе приемника на 40 дб изменение сигнала на выходе приемника не более 6 дб
- Полоса воспроизводимых звуковых частот:
в диапазоне ДВ, СВ и КВ 200...4 000 гц
в диапазоне УКВ 200...10000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 4% 500 мвт
- Ток, потребляемый приемником при отсутствии сигнала не более 25 ма
- Источник питания: шесть элементов типа 373 «Марс», «Сатурн»
- Напряжение питания 9 в
- Работоспособность приемника сохраняется при снижении напряжения питания до 3 в
- Длительность работы приемника от одного комплекта батарей типа 373 «Марс» при средней громкости около 50 час
- Габаритные размеры радиоприёмника: 320X116 X245 мм
- Масса: 4,3 кг
📖История и описание радиоприёмника Океан:

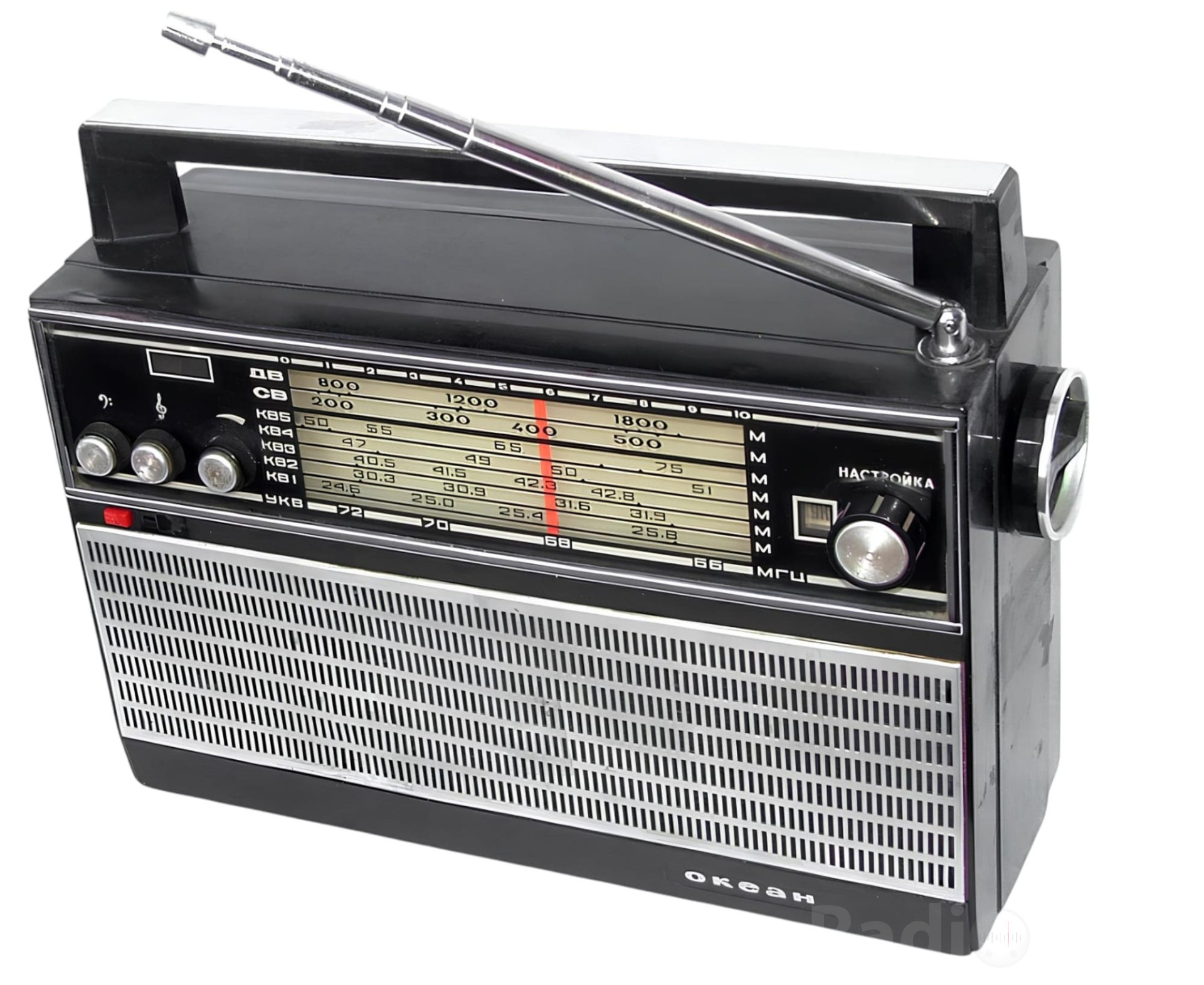

Переносные радиоприёмники «Океан» и «Океан-201» выпускались с 1969 и 1970 года Минским радиозаводом. Приемник «Океан» является приемником 2-го класса, имеющим УКВ диапазон. От предшественников его отличает лучшее внешнее оформление, хорошее качество звучания, а также применение барабанного переключателя диапазонов повой конструкции. Радиоприемник «Океан» имеет повышенную выходную мощность, раздельную плавную регулировку тембра низших и высших звуковых частот, более совершенную электрическую схему. В нем используются современные полупроводниковые приборы, конденсаторы, резисторы. Схема и конструкция приемника имеют ряд оригинальных решений, впервые примененных в подобной аппаратуре. Радиоприемник «Океан» предназначен для приема передач радиостанций, работающих с амплитудной модуляцией в диапазонах длинных, средних и пяти поддиапазонах коротких воли, а также с частотной модуляцией в диапазоне ультракоротких волн.
По конструктивному исполнению приемник выпускался в следующих вариантах «Океан» — в пластмассовом футляре без индикатора точности настройки; «Океан-201» — в пластмассовом футляре с индикатором; «Океан-202» — в деревянном футляре без индикатора; «Океан-203» — в деревянном футляре с индикатором.
Конструкция и детали радиоприёмника Океан:
Корпус приемника выполнен из цветного ударопрочного блочного полистирола. На лицевой стороне футляра расположены: с левой стороны — ручки регулировки тембра по высоким и низким звуковым частотам, регулировки громкости с выключателем питания и кнопка включения подсвета шкалы; с правой — ручка настройки и окно указателя диапазонов. Ручка переключателя диапазонов находится на правой боковой стенке корпуса. На верхней стенке укреплена ручка переноски приемника и расположена выдвижная поворотная девятиколенная телескопическая антенна типа АТНП-2, на задней стенке корпуса под выдвижной крышкой — колодка внешних соединений, а под съемной крышкой, которая крепится двумя невыпадающими винтами, — отсек питания. Шкала приемника горизонтальная (длина 148 мм), общая, проградуированная для каждого диапазона. Конструкция приемников блочная. Все пять блоков, а также блок конденсаторов переменной емкости тракта AM, отсек для элементов питания, регуляторы громкости и тембра, панель с гнездами для подключения внешних приборов, детали верньерного устройства и подсвета расположены на общем шасси, изготовленном из стали. Кроме чисто механических преимуществ перед пластмассовым, такое шасси является хорошим общим проводником для всех блоков приемника, что в значительной степени способствует повышению стабильности его работы, особенно в диапазоне УКВ. В приемнике применен монтаж на печатных платах. Межблочные соединения выполнены навесными проводниками, которые припаивают к лепесткам, установленным на краях плат. Плата блока УКВ с находящимися на ней деталями закреплена на литом металлическом основании. Сверху плата закрыта алюминиевым экраном — крышкой. Такая конструкция блока обеспечивает его хорошую экранировку и стабильную работу.
Барабан блока КСДВ содержит 7 диапазонных планок из фольгированного гетинакса. В отличие от планок барабана радиоприемников «Спидола», «Вэф-12» и других, которые изготовлены из пластмассы с использованием навесного монтажа, платы диапазонных планок барабана радиоприемника «Океан» выполнены печатным способом. Это позволило механизировать процесс производства. Контактная система барабана переключателя состоит из посеребренных подвижных контактов, установленных непосредственно на печатных платах диапазонных планок, и неподвижных контактов из нейзильбера, укрепленных в пластмассовой колодке. Благодаря рациональному выбору материала и формы подвижных и неподвижных лепестков обеспечивается надежный электрический контакт и сохраняется работоспособность даже после 15 000—20 000 полных оборотов барабана. На оси барабана установлена фиксирующая звездочка, шестерня привода указателя включенного диапазона и кулачок переключателя АМ-ЧМ.
