🔌Технические характеристики радиоприёмника Океан:
- Диапазон коротких волн разделен на пять поддиапазонов
КВ5 52—75 м (3,95...5,95 Мгц)
КВ4 49 м (5,95...6,2 Мгц)
КВЗ 41 м (7,1...7,3 Мгц)
КВ2 31 м (9,5...9,77 Мгц)
КВ1 25 м (11,7...12,1 Мгц)
- Максимальная чувствительность при выходной мощности 50 мвт:
на длинных волнах 250 мкв/м
на средних волнах 100 мкв/м
на коротких волнах 50 мкв/м
на УКВ 25 мкв/м
- Реальная чувствительность:
на длинных волнах 500 мкв/м
на средних волнах 350 мкв/м
на коротких волнах 100 мкв/м
на УКВ 25 мкв/м
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 46 дб
- Усредненная крутизна ската резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб не менее 0,20 дб/кгц
- Ослабление сигнала зеркального канала:
на длинных и средних волнах 60 дб
на коротких волнах 26 дб
на УКВ 26 дб
- Промежуточная частота:
тракта AM 465±2 кгц
тракта ЧМ 10,7±0,1 Мгц
- Действие АРУ: при изменении сигнала на входе приемника на 40 дб изменение сигнала на выходе приемника не более 6 дб
- Полоса воспроизводимых звуковых частот:
в диапазоне ДВ, СВ и КВ 200...4 000 гц
в диапазоне УКВ 200...10000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 4% 500 мвт
- Ток, потребляемый приемником при отсутствии сигнала не более 25 ма
- Источник питания: шесть элементов типа 373 «Марс», «Сатурн»
- Напряжение питания 9 в
- Работоспособность приемника сохраняется при снижении напряжения питания до 3 в
- Длительность работы приемника от одного комплекта батарей типа 373 «Марс» при средней громкости около 50 час
- Габаритные размеры радиоприёмника: 320X116 X245 мм
- Масса: 4,3 кг
📖История и описание радиоприёмника Океан:

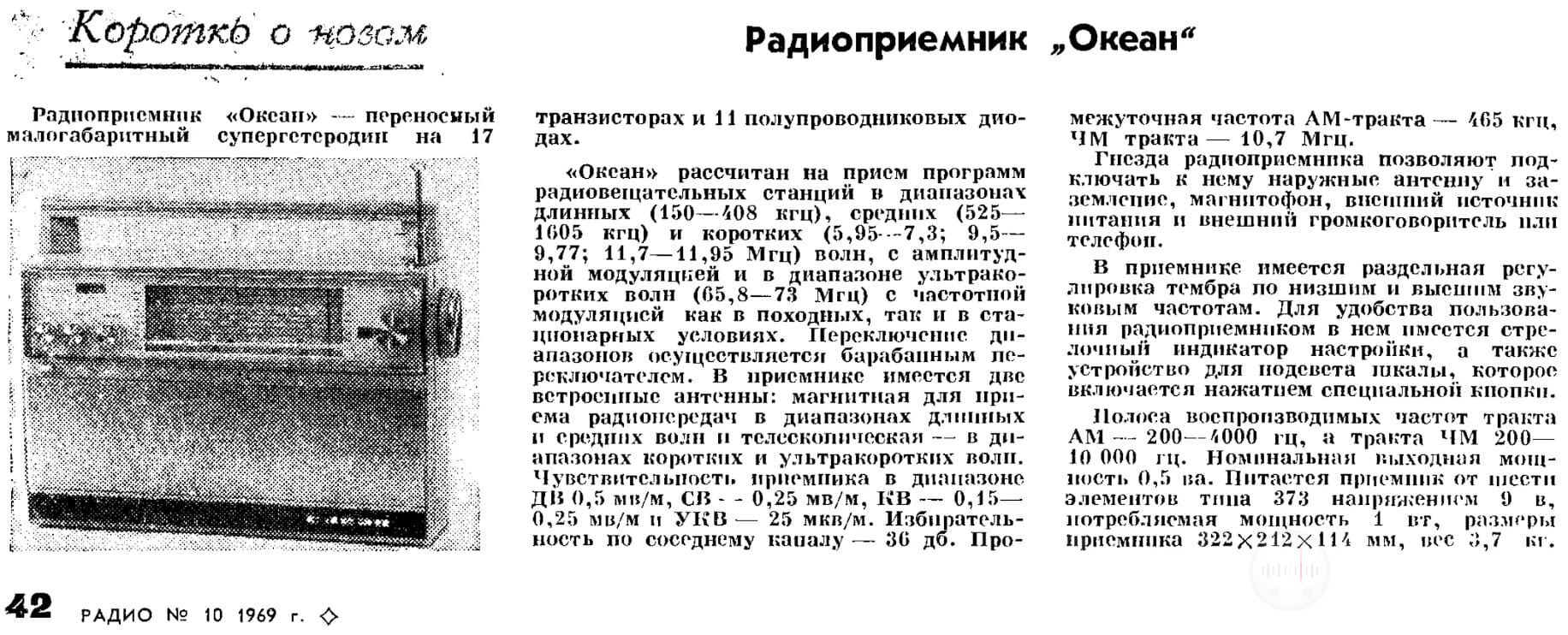

Переносные радиоприёмники «Океан» и «Океан-201» выпускались с 1969 и 1970 года Минским радиозаводом. Приемник «Океан» является приемником 2-го класса, имеющим УКВ диапазон. От предшественников его отличает лучшее внешнее оформление, хорошее качество звучания, а также применение барабанного переключателя диапазонов повой конструкции. Радиоприемник «Океан» имеет повышенную выходную мощность, раздельную плавную регулировку тембра низших и высших звуковых частот, более совершенную электрическую схему. В нем используются современные полупроводниковые приборы, конденсаторы, резисторы. Схема и конструкция приемника имеют ряд оригинальных решений, впервые примененных в подобной аппаратуре. Радиоприемник «Океан» предназначен для приема передач радиостанций, работающих с амплитудной модуляцией в диапазонах длинных, средних и пяти поддиапазонах коротких воли, а также с частотной модуляцией в диапазоне ультракоротких волн.
По конструктивному исполнению приемник выпускался в следующих вариантах «Океан» — в пластмассовом футляре без индикатора точности настройки; «Океан-201» — в пластмассовом футляре с индикатором; «Океан-202» — в деревянном футляре без индикатора; «Океан-203» — в деревянном футляре с индикатором.
Конструкция и детали радиоприёмника Океан:
Корпус приемника выполнен из цветного ударопрочного блочного полистирола. На лицевой стороне футляра расположены: с левой стороны — ручки регулировки тембра по высоким и низким звуковым частотам, регулировки громкости с выключателем питания и кнопка включения подсвета шкалы; с правой — ручка настройки и окно указателя диапазонов. Ручка переключателя диапазонов находится на правой боковой стенке корпуса. На верхней стенке укреплена ручка пере
