Электрофон Феникс 001 стерео

🔌Технические характеристики электрофона Феникс 001:

• Частота вращения диска проигрывателя: 45, 33_1/3 мин^-1
• Полоса воспроизводимых звуковых частот: 40...18000-Гц
• Коэффициент нелинейных искажений, не более 1,5%
• Относительный уровень шумов, не хуже 60 дБ
• Регулировка тембра звуковых частот, не менее:

60 Гц — 12 дБ

240 Гц — 8 дБ

1000 Гц — 5 дБ

3500 Гц — 6 дБ

7000 Гц — 10 дБ

15 000 Гц — 12 дБ

• Коэффициент детонации, не более 0,15%

• Выходная мощность:

номинальная 15 Вт

максимальная 40 Вт

• Источник питания: Сеть 50 Гц напряжением 127, 220 В

• Напряжение питания 28; 15: 12,6; 6,3 В

• Потребляемая мощность, не более 130 Вт

• Габаритные размеры:

электрофона 640х460x210 мм

акустической системы 690х350х260 мм

• Масса:

электрофона 60 кг

акустической системы 16 кг

📖История и описание электрофона Феникс 001:

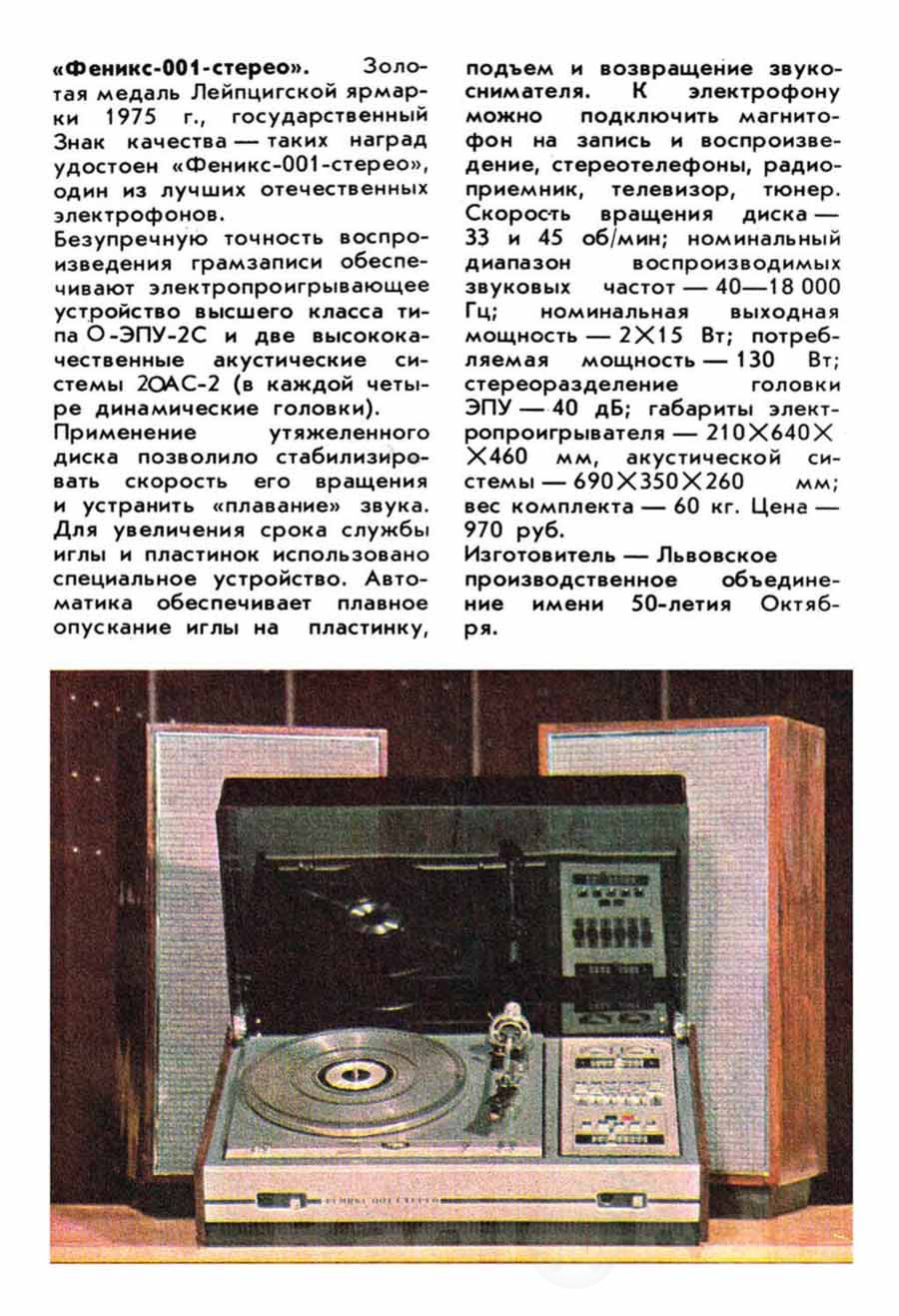

Электрофон «Феникс-001-стерео» с 1975 года выпускал Львовский завод телеграфной аппаратуры. «Феникс-001-стерео» стереофонический
стационарный электрофон высшего класса, предназначенный для воспроизведения стереофонических и монофонических грампластинок, прослушивания c приемника стереофонических и монофонических передач, воспроизведения магнитной записи от магнитофона. Состоит из ЭПУ высшего класса 0-ЭПУ-2С с электронным управлением, двухканального усилителя с 6-полосным регулятором тембра и двух АС 20АС-2, в каждой из которых размещено по две НЧ головки 10ГД-30 и две ВЧ ЗГД-31. В ЭПУ используется магнитоэлектрическая головка ГЗМ-105 с алмазной иглой.

Принципиальная схема электрофона Феникс 001:

 Электрическая схема (рис. 55) и конструкция (рис. 56) электрофона выполнены по блочному принципу и состоят из следующих блоков: коммутационного устройства (V1.6), регуляторов тембра (У1.8), тонкомпенсированных регуляторов громкости (V1.7), двух усилителей мощности (У1.10), согласующего усилителя (У1.17), индикаторов выхода (У11), акустических систем (У5) и выпрямителя с трансформатором. Схема электропроигрывающего устройства (рис. 57) состоит из следующих блоков: предварительного корректирующего усилителя (У4.3), автостопа (У4.2) и электронного устройства управления двигателем (У4.1). С помощью блока коммутации усилителя осуществляется подключение к входам усилителя различных датчиков сигнала, переключение «Моно» - «Стерео», делителей выходных напряжений. Сигнал с блока коммутации поступает на двухканальный предварительный усилитель, выполненный на транзисторах с общим эмиттером (У1.6). Усилитель охвачен глубокой отрицательной обратной связью (C2). Через резистор R6 н переключатель S3 напряжение звуковой частоты подается на разъем X2 для усиления другим магнитофоном. С эмиттера транзистора V1 сигнал поступает на тонкомпенсированный регулятор громкости R3. С регулятора громкости сигнал подается на шестиполосный регулятор тембра (У1.8, У1.9).

В электрофоне предусмотрен согласующий усилитель (У1.17), предназначенный для усиления сигнала от приемника и выполненный на транзистоpax V1, V2 по схеме двойного усилительного каскада с двумя обратными связями с выхода на вход транзисторов. Стабилизация рабочей точки каскада, собранного на транзисторах VI и V2, осуществляется подачей напряжения с резистора R5 на базу транзистора V1. С изменением температуры токи транзисторов V1 и V2 остаются практически неизменными и рабочая точка выходного транзистора (V2) не сдвигается. Благодаря тому что резистор R2 не зашунтирован конденсатором, в усилителе возникает обратная связь по переменному току, резко уменьшающая искажения.

Шестиполосный регулятор тембра (У1.8, У1.9) двухканальный и выполнен иа транзисторах V1...V5. Первый каскад (V1) согласующий и построен
по схеме эмиттерного повторителя. В цепь базы второго каскада (V2) включены согласующие элементы RLC регуляторов тембра. Регулировка тембра осуществляется в виде полос на частотах 60, 240, 1000, 3500, 7000 и 15000 Гц. Полосу частот можно изменять регуляторами тембра R12...R15. В цепь коллектора транзистора V4 включен регулятор баланса R21, с которого сигнал подается на согласующий усилитель напряжения (V5). На его выходе включен переменный резистор R28, позволяющий регулировать выходную мощность.

Усилитель мощности (У1.10) шестикаскадный. Первый каскад выполнен на кремниевом транзисторе V1, включенном по схеме с общим эмиттером. Элементы R10, R9, C4, R4, С3 образуют цепь отрицательной обратной связи. Второй каскад (V2) — фазоинвертор. Для согласования оконечных транзисторов (V9, V10) с фазоинверторным каскадом в усилитель введены буферные раскачивающие транзисторы V7 и V8, включенные по схеме эмиттерных повторителей. Для стабилизации напряжения на эмиттерах транзисторов V5 и V6 в лючены стабилитроны V13 и V14. Температурная стабилизация оконечных каскадов (V9, V10) осуществляется резисторами R32 и R33, регулировка чувствительности блока предоконечного каскада — резистором R16, защита выходных каскадов — предохранителями F1 и F2.

Схемы индикации (У 11) для обоих каналов идентичны. Каждая состоит из однополупериодного выпрямителя (V1), сглаживающего фильтра (R2, С2) и стрелочного индикатора Р. Усилитель питается от выпрямителя, выполненного по двухполупериодной схеме (V2....V5). Выпрямленное напряжение стабилизируется стабилитроном (V1).

Электрическая схема ЭПУ собрана отдельно. В ЭПУ использовано электронное переключение частоты вращения диска проигрывателя. Устройство управления частотой вращения двигателя состоит из высокостабильного генератора и усилителя мощности. Генератор синусоидальных колебаний представляет собой транзисторный RC-генератор. Переменное напряжение, снимаемое с коллектора транзистора V2, усиливается транзистором V3 и поступает на двухтактный усилитель мощности, содержащий фазоинверторный (V4, V5) и оконечный (V6, V7) каскады. Усилитель мощности выполнен по бестрансформаторной схеме без переходного конденсатора с симметричным питанием. Транзистор V1, резисторы R1....R3 и лампа накаливания Н1 составляют цепь отрицательной обратной связи, стабилизирующей режим работы генератора.

Кнопочным переключателем (S1) осуществляется ступенчатое изменение частоты. В зависимости от включенной кнопки частота генератора равна 37 Гц для частоты вращения диска З3^1/3 _мин-1 или 50 Гц — для 45 _мин-1. Подстроечными резисторами R1, R3, R11...R13 осуществляется настройка генератора. Нагрузкой генератора служат две статорные обмотки синхронного двигателя. Сдвиг фаз между напряжениями, питающими эти обмотки для получения максимального вращательного момента, должен быть равен π/2, поэтому одна из обмоток включается непосредственно к выходу, а вторая — через одну из фазосдвигающих цепей С5… С9, R25.

В схеме ЭПУ применен электронный автостоп. В качестве светочувствительного элемента в фотореле используется фотодиод V5, образующий вместе с резистором R1 делитель напряжения в цепи транзистора V1. В цепь коллектора транзистора V4 включена катушка управления электромагнита. Индикатор стробоскопа выполнен на тиратроне Н2 с холодным катодом, обеспечивающим необходимую освещенность стробоскопических делений и продолжительную долговечность. Для согласования усилителя с магнитоэлектрической головкой применен предварительный корректирующий усилитель (V1, V2). Первый каскад собран по схеме эмиттерного повторителя, второй (V2) — по схеме коллекторного повторителя. Усилители охвачены глубокими отрицательными обратными связями. Питается ЭПУ от отдельного источника питания, построенного по мостовой схеме V7...V10.

Конструкция и детали электрофона Феникс 001:

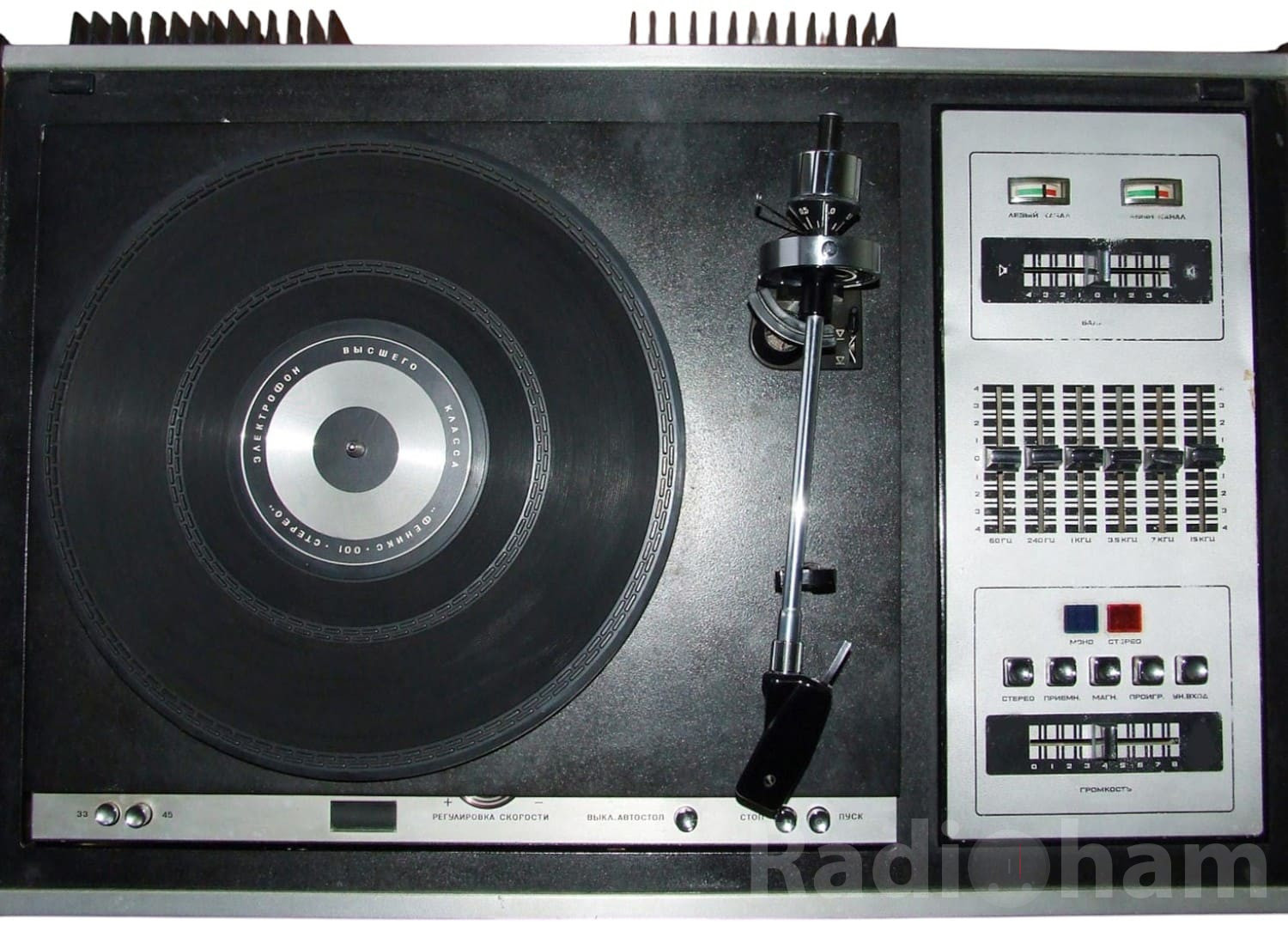

Электрофон «Феникс-001-стерео» состоит из трех блоков: электропроигрывающего устройства со стереофоническим усилителем низкой частоты и двух выносных акустических систем. Крышка выполнена из ударопрочного полистирола дымчатого цвета. Боковые стенки корпуса электрофона оклеены шпоном ценных пород дерева и покрыты лаком. Все органы управления расположены на лицевой панели под крышкой, гнезда для подключения радиоприемника, магнитофона, универсального входа, акустических систем — на задней панели электрофона. В электрофоне применено электропроигрывающее устройство высшего класса типа 0-ЭПУ-2С с магнитоэлектрической головкой звукоснимателя типа ГМЗ-105. Магнитоэлектрическая головка звукоснимателя с алмазной иглой обеспечивает высокое качество воспроизведения и минимальный износ грампластинок. Все блоки электрофона выполнены на отдельных печатных платах из фольгированного гетинакса.

📁Дополнительная информация электрофона Феникс 001:

Рекламные и информационные брошюры с описанием и техническими данными электрофона «Феникс-001-стерео»
