🔌Технические характеристики:
- Диапазоны принимаемых волн:
— ДВ: 715...2000 м.
— СВ: 175...575 м.
— Промежуточные волны: 46...170 м.
— КВ: 13,5...48 м. - Чувствительность на наружную антенну: 50 мкВ
- Избирательность по соседнему каналу: 46 дБ.
- Выходная мощность: 2 Вт.
- Полоса воспроизводимых звуковых частот: 80...6000 Гц.
- Потребляемая от сети мощность: 75 Вт.
- Размеры футляра: 580х310х420 мм.
- Вес: 26 кг.
📖История и описание:
Радиоприёмник сетевой ламповый «9Н-4» с 1937 года выпускал Воронежский завод «Электросигнал». «9Н-4» это 9 ламповый Настольный приёмник 4-й разработки. Для его разработки модели была использована техническая документация фирмы ''RCA'' (США). В приёмнике применены радиолампы: 6К7, 6Л7, 6Ж7, 6Х6, 6Ф5, 6Ф6, 6Е5, 5Ц4С. В значительной серии выпущенных радиоприёмников применялись зарубежные лампы-аналоги. На передней панели радиоприёмника имеется пять ручек управления. Слева находится переключатель ''музыка-речь'' совмещенный с выключателем сети, далее громкость, сдвоенная ручка настройки на частоту с верньером, далее переключатель диапазонов и регулятор тембра по ВЧ. Радиоприёмник заключён в деревянный корпус. Для каждого диапазона есть своя отдельная шкала, отградуированная в кГц и МГц, сменяющаяся при переключении диапазонов и видимая через вырез в металлическом обрамлении. По нижней шкале отградуированной в УЕ, можно легко запомнить настройку на интересную радиостанцию. Индикатор настройки выполнен на лампе 6Е5.

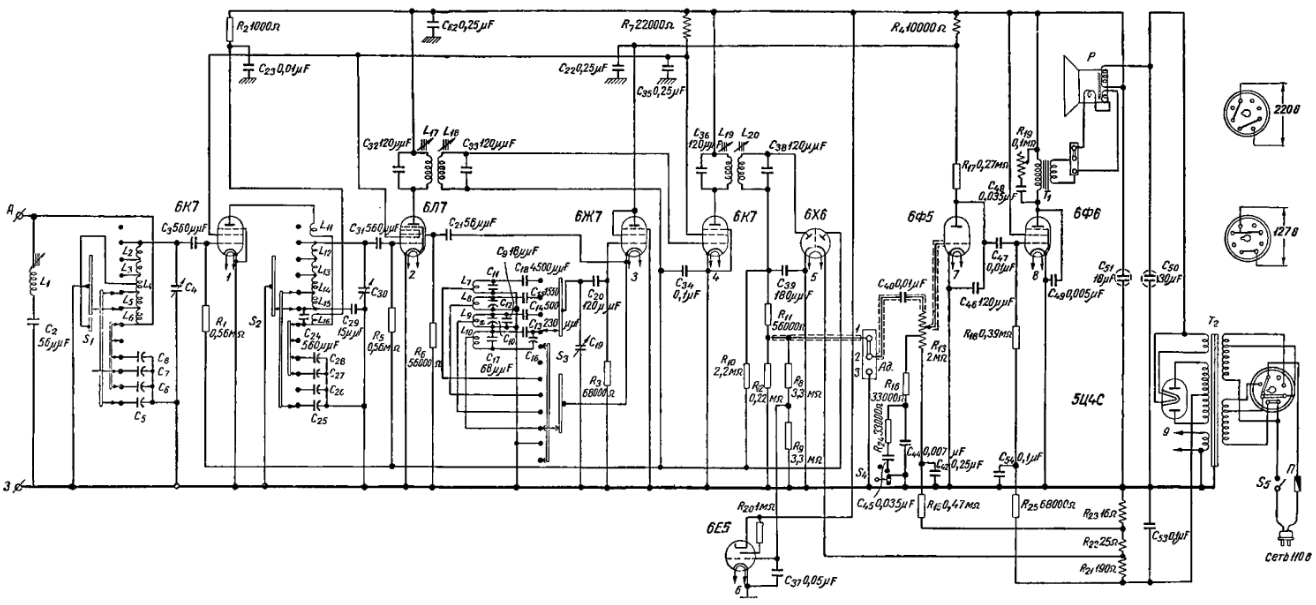

🔧Схема приемника «9Н-4»
