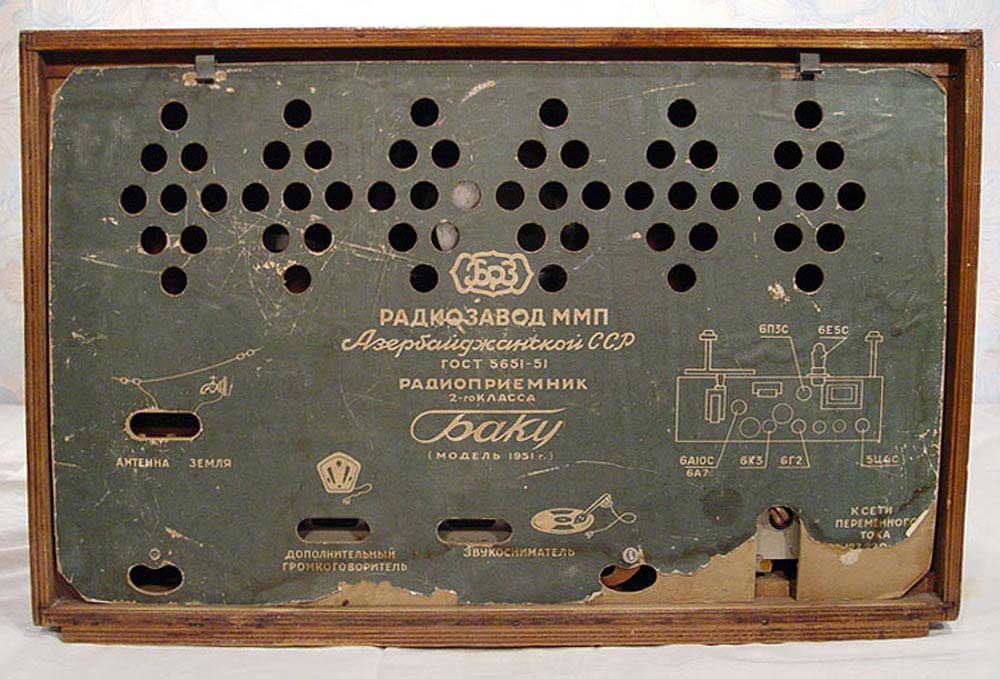

Задняя стенка радиоприемника «Баку»
🔌Технические характеристики:
- Диапазоны принимаемых частот:
— ДВ: 150...425 кГц,
— СВ: 510...1630 кГц,
— КВ1: 3,95...8 МГц,
— КВ2: 9,1...12,4 МГц. - Промежуточная частота — 465 кГц
- Чувствительность с гнёзд звукоснимателя — 250 мВ.
- Чувствительность на всех диапазонах — 300 мкВ.
- Избирательность:
— по соседним каналам — 26 дБ,
— по зеркальным каналам:
— на ДВ диапазоне — 36 дБ,
— на СВ диапазоне — 30 дБ,
— на КВ диапазонах — 12 дБ. - Выходная мощность: 1,5 Вт.
- Диапазон частот на громкоговорителе: 100...4000 Гц.
- Потребляемая от сети мощность: 70 Вт.
- Размеры приёмника: 690х370х270 мм
- Масса: 15 кг.
📖История и описание:
Радиоприёмник сетевой ламповый «Баку» с 1951 года выпускал Бакинский радиозавод. Радиоприёмник 2-го класса ''Баку'' представляет собой супергетеродин на шести лампах: 6А7, 6К3, 6Г2, 6П3С, 6Е5С, 5Ц4С. Ручек для управления две и обе совмещённые. Левая — громкость, включение и тембр, правая настройка и переключатель диапазонов. Шасси стальное и покрыто алюминиевой краской. Футляр у приёмника деревянный, оклеен ореховой (берёзовой) фанерой, отполирован и покрыт бесцветным лаком.. Шкала с подшкальником и осветительным устройством выполнена отдельным блоком и крепится к корпусу. Шкала у радиоприёмника имеет 5 линий, 4 соответствуют диапазонам, проградуированы в метрах, кГц и МГц. 5-я, разбита на 100 делений вспомогательная. Указатель диапазона световой, где пять лампочек переключаются при переходе с одного диапазона на другой.
📎Руководство по эксплуатации приемника «Баку»

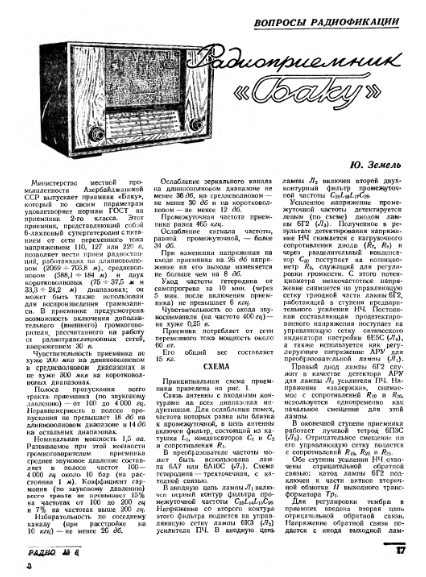

📎Радиоприемник «Баку» в журнале Радио № 8 за 1953 год.

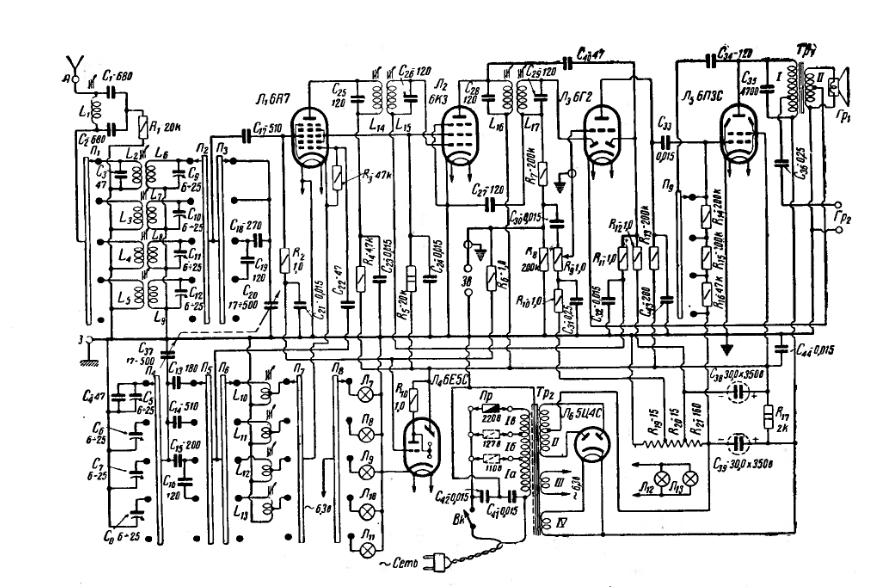

🔧Схема радиоприемника «Баку»
