Портативный радиоприёмник Россия 301

🔌 Технические характеристики радиоприёмника Россия 301:

• Диапазон коротких волн разделен на два поддиапазона:

КВ 2 75,9—41 м (3.954...7,3 Мгц)

КВ 1 31,5-5—24,8 м (9,54...12,1 Мгц)

• Максимальная чувствительность:

на длинных волнах 500 мкв/м

на средних волнах 200 мкв/м

на коротких волнах 50 мкв

• Реальная чувствительность:

на длинных волнах 1,5 мв/м

на средних волнах 0,7 мв/м

на коротких волнах 100 мкв

• Избирательность по соседнему каналу: на длинных и средних волнах не хуже 46 дБ
• Ослабление сигнала зеркального канала:

на длинных волнах не хуже 30 дб

на средних волнах не хуже 26 дб

на коротких волнах не хуже 14 дб

• Промежуточная частота: 465 кгц
• Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника не более 6 дб
• Полоса воспроизводимых звуковых частот: 300...3 500 гц
• Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта приемника не более 6% — 100 мвт
• Источник питания: четыре элемента типа 316
• Напряжение питания: 6 в
• Ток потребляемый приемником при отсутствии сигнала не более 10 ма
• Работоспособность приемника сохраняется при снижении напряжения батареи питания до 3,0 в
• Длительность работы приемника при средней громкости от одного комплекта батарей до 50 час
• Габаритные размеры приемника: 215х125х47 мм
• Масса радиоприёмника: 1,0 кг

📖 История и описание радиоприёмника Россия 301:

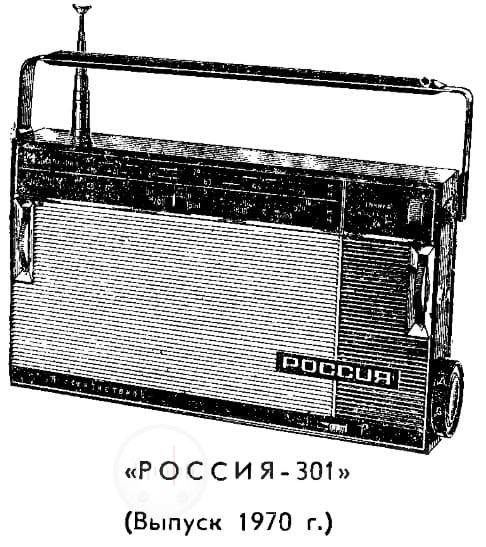

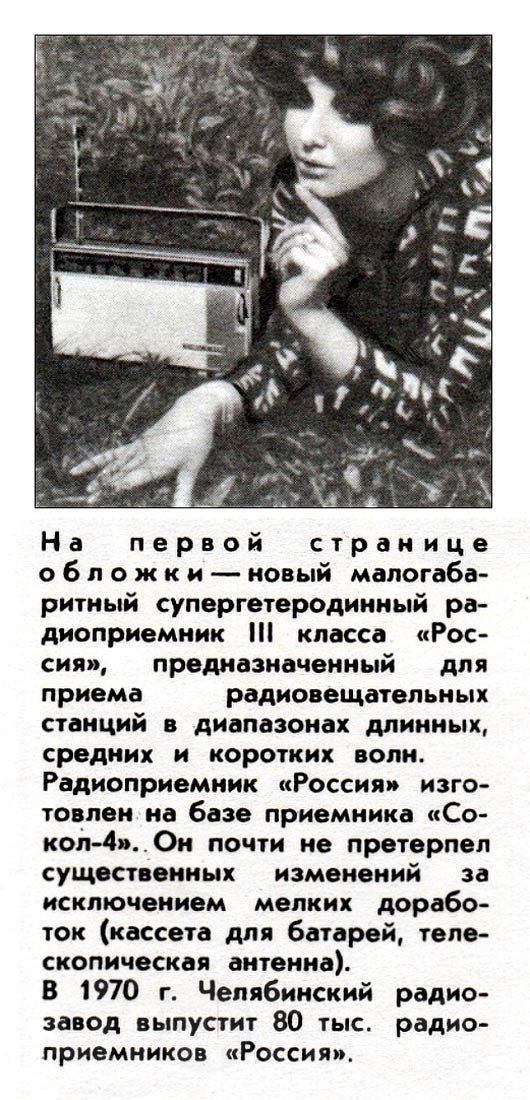

Портативный радиоприёмник «Россия-301» с начала 1970 года выпускал Челябинский радиозавод. Радиоприемник «Россия-301» представляет собой супергетеродин 3 класса переносного типа, собранный на восьми транзисторах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних волн на внутреннюю магнитную антенну и в диапазоне коротких волн на штыревую телескопическую антенну.

С середины 1970 года радиоприёмник уже именовался как ''Россия-301'', цифрами обозначая класс и номер разработки.

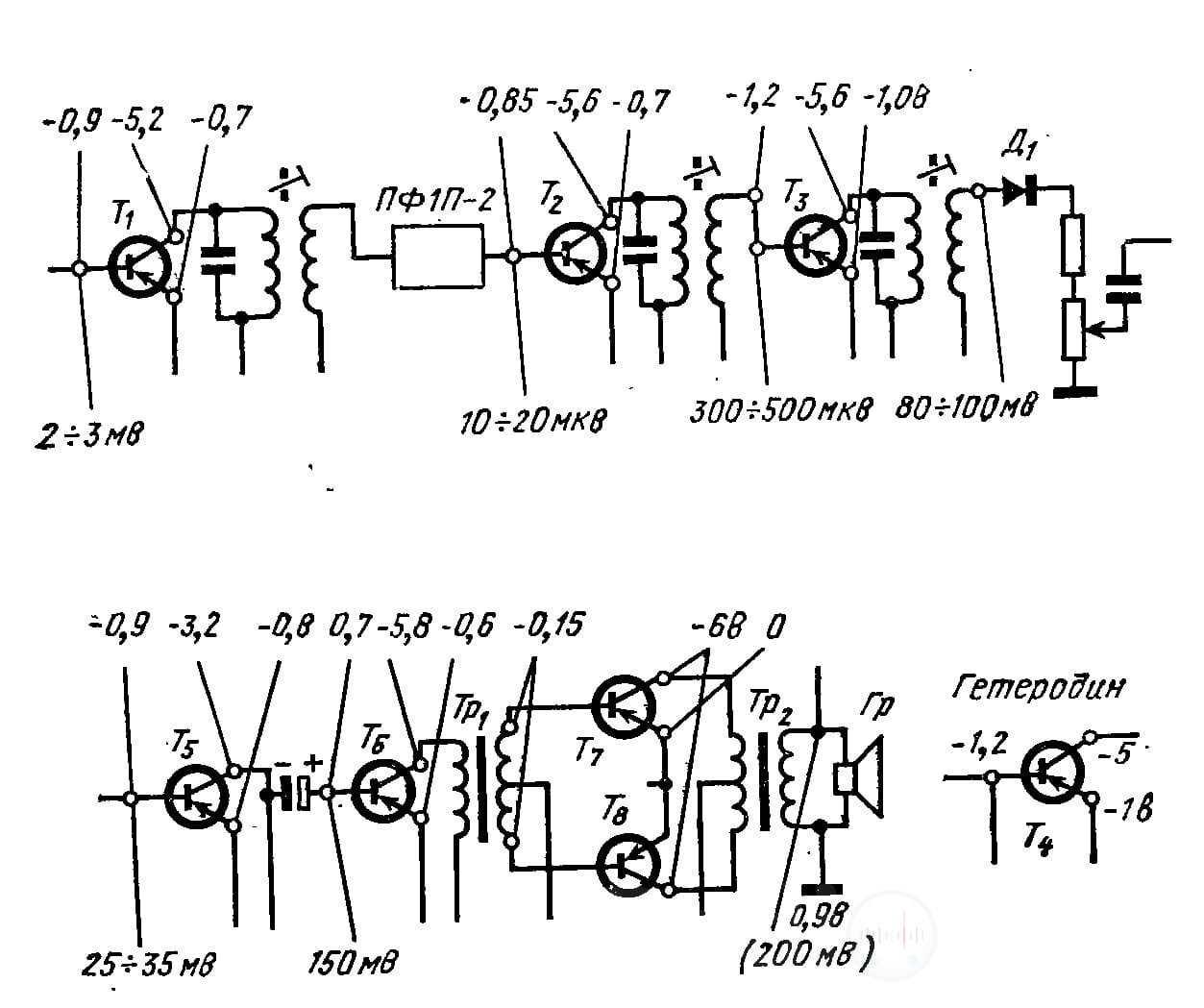

Принципиальная схема радиоприёмника Россия 301:

Радиоприемник «Россня-301» является модификацией приемника «Сокол-4». Различие между ними состоит в незначительных изменениях внешнего вида и схемы. Рис. 3.111.

Принципиальная схема приемника «Россия-301» (рис. 3.111) от схемы приемника «Сокол-4» отличается следующим:

1) в первом каскаде усилителя ПЧ введена нейтрализация (конденсатор С53 емкостью 18 пф);

2) изменена схема коммутации контуров гетеродина диапазонов ДВ и СВ в связи с коррекцией намоточных данных и распайки катушек;

3) для улучшения частотной характеристики усилителя емкость конденсатора С42 увеличена с 0,1 до 0,22 мкф.

Эти изменения схемы позволили повысить электрическую устойчивость работы приемника и обеспечить стабильность основных параметров при серийном производстве.

Конструкция и детали радиоприёмника Россия 301:

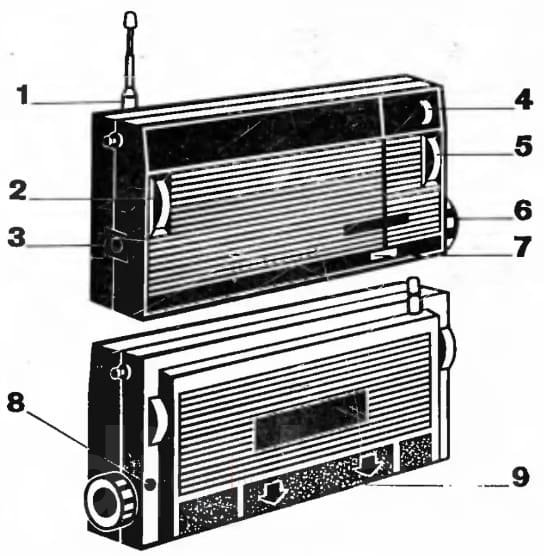

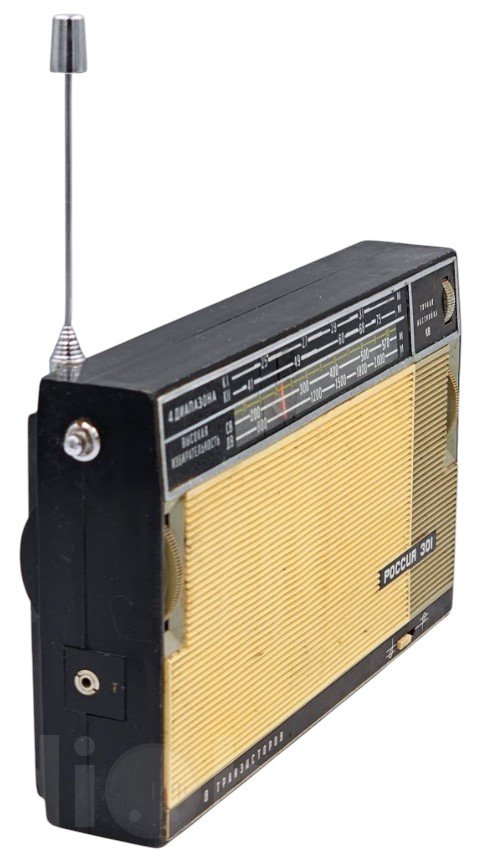

Корпус приемника выполнен из цветного ударопрочного полистирола. Шкала и все органы управления расположены на лицевой панели приемника и имеют соответствующие обозначения. Ручка включения, выключения питания приемника и регулятора громкости находится слева, а ручки настройки и точной подстройки приемника и переключателя диапазонов — справа. Телескопическая антенна и гнезда для подключения наружной антенны и малогабаритного телефона типа ТМ-4 расположены на верхней и боковой сторонах корпуса приемника. Шкала приемника проградуирована в метрах.

В корпусе приемника размещены печатная плата, укрепленная на алюминиевой раме, и громкоговоритель типа 0,5ГД-21. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Второй каскад усилителя ПЧ и детектор смонтированы на отдельной печатной плате в виде самостоятельного блока (ПЧД), закрытого латунным экраном. После настройки и проверки основных параметров блок ПЧД устанавливается на общую плату приемника.

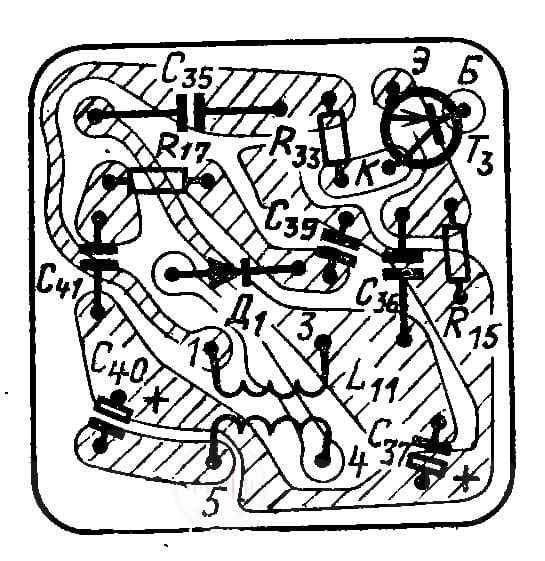

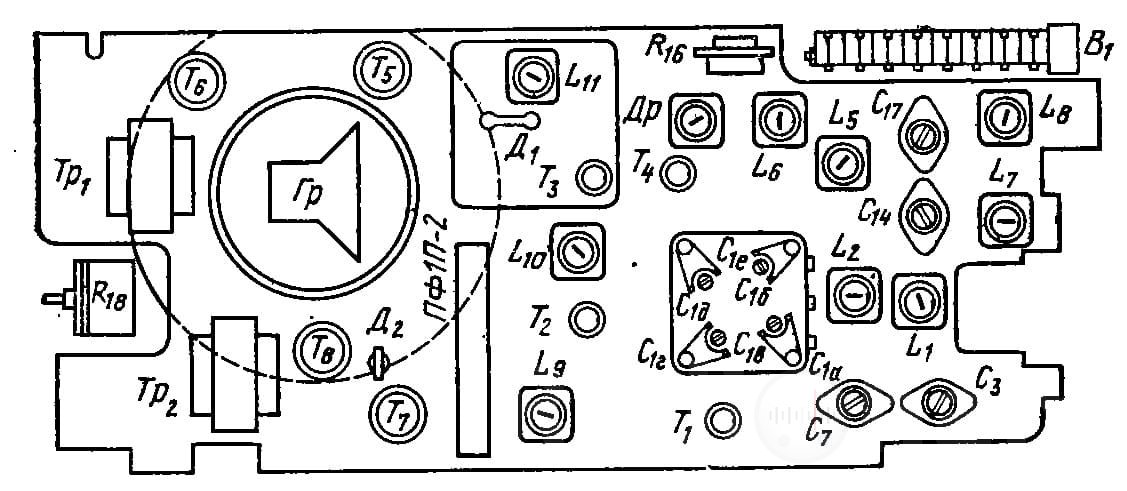

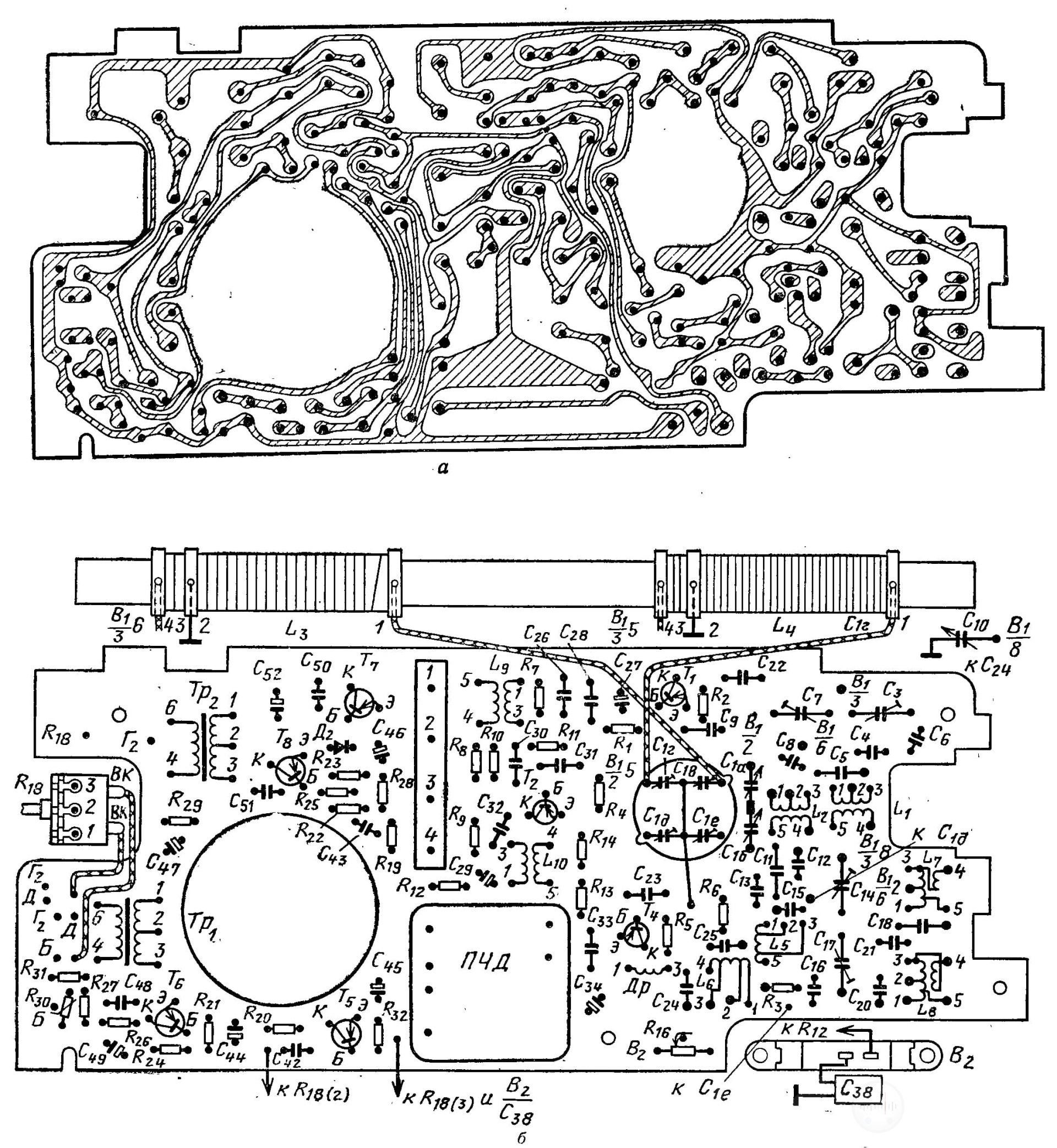

Схема расположения основных деталей на печатной плате показана на рис. 3 113, а топографические схемы платы и блока ПЧД — на рис. 3.114 и 3.115.

В приемнике «Россия-301» применены те же узлы и детали, что и в приемнике «Сокол-4». Настройка приемника на частоту принимаемой радиостанции Рис. 3.115 осуществляется с помощью блока конденсаторов переменной емкости КПЕ-5 емкостью 5—240 пф.

Входные контуры диапазонов ДВ и СВ намотаны на ферритовом стержне марки 400НН диаметром 8 мм и длиной 160 мм. Катушки контуров гетеродина ДВ, СВ, контуров ФПЧ и дросселя Др намотаны на трехсекционных каркасах и помещены в чашки из феррита марки 600НН. Катушки контуров гетеродина и входных цепей диапазонов КВ намотаны на гладких цилиндрических каркасах.

Настройка контуров ДВ, СВ, ФПЧ и дросселя Др осуществляется подстроечными сердечниками из феррита марки 600НН, а контуров КВ — из феррита марки 100HH.

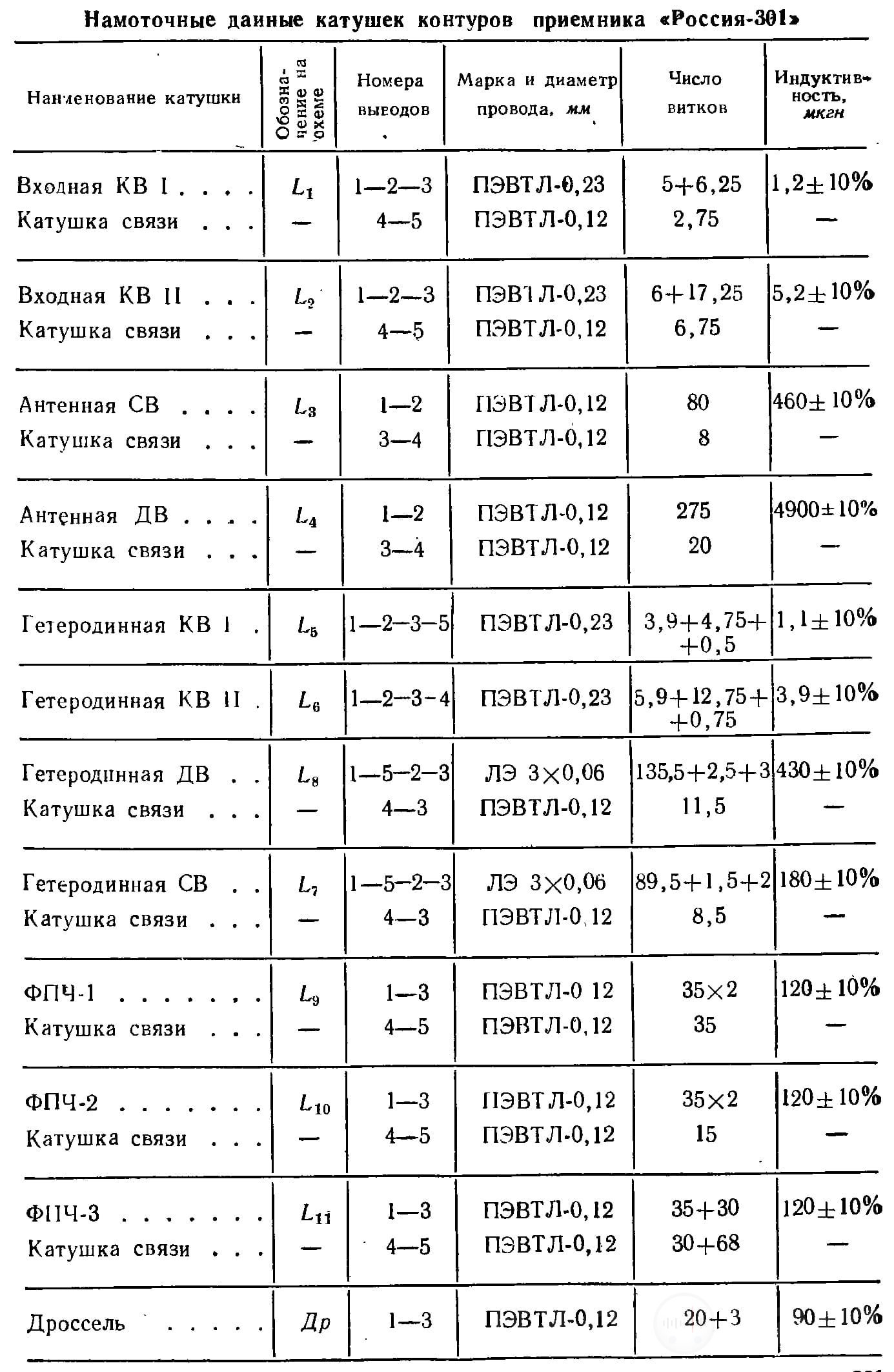

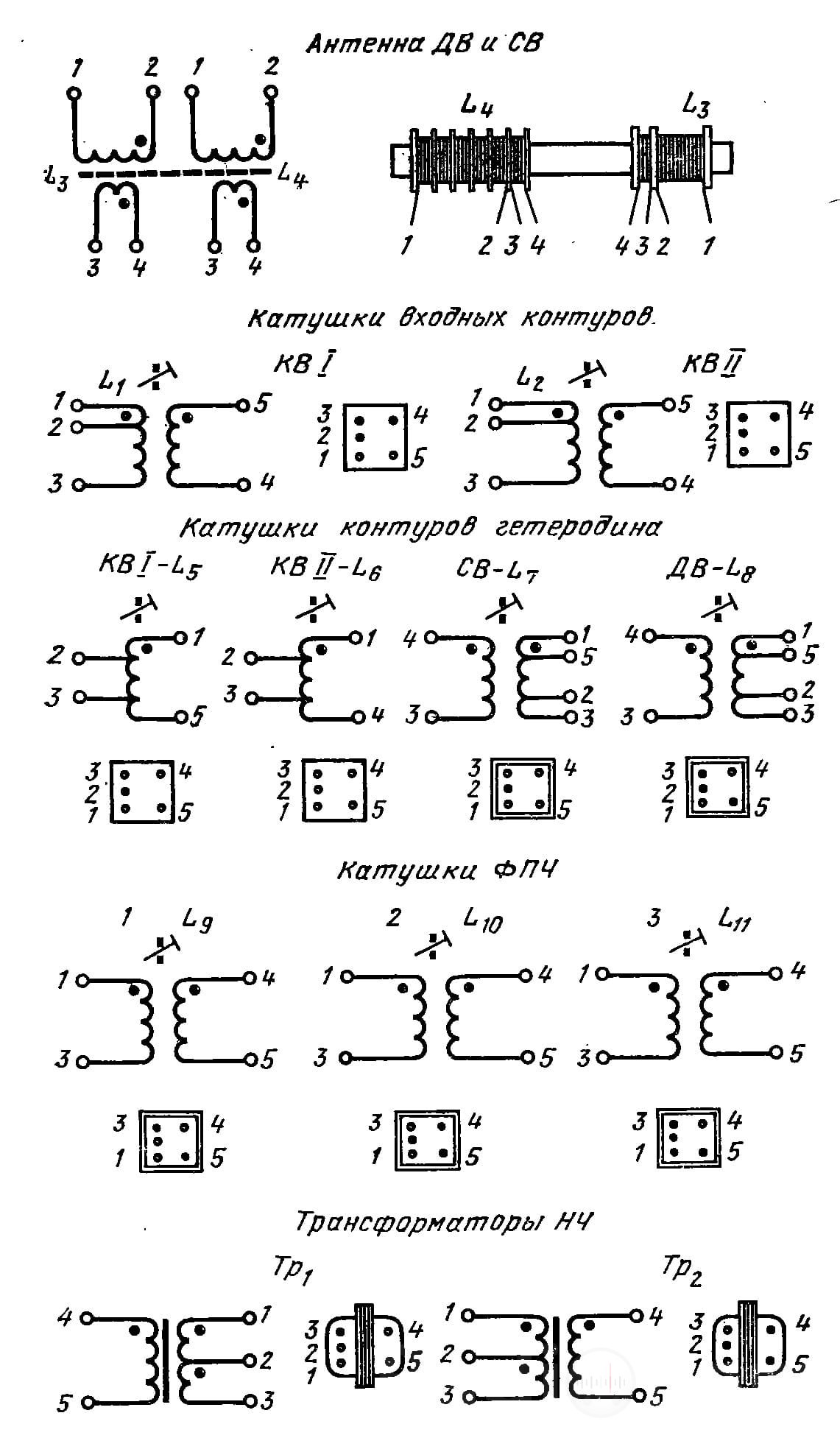

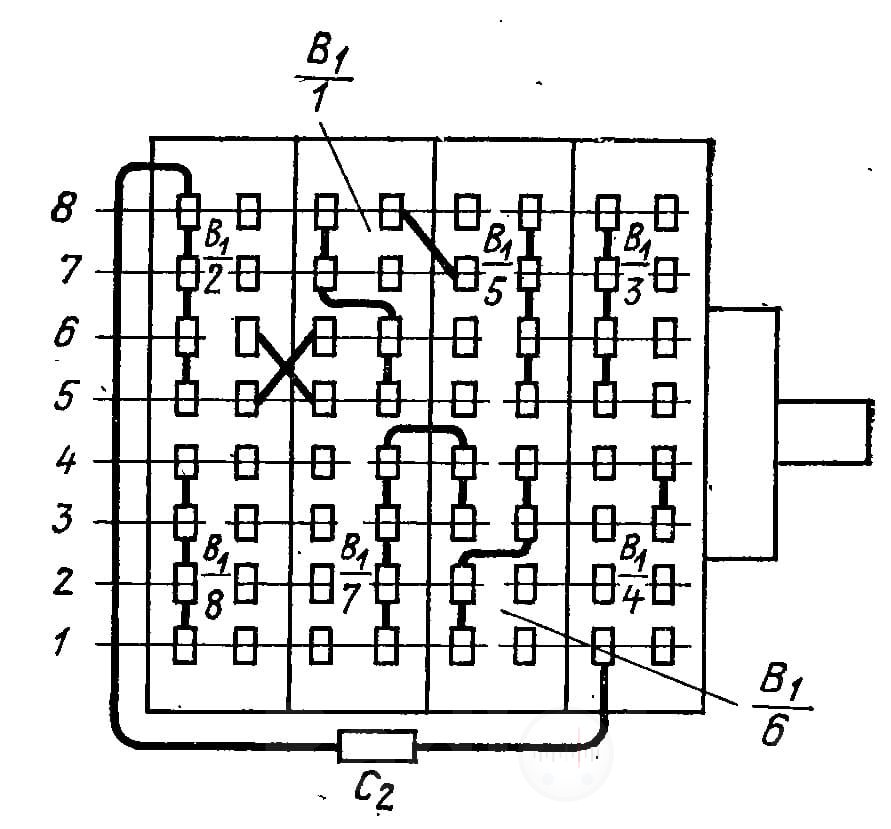

Намоточные данные катушек контуров приведены в табл. 3.16. Распайки выводов катушек контуров и контактов переключателя диапазонов показаны на рис. 3.116; 3.117.

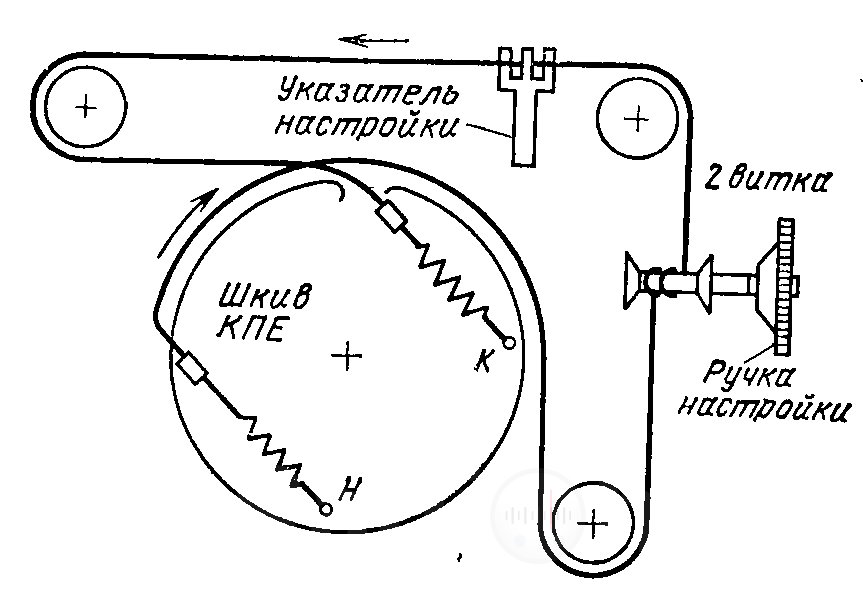

Трансформаторы HЧ Тр1, Тр2 по конструкции одинаковы. Сердечники их собраны из пластин пермаллоя марки 50Н типа Ш4, толщина набора 6 мм. Кинематическая схема верньерного устройства изображена на рис. 3.118.
