У Российского КВ радиомаяка RR9O Юбилей – 25 лет!

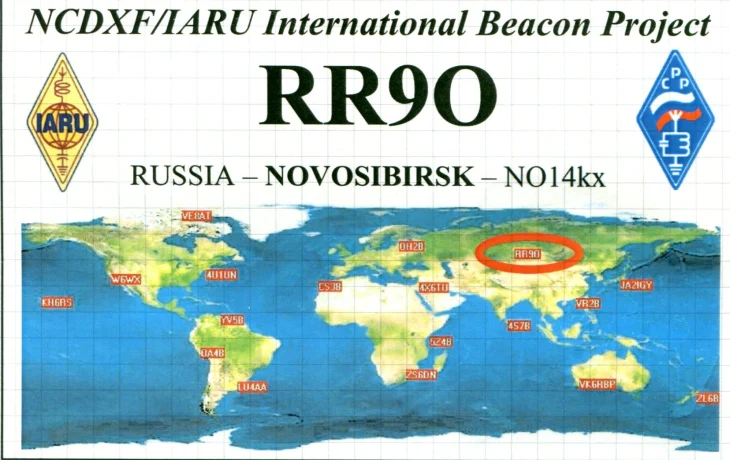

Российскому радиомаяку RR9O в 2024 году исполнится 25 лет — он вышел в эфир 26 ноября 1999 года, став частью NCDXF/IARU International Beacon Project, который объединяет 18 синхронных маяков, работающих на пяти диапазонах высокочастотной связи по всему миру.

Первый КВ маяк 4U1UN, расположенный в здании ООН, положил начало международному проекту в 1979 году — 45 лет назад! Более половины этого времени, а именно 25 лет, маяк RR9O работает в сети, созданной и поддерживаемой Northern California DX Foundation (NCDXF) под эгидой Международного Союза радиолюбителей IARU. Радиомаяк размещён в Новосибирске и находится под управлением Совета Сибирских Федераций радиоспорта с поддержкой Союза радиолюбителей России и Новосибирского Государственного Технического Университета (НГТУ – НЭТИ). Координаты установки: 54N5912, 82E5412 (6 корпус НГТУ). В системе WW Locator обозначен как NO14kx.

Маяк работает круглосуточно на пяти КВ диапазонах — сигналы передаются на частотах 14100, 18110, 21150, 24930 и 28200 кГц, следуя установленному расписанию. Каждый трехминутный цикл, начинающийся с 00 минут каждого часа, стартует с передачи радиомаяка ООН, после чего включаются остальные 17 маяков. Каждый передаёт свои сигналы по 10 секунд, передавая помимо позывных четыре последовательные телеграфные посылки, меняя мощность передатчика на четырёх уровнях: 100 Вт, 10 Вт, 1 Вт и 0,1 Вт.

Таким образом, за 50 секунд можно проверять не только наличие радиосигнала в заданном направлении на 5 ВЧ диапазонах, но и оценивать его силу. Прослушивание сигналов в течение 3 минут на каждом диапазоне позволяет отслеживать межконтинентальные радиоволны, что полезно как в повседневной практике, так и на международных соревнованиях, радиоэкспедициях и различных радиолюбительских экспериментах. Мониторинг сигналов системы NCDXF/IARU также проводится различными обсерваториями и используется научными лабораториями для изучения радиоволнового прохождения.

За работой маяка RR9O следят выпускники НГТУ – НЭТИ и другие радиолюбители Новосибирска, а техническую группу поддержки возглавляет Сергей Долганов RN9O (ex UA9OK).

В честь 25-летнего юбилея вышла новая статья под названием «Смотрители маяка RR9O», в которой подробно рассказывается о функционировании радиомаяка RR9O и развитии российской составляющей международного проекта.

Теперь контролировать прохождение радиоволн можно не только традиционным способом — прослушиванием работы различных КВ маяков в эфире, но и с помощью автоматизированных систем. Существуют разнообразные программы, которые включают дистанционный радиоприем и позволяют отображать информацию на экранах компьютеров и даже мобильных телефонов.

Возможностей для практического использования этого международного проекта любительских радиомаяков стало значительно больше. С проектом NCDXF/IARU International Beacon Project можно ознакомиться здесь.

Я настоятельно рекомендую всем радиолюбителям обратить внимание на международную систему КВ-маяков, которая, безусловно, окажет вам помощь в эфирной работе.

Ранее управлением КВ радиомаяка RR9O и УКВ ретранслятора RR9OA (RX 145.025(88,5) / TX 145.625 МГц), размещенного на крыше 6-го учебного корпуса НГТУ, занимался Евгений Горбунов RA9OEG из новосибирского Академгородка. В числе помощников, ныне называемых волонтерами, много радиолюбителей и специалистов.

Первое Лирическое отступление: фантастическое и мечтательное, с космическими масштабами и научными вычислениями

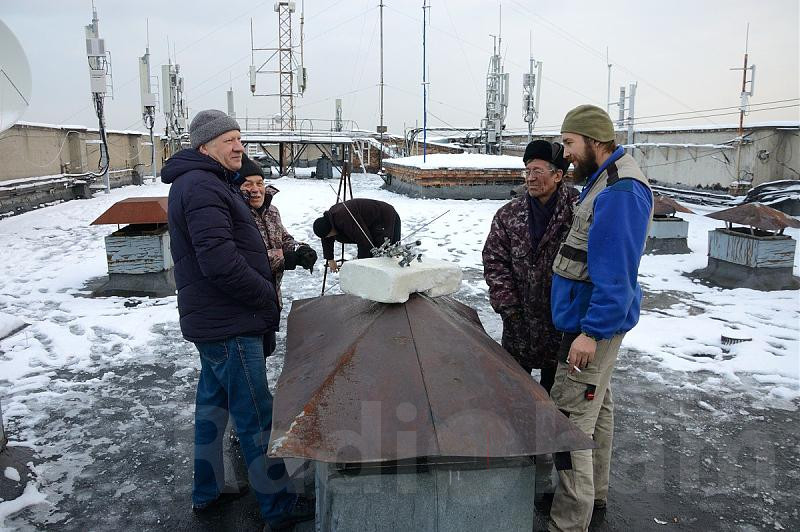

Обычно команда поддержки собиралась в НГТУ НЭТИ по субботам, но иногда и в будние дни. Мы общались, проводили эксперименты, работали на крыше, на чердаке и в офисе. В дополнение к техничным обсуждениям о КВ и УКВ, мы делились мечтами о будущем, как это делает большинство людей. Однажды Александр Долганов UA9OGQ (сын С.Г. Долганова RN9O) выдвинул удивительное предположение: на ближайшей к нам планете в далеком космосе нет радиолюбителей! Быть может, инопланетяне существуют, но радиолюбителей там точно нет!

Как известно, ближайший к нам светило, кроме Солнца, – Альфа Центавра, представляющая собой систему из трех звезд с недавно открытыми планетами, похожими на Землю (2012-2020 гг.). Ближайшая из них — Проксима Центавра, с планетой Проксима b, и расположена на расстоянии 4,24 световых года от Земли. Радиоволны движутся со скоростью света – 300 000 км/с. Таким образом, радиосигналы могли бы достичь Альфа Центавра за 4,5 года, и если бы там были радиолюбители, то ответ пришел бы к нам за 9 лет. Прошло уже больше времени, но известий от братьев по увлечению нет. Лучше помогать знакомым радиолюбителям на Земле и в околоземном пространстве! Наши коллеги работают на МКС RS0ISS, ждем новостей от только что запущенного китайского радиосателлита!

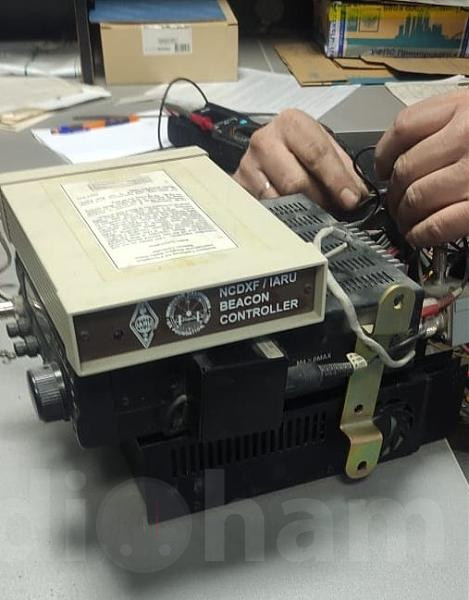

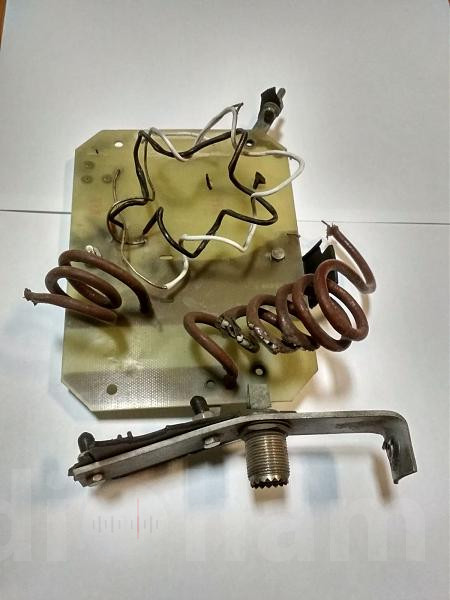

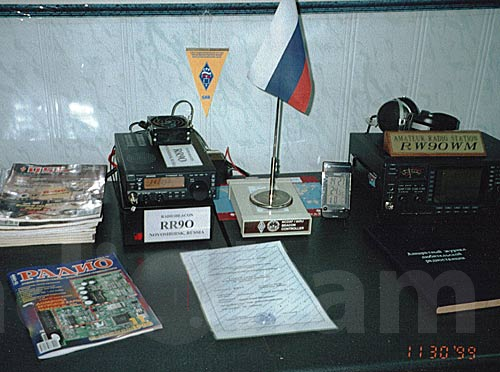

В проекте радиомаяка применяется модифицированный трансивер KENWOOD TS-50S, антенна CUSHCRAFT R-5, источник питания ASTRON RS-25, а также GPS-ресивер и специализированный контроллер, разработанный NCDXF. Оборудование демонстрировало выдающуюся надежность – на протяжении всего времени его работы отключения происходили лишь во время ремонтов и восстановительных работ. Например, после удара молнии в 2014 году вышло из строя антенно-согласующее устройство, и его полностью заменили на самодельный аналог.

На протяжении длительного времени работы в жестких сибирских условиях антенна подвергалась деформации от сильных ветров, а зимние наледи вызывали неисправности в диапазонных фильтрах. Однако после ремонта антенна успешно функционирует на всех пяти диапазонах.

Несколько раз осуществлялся ремонт трансивера и блока питания, заменялись вентиляторы охлаждения и некоторые радиодетали. Например, коммутационное реле, отвечающее за переключение трансивера с режима приема на передачу, выполняет 5 циклов за 3 минуты, что в итоге дает 100 переключений в час или 2400 в день. Это соответствует примерно 876 тысячам переключений в год. В сумме, после более 10 миллионов переключений, что значительно превышает допустимые нормы, реле было заменено на новое, отечественного производства с золотыми контактами, и продолжает работать до сих пор.

Более подробно о функционировании любительского радиомаяка RR9O и развитии российского сегмента международного проекта можно узнать в статье “Российскому КВ радиомаяку RR9O – 10 лет!”.

В 2019 году Роскомнадзор продлил лицензию на использование радиочастот для RR9O на 10 лет. Документы были подписаны 18 апреля, в Международный день радиолюбителей. Обновлены координаты установки — ГСК-2011, 54N5912, 82E5412 (г. Новосибирск, пр-кт Карла Маркса, 20, 6 корп. НГТУ), в системе WW Locator — NO14kx.

Второе Лирическое отступление: реалистично вкусное, с космическим оттенком и практическим опытом

В поддержки помогали от 3 до 15 человек, кто приходил, кто уходил, а кто-то поддерживал с расстояния. Среди уважаемых радиолюбителей был Михаил Яковлевич Сушкин UA9OVM, отец известного экспедиционера Юрия Сушкина N3QQ. Заслуженный строитель РСФСР, обладатель Ордена Ленина, Михаил всегда старался лично присутствовать на объектах, когда здоровье позволяло, помогал с работами и угощал своим знаменитым напитком. Согреться горячим чаем после работы на холоде всегда было очень приятно! Когда он уже не мог приходить, передавал “космический” бальзам для коллег. Он жил рядом с улицей Космической, что и стало причиной названия. Несмотря на то что его редко видели, его забота ощущалась через радиосвязь.

Однажды я отправился к М.Я. за его напитком. На улице было очень холодно, но антенны нужно было готовить. Он встретил меня с горячим чаем и литровой бутылкой своего фирменного напитка. Михаил поделился, что добавил ультразвуковую стиральную машинку для улучшения брожения. Напиток получился с необычным вкусом, но непрезентабельный цвет немного напугал коллег. Обсуждая экспресс-метод приготовления, кто-то отказывался пробовать, но на самом деле это был отличный бальзам, сделанный по традиционному рецепту. К сожалению, в 2023 году Михаил Яковлевич ушел из жизни. Мы будем помнить его и его угощения. Вечный эфир, UA9OVM!

Международная сеть КВ радиомаяков сегодня

Проект любительских радиомаяков на международном уровне продолжает активно развиваться. Радионовое оборудование обновляется, устаревшие трансиверы заменяются современными ICOM IC-7600, в разных странах маяки временно молчат из-за ремонтных работ, в то время как в других регионах они функционируют на протяжении десятилетий.

Сегодня контроль за прохождением радиоволн возможен не только с помощью «ручного» прослушивания различных КВ маяков в эфире, но и в автоматическом режиме. Разработаны программы, которые применяют удалённый радиоприём и выводят данные на экран компьютера или мобильного телефона.

Примером такой программы является приложение от Alex Shokoplyas VE3NEA. Этот софт следит за работой 18 маяков на 5 КВ диапазонах, автоматически выявляя наличие сигналов даже при радиопомехах, что позволяет получать актуальную информацию о прохождении в реальном времени.

В представленной таблице указано время работы маяков в минутах и секундах за каждый час после первого сигнала. Первым сигнал является маяк ООН из Нью-Йорка, за ним следуют маяки из Канады, США (Калифорния и Гавайи), Новой Зеландии, Австралии, Японии, России (Сибирь) и других стран. Каждая передача повторяется каждые три минуты, фактическое время начала задерживается примерно на 20 мс из-за характеристик передатчиков в режиме CW. Так что настраивайтесь на эфир!

В настоящее время значительно увеличилось количество возможностей для практического использования международного проекта радиомаяков для любителей – более подробно ознакомиться с проектом NCDXF/IARU можно по этой ссылке.

Настоятельно рекомендую всем радиолюбителям обратить внимание на международную систему КВ-маяков, которая безусловно облегчит вашу работу на радио.

73! Председатель Совета Сибирских Федераций радиоспорта Юрий Заруба UA9OBA.
