🔌Технические характеристики:
- Скорость протяжки магнитной ленты: 19,05 см/с и 9,53 см/с.
- Коэффициент детонации ЛПМ на скорости 19,05 см/с — 0,15%, 9,53 см/с — 0,25%.
- Диапазон рабочих частот на ЛВ:
при скорости 19,05 см/с: 40...18000 Гц
при скорости 9,53 см/с: 40...14000 Гц.
- Относительный уровень помех в канале записи и воспроизведения: -43 дБ.
- Потребляемая от сети мощность: 45 Вт.
- Габариты магнитофона: 470х310х160 мм.
- Масса аппарата: 12,5 кг.
📖История и описание:
Магнитофон-приставку «Эльфа-201-стерео» в 1981 года опытно выпустил Вильнюсский ЭТЗ «Эльфа» Стационарный стереофонический четырехдорожечный двухскоростной магнитофон «Эльфа-201 стерео» предназначен для записи музыкальных и речевых программ на магнитной ленте шириной 6,25 мм от микрофона, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линин, от другого магнитофона воспроизведения на головные стереотелефоны и через внешний усилитель на акустические системы.
В магнитофоне предусмотрены: раздельная регулировка уровня записи с помощью стрелочных индикаторов; раздельная регулировка уровня громкости первого и второго каналов; временный останов ленты; откат ленты в режимах «Запись» и «Воспроизведение»; индикатор расхода ленты; индикация включения сети; возможность одновременного воспроизведения первого и второго каналов.
Магнитофон-приставка собран в корпусе, состоящем из двух металлических и двух деревянных боковых стенок, которые закрываются декоративными пластмассовыми панелями. К передней и задней стенкам крепятся ЛПМ, блок питания, блок усилителей и металлическая плата органами управления. Электрическая часть магнитофона-приставки выполнена на печатных платах, закрепленных на общей поворотной раме.

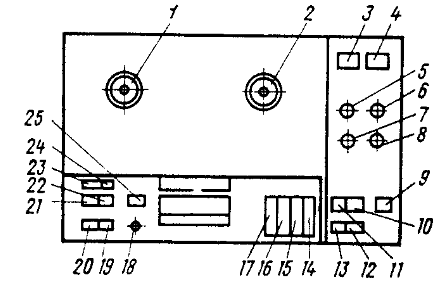

Назначение пронумерованных частей магнитофона-приставки «Эльфа-201-стерео»:
1 подающий узел; 2 приемный узел; 3, 4 индикаторы уровня записи; 5, 6 — регуляторы уровня записи; 7, 8 — регуляторы громкости; 9 переключатель «Параллельная работа»; 10, 11 переключатели воспроизведения 2 и 1 каналов; 12, 13 — переключатели записи 2 и 1 каналов; 14 — клавиша «Перемотка вперед»; 15 клавиша «Пуск»; 16 клавиша «Остановка»; 17 клавиша «Перемотка назад»; 18 индикатор включения сети; 19 кнопка «Временная остановка ленты»; 20 кнопка «Откат»; 21 включения скорости «9»; 22 -кнопка включения скорости«19» 23 Индикатор расхода ленты; 24 — кнопка сброса показаний индикатора расхода ленты на «0»; 25 — кнопка «Сеть»
📁Дополнительная информация:

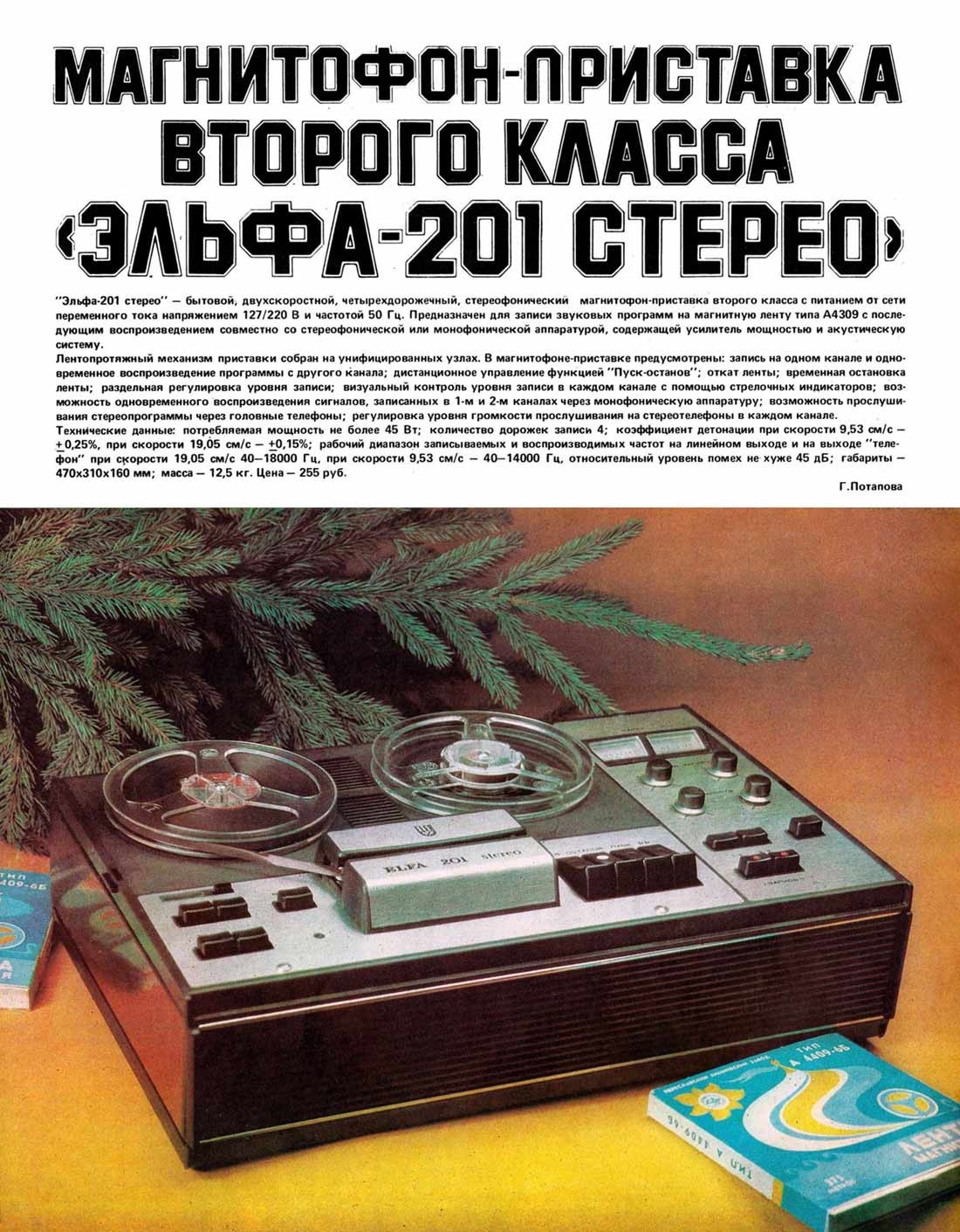

Магнитофон-приставка «Эльфа-201-стерео» из журнала Радио №5 за 1981 год.

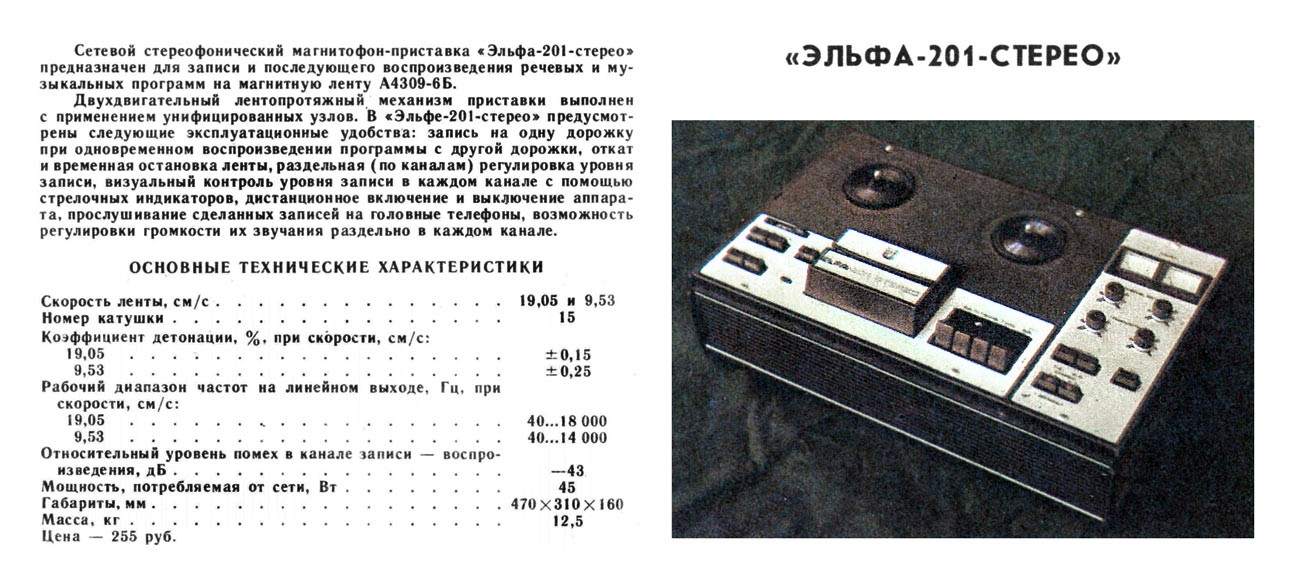

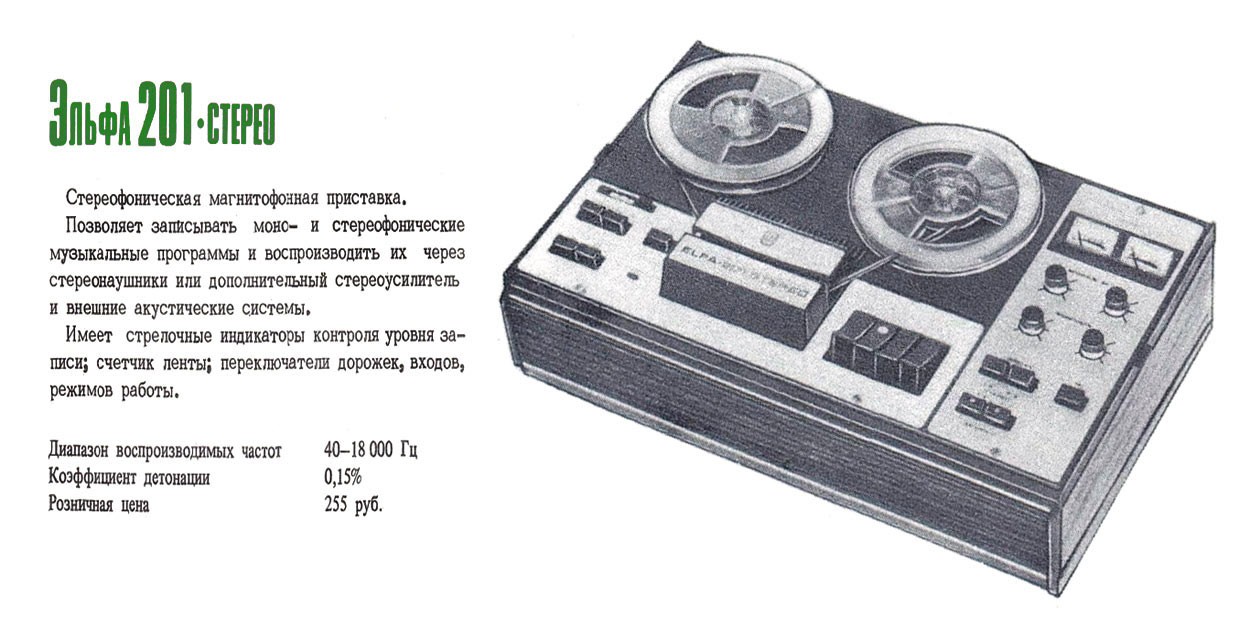

Рекламные и информационные брошюры о магнитофоне приставке «Эльфа-201-стерео»

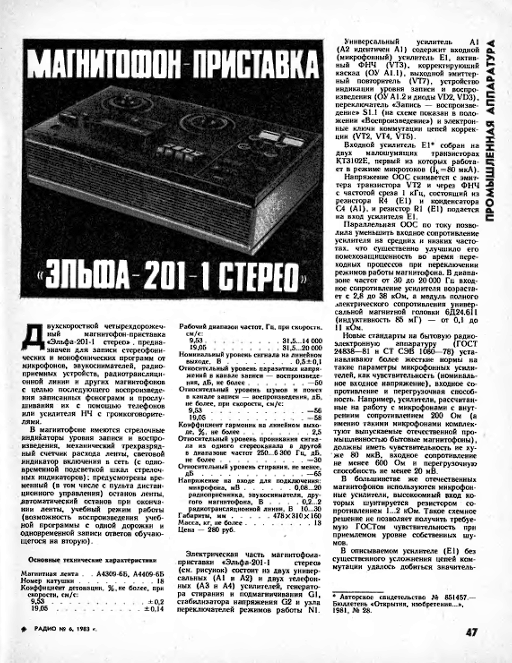

Магнитофон-приставка «Эльфа-201-стерео» в журнале «Радио» №6 за 1983год.
Руководство по эксплуатации магнитофона приставки «Эльфа-201-стерео»
