🔌Технические характеристики:
- Диапазон воспроизводимых частот:
Общий диапазон: 50...20000 Гц
НЧ блок: 50...4000 Гц
СЧ блок: 400...5000 Гц
ВЧ блок: 5000...20000 Гц
- Гармонические искажения АС при звуковом давлении 90 дБ на частотах:
250...1000 Гц: 2%
1250...2000 Гц: 1,5%
4000...10000 Гц: 1%
- Чувствительность: 84 дБ (0,32 Па/√Вт)
- Характеристика направленности АС, определяемая по отклонению АЧХ звукового давления под углами 25±5° в горизонтальной плоскости и 7±2,5° в вертикальной плоскости, от АЧХ, измеренной по акустической оси:
для НЧ блока: ±4°
для СЧ блока: ±6°
для ВЧ блока: ±6°
- Сопротивление: 4 Ом
- Минимальное значение импеданса: 3,2 Ом
- Синусоидальная мощность: 25 Вт
- Паспортная мощность: 35 Вт
- Долговременная мощность: 50 Вт
- Размеры:
НЧ блок: 307х330х362 мм
СЧ блок: 192х230х202 мм
ВЧ блок: 155х160х133 мм
- Масса:
Общая: 18 кг
НЧ блок: 10,5 кг
СЧ блок: 4,6 кг
ВЧ блок: 2,7 кг
📖История и описание:

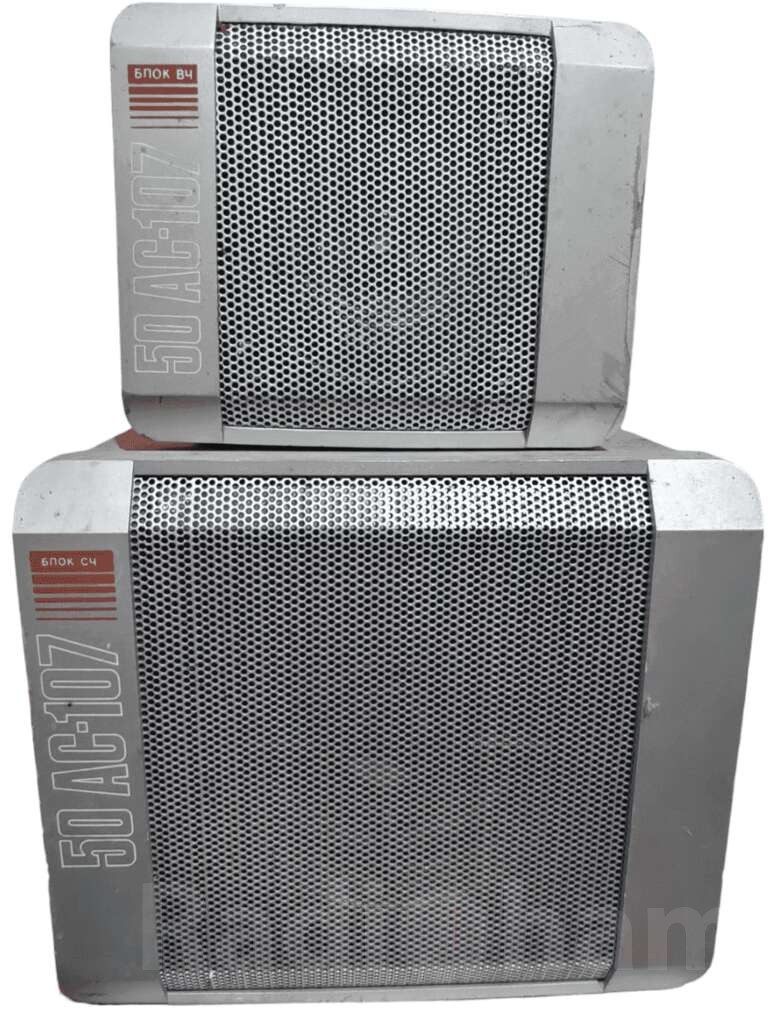

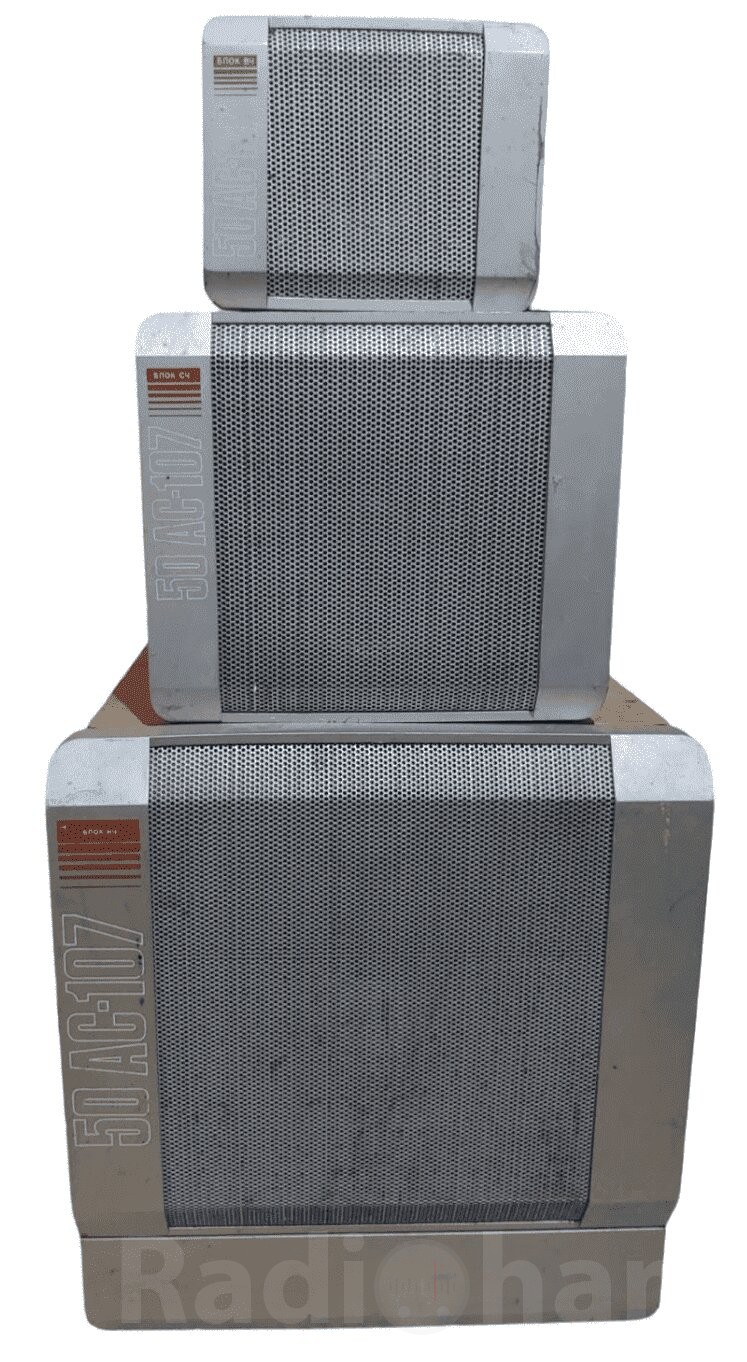

Изготавливал данную акустическую систему завод «Спираль» «50 АС-107 Электроника» это аналог модели «25 АС-132» Назначалась АС для высококачественного воспроизведения звука в составе бытовой радиоэлектронной аппаратуры в стационарных условиях жилых помещений. Группа сложности – первая. Построение АС основано на принципе частотно-пространственной селекционной звукопередачи. АС состоит из трех отдельных блоков: низкочастотного, среднечастотного и высокочастотного связанных между собой. Головки громкоговорителей во всех блоках установлены с наружной стороны лицевых панелей корпусов. Корпус блоков изготовлен из ДСП со съемной декоративной панелью. Головки громкоговорителей защищены металлической сеткой и съемной декоративной панелью. На задних стенках блоков СЧ и ВЧ имеются соединительные шнуры для подключения их к блоку НЧ. Также в блоках СЧ и ВЧ установлены разделительные фильтры. На задней стенке блока НЧ расположены разъемы для подключения блоков СЧ и ВЧ и соединительный шнур для подключения акустической системы к усилителю. НЧ блок представляет собой корпус с фазоинвертором.
📁Дополнительная информация:

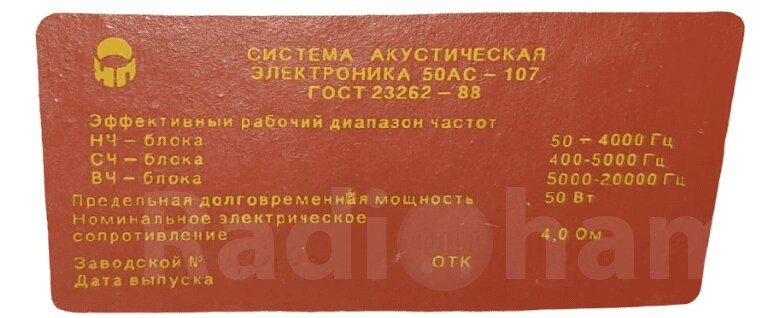

Наклейка на обратной стороне акустической системы «50 АС-107 Электроника»

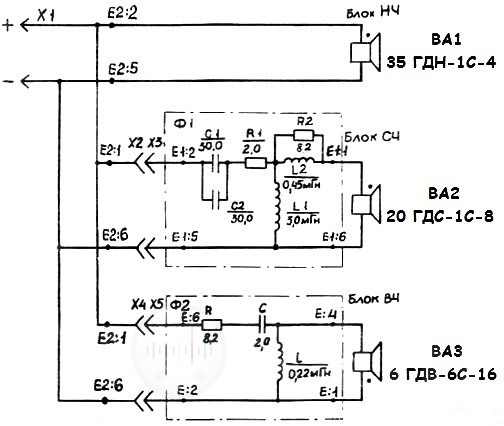

Схема акустической системы «50 АС-107 Электроника»

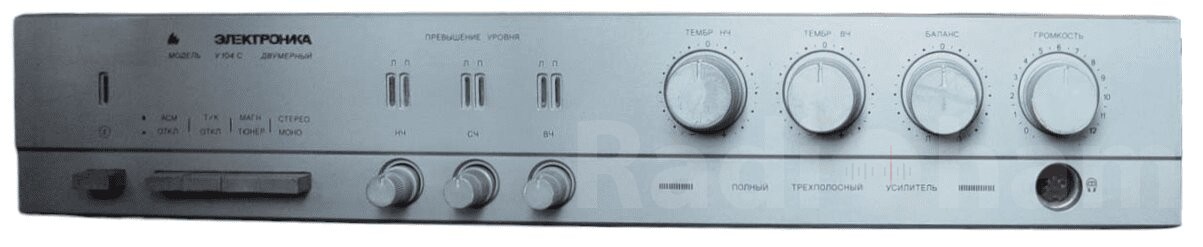

Штатный усилитель «Электроника У-104С» к акустической системе«50 АС-107 Электроника»
