🔌Технические характеристики:
- Скорость ленты: 4,76 см/с.
- Коэффициент детонации: не более 0,2 %
- Рабочий диапазон частот при работе с лентой типа:
Fe 40...12500 Гц.
Cr 40...16000 Гц.
- Относительный уровень шумов и помех в канале записи и воспроизведения соответственно: -50 и -55 дБ
- Потребляемая мощность: 35 Вт.
- Размер: 430х300х135 мм.
- Масса: 9 кг.
📖История и описание:

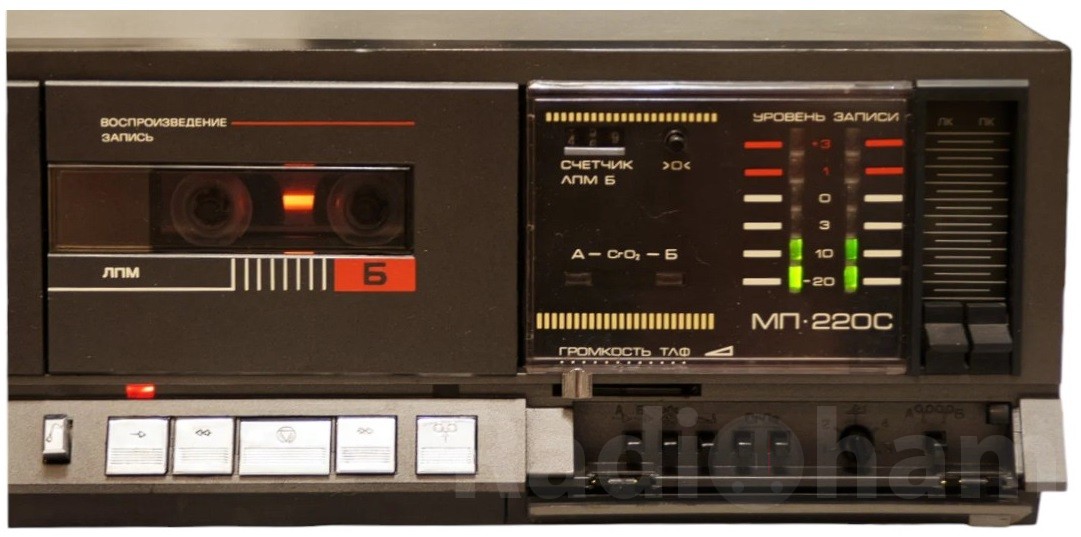

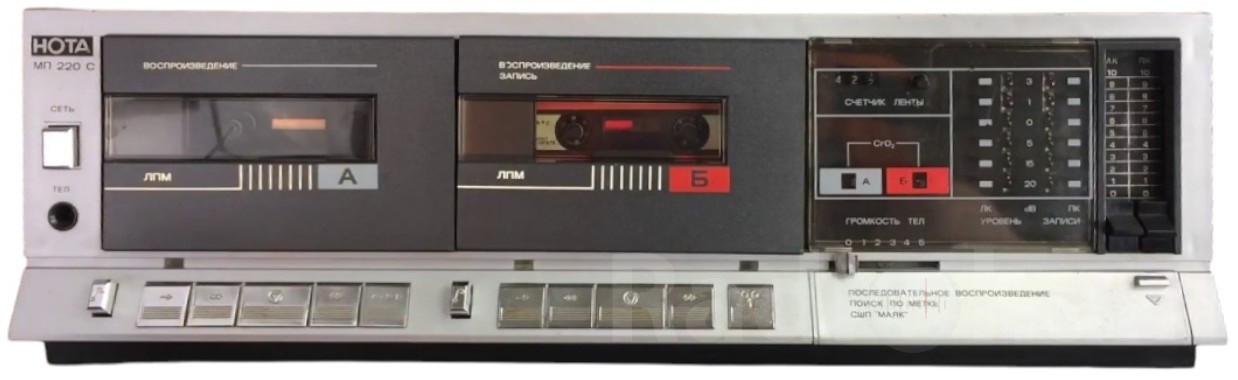

Магнитофон «Нота М-220С-1» выпускался возможно с 1990 года Новосибирским ПО «Луч». Двухкассетный стереофонический магнитофон ''Нота М-220С-1'' создан на базе магнитофона-приставки «Нота МП-220С» Стереомагнитофон двухкассетный „Нота М-220С-1" соответствует требованиям ГОСТ 24863-87, предъявляемым к магнитофонам 2 группы сложности и требованиям технических условий 3.831.021 ТУ.
Магнитофон бытовой, стационарный, двухкассетный, односкоростной, стереофонический предназначен для записи и воспроизведения речевых и Музыкальных программ. Управление режимами аппарата псевдосенсорное на логических элементах, даёт возможность включать режимы работы магнитофона в любой последовательности.
Применение в магнитофоне сендастовых магнитных головок, а также аморфных магнитных головок в ЛПМ „А" позволило реализовать качество записи и воспроизведения. К достоинству сендастовых и аморфных магнитных головок относится также их повышенная износоустойчивость.
Магнитофон имеет следующие функции и устройства:
Воспроизведение и прослушивание фонограмм через громкоговорители или наушники с возможностью регулирования уровня громкости и установки баланса стереоканалов.
Перезапись с одной кассеты на другую, автоматическое последовательное воспроизведение фонограмм кассет ЛПМ „А", ЛПМ «Б».
Возможность синхронного запуска двух ЛПМ.
Запись от микрофона, радиоприемника, телевизора, другого магнитофона, электрофона, тюнера с раздельным регулированием уровня записи по каналам и возможностью синхронного регулирования.
Временный останов ленты в режиме записи на ЛПМ „Б"
Стирание фонограмм на ЛПМ «Б»
Возможность применения лент двух типов:
с рабочим слоем Fe203
с рабочим слоем Cr02
Индикация уровня сигналов записи и воспроизведения;
Индикация рабочих режимов работы: запись, нормальный ход, CrO2 «A», Cro2 «5»
Динамическая система шумопонижения.
Ускоренная перемотка в обе стороны.
Возможность произвольного переключения режима работы без необходимости промежуточного включения кнопки.
Автоматический останов по окончании ленты; контроль расхода ленты (счетчик) для ЛПМ «Б»;
Устройство памяти, связанное с „000" показаний счетчика.
Возможность одновременного воспроизведения фонограммы с ЛПМ «А» и записи на ЛПМ «Б» от внешнего источника сигнала.
Наличие демпфирования и подсветки кассет.
Наличие блокировки от случайного включения режима „запись".
Возможность отключения выносных акустических систем.
Электронная защита усилителя мощности от короткого замыкания на выходе.

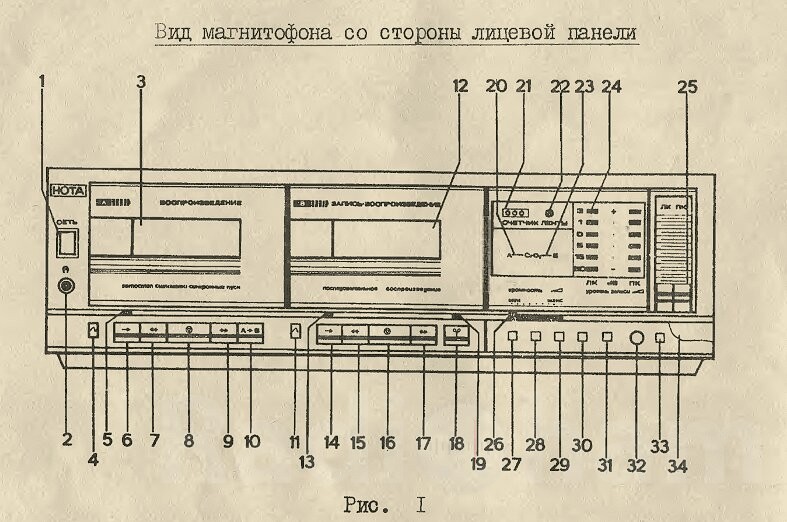

Расположение и назначение органов управления и гнезд для внешних электрических соединений стационарного магнитофон «Нота М-220С-1»показано ниже на рис. 1, рис. 2.
1. Кнопка включения сети.
2. Гнездо для подключения наушников.
ЛПМ «А»
3. Кассетоприемник.
4. Кнопка извлечения кассеты.
5. Индикатор режима нормальный ход.
6. Клавиша нормальный ход.
7. Клавиша перемотки влево.
8. Клавиша остановки.
9. Клавиша перемотки вправо.
10. Клавиша синхронного пуска.
ЛПМ «Б»
11. Кнопка извлечения кассеты.
12. Кассетоприемник.
13. Индикатор режима нормальный ход.
14. Клавиша нормальный ход.
15. Клавиша перемотки влево.
16. Клавиша остановки.
17. Клавиша перемотки вправо.
18. Клавиша записи.
19. Индикатор режима записи.
20. Индикатор режима „CrO2" для ЛПМ «А».
21. Счетчик расхода ленты.
22. Кнопка установки нуля счетчика.
23. Индикатор режима „CrO2" для ЛПМ «Б».
24. Индикатор уровня записи и воспроизведения.
25. Регулятор уровня записи.
26. Регулятор громкости.
27. Кнопка включения режима последовательного воспроизведения.
28. Кнопка включения режима памяти.
29. Кнопка включения системы шумопонижения.
30. Кнопка переключения типа ленты для ЛПМ «А»
31. Кнопка переключения типа ленты для ЛПМ «Б»
32. Регулятор баланса стереоканалов «Б»
33. Кнопка включения режима перезаписи и тонкоррекции.
34. Крышка панели дополнительных функций.

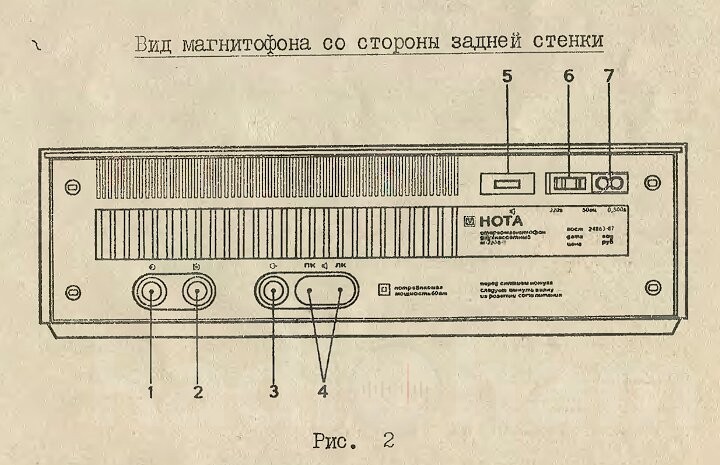

1. Гнездо универсального входа.
2. Гнездо подключения микрофона.
3. Гнездо линейного выхода.
4. Гнезда для подключения громкоговорителей правого и левого каналов.
5. Кнопка для включения громкоговорителей.
6. Держатель предохранителя.
7. Гнездо для подключения сетевого шнура.
📁Дополнительная информация:
Обложка руководства по эксплуатации стереомагнитофона двухкассетного «Нота М-220С»
Обложка руководства по эксплуатации стереомагнитофона двухкассетного «Нота М-220С-1»

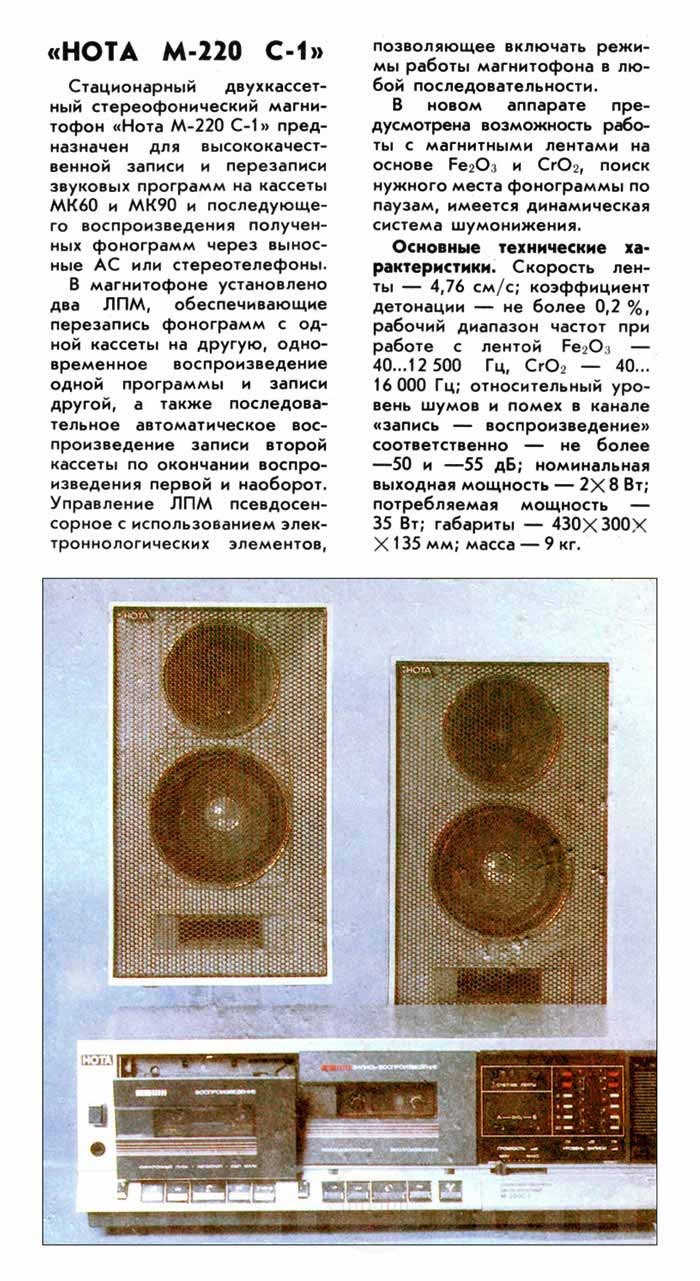

Информационная брошюрастереомагнитофона двухкассетного «Нота М-220С-1»
