🔌Технические характеристики:
- Скорость движения магнитной ленты — 19,05 и 9,53 см/сек.
- Магнитная лента, тип — Б-3716 или Б-3715.
- Взвешенное значение детонации:
на скорости 19,05 см/с — 1,4%,
на скорости 9,53 см/с — 1,7%.
- Частотный диапазон записи и воспроизведения:
на скорости 19,05 см/сек — 20...24000 Гц,
на скорости 9,53 см/сек — 40...14000 Гц.
- Пределы регулирования тембра НЧ и ВЧ: не менее +8 -10 дБ.
- Номинальная выходная мощность 37 и 27 мкм, например Б-3711, Б-3709, Б-2709.
📖История и описание:
Катушечный магнитофон «Астра-110-1-стерео» с осени 1987 года выпускал Ленинградский завод «Техприбор». Магнитофон «Астра-110-1-стерео» (с начала 1988 года «Астра МК-110С-1») Магнитофон катушечный стереофонический «Астра МК-110С-1» соответствует требованиям к катушечным стационарным записывающим воспроизводящим стереофоническим магнитофонам первой группы сложности по ГОСТ 24863-87. Магнитофон предназначен для магнитной записи и воспроизведения музыки и речи с применением магнитных лент толщиной 37 мкм Б-3716 или Б-3715. Допускается применение лент толщиной 37 и 27 мкм, например Б-3711, Б-3709, Б-2709. Цена данного магнитофона была 465 рублей.
Магнитофон обеспечивает:
Стереофоническую и монофоническую запись от внешнего микрофона, электропроигрывателя, другого магнитофона, усилителя звуковой частоты, электрофона, радиовещательного приемника, тюнера.
Монофоническую запись от телевизионного приемника, радиотрансляционной линии.
Контроль и установку уровня записи.
Стирание фонограммы в процессе новой записи.
Стереофоническое и монофоническое воспроизведение фонограммы, через линейный выход, встроенную и выносные акустические системы стереонаушники; перемотку ленты в обоих направлениях.
В магнитофоне предусмотрены:
Раздельная индикация уровня записи по каналам стрелочными индикаторами с возможностью синхронного регулирования.
Возможность временного останова ленты.
Раздельное регулирование уровней записи и воспроизведения.
Автостоп при окончании или обрыве ленты.
Контроль (счетчик) расхода ленты.
Световая индикация включения питания и режима записи.
Индикация перегрузки уровня записи светодиодными индикаторами.
Контроль записываемого и записанного сигнала в режиме записи прослушиванием (сквозной канал).
Регулирование тембра по нижним и верхним частотам.
Ручное переключение на встроенную или выносные акустические системы.
Работа магнитофона на дополнительной скорости 9,53 см/с.
Индикация уровня воспроизведения стрелочными индикаторами.
Блокировка от случайного включения режима записи.
Возможность дистанционного управления режимами «пуск», «стоп».
Рабочее положение магнитофона вертикальное. Сверху расположена ручка переноски и кнопка фиксации. При пользовании ручкой необходимо нажать на указанную кнопку, при окончании пользования нажать на ручку переноски вниз до ее фиксации. На боковых стенках магнитофона находятся входные и выходные розетки.

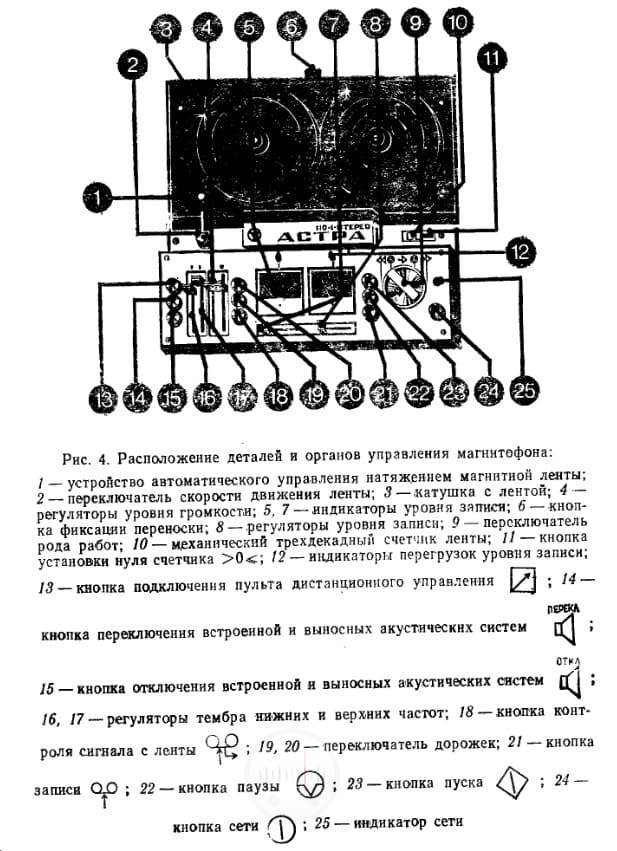

Расположение деталей и органов управления магнитофона«Астра-110-1-стерео»/«Астра МК-110С-1»

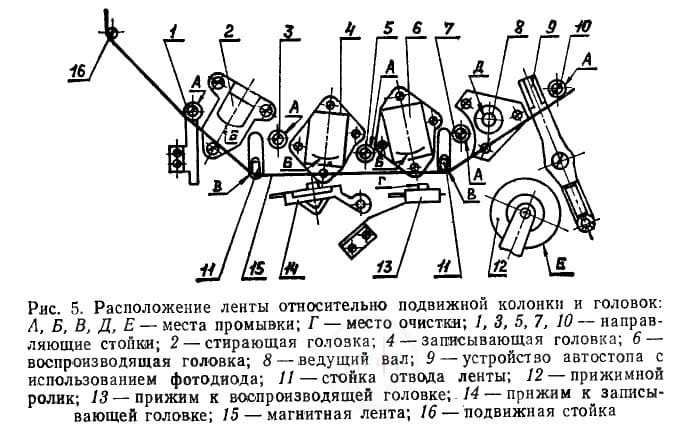

Расположение ленты относительно подвижной колонки и головокмагнитофона«Астра-110-1-стерео»/«Астра МК-110С-1»
📁Дополнительная информация:

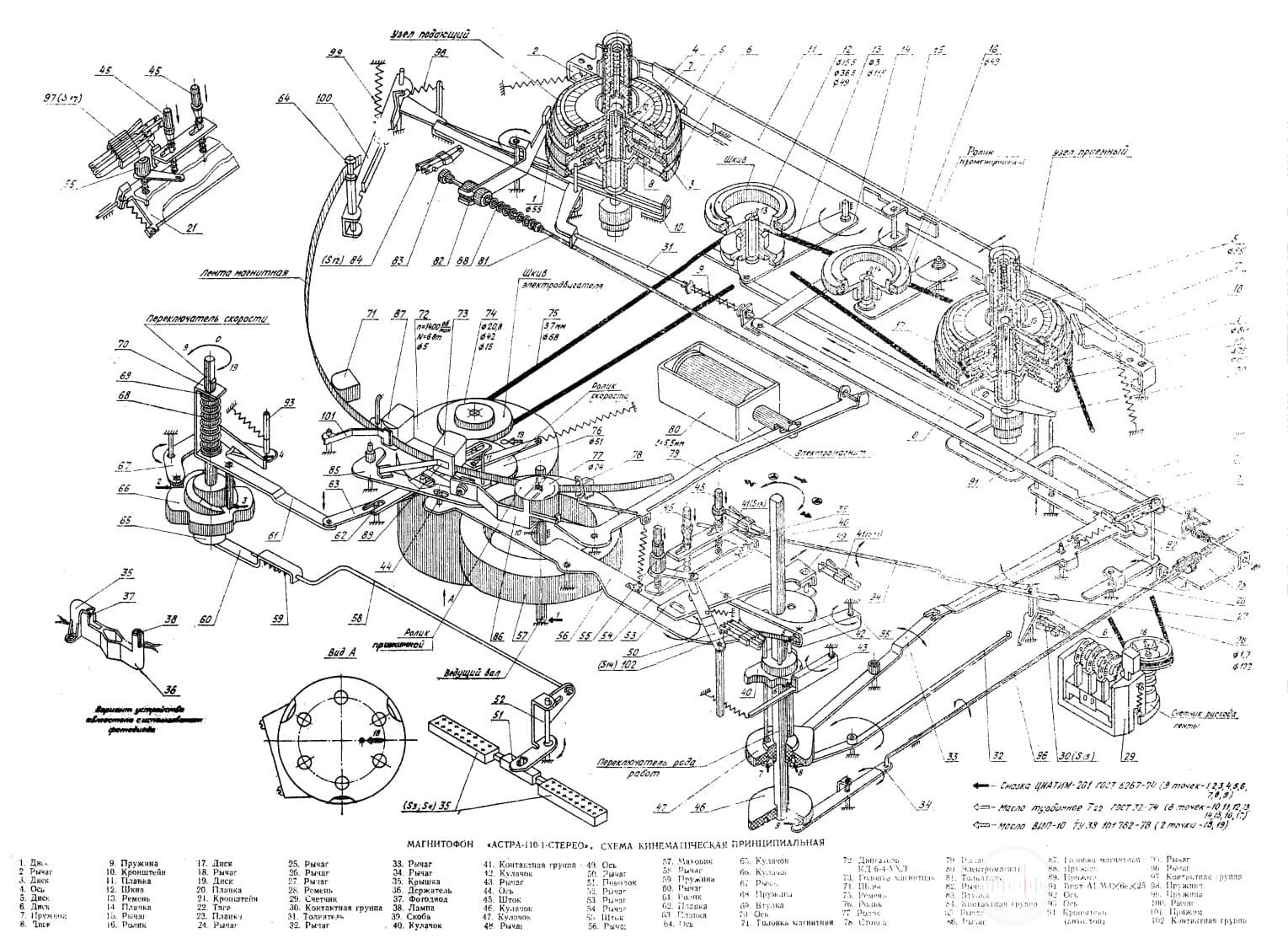

Схема кинематическая принципиальная магнитофона «Астра-110-1-стерео»/«Астра МК-110С-1»

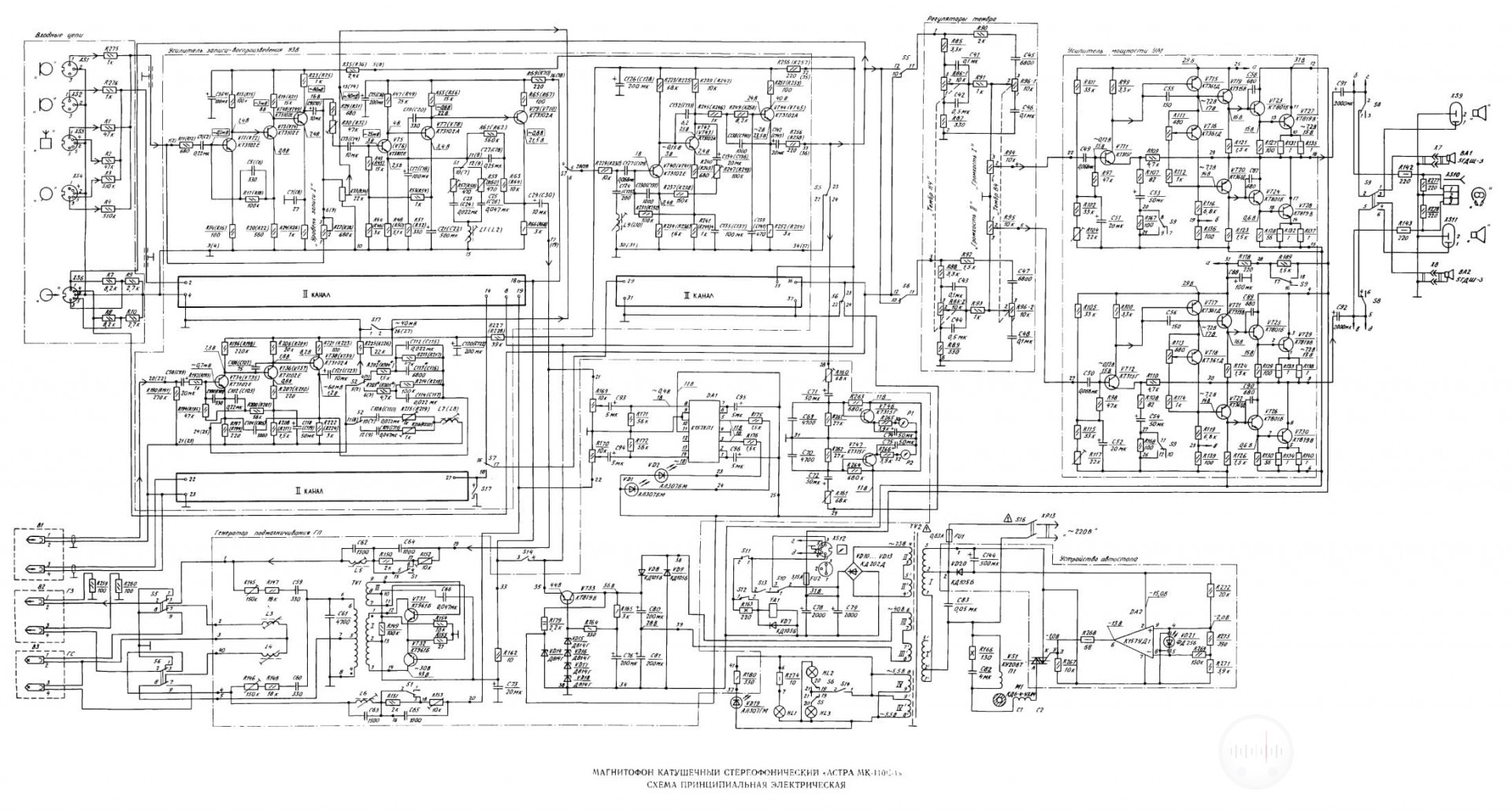

Принципиальная электрическая схема магнитофона «Астра-110-1-стерео»/«Астра МК-110С-1»
