🔌Технические характеристики:
- Номинальная выходная мощность: не менее 0,5 Вт.
- Диапазон принимаемых частот:
Длинноволновый: 415...150 кГц.
Средневолновый :1600...520 кГц. - Полоса воспроизводимых звуковых частот: не уже 150...3500 Гц.
- Потребляемая от сети мощность: 30 Вт.
- Промежуточная частота равна 465 кГц.
- Реальная чувствительность приемника при отношении напряжения полезного сигнала к напряжению шумов (при снятой модуляции) 20 дБ: на средних волнах — не ниже 80 мкВ, на длинных — 100 мкВ.
- Избирательность по соседнему каналу (при расстройке на +-10 кГц) не менее 25 дБ на каждом диапазоне.
- Ослабление сигналов зеркального кaнала на средних волнах не менее 25 дБ и на длинных — не менее 28 дБ.
- Ослабление сигналов частоты, равной промежуточной, не ниже 30 дБ на средних и 25 дБ на длинных волнах.
- Полоса пропускания всего тракта приемника лежит в пределах от 150 до 3 500 Гц.
- При установке регулятора тембра в положение «Широкая полоса» неравномерность частотной характеристики по звуковому давлению на длинноволновом диапазоне составляет 12 дБ на частотах выше 250 кГц и 15 дБ на частотах ниже 250 кГц.
- Когда этот регулятор находится в положении «Узкая полоса», происходит завал верхних звуковых частот не менее чем на 10 дБ и подъем нижних на 2 дБ.
- Номинальная выходная мощность 0,5 ва при коэффициенте нелинейных искажений не более 5%
- При этой выходной мощности приемник развивает звуковое давление не ниже 6 бар.
- Коэффициент гармоник всего тракта по звуковому давлению на частотах от 150 до 400 Гц не превышает 8% и на частотах свыше 400 Гц — 5% (при модуляции 30%)
- Уровень фона не выше 40 дБ.
- Чувствительность с гнезд звукоснимателя при номинальной выходной мощности составляет 100 мВ.
- Размер: 225х270х160 мм.
- Вес: 5,5 кг.
📖История и описание:

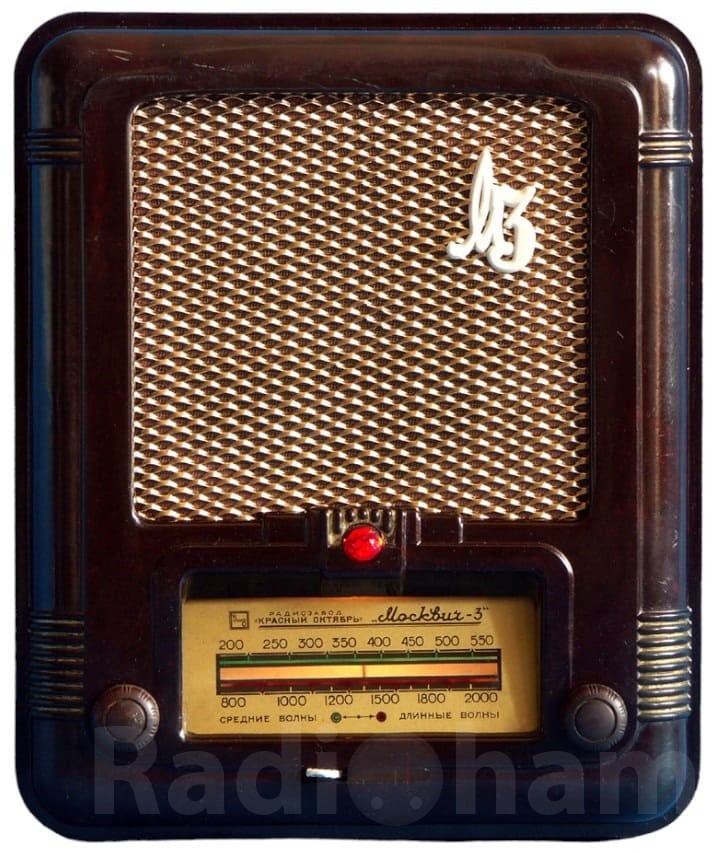

Радиоприемник «Москвич-3» был разработан и выпускался на Московском радиозаводе Министерства местной и топливной промышленности РСФСР. Данный радиоприемник является пятиламповым супергетеродином, имеющим два диапазона: длинноволновый и средневолновый. По своим качественным показателям радиоприемник «Москвич-3» превосходит нормы ГОСТ для приемников третьего класса.

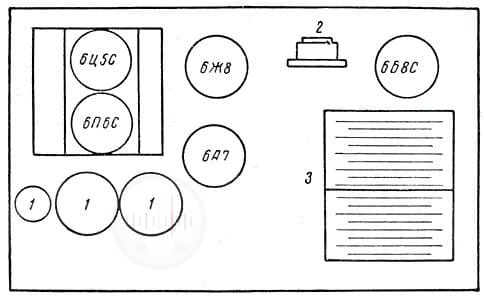

Радиоприемник смонтирован на стальном шасси, покрытом сверху алюминиевой краской. Сверху на шасси размещены лампы Л1, Л2, Л3 агрегат конденсаторов С5, С13, трансформатор Тр2 и другие детали. Лампы Л4, Л5 находятся на субпанели, укрепленной сверху трансформатора Тр2.
На переднюю стенку шасси выведены ручки регулятора громкости, оси верньера и переключателя тембра, на ней же укреплена шкала настройки. На задней стенке шасси расположены гнезда для антенны и звукоснимателя, а также установлена колодка для предохранителя.
Шасси крепится к ящику двумя винтами с резиновыми амортизаторами.
Монтаж радиоприемника «Москвич-3» блочный. Большая часть деталей собирается и монтируется отдельными узлами. Это облегчaет и удешевляет сборку приемника.
Переключатель диапазонов П1 одноплатный. Вместе с контурными катушками он собран на тонкой гетинаксовой пластине.
Радиоприемник рассчитан на питание от сети переменного тока напряжением 127 или 220 В и потребляет около 30 Вт.
Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ, детектор сигнала и детектор АРУ на лампе 6Б8С (6Б8).
3. Предварительный УНЧ на лампе 6Ж8.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

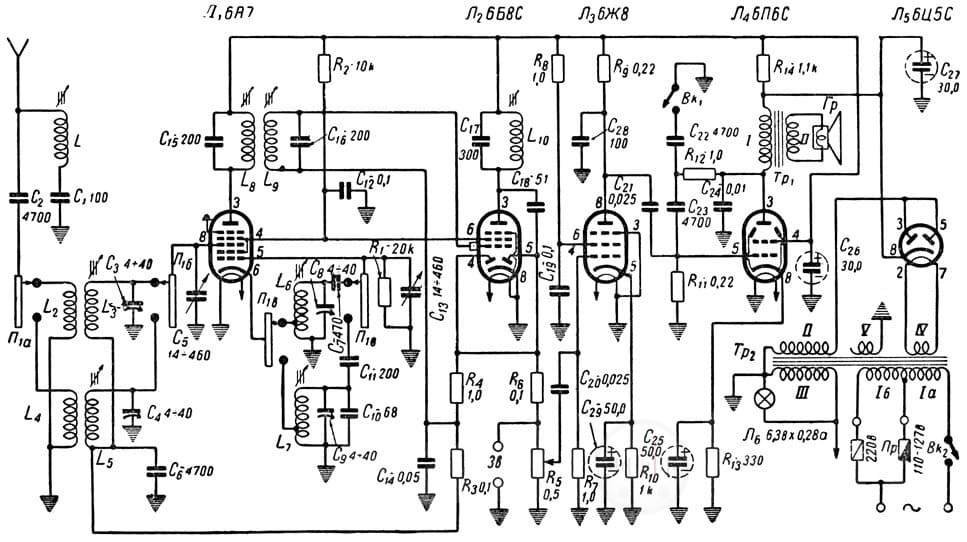

Схема приемника:
Преобразователем частоты работает лампа Л1 типа 6А7. В цепь управляющей сетки этой лампы включены входные контуры, связь которых с антенной на всех диапазонах индуктивная. В цепь антенны включены режекторный контур L1C1 предназначенный для ослабления помех от радиостанций, работающих на частотах, равных или близких к промежуточной, и конденсатор С2, который защищает катушки от повреждений при
