🔌Технические характеристики:
- Диапазоны принимаемых волн и частот:
— СВ: 520...1600 кГц (577...187 м),
— КВ-1: 21,4...26,1 МГц (14,0...11,5 м).
— КВ-2: 15,1...17,9 МГц (19,9...16,8 м).
— КВ-3: 9,5...12,0 МГц (31,6...25,0 м).
— КВ-4: 5,95...7,4 МГц (50,5...40,6 м). - Промежуточная частота: 465 кГц.
- Чувствительность модели:
с наружной антенной: на СВ диапазоне — 40...80 мкВ, на всех КВ диапазонах — 60...120 мкВ
со встроенной ферритовой антенной: на СВ диапазоне — 0,4 мВ/м.
Избирательность по соседнему каналу при расстройке на ±10 кГц: в диапазонах КВ — 54 дБ, в диапазоне СВ — 60 дБ. - Полоса воспроизводимых звуковых частот: 50...5000 Гц.
- Номинальная выходная мощность: 1,5 Вт.
- Потребляемая от сети мощность: 60 Вт.
- Размер: 580х362х312 мм,
- Вес: 14,5 кг.
- Цена модели: 154 рубля.
📖История и описание:
Радиоприёмник сетевой ламповый «Янтарь» с 1961 года выпускал Рижский государственный завод ВЭФ. Пожалуй только этот радиоприёмник, не считая специальных и немногих более ранних бытовых выпускался и был в свободной продаже для населения. Правда в приёмнике отсутствовал ДВ диапазон, так как приёмник предназначался для экспорта. По ряду причин экспорт не состоялся и приёмник был распродан в СССР в количестве 30 тысяч аппаратов. Приёмник 6-ти ламповый. Радиоприёмник ''Янтарь'' создан на основе радиолы ''Латвия''.
Переключатель диапазонов — клавишный. Акустическая система состоит из двух громкоговорителей типа 2ГД-8 ВЭФ.
Конструкция:

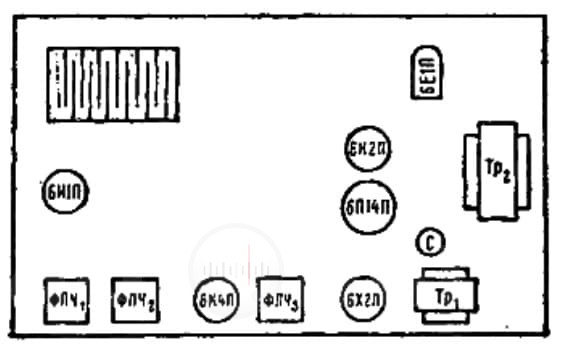

Расположение ламп на шасси приемника «Янтарь»
Радиола имеет следующие каскады:
- Преобразователь частоты на лампе 6И1П.
- УПЧ на лампе 6К4П.
- Детектор на лампе 6Х2П.
- Предварительный УНЧ на лампе 6Н2П.
- Оконечный усилитель на лампе 6П14П.
- Оптический индикатор настройки на лампе 6Е1П.
Выпрямитель селеновый типа АВС-80-260.
Принципиальная схема:
Приемник разработан на базе радиолы «Латвия» без диапазонов УКВ и длинных волн. На входе одиночные контуры. Связь с антенной индуктивная. В антенной цепи установлен режекторный фильтр промежуточной частоты. Магнитная антенна включается на средних волнах.
В анод преобразователя включен четырехконтурный фильтр сосредоточенной селекции. Связь между I-II и III-IV контурами плавно изменяется.
УНЧ трехкаскадный. Регуляторы низших и высших звуковых частот включены между I и II каскадами по типовой схеме межкаскадного регулирования, требующей достаточного усиления и дающей за счет этого глубокую регулировку усиления высших и низших частот на выходе. УНЧ охвачен отрицательной обратной связью со вторичной обмотки выходного трансформатора в катод триода второго каскада УНЧ.
Детали:
Выходной трансформатор. Первичная обмотка содержит 90+2900 витков провода ПЭЛ 0,12, вторичная — 53 витка провода ПЭЛ 0,8.
Трансформатор питания. Сетевая обмотка содержит 2х(83+542) витков провода ПЭЛ 0,31, повышающая 1290 витков провода ПЭЛ 0,2, накальные обмотки — 35 и 34 витков провода ПЭЛ 1,0 и ПЭЛ 0,41 соответственно.
Громкоговорители типа 2ГД-8 ВЭФ имеют звуковые катушки из 58 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,4 Ом).
📁Дополнительная информация:

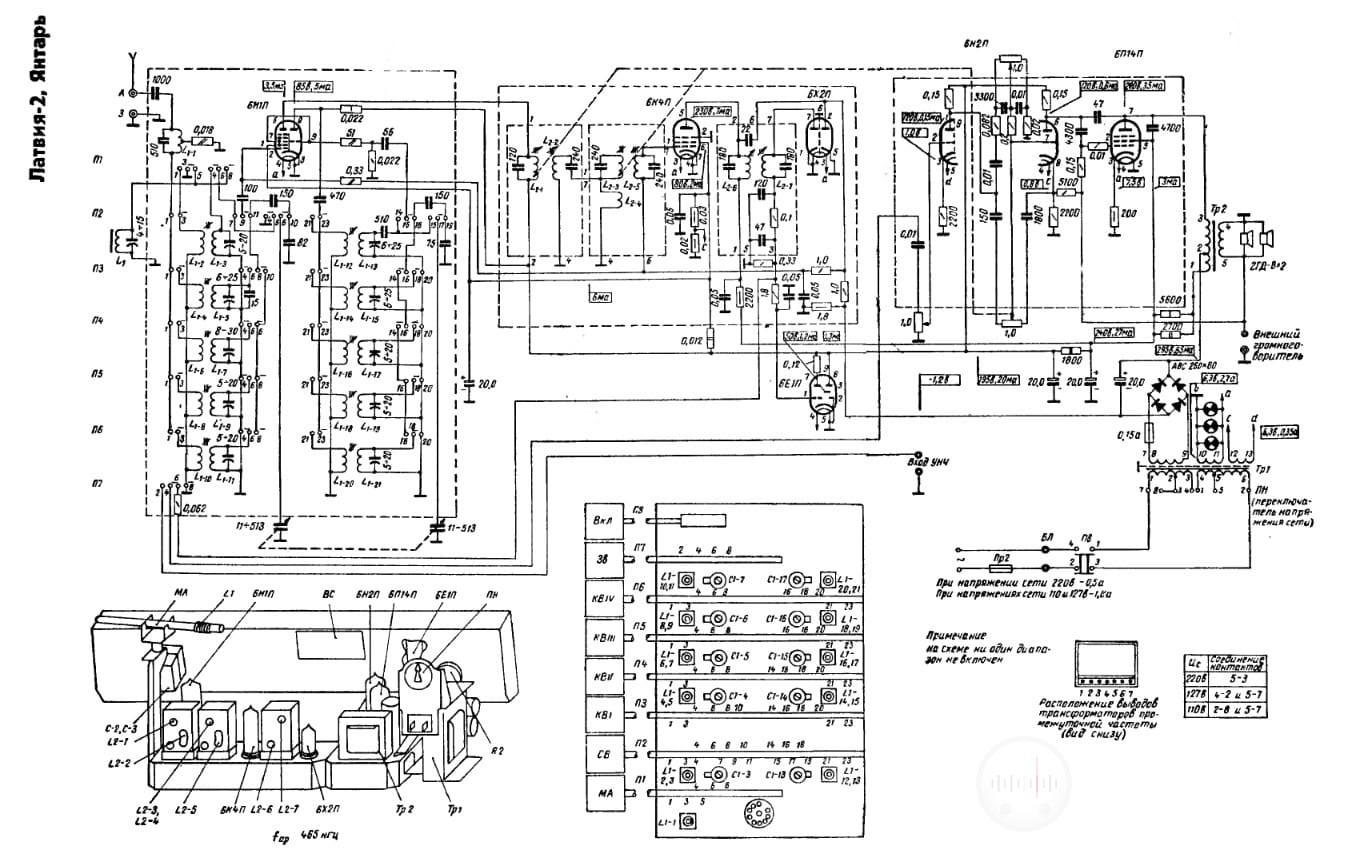

Принципиальная схема лампового радиоприемника «Янтарь»

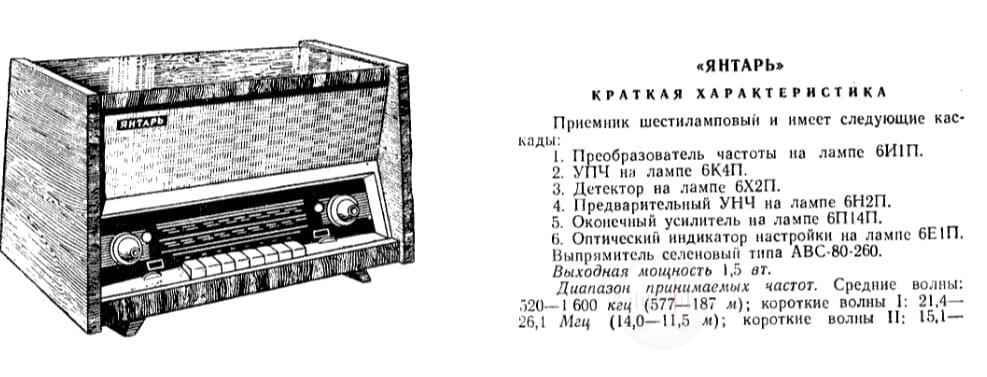

Вырезка из журнала краткая характеристика лампового радиоприемника «Янтарь»
