🔌Технические характеристики:
- Диапазон воспроизводимых частот: 40...14000 Гц с рабочим слоем Fe2O3.
- Коэффициент искажений: 1%
- Питание: от батарей АА или А-343, А-373 через контейнер.
- Размер: 140х95х35 мм.
- Вес: 500 гр.
📖История и описание:
Магнитофон-проигрыватель «Дуэт ПМ-8401» с 1989 года выпускал Рижский радиозавод имени Попова. Кассетный магнитофон-проигрыватель ''Дуэт ПМ-8401'' предназначен для индивидуального прослушивания стереофонических фонограмм записанных на кассетах МК-60 на головные телефоны. В комплект входят: кассетный проигрыватель, стереотелефоны, контейнер для батарей типа А-343 или А-373. Управление: клавиши воспроизведения, перемотки в обе стороны, переключатель типа ленты; при окончании или обрыве ленты отключение питания автоматическое. Наименование модели ''Дуэт'' подразумевает прослушивание фонограмм на две пары телефонов.

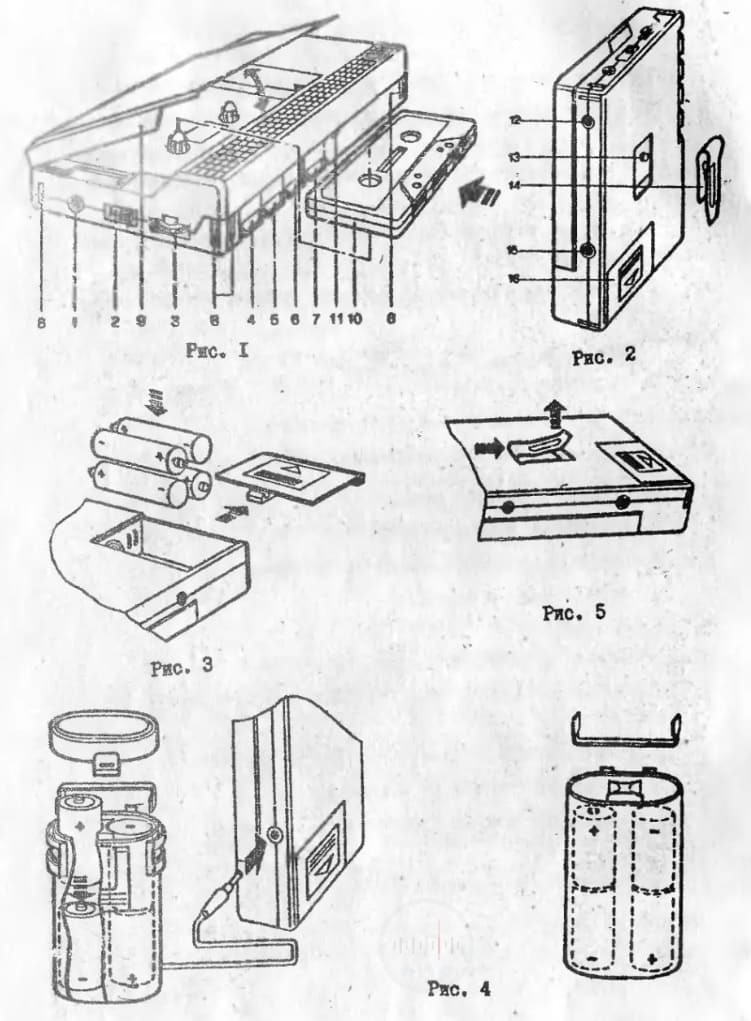

Вырезка иллюстраций органов управления носимого магнитофона проигрывателя «Дуэт ПМ-8401» из инструкции по эксплуатации.
Назначение и обозначение органов управления и розеток подключения рисунок 1 и 2 на иллюстрации выше:
1. Гнездо для подключения головных стереотелефонов.
2. Переключатель типа магнитной ленты.
3. Регулятор громкости.
4. Клавиша останова.
5. Клавиша включения воспроизведения.
6. Клавиша перемотки назад.
7. Клавиша перемотки вперед.
8. Петля ремня для переноски магнитофона.
9. Крышка кассетоприемника.
10. Кассета.
11. Индикатор включения.
12. Гнездо для подключения головных стереотелефонов.
13. Головка винта для одевания крючка переноски.
14. Крючок для переноски магнитофона.
15. Гнездо для подключения внешнего источника питания.
16. Крышка батарейного отсека.
📁Дополнительная информация:

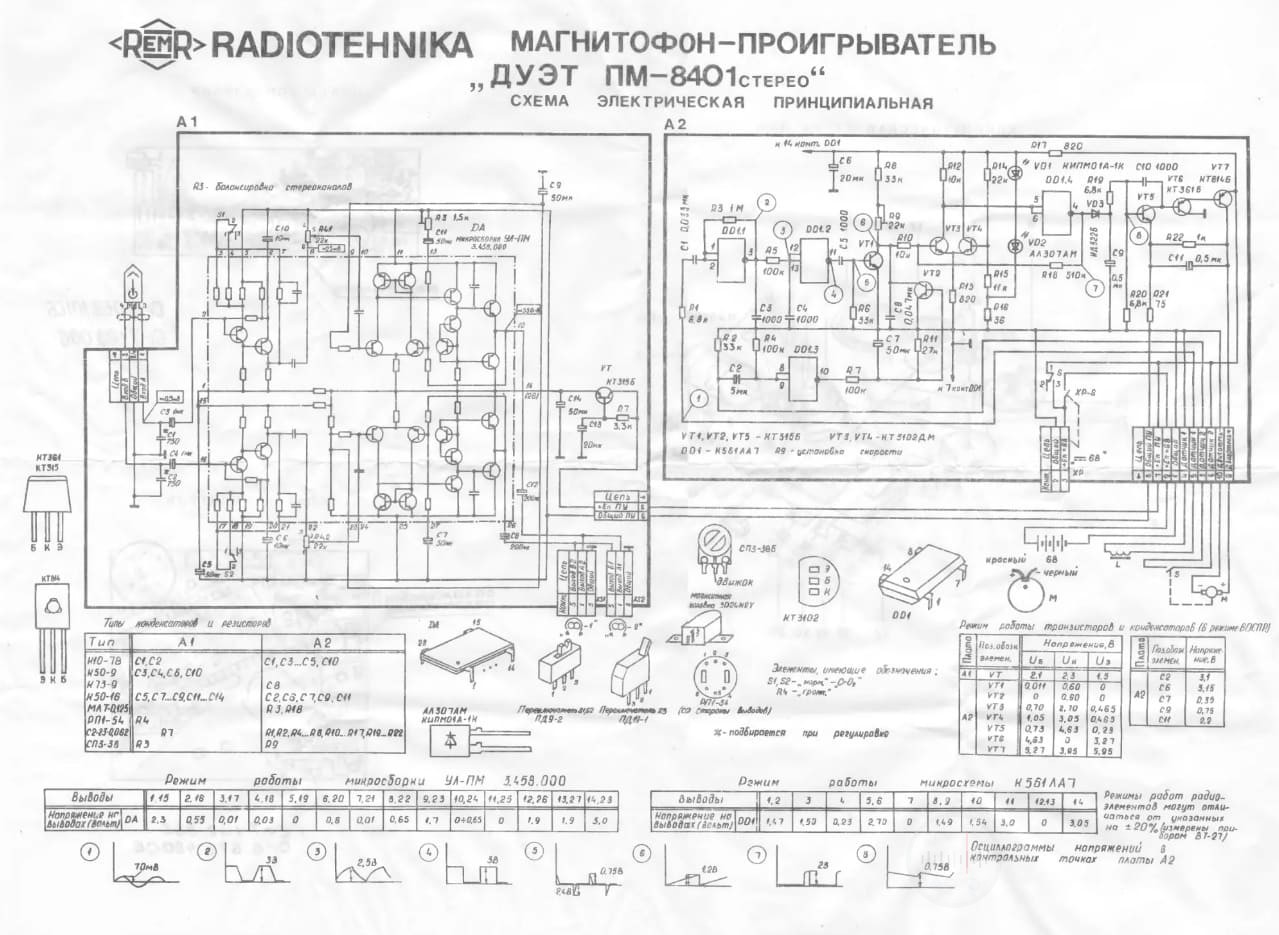

Схема электрическая принципиальная носимый магнитофон проигрыватель «Дуэт ПМ-8401»

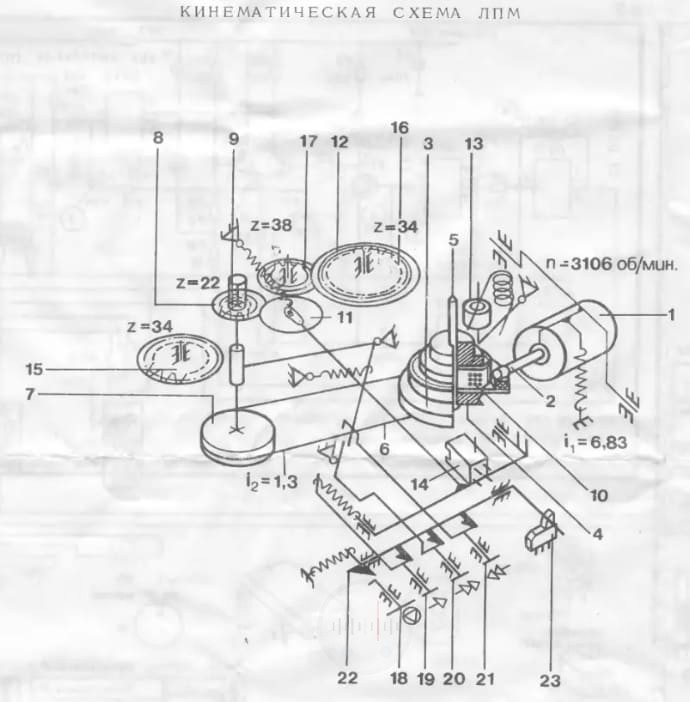

Схематическая иллюстрация лентопротяжного механизма носимого магнитофона проигрывателя «Дуэт ПМ-8401»

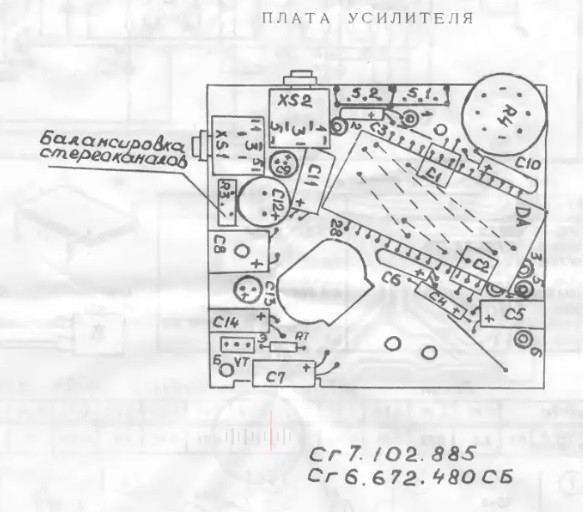

Схематическая иллюстрация платы усилителя носимого магнитофона проигрывателя «Дуэт ПМ-8401»

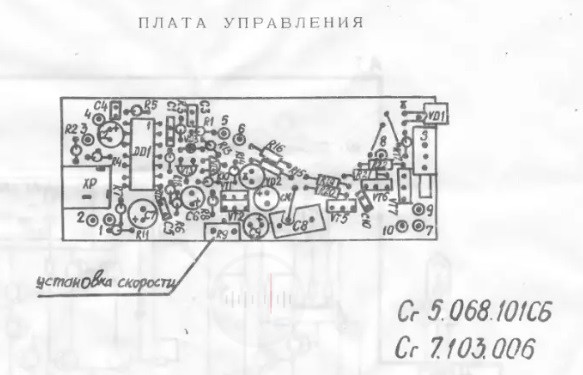

Схематическая иллюстрация платы управления носимого магнитофона проигрывателя «Дуэт ПМ-8401»
Обложка инструкции по эксплуатации носимого магнитофона проигрывателя «Дуэт ПМ-8401»
Календарик 1989 года Орбита '89 Лыжницы с носимым магнитофоном проигрывателем «Дуэт ПМ-8401»
Упаковочная коробка в которой поставлялся носимый магнитофон проигрыватель «Дуэт ПМ-8401»
