Магнитофоны приставки Орель 101 1 стерео и Орель МП 101С 1

Магнитофоны приставки Орель 101 1 стерео и Орель МП 101С 1


🔌Технические характеристики:

отношение сигнала...

📖История и описание:

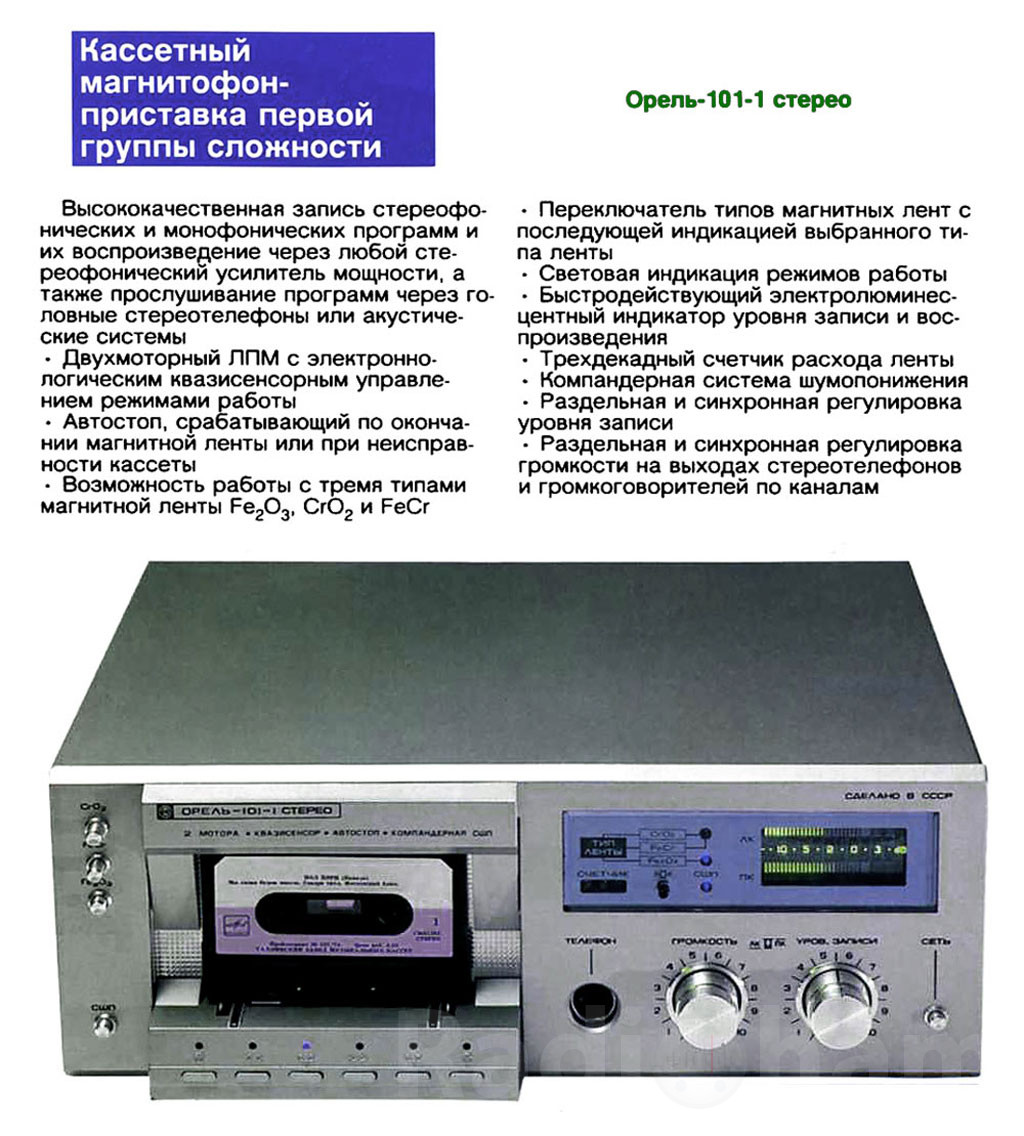

Магнитофоны-приставки «Орель-101-1-стерео», «Орель МП-101С-1» с 1985 и 90 года выпускал Днепровский машиностроительный завод. Магнитофон-приставка обеспечивает запись фонограмм на магнитную ленту, с последующим воспроизведением с помощью УКУ и АС.

«Орель МП-101С-1» кассетная стационарная стереофоническая четырехдорожечная магнитофон-приставка, предназначена для записи и воспроизведения звука через дополнительный усилитель мощности, наушники или через контрольный усилитель мощности при использовании магнитных лент с рабочим слоем окиси железа (203), двуокиси хрома (СО2) и хром-железа (FeCr), размещаемых в кассете.
Магнитофон-приставка «Орель-МП-101С-1» I группы сложности по ГОСТ 24863-87 соответствует требованиям 2.940.003 ТУ.
В магнитофоне-приставке применена принципиально новая компандерная система шумопонижения, значительно расширяющая динамический диапазон магнитофона-приставки в канале записи-воспроизведения.
Применение сдвоенных регуляторов позволяет раздельно и синхронно управлять уровнем громкости и записи в обоих каналах.

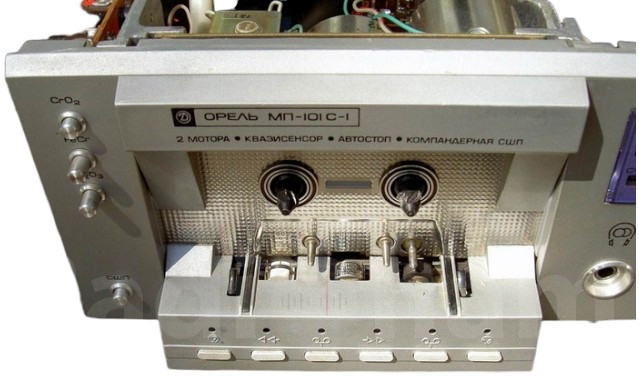

Оригинальная установка кассеты (без кассетоприемника) обеспечивает жесткую фиксацию кассеты и простой доступ к ней.
Электронно-логическое квазисенсорное управление режимами работ позволяет осуществлять выбор режимов работ в любой последовательности, минуя режим «стоп».
Индикация режимов работы светодиодная.
В магнитофоне-приставке использован блочно-модульный принцип конструирования, что обеспечивает высокую ремонтопригодность магнитофона-приставки.
Контроль расхода ленты осуществляется по счетчику, расположенному на информационном табло.
При полной перемотке ленты с одного кассетного узла на другой или остановке ленты по причине неисправности кас- сеты, магнитофон-приставка автоматически переходит в режим «стоп» при любом режиме работы.
Схемы внешних соединений магнитофона-приставки с по- мощью соединительных шнуров приведены на рис. 3, 4.
Внешний вид и схема распайки соединительных шнуров приведены на рис. 5.
Печатные платы, схемы электрические принципиальные и кинематическая схема приведены в приложении.
