🔌Технические характеристики:
- Чувствительность холостого хода микрофона на частоте 1000 Гц не менее: 1,3 мВ/Па.
- Номинальный диапазон частот микрофона: 50-15000 Гц.
- Неравномерность типовой частотной характеристики в номинальном диапазоне частот для микрофона:
МД-52А-Т не более: 12 дБ.
МД-52А и МД-52Б: не более 10 дБ.
- Средняя величина перепада чувствительности «фронт-тыл» не менее: 12 дБ.
- Полное электрическое сопротивление микрофона на частоте 1000Гц: 100 +-20 Ом.
- Сопротивление нагрузки микрофона не менее: 250 Ом.
Габариты и масса микрофона: | |||
Наименование микрофона | Габариты корпуса микрофона, мм | Длина кабеля, м | Масса микрофона, кг |
МД-52 А, МД-52 А-Т МД-52 Б | 32х121 32х114 | 1,5 1,5 | 0,13 0,2 |

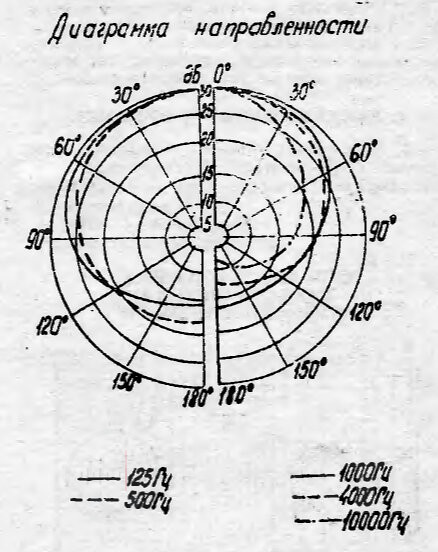

Диаграмма направленности микрофона «МД-52Б-СН»

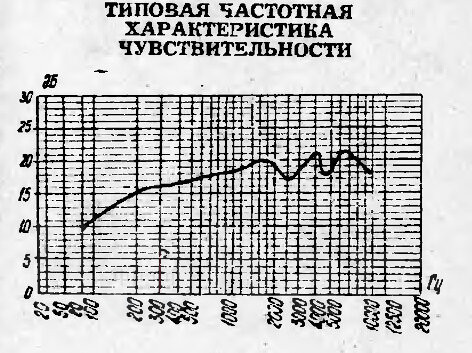

Типовая частотная характеристика чувствительности микрофона «МД-52Б-СН»

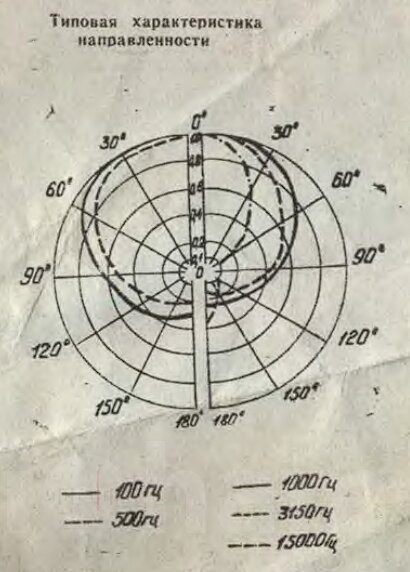

Типовая характеристика направленности микрофона «МД-52А/А-Т» и «МД-52Б»

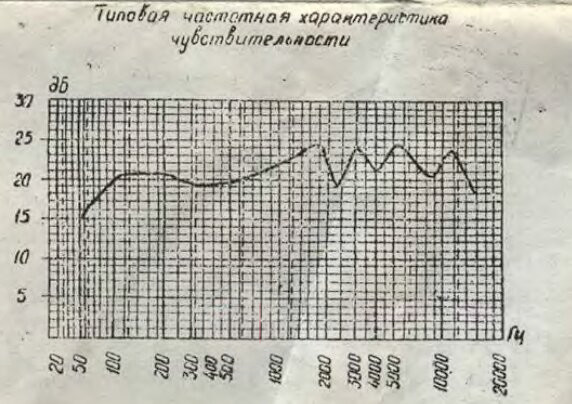

Типовая частотная характеристика чувствительности микрофона «МД-52А/А-Т» и «МД-52Б»
📖История и описание:

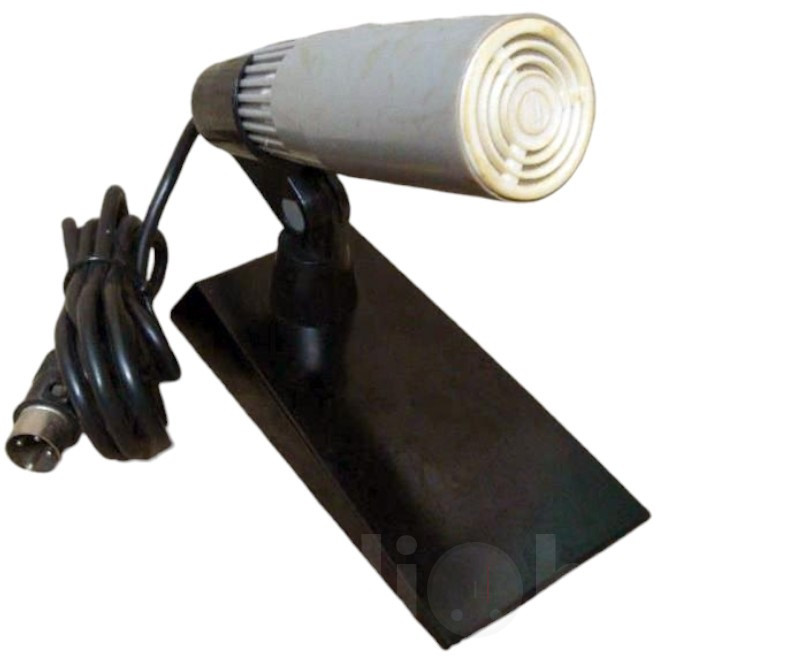

Микрофон динамический «МД-52Б» выпускался с 1973 года Тульским заводом «Октава». Является аналогом модели «МД-52А» но выполнен из пластмассы. Односторонненаправленные динамические катушечные микрофоны МД-52А, МД-52Б предназначены для передачи записи музыки и речи, а также звукоусиления в любых помещениях. Предназначен для комплектования катушечных магнитофонов, применение в звукозаписи и на эстраде. Стереофонический вариант именовался «МД-52Б-СН». Микрофон «МД-52Б» имеет диапазон частот 50...15000 Гц, впоследствии сниженный до 80...10000 Гц.
Микрофоны в тропическом исполнении выпускались с индексом «Т» например МД-52А-Т.
По своим техническим данным микрофоны соответствуют требованиям класса ГОСТ 6495-73.
Комплект поставки микрофона «МД-52Б-СН»:
1. Микрофон-2шт
2. Шарнир-2шт
3. Стойка-1шт
4. Втулка-2шт
5. Футляр-1шт
6. Паспорт-1шт
Подготовка микрофона к работе микрофона «МД-52Б-СН»:

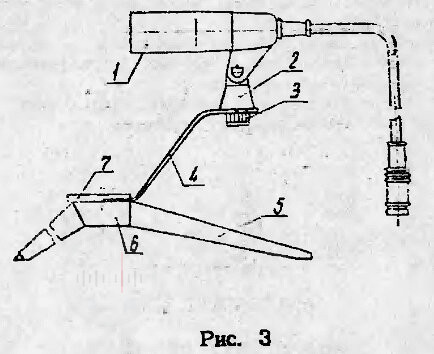

Собрать стойку: на корпусе 6 стойки установить крышку 7 и снизу легким нажимом защелкнуть ножки 5.
На консолях 4 закрепить втулками 3 микрофоны 1 с шарнирами 2 (рис. 3) с учетом того, что красная метка на микрофоне соответствует правому каналу, желтая метка левому каналу.
Установить консоли, несущие микрофоны, и сами микрофоны в рабочее положение. При необходимости увеличения базового расстояния микрофоны с шарнирами могут быть установлены на двух фотоштативах.
