🔌Технические характеристики:
- Номинальная скорость перемещения магнитной ленты: 4,76 см/с.
- Среднее отклонение скорости магнитной ленты от номинального значения: не более ±2 %.
- Коэффициент детонации: не более ±0,19 %.
- Полный эффективный диапазон частот на линейном выходе для ленты с рабочим слоем Cr: не уже 40...14000 Гц.
- Питание: от сети переменного тока.
- Габаритные размеры: 430х350х122 мм.
- Его масса: 6,8 кг.
📖История и описание:
Магнитофон-приставка «Радиотехника МП-7220С» с I-кв 1987 года выпускался Рижским ПО «Радиотехника» Магнитофон соответствует требованиям технических условий Сг3.831.008 ТУ, магнитофон «Радиотехника МП-7221-стереo — Сг3.831.008-01 ТУ.
Магнитофон обеспечивает запись и воспроизведение фонограммы при установке кассеты в кассетоприемник Б и воспроизведение при установке кассеты в кассетоприемник А.
Магнитофон „Радиотехника МП-7220-стерео“ и „Радиотехника МП-7221-стерео“ предназначен для записи информации от различных источников с последующим воспроизведением записи через внешний усилитель, электрофон или другое устройство, имеющее вход для подключения магнитофона. Магнитофон обеспечивает воспроизведение фонограмм, записанных на лентах с рабочим слоем Fе2О3 (МЭК1) и Сго2 (МЭКП).
В магнитофоне имеется система шумопонижения.
Система шумопонижения уменьшает шумы ленты и улучшает отношение сигнал/шум. Во время записи слабые высокочастотные сигналы, маскируемые шумами ленты, поднимаются таким образом что их уровень существенно превышает шумы ленты. При воспроизведении уровень высокочастотных сигналов понижается до исходного значения во столько же раз снижается и уровень шума.
Магнитофон-приставка «Радиотехника МП-7221С» выпускаемый с I-кв 1990 года отличается от описанного только отсутствием дистанционного управления. Оба варианта МП выпускали в двух вариантах цветового оформления.
Магнитофон обеспечивает следующие функции:
1) запись от внешнего микрофона, электропроигрывателя, другого магнитофона, усилителя звуковой частоты, электрофона, радиовещательного приемника, радиотрансляционной линии, высоко- частотного устройства (тюнера) непосредственно или через усилительно-коммутационное устройство;
2) стирание фонограммы в процессе новой записи;
3) воспроизведение фонограммы через линейный выход;
4) перемотку ленты в обоих направлениях;
5) откат и накат ленты;
6) контроль и установка потребителем уровня записи;
7) раздельную индикацию уровня записи по каналам с возможностью синхронного регулирования;
8) раздельная индикация уровня воспроизведения по каналам;
9) автоматический останов при окончании ленты
10) переключение типа ленты;
11) временный останов ленты (пауза);
12) возможность подключения стереотелефонов;
13) регулировку громкости звучания стереотелефонов;
14) шумопонижение в канале записи-воспроизведения;
15) формирование нормированной паузы при записи;
16) счетчик расхода ленты;
17) поиск паузы (поиск начала фонограммы);
18) систему перезаписи на вторую кассету;
19) автоматическое включение воспроизведения второй кассеты по окончании воспроизведения первой кассеты (последовательное воспроизведение).
В магнитофоне „Радиотехника МП-7220-стерео“ предусмотрена возможность управления следующими функциями с пульта инфракрасного дистанционного управления при установке кассеты в кассето-приемник А:
1) перемотка влево;
2) перемотка вправо;
3) воспроизведение;
4) поиск паузы влево;
5) поиск паузы вправо;
6) стоп.
При установке кассеты в кассетоприемник В предусмотрена возможность управления следующими функциями:
1) перемотка вправо;
2) перемотка влево;
3) воспроизведение;
4) стоп.
Дистанционно может также осуществляться последовательно воспроизведение кассеты А и Б и выключение магнитофона.
Всеми указанными функциями можно управлять дистанционно в магнитофоне „Радиотехника МП-7221-стерео“, если подключить нему внешний блок дистанционного управления.

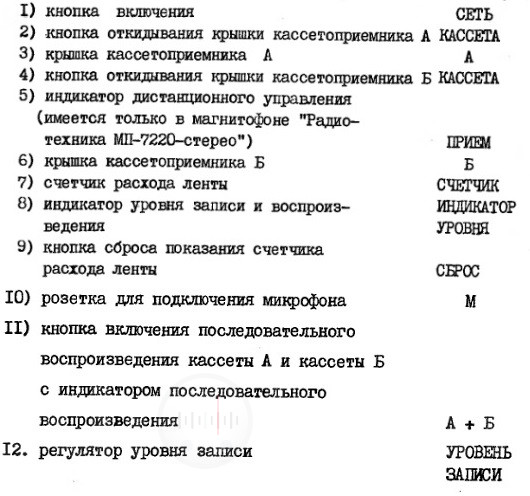

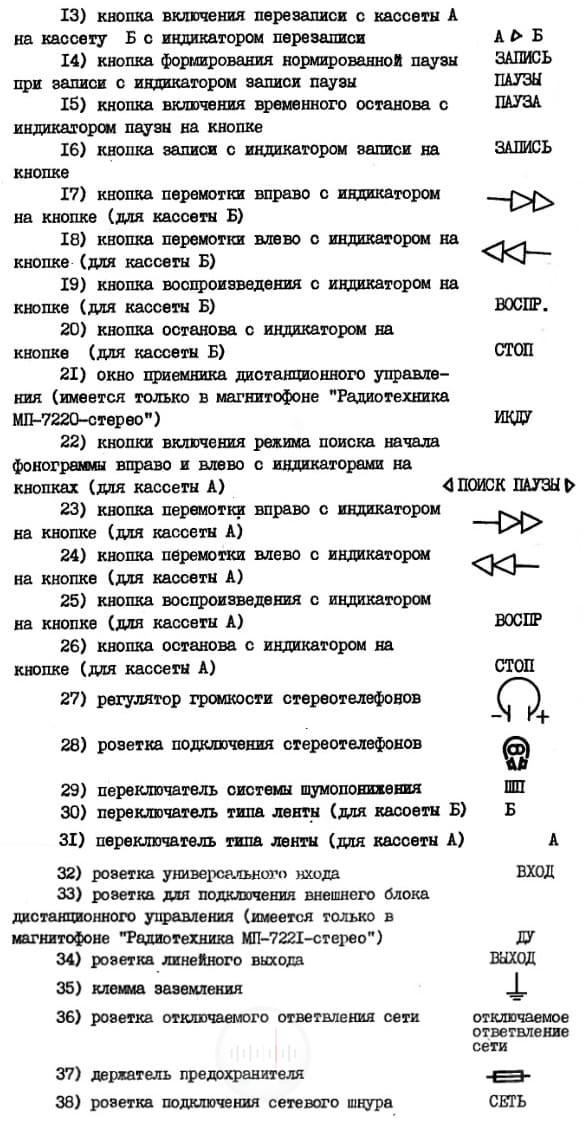

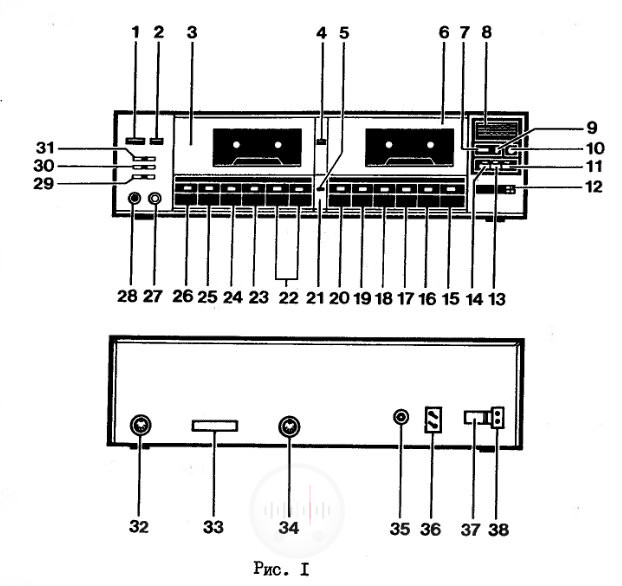

Общий вид магнитофона расположение органов управления и розеток для
внешних подключений приведен ниже. рис.1
Кнопки, расположенные под крышками кассетоприемников (поз. 15-20, 22-26 рис. I), выполнены с использованием гибких пленок и переключаются при слабом нажатии.
Розетка для отключаемого ответвления сети (поз. 36.рис. І) может использоваться при работе магнитофона в комплекте с тюнером, усилителем, проигрывателем, где может служить для подачи питания одному из указанных устройств.

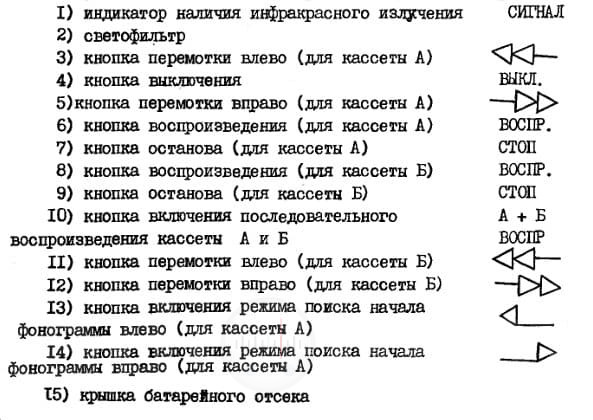

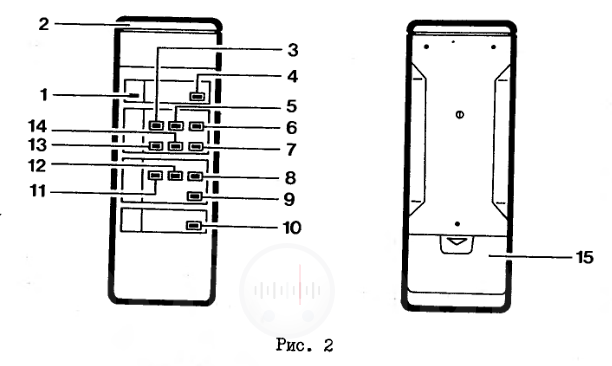

Общий вид пульта инфракрасного дистанционного управления с расположением органов управления приведен на рис. 2
📁Дополнительная информация:
Обложка руководства по эксплуатации магнитофона-приставки «Радиотехника МП-7220С»
