🔌Технические характеристики:
- Питание: от сети постоянного или переменного тока с напряжением 110, 127 или 220 V.
- Мощность: 0,5 ватта.
- Потребляемая мощность от сети:
-127 V составляет 55 ватт
-220 V составляет 100 ватт
- Принимаемые диапазоны:
-Короткие волны
25,2-25,725,7 м (11900-11700 кгц)
30,9-31,6 м ( 9700- 9500 кгц)
48,3-50 м (6200-6000кгц)
69,76-73м ( 4300- 4100 кгц)
-Средние волны:
200-577м ( 1500-520 кгц)
-Длинные:
730 -2000м ( 410- 150 кгц)
- Чувствительность на диапазонах:
-ДВ, СВ: 300 мкВ.
-КВ поддиапазонах: 500 мкВ.
- Селективность — 15 дБ.
- Диапазон воспроизводимых звуковых частот: 150...4000 Гц.
📖История и описание:
Радиоприёмник сетевой ламповый «Ленинградец» с 1948 года выпускал Ленинградский завод имени Козицкого. Приемник представляет из себя пятиламповый супергетеродин смонтированный вместе с динамическим громкоговорителем 2ГДМ-3 в деревянном футляре. На средних и длинных волнах приемник может настраиваться только на две любых станции, по одной на каждом диапазоне. При приеме на этих диапазонах имеется возможность подстройки в пределах шкалы с помощью ручки настройки (ручка с правой стороны). Выбор станции в этих диапазонах производится самим слушателем. Переход с одного диапазона на другой производится нажатием соответствующей кнопки.
Приемник работает на лампах:
1. 6SA7 (пентагрид) преобразователь частоты.
2. 6K7 (пентод в. ч.) усилитель промежуточной частоты.
3. 6Г7 — (двойной диод — триод) детектор и предварительный усилитель низкой частоты.
4. 30П1М или 25П1С (тетрод) усилитель мощности.
5. 306С или 30Ц1М (кенотрон). (Рис.1)
Кроме того для освещения шкалы применены две осветительные лампочки 26 V 0,15 А.

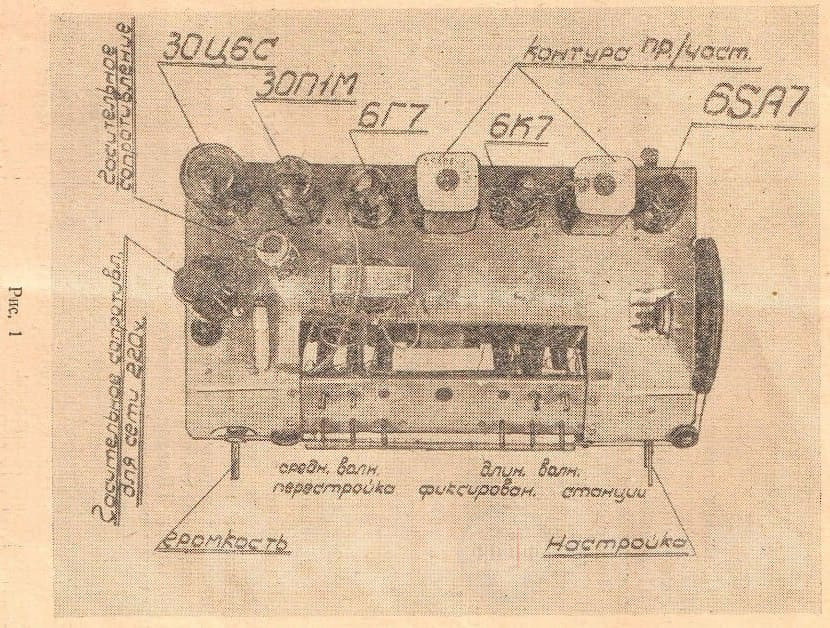

РИС.1 Вырезка из описания и инструкции приемника «Ленинградец» за 1948г. На фото представлены ручки настройки, подписаны все лампы.
На передней стороне панели расположены две ручки управления. Слева от шкалы ручка выключателя сети и регулятора громкости. Вращением по часовой стрелке производится включение приемника. Справа от шкалы расположена ручка настройки приемника. Над шкалой расположены шесть кнопок переключателя диапазонов. Крайняя левая включает средневолновый диапазон, а крайняя правая длинноволновый. Остальные четыре включают приемник на коротковолновый диапазон, согласно имеющимся на обрамлении цифрам, считая слева направо: 25 м, 31 м, 49 м и 70 м. Над кнопками под накладкой с надписью «Ленинградец» имеется четыре винта со шлицами: два с правой стороны и два с левой стороны шкалы: первые два служат для настройки на станции в диапазоне длинных волн, а левые для настройки средних волн. (Рис. 2).

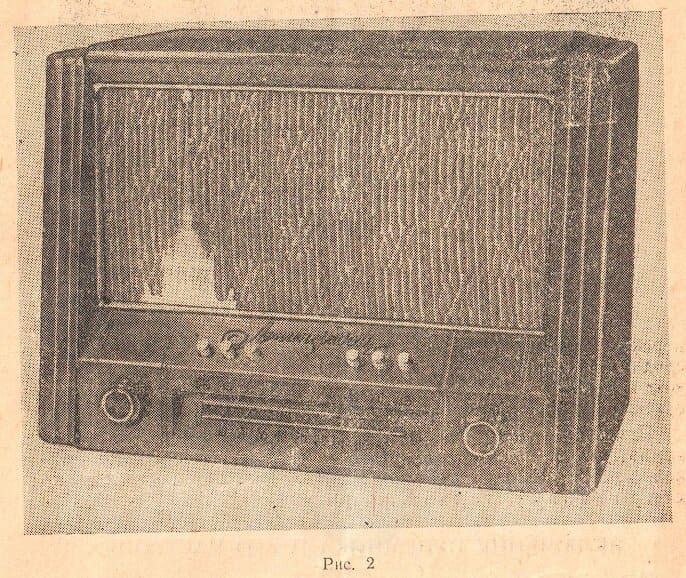

РИС.2 Вырезка из описания и инструкции приемника «Ленинградец» за 1948г. На фото представлен внешний вид радиоприемника.
На задней стенке шасси расположены клемма для подключения антенны, гнезда для включения адаптера, два ползунковых переключателя для установки необходимого диапазона волн на средних и длинных волнах, держатель с предохранителем на силу тока в 1 ампер и перемычка для установки приемника на соответствующее напряжение питающей сети. (Рис. 3).

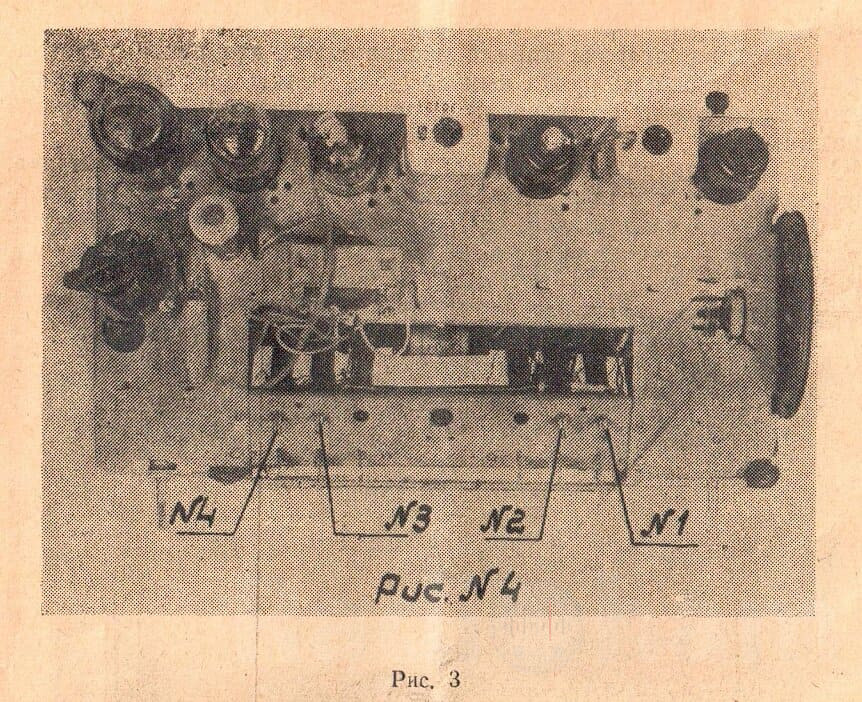

РИС.3 Вырезка из описания и инструкции приемника «Ленинградец» за 1948г. На фото шасси с лампами, гнезда, переключатели.
Приемник может работать с любой антенной, в том числе и комнатной, но лучшие результаты получаются с наружной антенной, в особенности на коротких волнах. Землю подключать к приемнику нельзя.

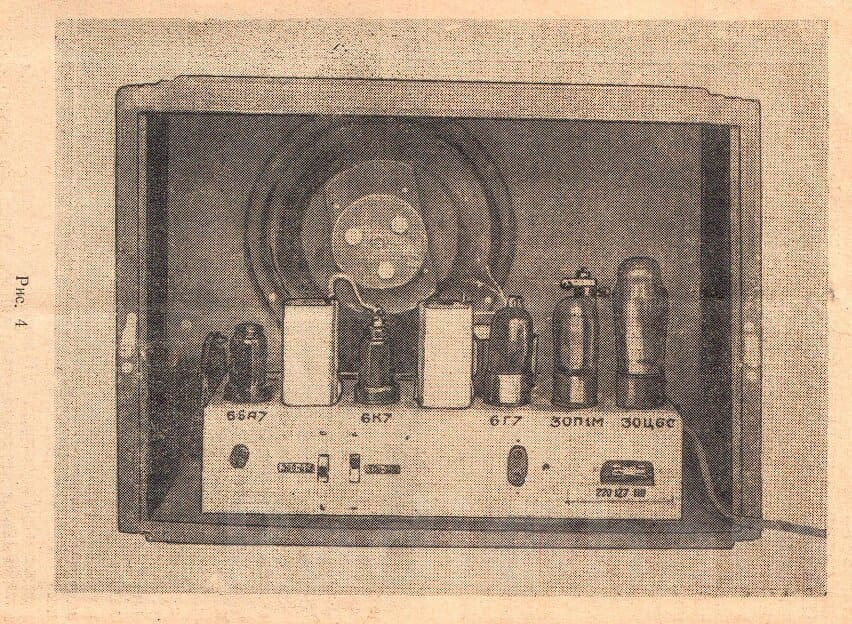

РИС.4 Вырезка из описания и инструкции приемника «Ленинградец» за 1948г. На фото представлен вид радиоприемника сзади без задней стенки.
📁Дополнительная информация:

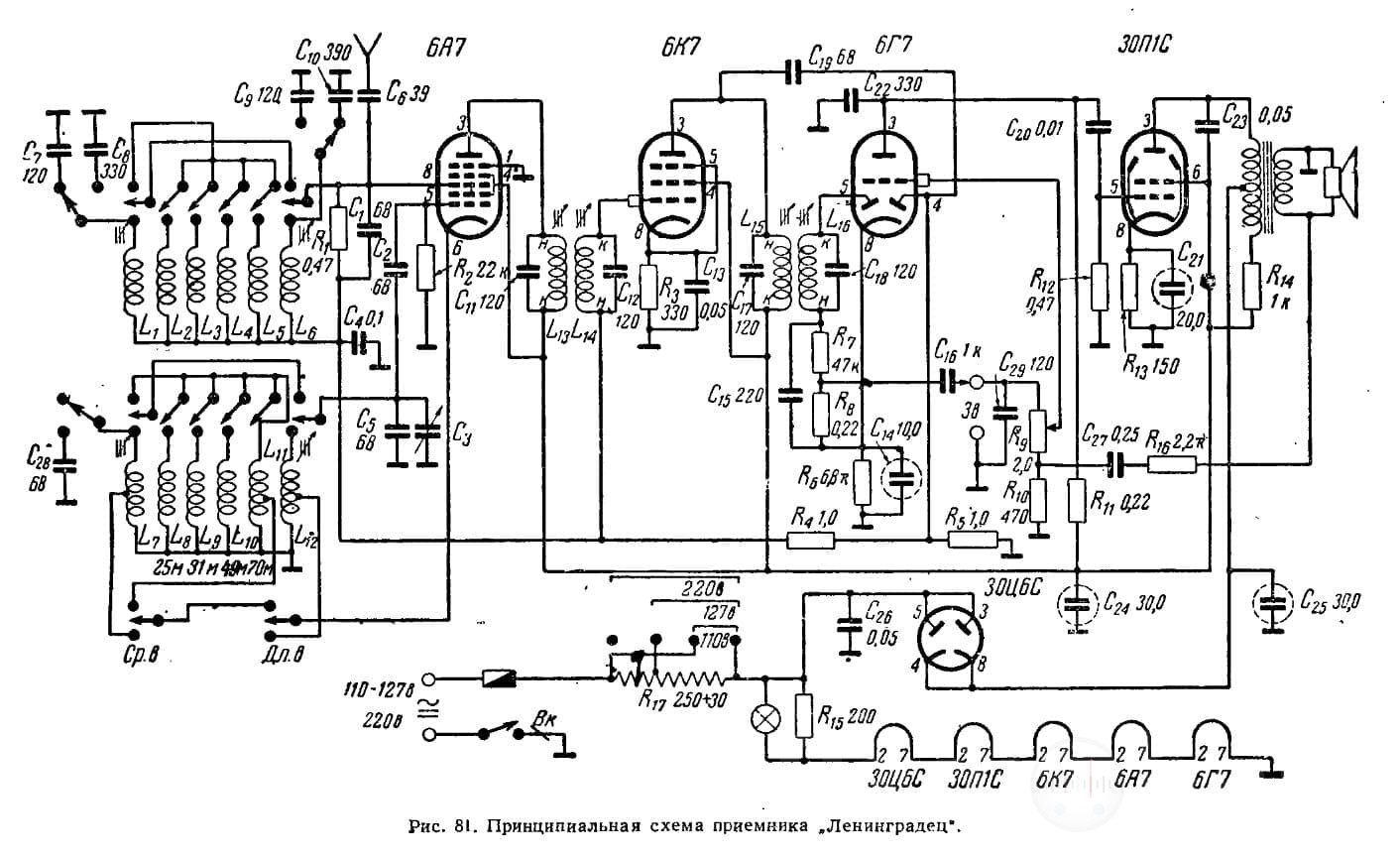

Принципиальная схема приемника «Ленинградец»
