Радиоприемник М 648

🔌Технические характеристики:

• Диапазоны принимаемых волн и частот:

ДВ — 150...410 кГц.

СВ — 525...1500 кГц.

КВ-обзорный — 4...12,3 МГц.

КВ-1 — 11,5...12,4 МГц.

КВ-2 — 15...16,1 МГц.

• Чувствительность:

в диапазонах ДВ, СВ — 150...200 мкВ,

в диапазонах КВ — 300 мкВ.

• Селективность по соседнему каналу: 26 дБ.
• Номинальная выходная мощность: 1,5 Вт.
• Диапазон воспроизводимых звуковых частот: 100...5000 Гц.
• Потребляемая от электрической сети мощность: 75 Вт.

📖История и описание:

Радиоприёмник «М-648» с 1948 года выпускал Московский радиозавод имени Красина. Наименование приёмника ''М-648'' расшифровывается как: Москва, 6 ламповый, 1948 года, супергетеродин, питаемый от сети. С июля 1949 года приёмник стал выпускаться уже на семи лампах, но наименование ''М-648'' сохранилось.

Выпущенный Московским радиозаводом им. Красина Министерства местной промышленности РСФСР радиоприемник М-648 (разработка лаборатории завода) — супергетеродин второго класса — рассчитан на питание от сети переменного тока 110, 127, 220 в. Приемник имеет пять диапазонов: длинные волны, средние волны, основной коротковолновый и два растянутых коротковолновых диапазона — 25м и 19 м.

Оформление приемника горизонтальное; ящик отделан ценными породами дерева и полирован. Большая светящаяся шкала, градуированная в килогерцах с названиями радиостанций (городов) Советского Союза, занимает правую половину лицевой стороны ящика. В верхней части шкалы расположен индикатор настройки (лампа 6E5). Под шкалой размещены ручки управления приемником. Левая ручка — регулятор громкости с выключателем сети, вторая — регулятор тембра, третья стройка и, наконец, четвертая — крайняя правая переключатель диапазонов.

Для указания диапазона, на котором работает в данный момент приемник, в нижнем правом углу шкалы имеется окошко, за которым перемещаются светящиеся надписи с наименованием диапазонов. Левая половина лицевой стороны ящика, где помещается динамик, затянута шелковой декоративной тканью.

Присоединение антенны, земли и адаптера производится с задней стороны приемника. Гнезда для включения адаптера автоматические: включение валки шнура адаптера в гнезда прекращает работу высокочастотной части приемника. Переключение приемника на различные напряжения сети осуществляется перемещением колодки на крышке силового трансформатора, согласно надписям и направлениям стрелки на колодочке.

Схема приемника:

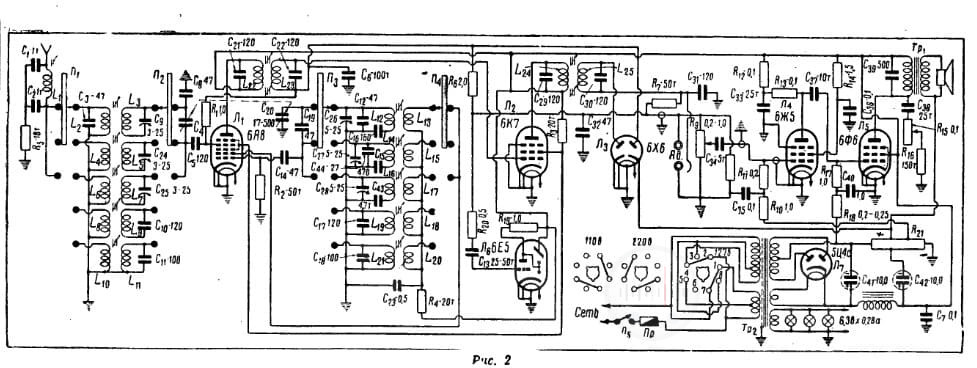

Приемник М-648 работает на лампах: 648 — преобразователь частоты, 6К7 (можно заменить 69М) — усилитель промежуточной частоты, 6Х6 — детектор и АРЧ, 6Ж7 — первый каскад усилителя низкой частоты, 646 — выходная лампа усилителя низкой частоты, 54С — кенотрон, 6E5 — оптический индикатор настройки (рис. 2).

Принципиальная схема приемника М-648 в своих подробностях отличается от схемы приемника «Салют», выпускавшегося ранее заводом им. Красина. Например, совсем иначе построена работа АРЧ. К особенностям приемника М-648 относится так же применение меньшего, чем обычно принято, сопротивления нагрузки детектора (R7 и R17). Применение нагрузки детекторного диода, не превышающей величины 0,25 мгом (обычно это противление берут равным 0,5 мгом), уменьшает нелинейные искажения, сопровождающие процесс детектирования; это особенно заметно при глубокой модуляции и при приеме местных радиостанций.
В отличие от супергетеродинов 2-го класса, вы- пускаемых нашей промышленностью, усилитель низкой частоты приемника М-648 дает очень боль шое усиление (чувствительность адаптерного входа не ниже 100 м), что дает возможность поль- зоваться для проигрывания граммофонных пластинок электромагнитным адаптером. Обычная чувствительность адаптерного входа приемников 2-го класса — 250 мв, в то время как электромагнитный звукосниматель редко дает напряжение выше 0,1 в. В остальном схема М-648 является типовой и не нуждается в каких-либо дополнительных пояснениях. Все важнейшие параметры приемника указа- ны в таблице.

Детали приемника:

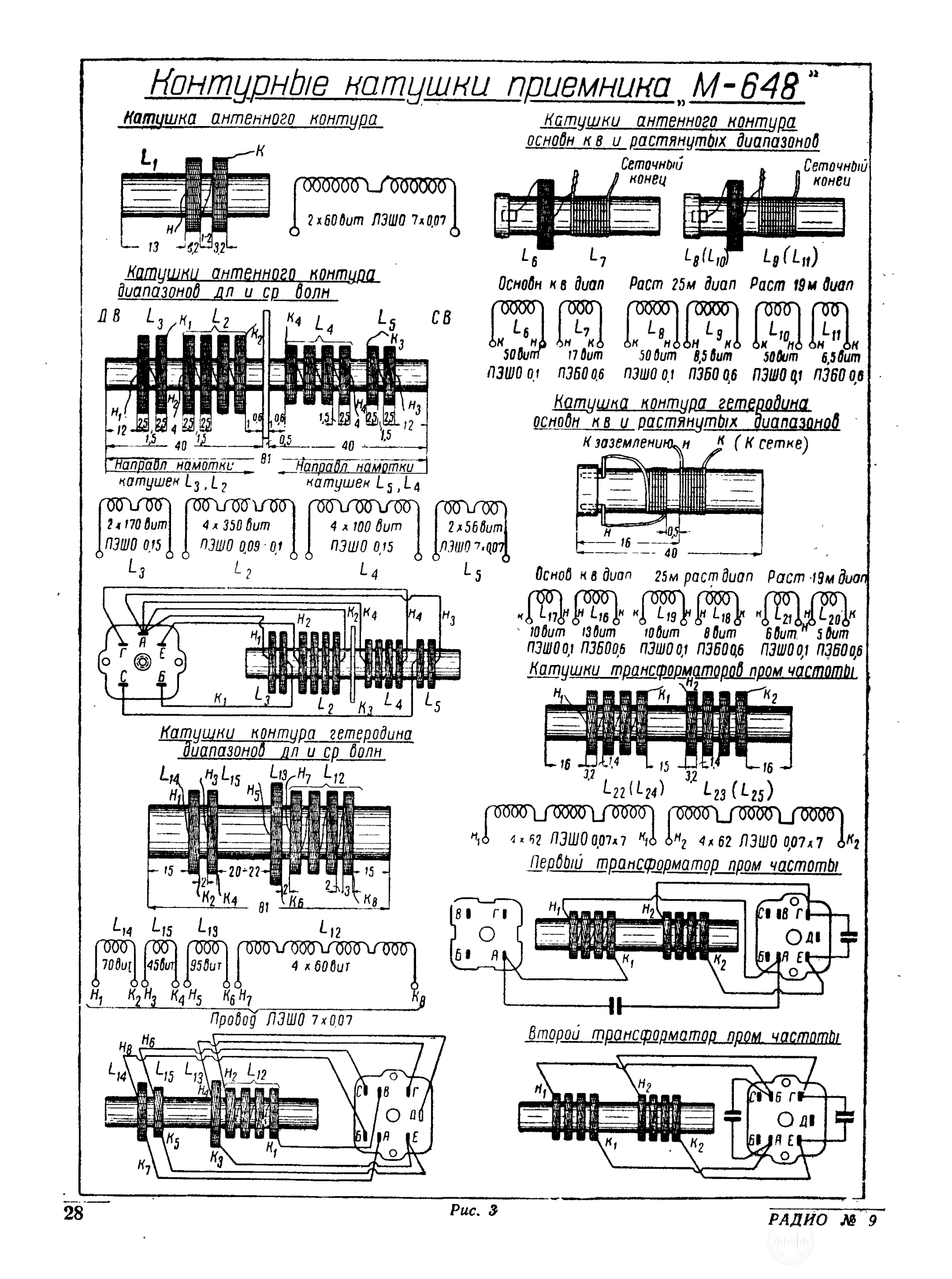

Большинство деталей и узлов, применяемых в приемнике М-648, в настоящее время можно считать нормализованными. Поэтому мы не останавливаемся на описании трансформаторов промежуточной частоты, конструкции блока переменных конденсаторов, силового трансформатора. Приводим только данные катушек приемника (рис. 3):

Антенный фильтр, применяемый B приемнике, обладает большой добротностью и крутой резонансной кривой, что дает очень большое ослабление сигнала промежуточной частоты.

Антенная катушка диапазонов длинных и средних волн оригинальной конструкции. Катушка (вернее, комплект катушек) заключена в обычный экран прямоугольного сечения, какой применяется для трансформаторов промежуточной частоты... Так как по схеме приемника на каждом диапазоне работает самостоятельный комплект контурных катушек, помещение контуров длинных И средних волн в общий экран вызвало бы «отсос» на каких-то частотах, т. е. неработающий контур на резонансных частотах отбирал бы часть энергии от рабочей катушки, вызывая в некоторых точках шкалы расстройку сопряжения контуров входного контура и гетеродина, и понижал бы в этих точках чувствительность приемника. В целях уменьшения влияния неработающего контура на действующий, между комплектами контурных катушек диапазонов длинных и средних волн введен поперечный экран.

Применяемая экранировка входного контура (антенной катушки длинноволнового и средневолнового диапазонов) полностью ликвидирует взаимное влияние контуров и по сравнению с катушкой «открытого типа (т. е. без наружного экрана), значительно снижает уровень шумов и помех.

Первоначальная настройка контуров длинных и средних волн производится магнетитовыми сердечниками и подстроечными конденсаторами.
Катушки контуров гетеродина диапазонов длин ных и средних волн также помещены в прямоугольный экран, причем влияние обоих контуров друг на друга сведено к минимуму.

В результате принятых мер удалось получить в указанных диапазонах очень хорошее сопряжение по всей шкале, так что чувствительность приемника при прохождении всей шкалы диапазона колеблется не более чем на 20 процентов.

Катушки коротковолновых диапазонов как антенные, так и гетеродинные, выполнены на цилиндрах, изготовленных из бакелизированной бумаги.

Подстройка контуров растянутых коротковолновых диапазонов осуществляется магнетитовыми сердечниками. Конструкция переключателя диапазонов сравнительно с конструкцией переключателя, изготовлявшегося ранее заводом им. Красина, значительно усилена применением боковых планок корытообразного сечения.

Конструкция подшкальника очень жесткая и выполнена таким образом, что посредством только двух лампочек достигается очень мягкое и равномерное освещение шкалы.
Особо следует отметить, что применяемый в приемнике М-648 типовой динамик 2ГДПЗ значительно улучшен. За счет уменьшения зазора значительно увеличена магнитная индукция в зазоре, за счет изменения электрических данных и конструкции звуковой катушки улучшена кривая импеданса и расширена полоса пропускания. Конструктивно изменены диффузор и центрирующая шайба, в результате чего отдача (среднее звуковое давление повысилась в полосе воспроизводимых частот при подаче мощности 0,1 вт превышает 3 бара), улучшилась частотная характеристика, снизился коэффициент нелинейных искажений.

В заключение следует отметить, что параметры приемников М-648 несколько лучше заданных по техническим условиям, что позволяет несколько компенсировать влияние таких факторов, как неоднородность ламп, нестойкость сопротивлений и конденсаторов и т. д.

📁Дополнительная информация:

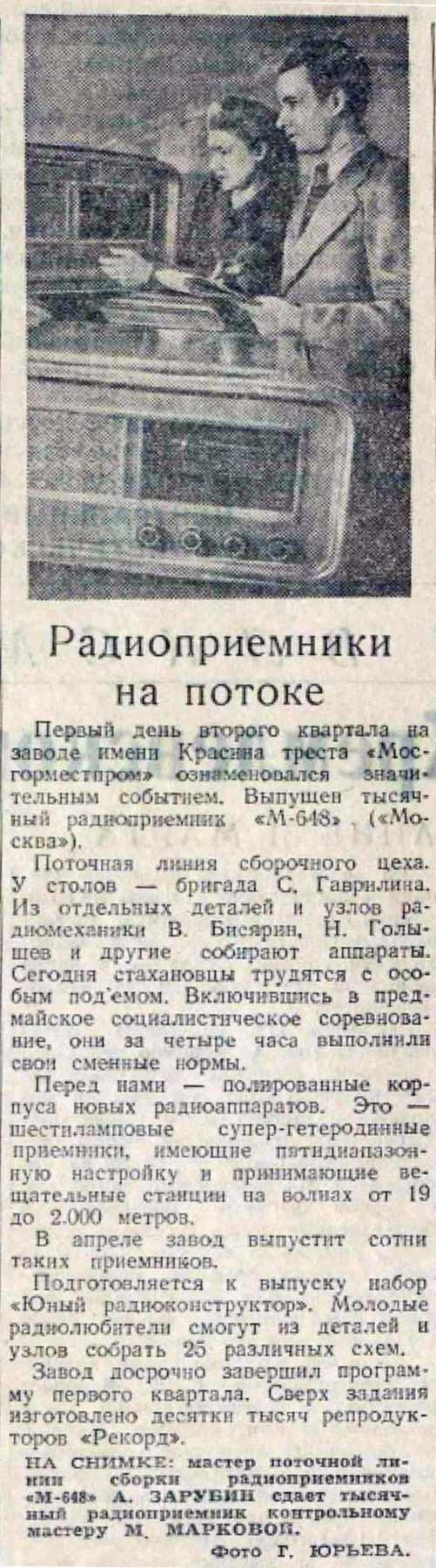

Вырезка из газеты о ламповом радиоприемнике «М-648»
