Акустическая система 6МАС 4 ( 6АС 416 )

Акустическая система 6МАС 4 ( 6АС 416 )

🔌Технические характеристики:

  • Диапазон воспроизводимых частот: 63...18000 Гц
  • Неравномерность АЧХ: ±5 дБ
  • Выходная мощность: 10 Вт
  • Коэффициент гармоник: 1%
  • Установленные динамики:

НЧ: 25ГДН-1-4 (10ГД-34)

ВЧ: 5ГДВ-1-8 (3ГД-31)

  • Габариты: 280х174х190 мм
  • Вес: 4,5 кг

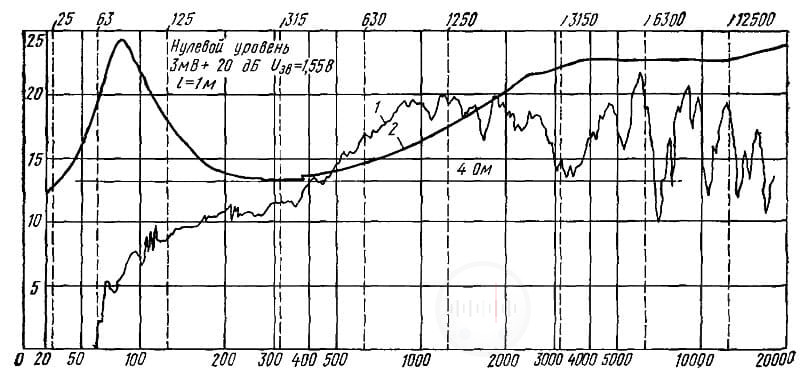

Частотно-амплитудная характеристика акустической системы «6МАС-4»

📖История и описание:

Акустическая система «6МАС-4» выпускалась с 1977 года Государственным ЭТЗ «ВЭФ» им.Ленина, а разработаны в КБ “Орбита” Это 2-х полосная акустическая система закрытого типа. Позднее получили название 6АС-416. Входили в комплект усилительно-коммутационного устройства VEF-101 Stereo.

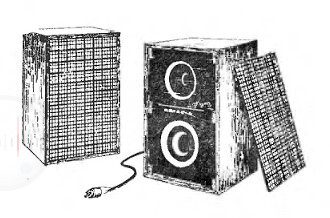

Внешний вид акустической системы «6МАС-4»

Корпус выполнен из фанеры. Лицевая панель закрывается деревянной рамой с тканью. Динамики закреплены изнутри лицевой панели, по центру, вдоль вертикальной оси. На задней стенке выход АС через шнур. Акустическая система имеет съемную декоративную панель. Декоративную панель снимают при прослушивании качественных музыкальных программ и при работе акустической системы на предельно допустимых мощностях. Снятие декоративной панели производится следующим образом: пальцами давят сбоку на выступающие края панели B ее верхней части и, потянув на себя, отделяют панель от акустической системы.
Прикрепление панели производится в обратном порядке снизу. При этом панель необходимо прижать в местах расположения крепежных защелок.

Цена акустической системы: 40 руб.

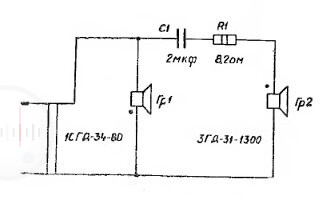

Принципиальная схема акустической системы «6МАС-4»

📁Дополнительная информация:


Обложка руководства по эксплуатации акустической системы «6МАС-4»
