Акустические системы 15АС6 15АС506 15АС306

Акустические системы 15АС6 15АС506 15АС306

🔌Технические характеристики:

  • Диапазон частот: 100 (-8 дБ) – 20000 Гц
  • Чувствительность: 78 дБ
  • Неравномерность АЧХ звукового давления в диапазоне частот 250...8000 Гц относительно уровня среднего звукового давления: ± 6 дБ
  • Направленность под углами к акустической оси:

в вертикальной плоскости ± 7°: ± 8 дБ

в горизонтальной плоскости ±25°: ± 8 дБ

  • Гармонические искажения АС, определяемые суммарным характеристическим коэффициентом гармоник в диапазоне частот:

250 – 1000 Гц: 4%

1000 – 2000 Гц: 3%

2000 – 6300 Гц: 3%

  • Сопротивление: 4 Ом
  • Минимальное значения импеданса: 3,2 Ом
  • Рекомендуемая мощность усилителя: 15 Вт
  • Паспортная мощность: 15 Вт
  • Используемые динамики:

НЧ/СЧ: 15 ГД-13

ВЧ: 3 ГДВ-1 (или 6 ГДВ-2)

  • Частота раздела фильтра: 2000 Гц
  • Вес: 2,6 кг
  • Размеры: 180х120х115 мм

📖История и описание:

Акустические системы «15АС-6», «15АС-506», «15АС-306» выпускались с 1979, 1983, 1987 года опытным заводом ВНИИРПА им. Попова, С-Петербург и Кировоградским заводом радиоизделий. Все АС одинаковы, разница в заводах, ГОСТ-ах, оформлении и ВЧ динамиках. 2-х полосная полочная АС закрытого типа. Особенностью АС является то, что по конструкции и параметрам они относится к классу «мини», обеспечивающих при малых размерах хорошее воспроизведение низких частот. Данная акустическая система стоила ровно 55 советских рублей.

Корпус выполнен в виде прямоугольного со скругленными углами ящика, изготовленного из пластмассы методом литья под давлением. На лицевой панели, вдоль вертикальной оси симметрии, расположены НЧ/СЧ и ВЧ динамики. Головка НЧ/СЧ выпускается тем же заводом, что и АС. Вся лицевая панель АС закрыта декоративной металлической перфорированной сеткой, которая защищает головки громкоговорителей от повреждений. В левом углу сетки расположен шильдик с фирменным знаком завода-изготовителя.


На задней стенке корпуса расположены шильдик с указанными на нем основными характеристиками и разъем.

Внутри корпуса, на задней его стенке, закреплена плата электрических фильтров. Плата выполнена из односторонне фольгированного стеклотекстолита, соединение элементов на плате осуществляется печатным монтажом. В конструкции фильтров применены резисторы типа С5-16В-8Вт, конденсаторы типа К73-17-73В. Катушки индуктивности на воздушных сердечниках.


Внешний вид фильтра акустической системы.

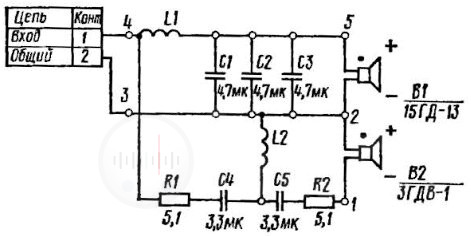

Схема фильтра акустической системы.
