🔌Технические характеристики:
- Чувствительность на обоих диапазонах: 70 мкВ.
- Выходная мощность:
Номинальная: 1 Вт.
Максимальная: 2 Вт.
- Номинальный диапазон воспроизводимых звуковых частот приёмного тракта — 160...3500 Гц, механической записи не уже — 160...10000 Гц.
- Частота вращения диска электропроигрывателя 33,33 и 45,11 об/мин.
- Коэффициент детонации 0,3 %.
- Уровень рокота 28 дБ.
- Потребляемая мощность 25 Вт.
- Габариты радиолы: 400х310х152 мм.
- Вес: 7,5 кг.
📖История и описание:
Стационарная транзисторная радиола «Серенада-306» с I-кв 1984 года выпускалась Владивостокским завод «Радиоприбор». Радиола состоит из двухдиапазонного транзисторного радиоприёмника и 2-х скоростного электропроигрывающего устройства III-ЭПУ-38М. В радиоле имеется плавная регулировка громкости и тембра по ВЧ. ЭПУ имеет микролифт и автостоп. Корпус у радиолы из пластмассы и дерева. Радиола «Серепада-306» соответствует требованиям ГОСТ 5651-82 и технических условий 2.021.024 ТУ.
Монофоническая радиола третьей группы сложности, предназначена для приема программ радиовещательных станций с амплитудной модуляцией в диапазонах длинных (ДВ) и средних (СВ), волн, а также для проигрывания грамзаписи с помощью электропроигрывающего устройства (ЭПУ).
Группа сложности входящих в радиолу компонентов соответствует таблице.
| Тракт АМ | ЭПУ |
| 3 | 3 |
Радиола предназначена для работы с внешней антенной. В качестве антенны допускается использовать отрезок изолированного провода длиной 4-5 м. В зависимости от местных условий приема внешняя антенна может быть расположена как внутри помещения, так и снаружи.

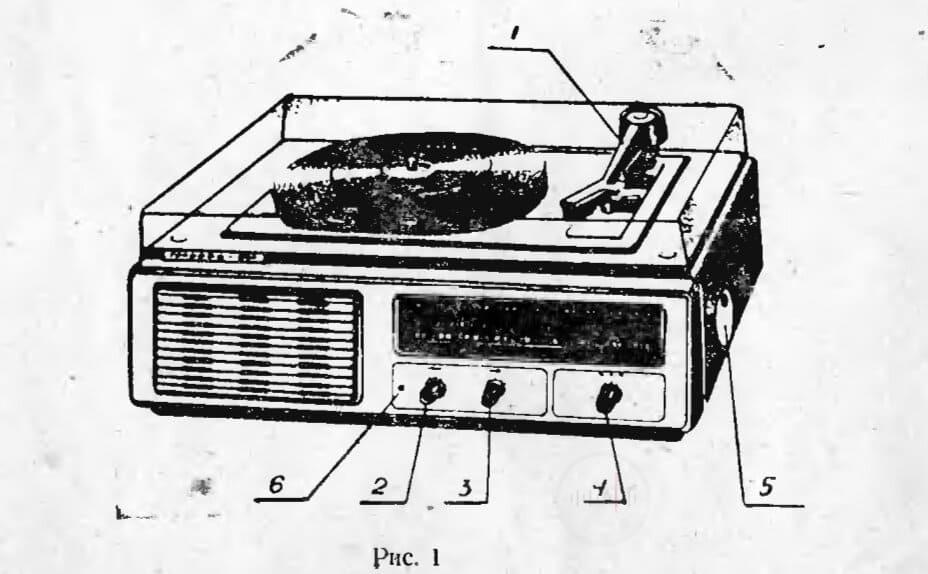

Расположение и назначение элементов управления радиолой и гнезда для внешних подключений показаны па рис. 1 и 2, где:
1 электропроигрывающее устройство.
2 ручка регулятора громкости включения и выключения радиолы.
3 ручка регулятора тембра.
4 ручка переключателя диапазонов.
5 ручка настройки.
6 индикатор включения радиолы в сеть.
7 розетка разъема для подключения внешней антенны САР1-Р.
8 защелка отсека для вставки плавкой разъема РБ-Д.

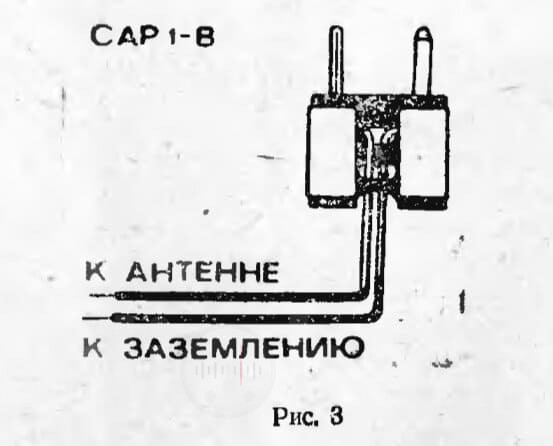

Подсоединение антенны и заземления к проводам вилки САР1-В, которая находится в комплекте с радиолой.

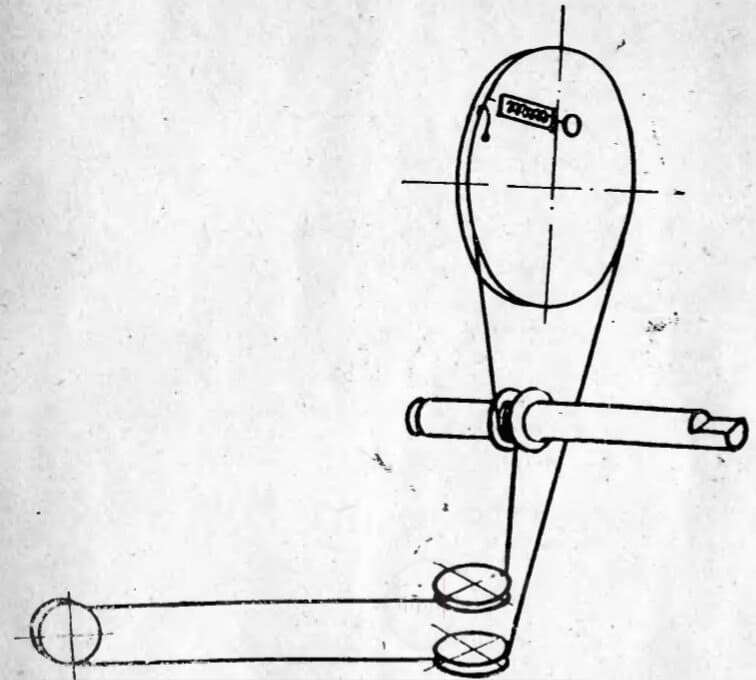

Схема кинематическая верньерного устройства радиолы «Серенада-306»

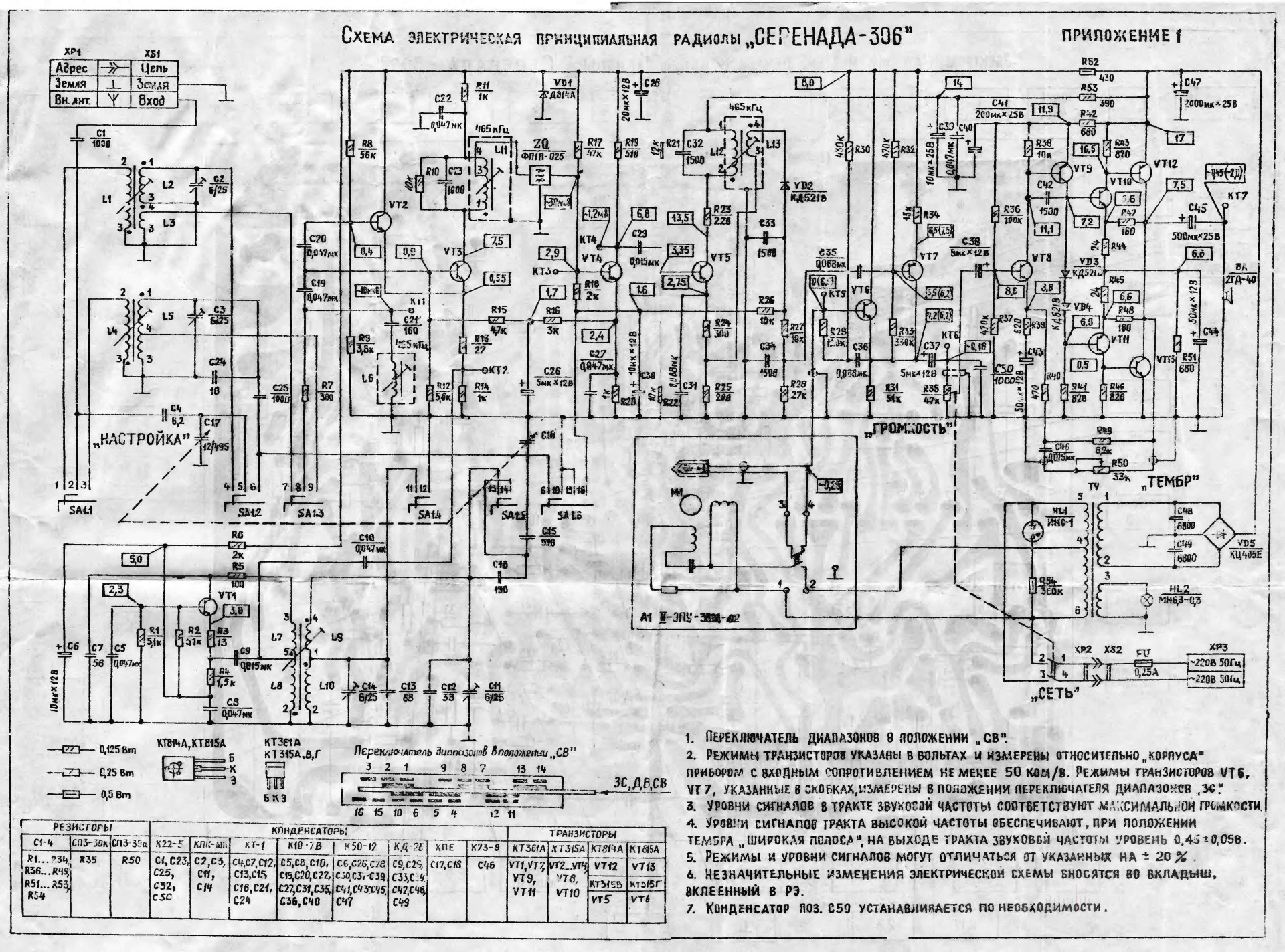

Схема электрическая принципиальная радиолы «Серенада-306»
📁Дополнительная информация:
Обложка руководства по эксплуатации радиолы «Серенада-306»
Рекламная брошюра, женщина с радиолой «Серенада-306»
