🔌Технические характеристики:
- Диапазоны принимаемых волн:
ДВ, СВ
КВ-1 76,0...40,0 м (3,96...7,5 МГц),
КВ-2 32,0...24,8 м (9,35...12,1 МГц),
УКВ-4,56...4,11 м (65,8...73,0 МГц)
Прием в диапазонах ДВ, СВ и КВ осуществляется на внешнюю антенну, а в диапазоне УКВ на асимметричный диполь
- Промежуточная частота:
тракта усиления ЧМ сигнала 465±2 кГц,
тракта усиления ЧМ сигнала 10,7±0,1 МГц
- Максимальная чувствительность при выходной мощности 50 мВт (не хуже):
со входа для внешней антенны в диапазоне ДВ 75 мкВ, СВ 50 мкВ, КВ 75 мкВ, УКВ (при Rвx=75 Ом) 5 мкВ;
- Реальная чувствительность (не хуже):
со входа для внешней антенны в диапазоне ДВ 150 мкВ, CB 100 мкВ, КВ 150 мкВ. УКВ (при Rвх=75 Ом) 10 мкВ;
с магнитной антенной в диапазоне ДВ 1,5 мВ/м, СВ 1,0 мВ/м;
в режиме «Местный прием» на ДВ и СВ 1,5 мВ
- Избирательность по соседнему каналу в диапазонах ДВ и СВ не менее 40 дБ
- Усредненная крутизна скатов резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала 6...26 дБ не менее 0,15 дБ/кГи
- Ширина полосы пропускания в тракте усиления ЧМ сигнала не уже 140 кГц
- Ослабление сигнала зеркального канала (не менее) в диапазоне ДВ 40 дБ, СВ 26 дБ, КВ 16 дБ, УКВ 40 дБ
- Действие АРУ: при изменении входного сигнала на 30 дБ выходное напряжение сигнала в диапазонах ДВ, СВ и КВ изменяется не более чем на 6 дБ
- Чувствительность усилителя НЧ со входа звукоснимателя при номинальной выходной мощности не хуже -200 мВ
- Пределы регулировки тембра на частотах 100 и 10000 Гц не менее 10 дБ
- Номинальная выходная мощность каждого канала при коэффициенте нелинейных искажений всего тракта усиления не более 2% 2,0 Вт
- Максимальная выходная мощность каждого канала не менее 3,0 Вт
- Полоса частот: воспроизводимых при радиоприеме звуковых радиовещательных станций в диапазонах ДВ, СВ, КВ не уже 100...3500 Гц, при радиоприеме на УКВ и при воспроизведении грамзаписи 100...10 000 Гц
- Среднее номинальное звуковое давление каждого канала не менее 0,45 Па
- Уровень фона по электрическому напряжению со входа усилителя НЧ не хуже -40 дБ
- Электропроигрывающее типа 1-ЭПУ-50 устройство
- Частота вращения диска ЭПУ 331/3, 45 и 78 об/мин
- Источник питания радиолы: сеть 50 Гц, 127 или 220 В
- Мощность, потребляемая от сети переменного тока, не более 50 Вт
- Габаритные размеры:
радиоприемника 624X325х180 мм
электропроигрывателя 120х320х180 мм
- Масса:
радиоприемника 12,5 кг.
электропроигрывателя 3,5 кг.
📖История и описание:

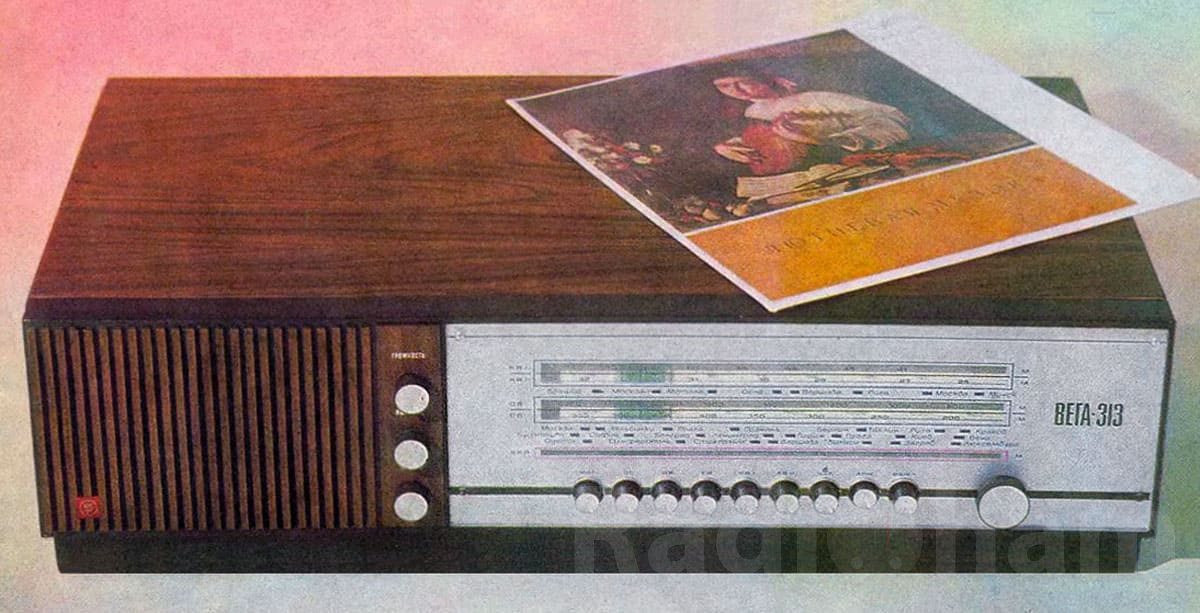

Стационарная транзисторная радиола «Вега-313» с I-кв 1973 года выпускалась на Бердском радиозаводе. Радиола «Вега-313» является монофоническим вариантом унифицированной стереофонической радиолы ''Вега-312-cтepeo'', серийно выпускавшейся с начала 1972 года. Настольная монофоническая радиола. Она представляет собой супергетеродинный радиоприемник III класса в монофоническое электропроигрывающее устройство. Радиола предназначена для приема монофонических передач радиовещательных станций с амплитудной и частотной модуляцией, а также для воспроизведения монофонической грамзаписи.

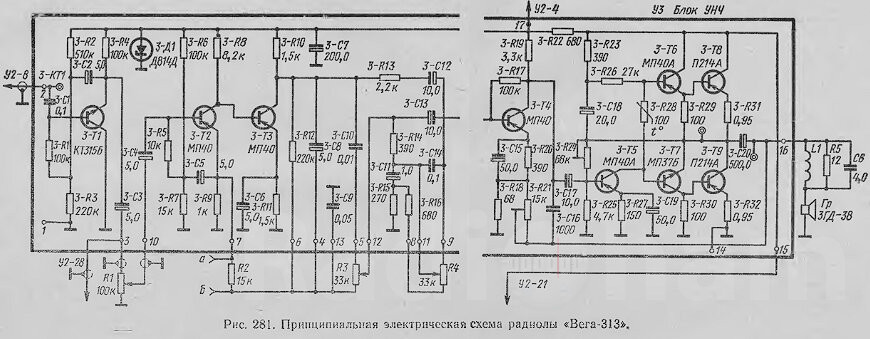

Принципиальная электрическая схема:
Монофоническая радиола «Вега-313» (рис. 281, 282) разработана на базе стереорадиолы «Вега-312». У неё отсутствует второй канал усилителя НЧ и блок стереодекодера, выносные громкоговорители заменены динамической головкой, стереофоническое ЭПУ заменено монофоническим. Это позволило получить недорогую модель III класса и обеспечить стабильность основных ее параметров при серийном производстве.
Конструкция и детали:

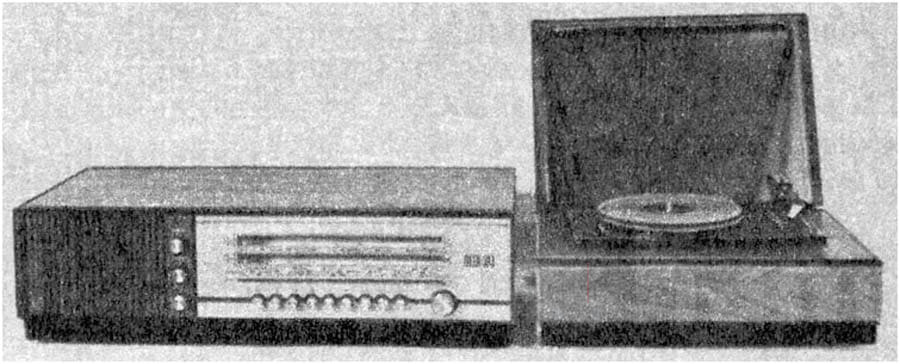

Радиола «Вега-313» состоит из блоков радиоприемника и электропроигрывателя. Ящик (корпус) радиоприемника деревянный с отделкой ценными породами дерева и пластмассовыми накладками.
Шкала и все основные органы управления (ручки настройки, регуляторов громкости, тембра, кнопки переключателя диапазонов) расположены на передней лицевой панели. На задней стенке корпуса приемника находятся гнезда для подключения антенн ДВ, СВ, КВ и УКВ, электропроигрывателя, магнитофона на запись, колодка переключения напряжения сети питания и колодка со шнуром для включения в сеть.

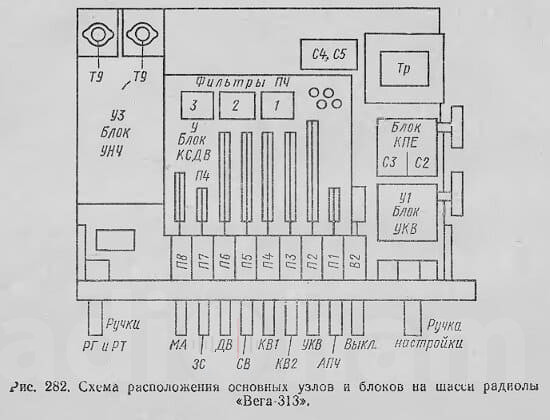

Расположение основных узлов и блоков на шасси показано на рис. 282.
Конструкция всех узлов и деталей радиолы «Вега-313» такая же, как у «Веги-312». Монтаж блоков УКВ, КСДВ-ПЧ и усилителя НЧ выполнен на печатных платах. На плате блока КСДВ-ПЧ расположены все узлы и детали входной цепи, преобразователя частоты и усилителя ПЧ трактов АМ и ЧМ сигналов. Переключение диапазонов осуществляется с помощью кнопочного переключателя типа П2К. Мощные транзисторы оконечного каскада усилителя НЧ 3-78 и 3-79 (типа П214А) для улучшения отвода тепла установлены на специальных радиаторах.

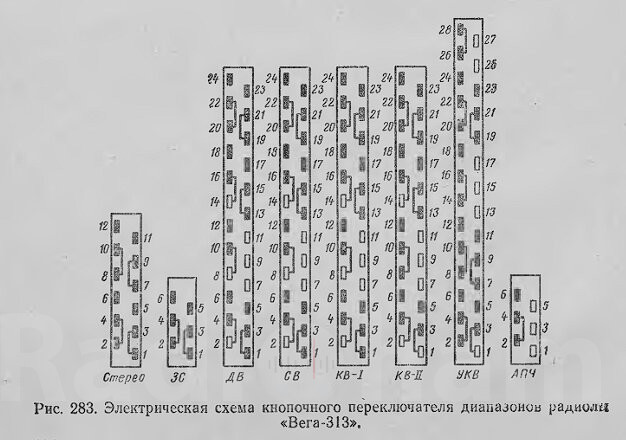

Электрическая схема кнопочного переключателя диапазонов радиолы «Вега-313»
📁Дополнительная информация:

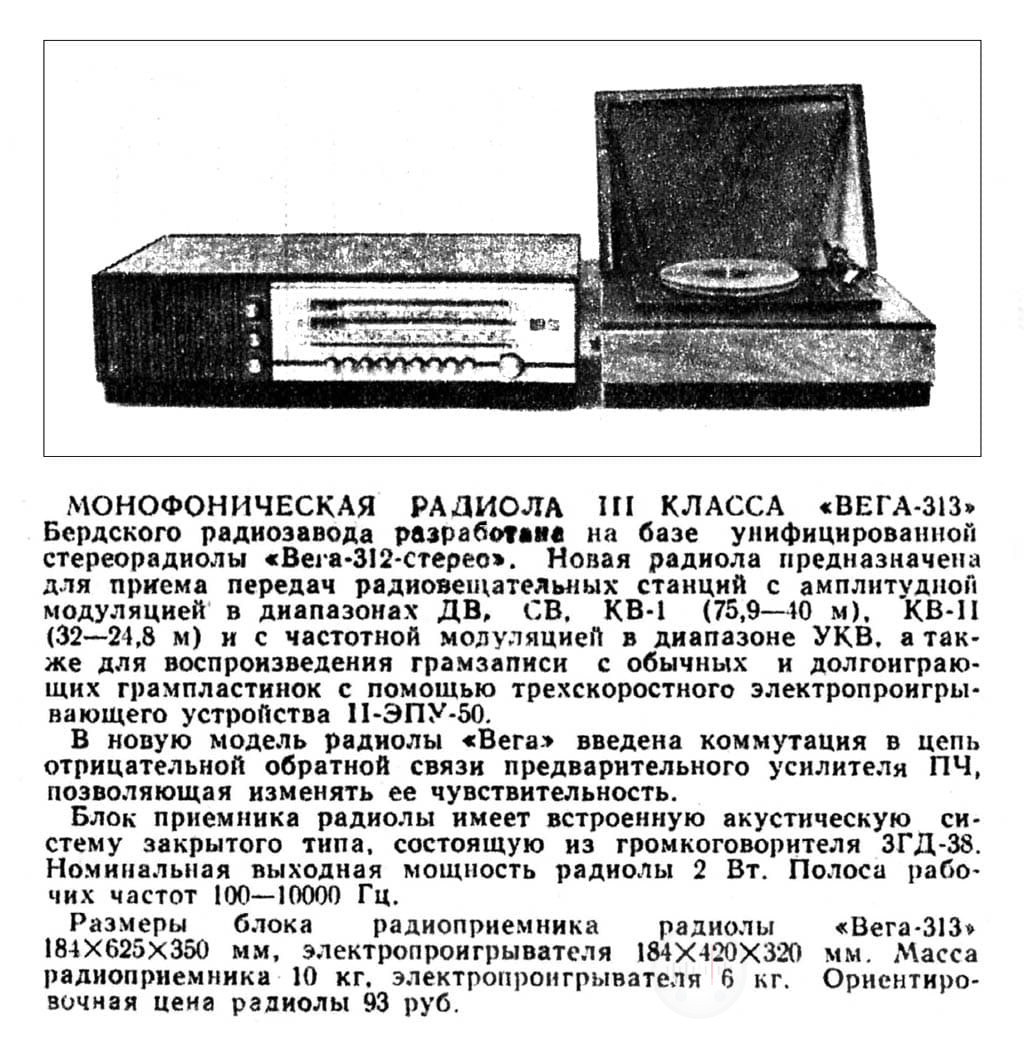

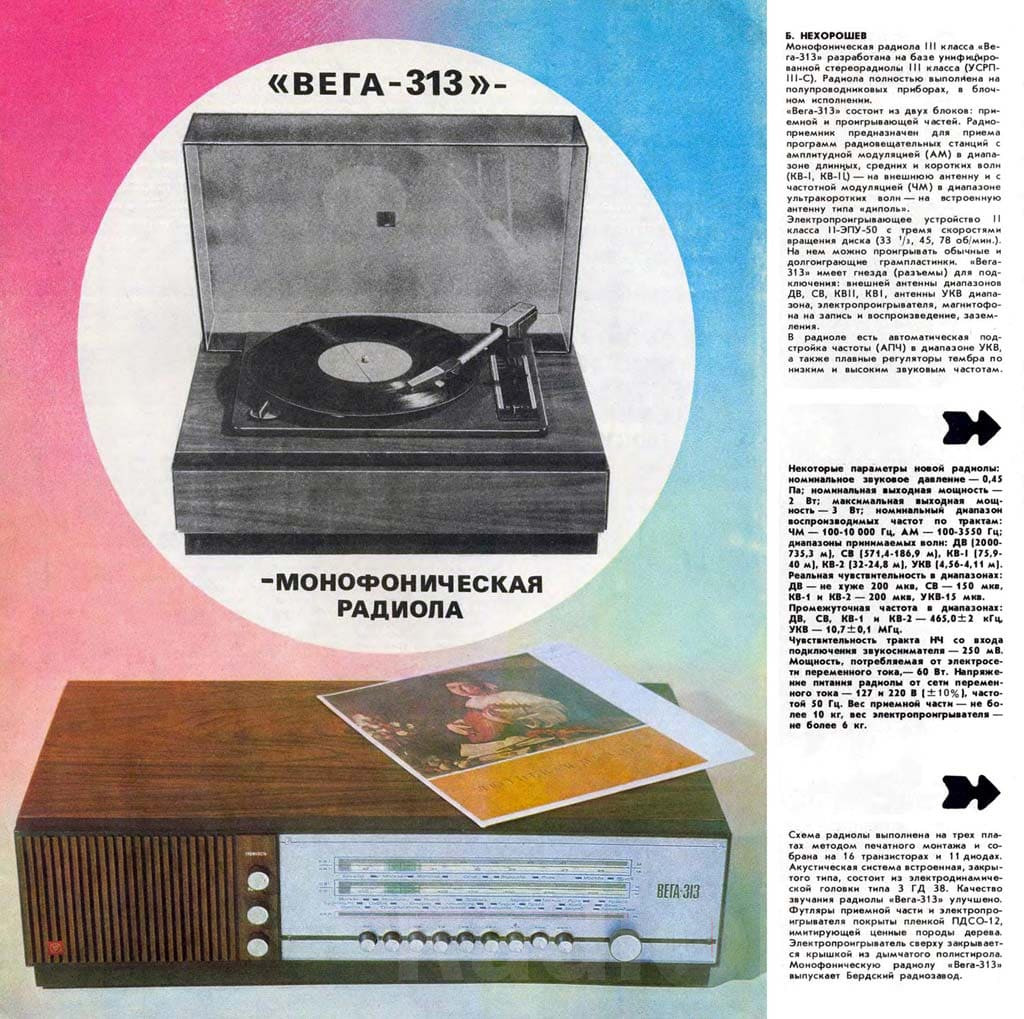

Информационные брошюры о радиоле «Вега-313»
