Радиола Сириус 316 Пано post ZaharK

🔌Технические характеристики:

Диапазоны принимаемых волн (частот), м (кГц, МГц):

ДВ- 2027...1050 (148...285)

СВ- 571,4...186,7 (525...1605)

КВІ- 75,9...40 (3,95...7,5)

KB2- 32...24,8 (9,35...12,1)

УКВ- 4,56...4,06 (65,8...74)

Чувствительность реальная с внешней антенной в диапазонах, не хуже, мВ:

ДВ- 0,2

CB- 0,15

KB- 0,2

УКВ- 0,015

Селективность по каналу, не менее, дБ: соседнему (при расстройке на ± 9 кГц) зеркальному в диапазонах,

ДВ СВ- 34
КВ- 10
УКВ- 26

Промежуточная частота, кГц, МГц:

AM- 465 +- 2

ЧМ- 10,7 +- 0,1

Регулировка тембра звуковых частот, не менее, дБ 6
Действие АРУ: при изменении сигнала на входе приемника на 30 дБ изменение напряжения на выходе приемника, не более, дБ 10
Полоса воспроизводимых звуковых частот, Гц:

AM- 100...3550

ЧМ- 100...10000

Выходная мощность, Вт:

номинальная- 1

максимальная- 4,5

Источник питания: сеть 50 Гц напряжением 220 B
Напряжение питания, 20 В
Ток, потребляемый радиолой при отсутствии сигнала на входе, не более 13 мА.
Потребляемая мощность: 40 Вт

📖История и описание:

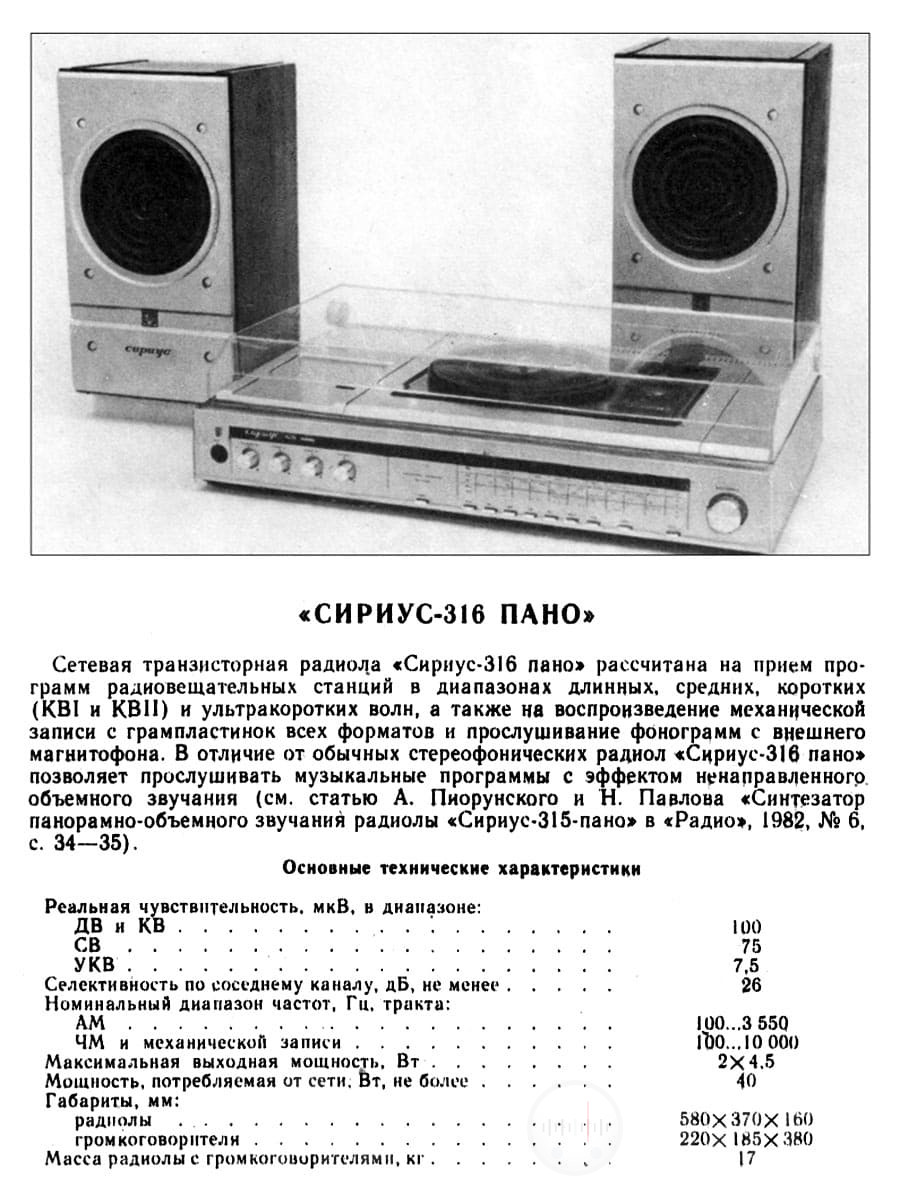

Радиола «Сириус-316-Пано» с 1985 года выпускалась Ижевским радиозаводом. Радиола рассчитана на приём радиостанций в диапазонах ДВ, СВ, КВ (2 поддиапазона) и УКВ, на воспроизведение грампластинок любых форматов и прослушивание фонограмм с внешнего магнитофона. Особенность модели, прослушивание монофонических программ с псевдостереоэффектом ненаправленного объемного звучания.

Принципиальная схема:

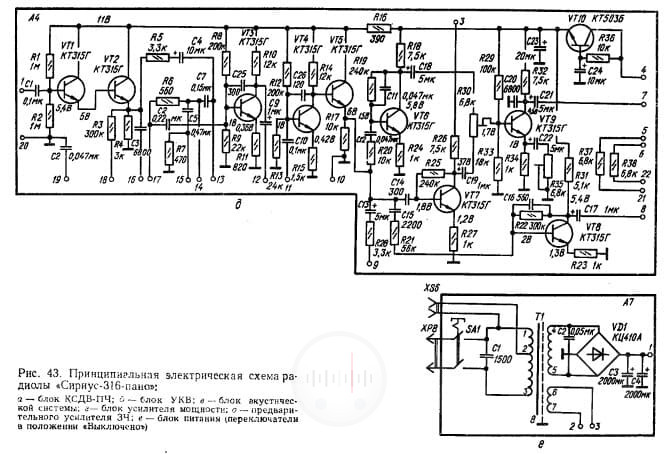

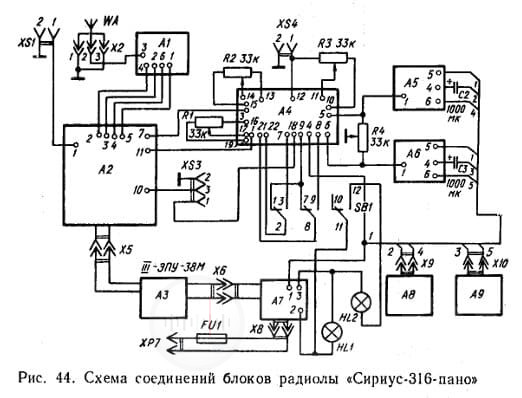

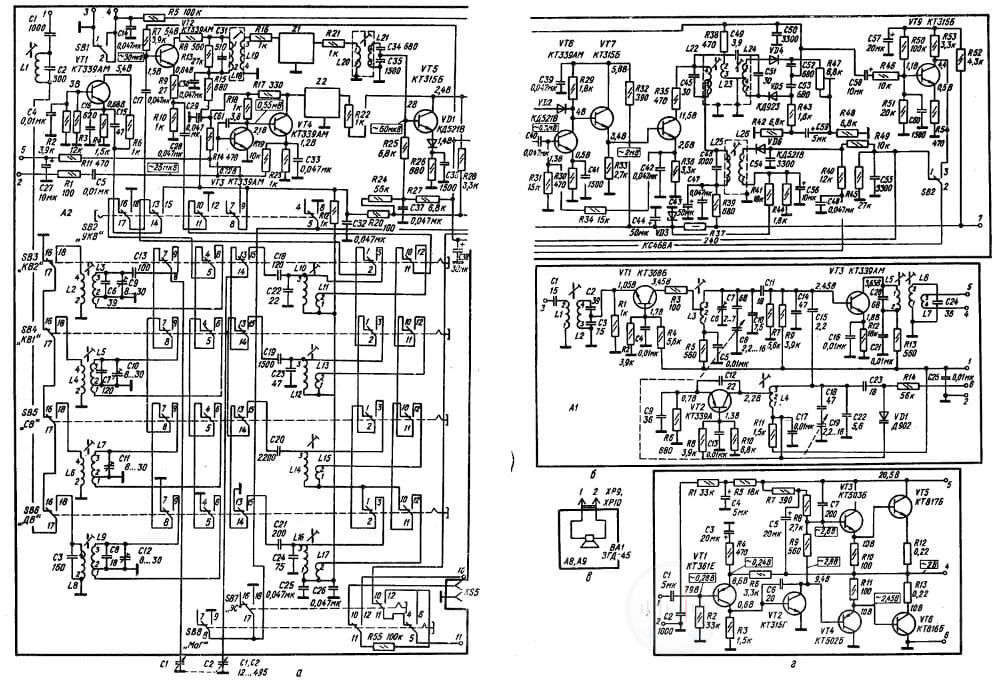

Электрическая схема (рис. 43) и конструкция радиолы состоят из следующих блоков (рис. 44): УКВ (А1), КСДВ-ПЧ (42), предварительного усилителя ЗЧ (44), усилителей мощности (А5, А6), питания (47) и акустических систем (48, 49).
Блок УКВ выполнен на транзисторах V1… VT3. При приеме передач высокочастотный сигнал с антенны через конденсатор С1 и катушку связи 11 поступает на входной контур L2C2C3. С него сигнал поступает на усилитель РЧ, выполненный на транзисторе VTI по схеме с общей базой. Нагрузкой транзистора VT1 является контур L3C6C7C8C10, настраиваемый на частоту сигнала с помощью переменного конденсатора С8. Усиленный высокочастотный сигнал поступает через конденсатор С11 на базу смесителя (VТ3), выполненного по схеме с общим эмиттером. Гетеродин собран на транзисторе VТ2 по схеме с общей базой. Контур гетеродина L4C18C19C22С23 и варикап VD1 настраиваются на соответствующую частоту с помощью переменного конденсатора С19, объединенного в один блок с конденсатором С8. Сигнал гетеродина поступает на базу транзистора VT3 через конденсатор С15. Нагрузкой смесителя является контур L5C20, индуктивно связанный с контуром L6C24. Оба контура образуют полосовой фильтр, настроенный на промежуточную частоту ЧМ тракта (10,7 МГц). Преобразованный сигнал, выделенный полосовым фильтром с помощью катушки связи L7, поступает на вход первого каскада усилителя ПЧ.

Блок КСДВ-ПЧ (А2) состоит из отдельного гетеродина (VT1), смесителя (Т2) тракта АМ и совмещенного усилителя ПЧ. Входные цепи диапазонов ДВ, СВ и КВ — одиночные контуры, индуктивно связанные с внешней антенной (L2, L4, L6, L8). Внешняя антенна подключается к катушкам связи через конденсатор С1. Для ослабления внешнего или паразитного внутреннего сигнала частоты, равной промежуточной (465 кГц), применен контур 11С2. Преобразователь выполнен по схеме с отдельным гетеродином (VT2 — смеситель, VT1 — гетеродин). Транзистор VT2 собран по схеме с общим эмиттером и двухконтурным фильтром в цепи коллектора, гетеродин схеме емкостной трехточки. Напряжение гетеродина снимается с обмотки связи катушки соответствующего диапазона и подается на эмиттер транзистора VТ2. Применение отдельной обмотки связи в гетеродине позволяет обеспечить оптимальную величину напряжения гетеродина, подаваемого на смеситель и уменьшить влияние частоты сигнала на частоту гетеродина.

Усилитель ПЧ- совмещенный. Усилитель ПЧ тракта ЧМ- четырехкаскадный. Сигнал с выхода блока УКВ поступает на базу транзистора VT3 (A2). Транзисторы VT3, VT4 включены по схеме с общим эмиттером и гальванической связью между собой. Нагрузкой транзистора VT4 служит пьезокерамический фильтр Z2, который обеспечивает селекцию тракта ЧМ. С пьезокерамического фильтра сигнал поступает на двухкаскадный усилитель (VT6, VT7), с эмиттерного повторителя (VT7) — на базу транзистора ѴТ8, нагрузкой которого служит контур L22C45. Частотный детектор собран на диодах VD4, VD5 по схеме симметричного дробного детектора. Резисторы R43 и R47 служат для симметрирования плеч дробного детектора. Сигнал ЗЧ снимается с конденсаторов С52, С53 и подается на предварительный усилитель VТ9. С этих же конденсаторов снимается напряжение и через фильтр R5С14 подается для АПЧ в блоке УКВ.

Усилитель ПЧ тракта АМ четырехкаскадный. Нагрузкой смесителя служит ФСС, состоящий из контуров L18...L21 и пьезокерамического фильтра 21. С фильтра сигнал поступает на базу транзистора ѴТ5 первого каскада усилителя ПЧ. Дальнейшее усиление сигнала осуществляется каскадами, выполненными на транзисторах VT6...VT8. Амплитудный детектор выполнен на диоде ѴD6 по последовательной схеме. Сигнал звуковой частоты с делителя 4549 через переключатель SB8 подается на вход усилителя 34.

В радиоле применена усиленная система АРУ. Сигнал АРУ через резисторы 407 подается на базу транзистора VT2 и через резисторы R27, R25 — на базу транзистора ѴТ5.
Усилитель ЗЧ состоит из предварительного усилителя с панорамно-объемным синтезатором (44) и двухканального усилителя мощности (А5, A5) Предварительный усилитель выполнен на транзисторах VT1...ѴТ5, входной каскад — на транзисторах VT1, VT2 по схеме составного транзистора для повышения входного сопротивления усилителя. Между транзисторами ѴТ2 и VT3 включены регуляторы тембра по высоким (R1) и низким (R2) звуковым частотам. Резистором R3 регулируется громкость. На выходе предварительного усилителя включен эмиттерный повторитель (ѴТ5). В режиме «моно» сигнал 3Ч через конденсатор С13 и резистор R4 (шасси) подается на усилители мощности, в режиме «пано» — на панорамно-объемный синтезатор.

Панорамно-объемный синтезатор сигнала представляет собой фильтр низких, средних и высоких частот, выполненный на транзисторах VT6...VT8. ЧХ левого канала формируется каскадом, выполненным на транзисторе ѴТ8. С помощью конденсаторов С15 и С16 обеспечивается спад ЧХ ниже и выше 1200 Гц. Сигнал с коллектора транзистора VT8 подается на регулятор баланса R4.
Частотная характеристика правого канала формируется каскадами, выполненными на транзисторах VT6, VT7. Эти каскады осуществляют подъем ЧХ на частотах 120 и 12000 Гц и завал на частоте 1200 Гц. С коллекторов транзисторов ѴT6 и VT7 сигналы низких и высоких частот подводятся к крайним выводам резистора R30. При перемещении движка этого резистора ме няется соотношение между коэффициентами передачи ФВЧ и ФНЧ. С движка резистора R30, на котором суммируются и балансируются эти сигналы, напряжение поступает на дополнительный каскад ЗЧ (VT9). Усиленный сигнал снимается с коллектора транзистора VT9 и подается на вход правого канала усилителя мощности. При соответствующем разносе акустических систем и балансировке усилителей мощности между акустическими системами возникает звуковая картина, создающая впечатление «объемности».
Усилитель мощности (А5, А6) выполнен по бестрансформаторной двухтактной схеме. Транзисторы VT1, VT2 образуют двухкаскадный усилитель напряжения, а транзисторы VT3...VT6 двухтактный усилитель мощности. Коррекция ЧХ усилителя осуществляется элементами С2, С3, C5, C6, R6.
Блок питания предназначен для работы радиолы от сети переменного тока напряжением 220 В. Двухполупериодный выпрямитель выполнен на диодной матрице VD1. Напряжение на блоки УКВ, КСДВ ПЧ и предварительного усилителя ЗЧ подается через стабилизатор, выполненный на транзисторе VT10 (A4).

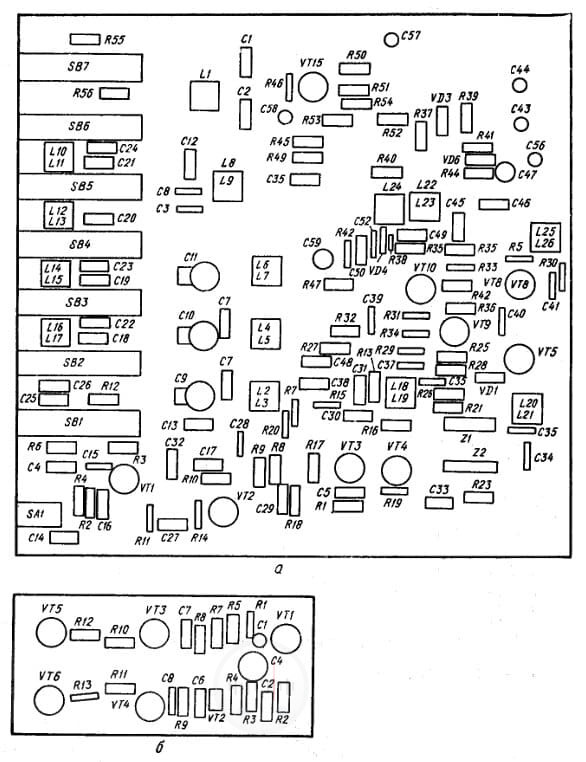

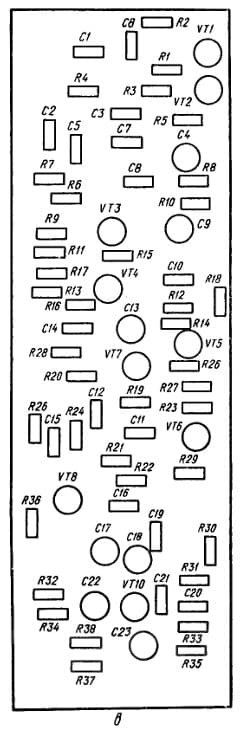

Рис. 45. Расположение узлов и деталей на платах КСДВ-ПЧ (а), усилителя мощности (6), предварительного усилителя ЗЧ (в) радиолы «Сириус-316-пано»

Конструкция и детали:

Конструкция радиолы — блочная. Корпус радиолы пластмассовый. На корпусе крепится ЭПУ типа 111-ЭПУ-38М. Сверху корпус закрыт прозрачной крышкой. Все органы управления выведены на переднюю панель. Гнезда для подключения внешней антенны, заземления, акустических систем, предохранитель и шнур сети выведены на заднюю стенку радиолы.
Схема радиолы выполнена на печатных платах из фольгированного гетинакса. Расположение узлов и деталей на платах показано на рис. 45.
