Стереофоническая радиола высшего класса Эстония 008 стерео post ZaharK

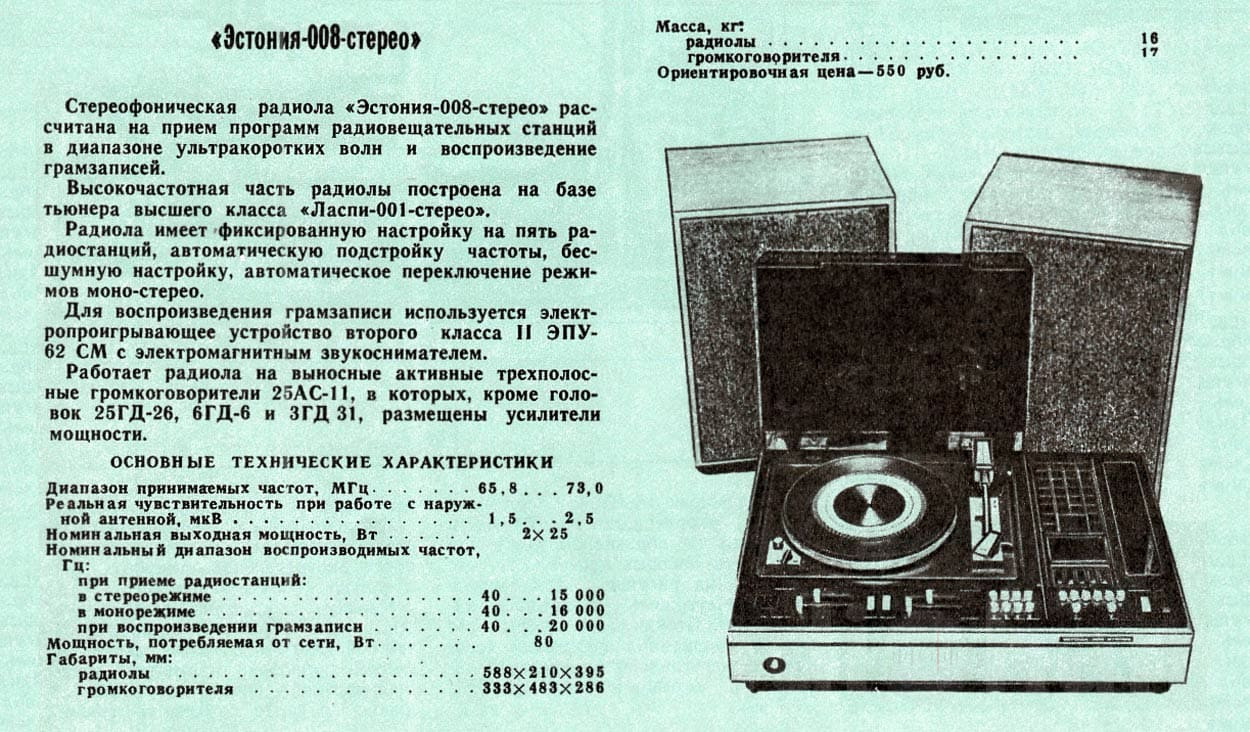

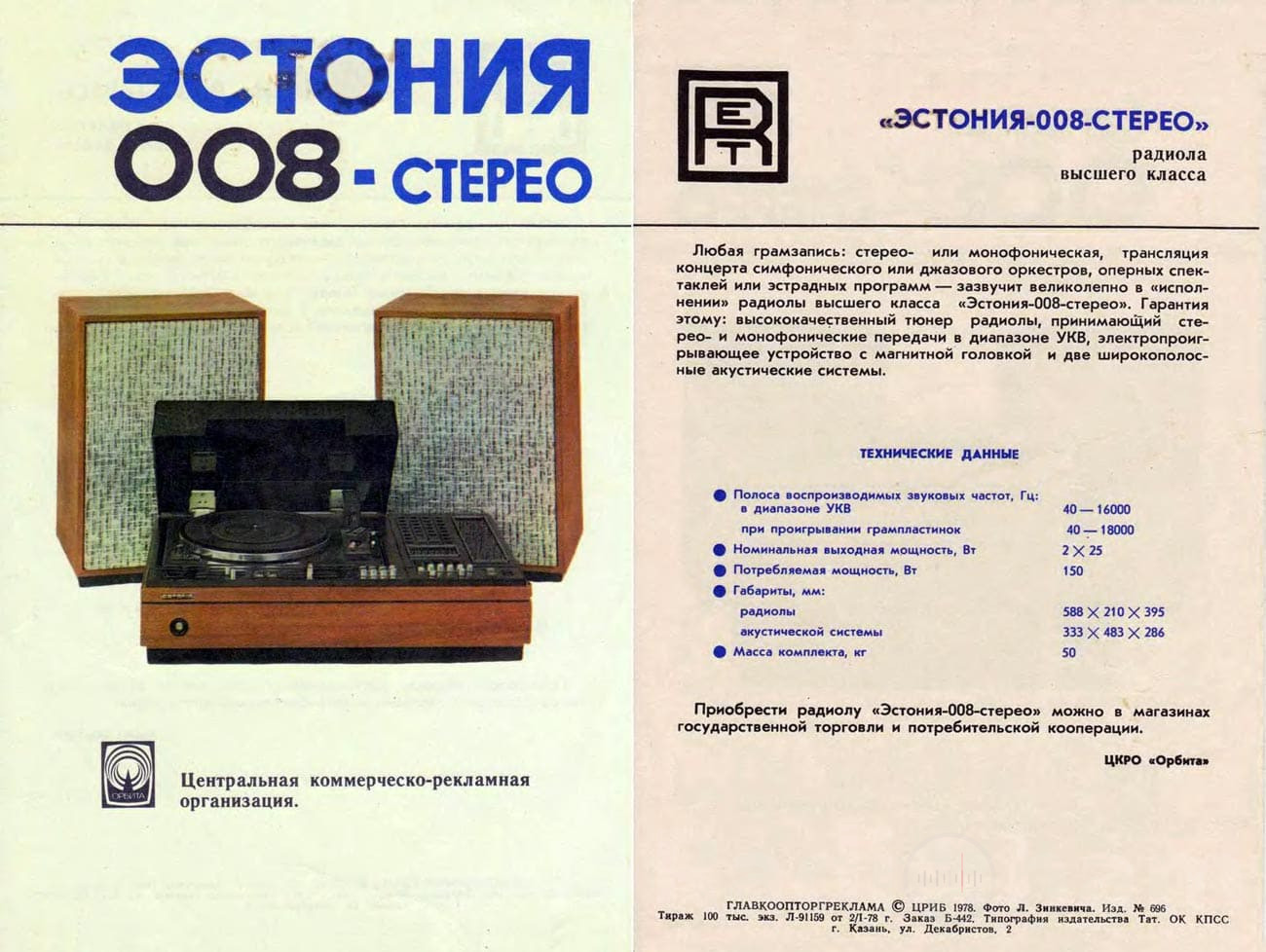

🔌Технические характеристики:

Диапазон принимаемых частот: 65,8...73 МГц.
Реальная чувствительность, при отношении сигнал/шум не менее 26 дБ — 2,5 мкВ.
Селективность по зеркальному и другим дополнительным каналам приема 66 дБ.
Выходная мощность:

Номинальная: 2х25 Вт.

Максимальная: 2х35 Вт.

Номинальный диапазон воспроизводимых частот:

При приёме радиостанций в режимах: стерео 40...15 000 Гц, моно 40...16 000 Гц,

При воспроизведении записей с грампластинок 40...20 000 Гц.

Коэффициент гармоник всего тракта по электрическому напряжению в монофоническом режиме, на частотах до 400 Гц 2 %, свыше 400 Гц 1,5 %.
Переходное затухание между стерео каналами при точной настройке на радиостанцию, на частотах, 300 Гц 24 дБ, 1000 Гц 28 дБ, 5000 Гц 2 дБ, 10000 Гц 15 дБ.
Уроврнь шума со входа звукоснимателя -66 дБ.
Диапазон регулировки громкости — 60 дБ.
Диапазон регулировки стереобаланса 8 дБ.
Диапазон регулировки тембра, на частотах 40 Гц и 16000 Гц ± 12 дБ.
Потребляемая мощность, не более 80 Вт.
Габариты радиолы без упаковки 588x210x395 мм, одного громкоговорителя (акустической системы) 330х483х386 мм.
Масса радиолы без картонной упаковки — 16 кг, одного громкоговорителя (акустической системы) не более 17 кг.

📖История и описание:

Стереофоническая радиола высшего класса «Эстония-008-стерео» с 1979 года выпускалась Таллинским заводом «Пунане-РЭТ». В данной радиоле имеются автоматическая подстройка частоты, бесшумная настройка, фиксированная настройка на пять радиостанций, раздельная регулировка тембра по низшим и высшим звуковым частотам, отключаемая система тонкомпенсации, регулировка стереобаланса. Для контроля качества приема и усиления сигнала предусмотрены стрелочный и световой индикаторы точной настройки, индикатор стереопередачи, два индикатора уровня выходной мощности в трактах НЧ, встроенная контрольная динамическая головка.Впервые в отечественной практике в радиоле “Эстония-008-стерео” применены так называемые активные громкоговорители, объединяющие усилители мощности и динамические головки с фильтрами – 25АСА-11.

Принципиальная схема:

Электрическая схема и конструкция радиолы состоит из тюнера и электрофона.
Электрическая схема тюнера (рис. 29) и конструкция выполнены по блочному принципу и состоят из следующих блоков (рис. 30): УКВ (У1), УПЧ(У2), стереодекодера (УЗ), переменных резисторов (У4), комбинированных (У5, У11).
Блок УКВ (У1) предназначен для усиления и преобразования напряжения принимаемого сигнала в напряжение промежуточной частоты. Он со стоит из двух каскадов УВЧ, гетеродина, смесителя и системы АРУ. Входная цепь представляет собой параллельный колебательный контур, индуктивно связанный с антенной (L2C2С3).

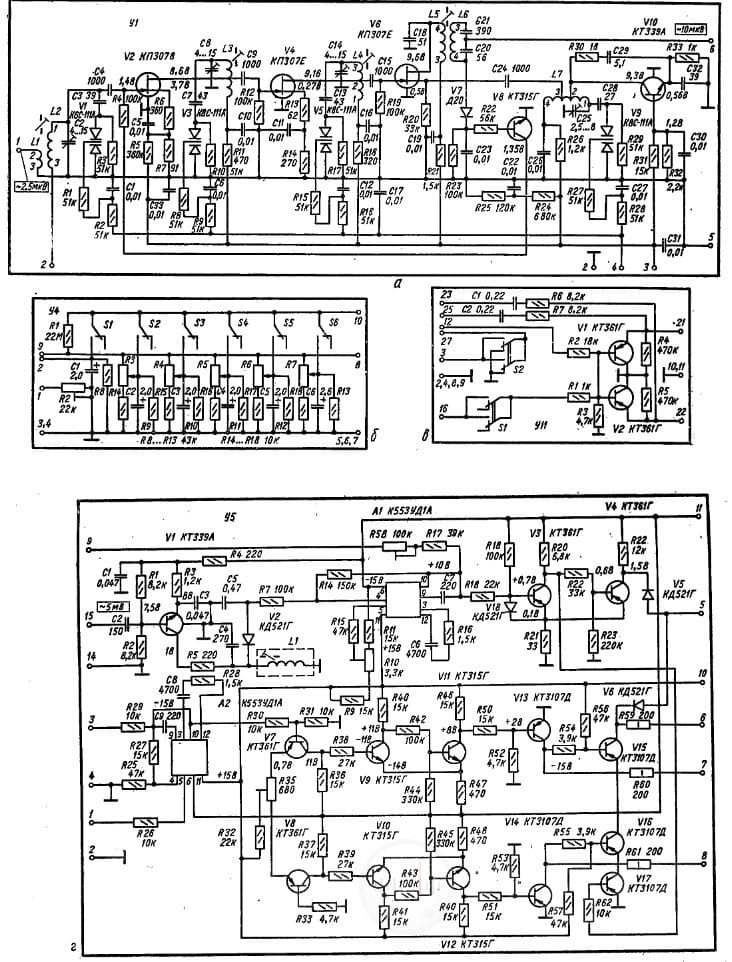

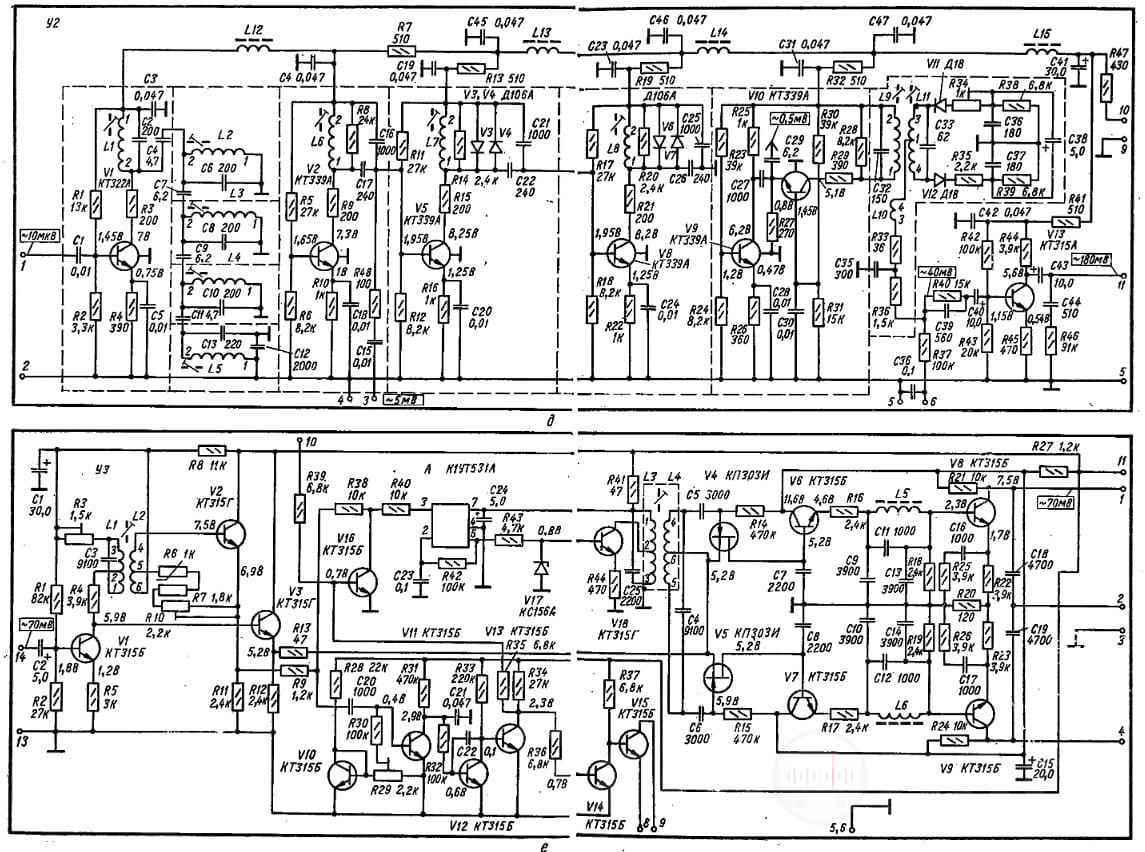

Рис. 29. Принципиальная электрическая схема тюнера радиолы «Эстония-008» стерео»:
а — блок УКВ; б — блок переменных резисторов; в — блок комбинированный; г — блок комбинированный; д — блок УПЧ; е — блок стереодекодера (переключатели в положении «Выключено»)

Первый каскад УВЧ собран по схеме с общим истоком на транзисторе V2, нагрузкой которого является контур, состоящий из катушки индуктивности L3, конденсаторов С7, С8, резистора R10 и варикапной матрицы V3. Для увеличения добротности контура применяется частичное включение транзисторов V2, V4. Схема второго каскада УВЧ (V4) аналогична схеме первого. Нагрузкой транзистора V4 является колебательный контур, состоящий из катушки индуктивности L4, конденсаторов С13, С14, резистора R17 и варикапной матрицы V5. Смеситель собран на транзисторе V6. Напряжение УВЧ поступает на затвор транзистора V6. На исток его через конденсатор С24 подается напряжение с гетеродина. Нагрузкой транзистора V6 является полосовой фильтр, настроенный на промежуточную частоту. Он состоит из катушек индуктивности L5, L6 и конденсаторов С18, С20 и С21.

Гетеродин выполнен на транзисторе V10 по схеме емкостной трехточки. Контур гетеродина состоит из катушки индуктивности L7, конденсаторов С25, С28 и варикапной матрицы V9. Схема АРУ собрана на транзисторе V8. — Детектор АРУ. диод V7, нагрузкой которого является цепочка C23R23. Напряжение АРУ поступает на затвор транзистора V2 и регулирует усиление первого каскада УВЧ. Особенностью блока УКВ является электронная перестройка, которая осуществляется с помощью варикапных матриц путем подачи регулируемого напряжения 2...22 В.
В блок УПЧ (У2) входят шесть усилительных каскадов, ФСС и дробный детектор. Первый каскад собран на транзисторе V1 по схеме с общим эмиттером. Нагрузкой транзистора служит ФСС. Второй каскад собран по аналогичной схеме на транзисторе V2. Нагрузкой его является колебательный контур, состоящий из катушки индуктивности L16, резистора R8 и конденсаторов С16, С17. Третий и четвертый каскады усиления собраны на транзисторах V5, V8. Нагрузкой транзисторов являются колебательные контуры, состоящие из диодов V3, V4, V6, V7 (двухсторонние ограничители), катушек индуктивности L7, L8 и конденсаторов С21, С22, С25, С26. Пятый каскад собран на транзисторах V9, V10 по каскадной схеме. Нагрузкой его является дробный детектор, собранный на диодах V11 и V12 по классической схеме с трансформаторной связью. Цепочка R33R36C35 — фильтр по промежуточной частоте.

Рис. 30. Структурная схема тюнера радиолы «Эстония-008-стерео

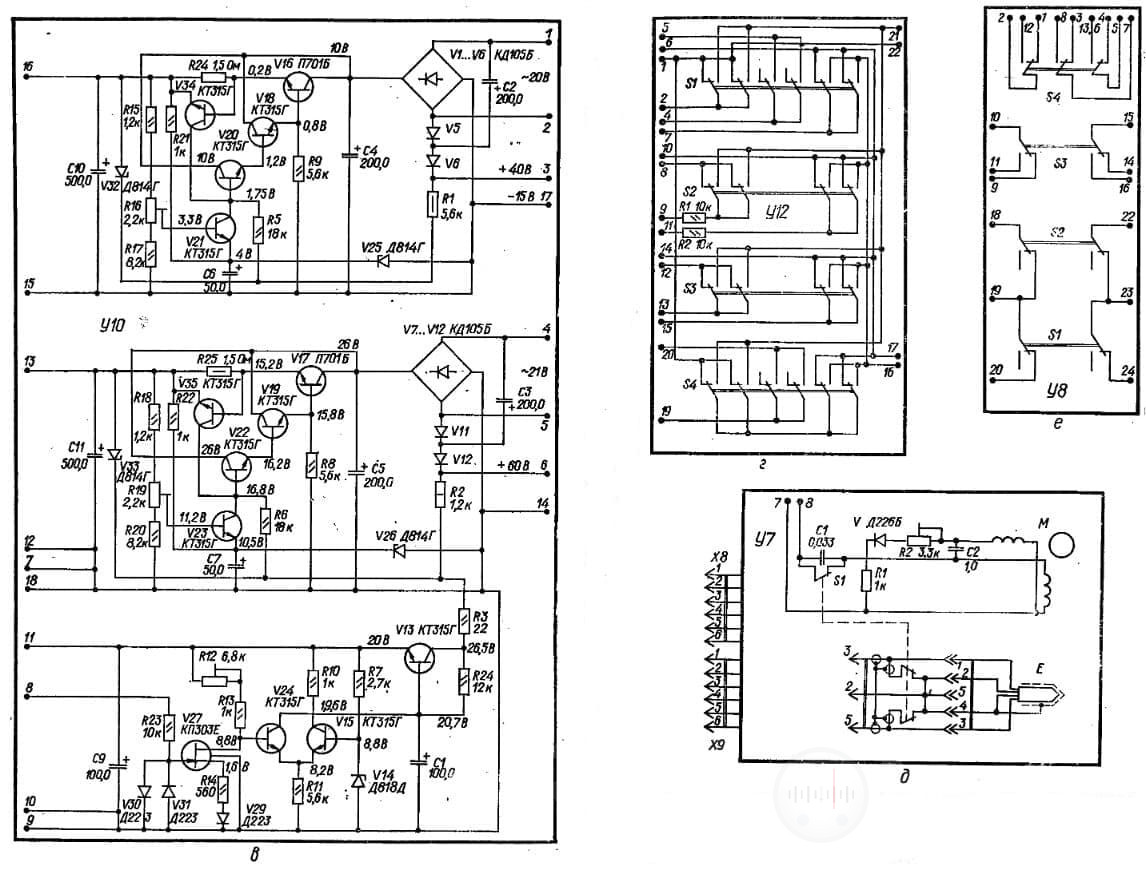

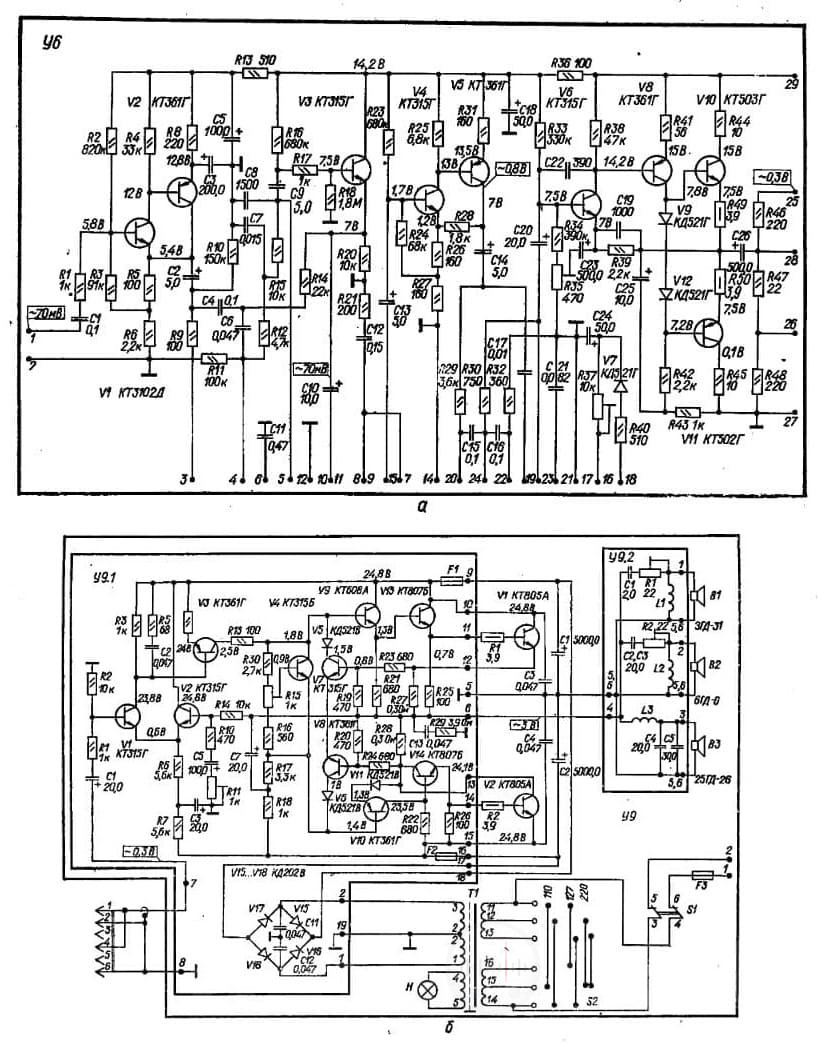

Рис. 31. Принципиальная электрическая схема электрофона радиолы «Эстония-008-стерео»:
а — блок предварительного УНЧ; б — блок оконечного УНЧ; в — блок стабилизатора; г — блок коммутации входов; д — блок ЗПУ; е — блок коммутации фильтров (переключатели в положении «Выключено»)

Каскад на транзисторе V13 апериодический усилитель с сильной отрицательной обратной связью, необходимой для обеспечения постоянного входного сопротивления. С выхода УПЧ комплексный стереосигнал поступает на вход стереодекодера через резисторы R6, R7, которые выполняют роль регулятора уровня.
Стереодекодер (УЗ) суммарно-разностного типа. Комплексный стереосигнал поступает на каскад восстановления поднесущей (V1). Второй каскад выполнен на транзисторе V2 по схеме с умножением добротности. В результате восстановления поднесущей стереосигнал превращается в полярно-модулированный сигнал, который через повторятель (V3) и резистор R13 подается на ключи V4, V5. Ключи управляются сигналом, поступающим с контура L4С4С25. Сигнал управления снимается с эмиттерной нагрузки R11 транзистора V2 и через резисторы R9, R38 и R40 подается на усилитель-ограничитель (А, V18).
При наличии поднесущей срабатывает схема автоматического переключения режимов «Моно-стерео» (V11...V13, V16). Если напряжение поднесущей превышает порог, устанавливаемый резистором R29, то усилитель на транзисторах V11...V13 закрывает транзистор V16 и поднесущая поступает на вход микросхемы А. Происходит разделение каналов А и В. Если во входном сигнале отсутствует напряжение поднесущей, транзистор шунтирует вход микросхемы и на выходе декодера присутствует суммарный сигнал. На транзисторах V6, V7 выполнены эмиттерные повторители. Фильтры L5С9С11, L6С10C12 подавляют поднесущую и надтональную частоты. Сигналы усиливаются усилителями на транзисторах V8 и V9.

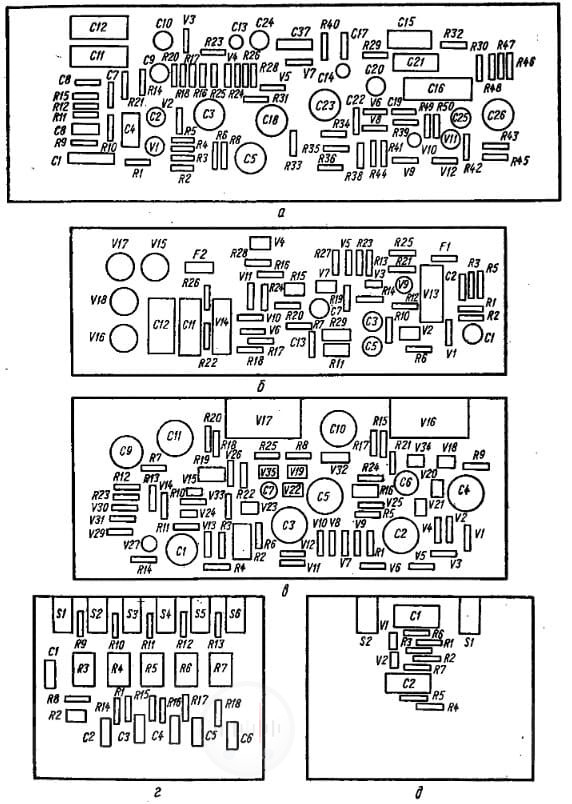

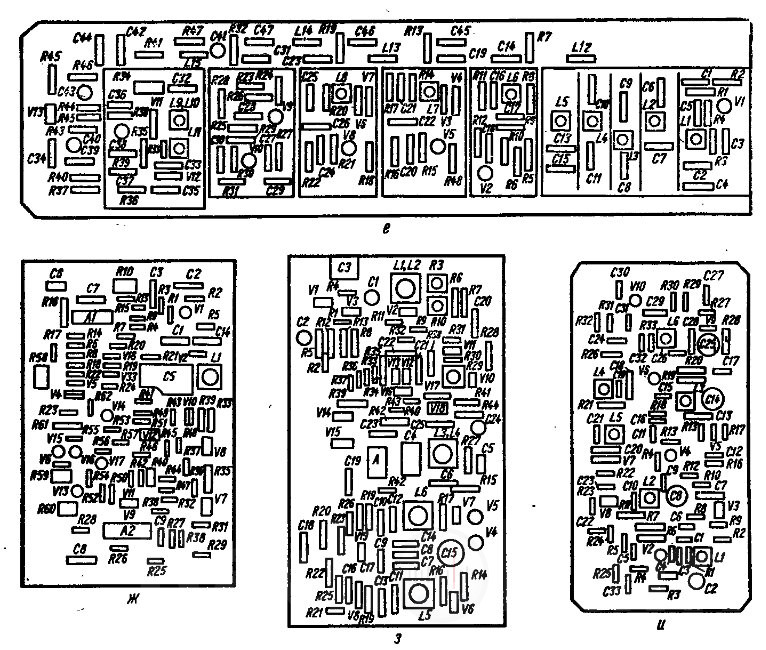

Рис. 33. Расположение узлов и деталей на платах предварительного УНЧ (а), оконечного УНЧ (б), стабилизатора (в), переменных резисторов (г), комбинированного блока (д), УПЧ (e), комбинированного блока (ж), стереодекодера (з) и УКВ (и) радиолы «Эстония-008-стерео»

Индикатор стереопередачи выполнен на транзисторах V13...V15. При работе радиолы в режиме приема сигнал поступает на детектор индикации (V2), усиливается и подается на стрелочный индикатор настройки Р. Одновременно это же напряжение подается на вход триггера Шмитта (V3, V4), который управляет ключами бесшумной настройки V1 и V2 (У11).

Световой индикатор точной настройки состоит из дифференциального усилителя на транзисторах V7, V8 и двух триггеров Шмитта (V10, V12 и V9, V11). С микросхемы А2 сигнал снимается для управления автоматической подстройки частоты.

Электрическая схема (рис. 31) и конструкция (рис. 32) электрофона выполнены по блочному принципу и состоят из следующих блоков: предвари- тельного УНЧ (У6), ЭПУ (У7), коммутации фильтров (У8), оконечного УНЧ (У9), стабилизатора (У10), коммутации входов (У12).
Блок УНЧ состоит из двух одинаковых предварительных усилителей, регуляторов громкости, тембра, стереобаланса, коммутации входов и фильтров и двух оконечных усилителей.
Предварительный усилитель НЧ (У6) состоит из входного каскада с глубокой отрицательной обратной связью (V1, V2), эмиттерного повторителя (V3) и телефонного усилителя (V6, V8, V10, V11). Контроль уровня сигнала осуществляется приборами Р1 и Р2. Сигнал на приборы подается с выпрямителя, выполненного на диоде V7.

Оконечный усилитель (У9) выполнен по двухтактной бестрансформаторной схеме. Входной каскад построен на транзисторах V1, V2 по дифференциальной схеме. Это увеличивает входное сопротивление каскада и создает глубокую отрицательную обратную связь по переменному и постоянному току. Транзистор V4 имеет тепловой контакт с радиатором оконечных транзисторов V1, V2 и регулирует ток оконечного усилителя. Предоконечный двухтактный усилитель выполнен на транзисторах V9, V13, V10, V14. В оконечном усилителе предусмотрен автономный блок питания, состоящий из трансформатора Т1 и выпрямительного моста (V15… V18).

Стабилизатор напряжения обеспечивает стабилизированным напряжением радиолу. Он состоит из трех выпрямителей, выпрямленное напряжение которых 15 (двух) и 20 В.

Конструкция и детали:

Блок радиолы состоит из двух частей: электрофона и тюнера. Электрофон (левая половина шасси) содержит проигрыватель 2ЭПУ — 62 СМ, две платы предварительного усилители НЧ, стабилизатор, трансформатор и органы управления низкочастотной частью радиолы. Тюнер (правая половина шасси) содержит тракт ЧМ, состоящий из блока УКВ, усилителя ПЧ, стереодекодера, двух комбинированных блоков автоматики и контрольного громкоговорителя.
Монтаж радиолы выполнен на отдельных печатных платах из фольги рованного гетинакса. Расположение узлов и деталей на платах показано на рис. 33.
