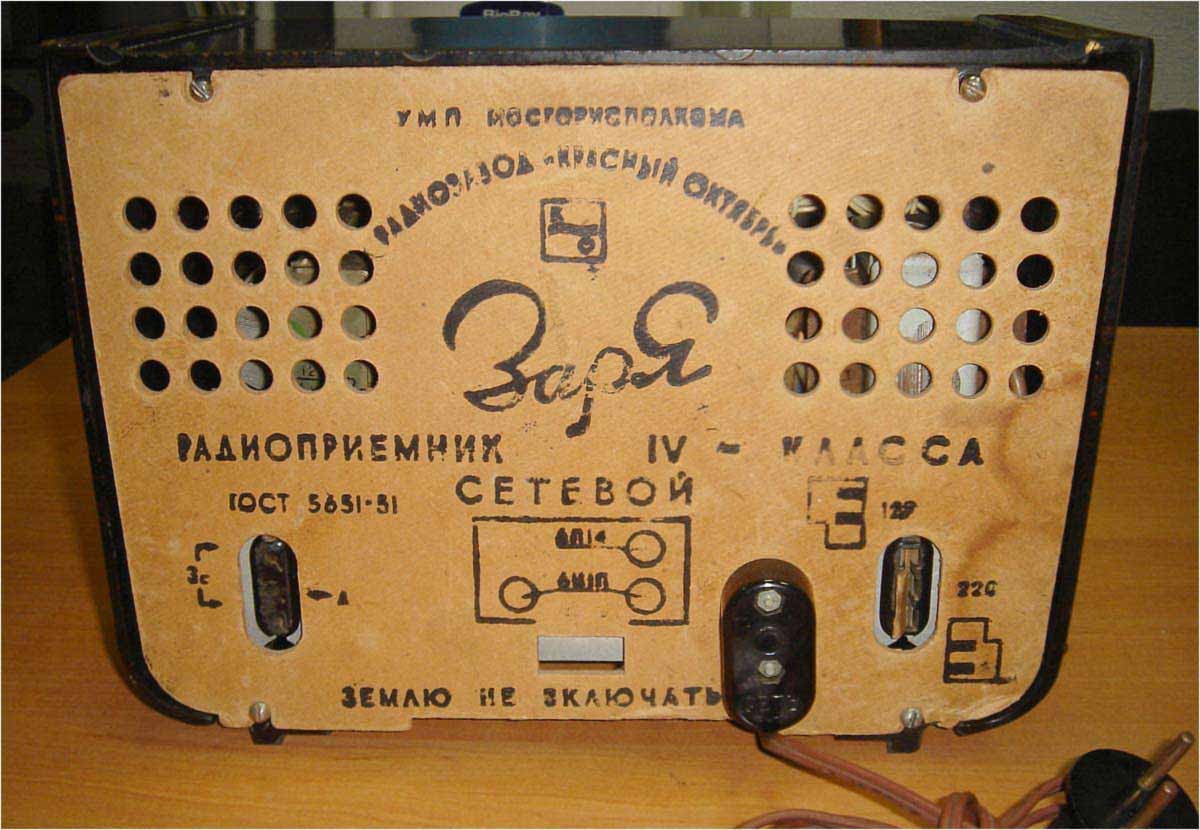

Задняя сторона радиоприемника «Заря»
🔌Технические характеристки:
- Диапазон принимаемых частот:
-Длинные волны — ДВ: 150...408 кГц
-Средние волны — СВ: 525...1605 МГц
- Чувствительность на обоих диапазонах: не хуже 400 мкВ.
- Избирательность: ослабление чувствительности при расстройке на +-10 кГц не менее 16 дБ.
- Выходная мощность: 0,5 Вт.
- Потребляемая мощность: 30 Вт.
- Размер: 290х208х160 мм.
- Вес: 4 кг.
📖История и описание:
Радиоприёмник сетевой ламповый «Заря» выпускался с осени 1958 года Московским заводом «Красный Октябрь». Радиоприёмник ''Заря'' трёхламповый 6И1П (2шт) и 6П14П супергетеродин предназначенный для приёма радиостанций, работающих в диапазонах ДВ, СВ и прослушивания грамзаписи от внешнего проигрывателя. В качестве детектора и источника напряжения АРУ служит диод типа Д2Д. Оконечный каскад охвачен отрицательной обратной связью. Выпрямитель собран по автотрансформаторной однополупериодной схеме на двух диодах типа ДГ-Ц27. Ручка настройки имеет замедление 5:1. Переключатель клавишный и осуществляет включение — выключение, переключение на диапазоны ДВ, СВ и подключение внешнего звукоснимателя. Для безопасности при замене ламп и мелком ремонте при снятии задней стенки приёмника отключается разъём питающего напряжения. В приёмнике используется громкоговоритель 1ГД-9. Питается приёмник от сети с напряжением 127 или 220 в. Корпус радиоприёмника выполнен из углеродистой пластмассы. Цена радиоприёмника 28 рублей 75 копеек (после денежной реформы 1961 года)

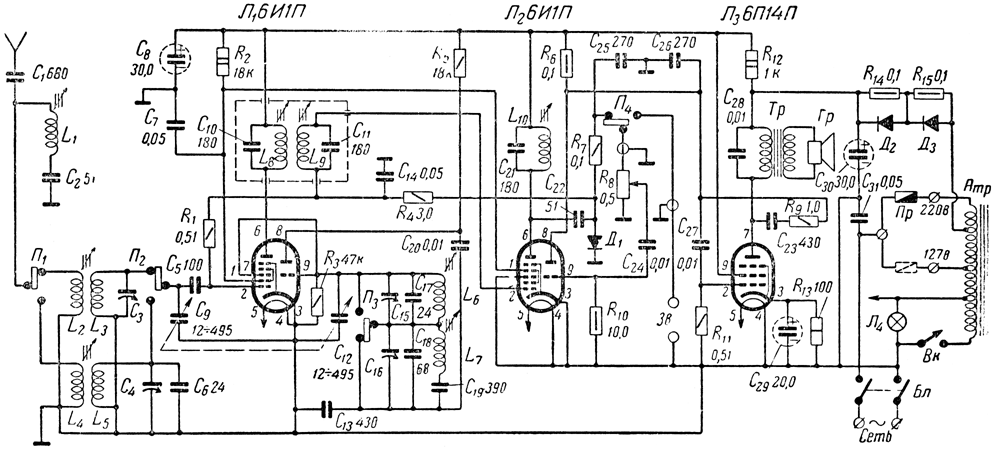

⚙ Схема радиоприемника «Заря»
