Портативный радиоприёмник ВЭФ 206 VEF 206 post ZaharK

🔌Технические характеристики:

Диапазоны принимаемых волн:

Длинные волны: 2000-735,3 м (150-408 кГц)

Средние волны: 571,4-186,9 (525-1605 K4)

Короткие волны: 150-60 м (2,0-5,0 МГц) 60-41 м (5,0-7,5 МГц) 31-25 м (9,3-12,1 МГц) 19 м (15,1-15,45 МГц) 16 м (17,7-17,9 МГц) 13 м (21,45-21,75 МГц)

Промежуточная частота: 465±2 кГц
Средняя чувствительность:

в диапазонах ДВ, СВ — 1,0 мВ/м

в диапазонах КВ — 80 мкВ

Выходная мощность: 150мВт.
Размеры: 240х305х105 мм
Масса (без батарей): 2,7 кг

📖История и описание:

Радиоприемник «ВЭФ-206» «VEF-206» с 1973 года выпускал Рижский электротехнический завод «ВЭФ». Радиоприёмник ''VEF-206'' — это экспортный вариант приёмника ''ВЭФ-202''. Радиоприёмник выпускался также под наименованиями ''VEF-206" VEGA и ''VEF-206" Reneva electronic, возможно и под другими наименованиями. Данный радиоприемник на 10 транзисторах предназначен для приема радиовещательных станций в диапазонах длинных, средних волн на внутреннюю магнитную или наружную антенну и коротких волн (13, 16, 19, 31-25, 60-41, 150-60 м) на телескопическую или наружную антенну, а также для магнитной звукозаписи. К приемнику можно подключить внешний громкоговоритель с сопротивлением звуковой катушки 8 Ом или головной телефон с сопротивлением 50-120 Ом.

Применяемые транзисторы:

П423 — гетеродин
МП40 — стабилизатор
П423 — усилитель ВЧ
П423 — смеситель
П422(х2) — усилитель промежуточной частоты
МП41(х4) или МП40(х3) и МП41А — усилитель низкой частоты

Установка элементов питания радиоприемника:
а) отвернуть два винта, крепящие крышку отсека питания, и снять крышку;
б) вставить в отсек источника питания 6 элементов типа «Марс» 373, согласно рисунку на задней крышке приемника.
При вставлении элементов питания обратите внимание на правильное их положение.
Три элемента справа должны быть вставлены центральным выступом вверх, а слева — вниз;
в) поставить крышку и завернуть винты.

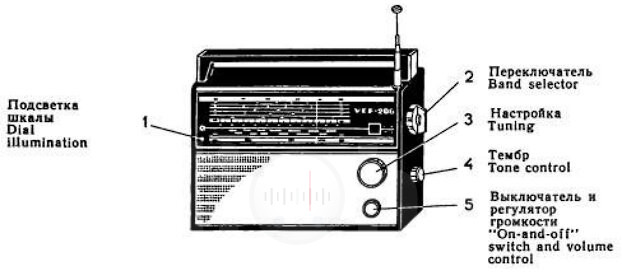

Эксплуатация радиоприемника «VEF-206»:
Включение: Включение радиоприемника и регулировка громкости производится путем поворота ручки регулятора громкости (5) по часовой стрелке до щелчка.
Настройка: Настройка на станции производится вращением ручки настройки (3).
Для лучшей ориентации настройки в темноте включить лампочки подсветки шкалы нажатием кнопки 1.
Тембр: Ручкой тембра (4) установить приятный для слушателя тембр звучания.
Переключение: Переключение диапазонов производится поворотом ручки барабанного переключателя 2.
Телескопическая антенна: При пользовании антенной, ее необходимо выдвинуть сначала за головку, а затем каждое колено в отдельности до упора (всего 7 колен).
