Портативный транзисторный радиоприёмник Гиала post ZaharK

🔌Технические характеристики:

Принимаемые частоты: ДВ (150...408 кГц) и СВ (525...1600 кГц) на магнитную антенну.
Чувствительность приёмника в диапазоне ДВ — 1 мВ/м, СВ — 2 мВ/м.
Избирательность:

по соседнему каналу в диапазоне ДВ — 30 дБ, СВ — 35 дБ;

по зеркальному каналу в диапазоне ДВ — 40 дБ, СВ — 30 дБ.

выходная мощность:

максимальная 270 мВт.

номинальная 150 мВт.

КНИ 5%.
В приёмнике предусмотрены: ручная регулировка громкости глубиной 45 дБ; АРУ.
АРУ поддерживает уровень выходного сигнала в пределах 5-7 дБ, при изменении входного сигнала на 26 дБ.
Питание: от 2-х батарей КБС-Л-0,50.
Потребляемый ток в режиме:

покоя — 7 мА

при номинальной мощности — 40 мА

Работоспособность аппарата сохраняется при снижении питания до 3,5 В.
Размеры приёмника: 255х155х67 мм.
Вес без батарей: 1,5 кг.

📖История и описание:

Портативный транзисторный радиоприёмник 4-го класса «Гиала» с 1968 года выпускал Грозненский радиотехнический завод. Радиоприёмник выполнен по супергетеродинной схеме на 7-ми транзисторах и 2-х п/п диодах.

Радиоприёмник разрабатывался и производился при участии специалистов Воронежского радиозавода. Документация по радиоприёмнику впоследствии была передана на Бакинский радиозавод, где он с небольшими конструктивными модернизациями и доработками выпускался под названием ''Хазар-401''. Радиоприёмник ''Гиала'' выпускали 2 вариантах внешнего оформления, обычном и подарочном, в широкой цветовой гамме корпуса. Выпускались так же модели и со смешанным цветом корпуса, лицевой панели и задней крышки. Выпуск радиоприёмника закончился в 1971 году. Всего за все годы заводом было выпущено 742.388 радиоприёмников.

Входная цепь:

Катушки входных контуров средних и длинных волн (L1 и L3) и соответствующие им катушки связи (L2, L4) намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 3.34).

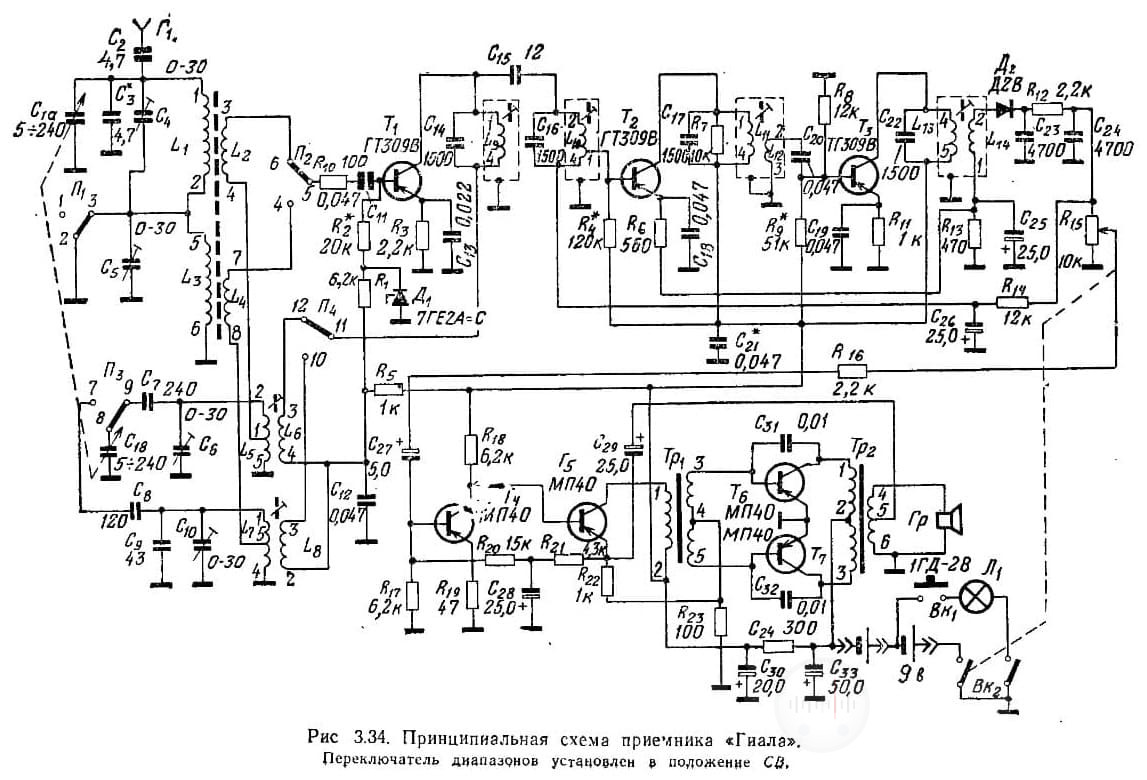

Принципиальная схема радиоприемника «Гиала»

При работе на длинных волнах катушки L1 и L3 включаются последовательно, а на средних волнах катушка L3 замыкается накоротко. Связь входных контуров с базой транзистора Т1 преобразователя частоты индуктивная.
Наружная антенна к входному контуру подключается через конденсатор связи С2.

Преобразователь частоты и гетеродин:

Преобразователь частоты собран на транзисторе Т1 типа ГТ309В по схеме с совмещенным гетеродином. Гетеродин собран по схеме индуктивной трехточки. Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора T1 80-120 мв. Напряжение гетеродина и сигнала с входного контура с помощью катушки связи L2 или L4 подается на базу транзистора Т1. Нагрузкой преобразовательного каскада является двухконтурный полосовой фильтр. Полоса пропускания по ПЧ 6-8 кгц на уровне -6 дб. Связь полосового фильтра с первым каскадом усилителя ПЧ автотрансформаторная. Для повышения стабильности работы гетеродина при снижении напряжения питания в цепь базы транзистора T1 включен стабилитрон Д1 типа 7ГЕ2А-С. Он обеспечивает опорное напряжение 1,4±0,1 в при разряде батареи питания на 30%, т. е. до 6,3 в. Режим работы транзистора Т1 определяется величинами сопротивлений резисторов R1, R2 и R3. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Т1 2- 5 мкв при выходном напряжении на нагрузке усилителя НЧ 180 мв.

Усилитель и детектор:

Двухкаскадный усилитель промежуточной частоты собран на транзистоpax T2 и типа ГТ309В, включенных по схеме с общим эмиттером. Первый
каскад усилителя ПЧ собран на транзисторе Т2, в коллекторную цепь которого включен одноконтурный фильтр ПЧ L11C17, зашунтированный резистором R7 для расширения полосы пропускания до 12-16 кгц. Второй каскад усилителя ПЧ собрана транзисторе Т3, в коллекторную
цепь которого включен одноконтурный фильтр ПЧ L13C22 с полосой пропускания 30-40 кгц на уровне-3 дб.

Детектор сигнала приемника выполнен на диоде Д2 типа Д2в. Нагрузкой детектора служит переменный резистор R15, с которого через резистор R16 разделительный конденсатор С27 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ.
Для автоматической регулировки усиления используется постоянная составляющая тока диода Д2, с помощью которой регулируется базовый ток
транзистора Т2 первого каскада усилителя. Напряжение АРУ снимается с нагрузки детектора Д1 и через резистор R14 подается на базу транзистора Т2.

Усилитель низкой частоты:

Трехкаскадный усилитель низкой частоты собран на транзисторах T4, Т5, Т6 и Т7 типа МП40. Первый и второй каскады усилителя низкой частоты выполнены по схеме с непосредственной связью. Смещение на базу первого каскада усилителя НЧ транзистора Т4 подается с делителя, включенного в эмиттерной цепи транзистора второго каскада T5. Благодаря этому осуществляется отрицательная обратная связь по постоянному току между этими каскадами. В коллекторную цепь транзистора Т5 включен согласующий трансформатор Тр1, со вторичной обмотки которого напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Т6 и Т7 выходного каскада.

Выходной каскад усилителя НЧ собран на двухтактной схеме и работает в режиме АВ. Громкоговоритель — типа 1ГД-28. Два последних каскада усилителя НЧ охвачены частотнонезависимой глубокой отрицательной обратной связью, напряжение которой снимается с отвода вторичной обмотки выходного трансформатора Тр2 и подается через конденсатор С 29 на эмиттер транзистора Т5. Напряжение смещения на базы транзисторов и выходного каскада снимается с резистора R23, включенного в цепь эмиттера транзистора Т5 эмиттерный ток последнего автоматически регулируется при изменении температуры. Такое построение схемы усилителя НЧ обеспечивает температурную стабильность рабочей точки выходного каскада без применения терморезистора в интервале температур от -10 до +40° С. Коррекция частотной характеристики усилителя НЧ в области верхних звуковых частот достигается применением конденсаторов С31 и С32. Для устойчивой работы приемника в целях питания включения развязывающие фильтры R5 C30 и R24 С33

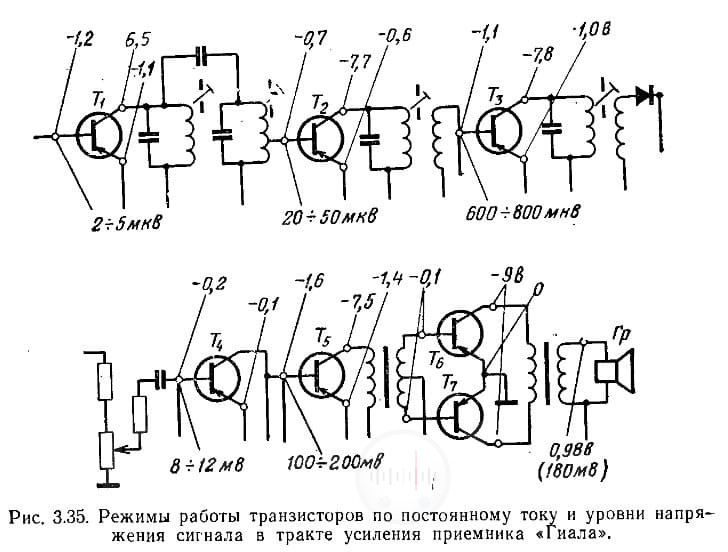

Режимы работы транзисторов указана рис. 3. 35.

Конструкция и детали:

Корпус приемника выполнен из цветной небьющейся пластмассы. Органы управления (ручки настройки, регулятора громкости с выключателем питания и переключателя диапазонов) расположены на лицевой стороне приемника, гнездо наружной антенны — на задней крышке приемника.
На боковой стороне приемника имеется люк для батареи питания. Шкала приемника проградуирована в сотнях килогерц. В приемнике предусмотрена подсветка шкалы. Монтаж приемника выполнен на двух печатных платах, изготовленных из фольгированного гетинакса

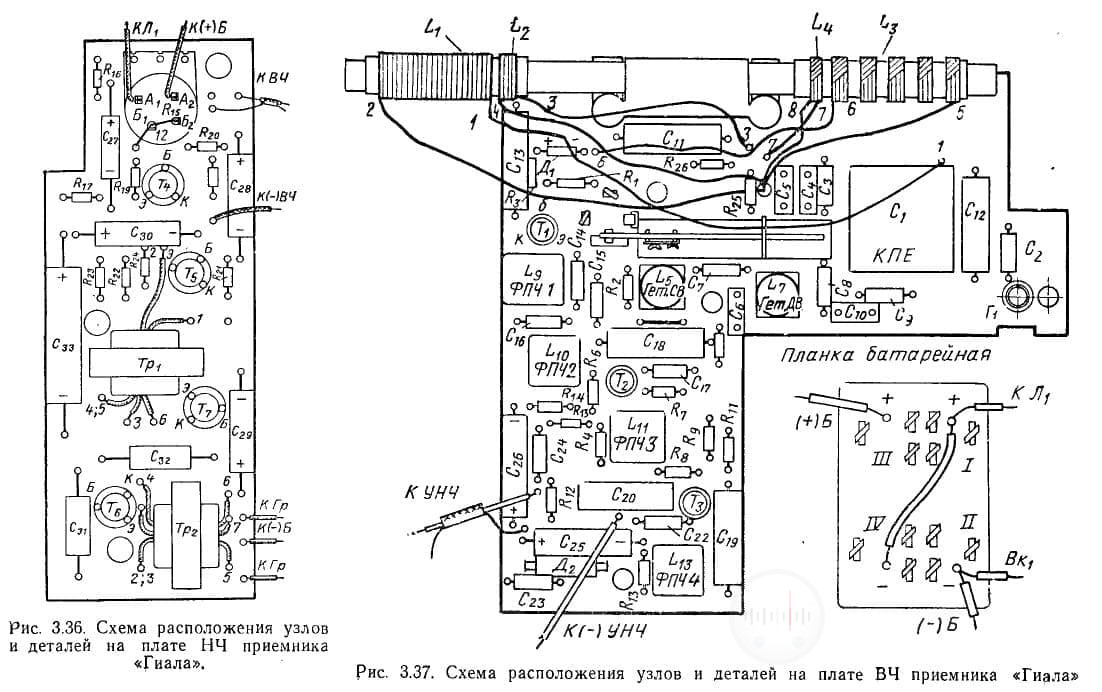

На плате ВЧ расположены узлы и детали входной цепи, усилителя ПЧ и детектора, а на плате НЧ установлены узлы и детали усилителя НЧ. Схема расположения узлов и деталей на монтажных платах усилителей ВЧ и НЧ показана на рис. 3.36; 3. 37.

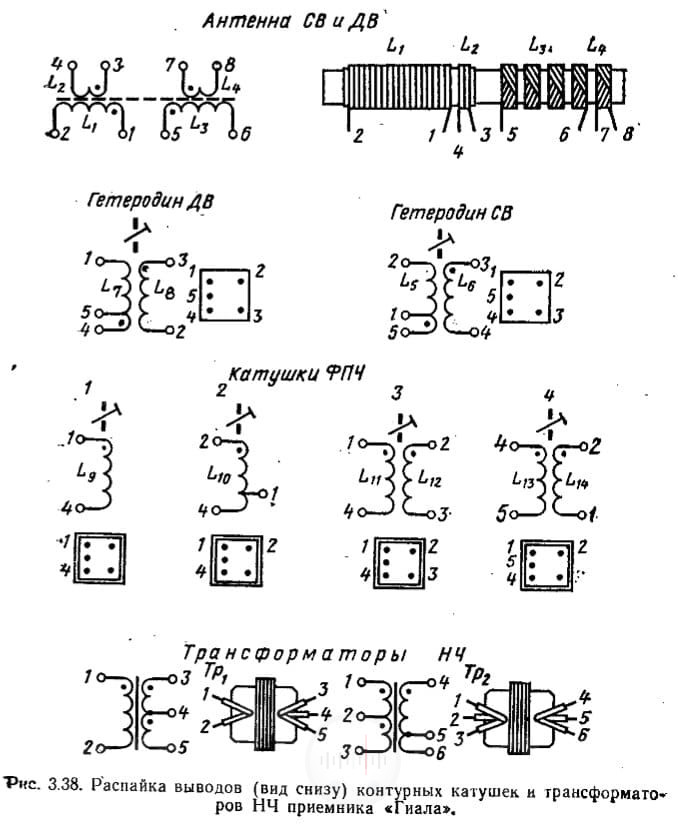

Настройка приемника осуществляется двухсекционным блоком конденсаторов переменной емкости с твердым диэлектриком типа КПЕ-5 емкостью 5-240 пф. Верньерное устройство конденсатора настройки обеспечивает замедление примерно 1:3 Магнитная антенна выполнена на ферритовом стержне из материала марки
400НН длиной 160 мм и диаметром 8 мм. Катушки контуров ПЧ намотаны на трехсекционных каркасах, каждый из которых помещен в чашки из феррита марки 600НН диаметром 8,6 мм. Настройка контуров осуществляется подстроечными сердечниками из феррита марки 600НН. Катушки гетеродина намотаны на четырехсекционных каркасах. Конструкция их такая же, как у приемника «Альпинист».
