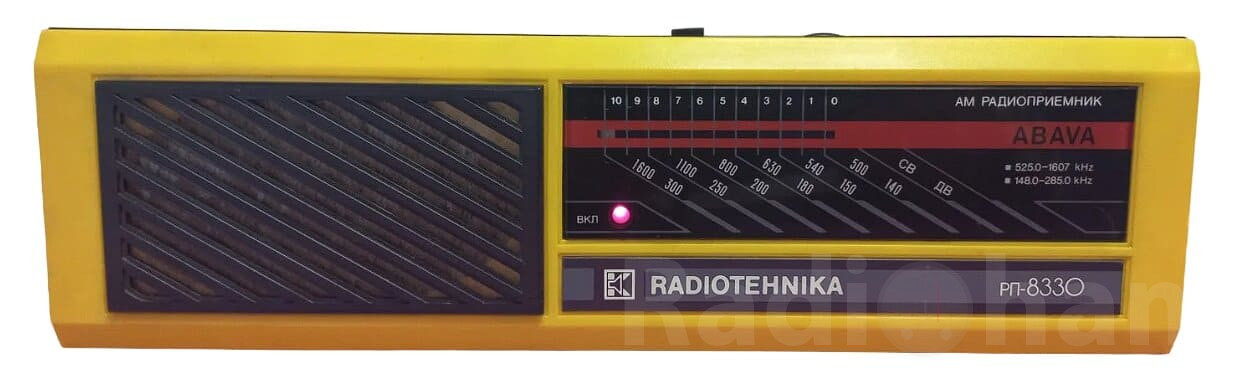

Портативный радиоприёмник Абава РП 8330 post ZaharK

🔌Технические характеристики:

Диапазон принимаемых частот (волн), кГц (м), не уже:

ДВ — 148...285 кГц (2027 1052,6 м)

СВ — 525...1607 кГц (571,4 186,7 м)

Чувствительность, ограниченная шумами (при отношении сигнал — шум не менее 20 дБ) по напряженности поля, мВ/м, не хуже,
в диапазонах:

ДВ — 2

СВ — 1

Чувствительность, ограниченная усилением, по напряженности поля, мВ/м, не хуже, в диапазонах:

ДВ — 1

СВ — 0,6

Избирательность по соседнему каналу при расстройке 9 кГц, дБ, не менее 26
Диапазон воспроизводимых частот по звуковому давлению при неравномерности 14 дБ в диапазоне СВ и 18 дБ в диапазоне ДВ, не уже 250...3550 Гц.
Коэффициент гармоник по электрическому напряжению на частотах модуляции свыше 400 Гц, не более 5%
Максимальная выходная мощность, не менее 0,6 Вт.
Выходная мощность, характеризующая устойчивость к микрофонномуэффекту, не менее 0,6 Вт.
Ток потребления при Рвых=0 мА, не более 20
Номинальное напряжение питания: 9B
Габаритные размеры: 315×90×65 мм
Масса радиоприемника (без элементов питания): не более1,2 кг.

📖История и описание:

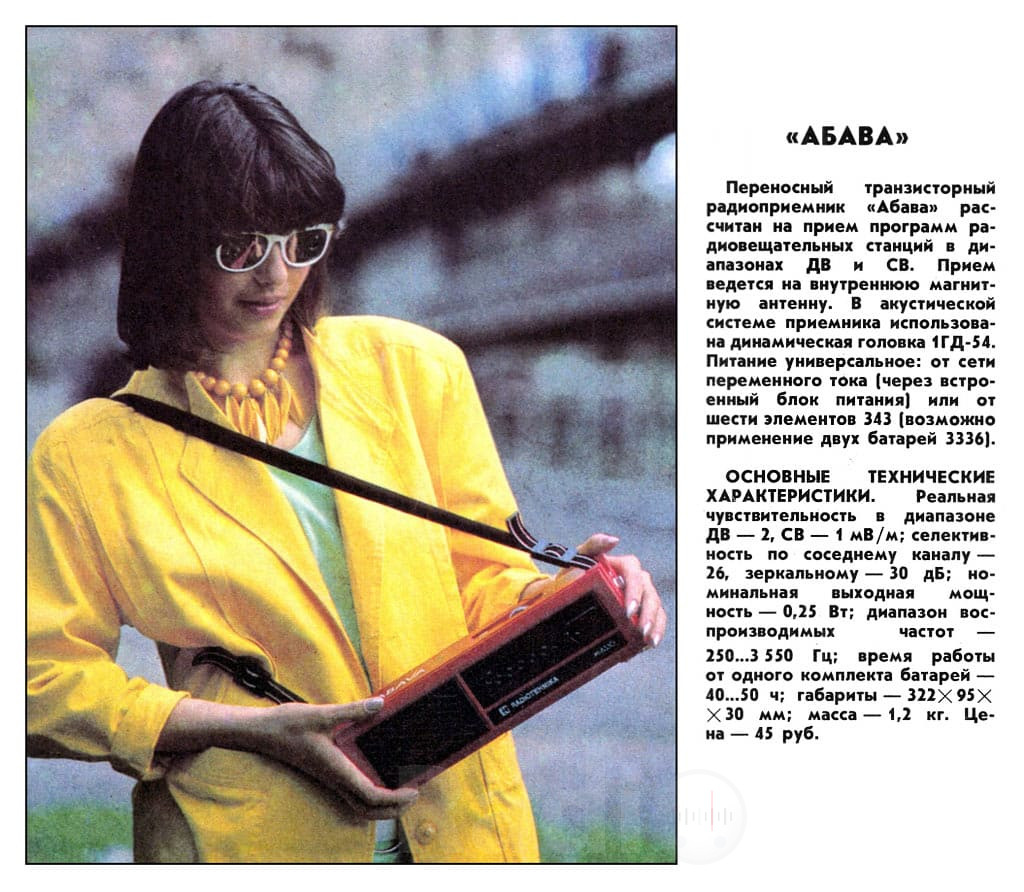

Портативный радиоприёмник «Абава РП-8330» с 1985 года выпускал Кандавский радиозавод. Приёмник с универсальным питанием ''ABAVA РП-8330'' рассчитан на приём программ радиовещательных станций в диапазонах ДВ и СВ. Приём ведется на внутреннюю магнитную антенну. В акустической системе использована динамическая головка 1ГД-54. Питание универсальное: от сети переменного тока (через встроенный БП) или от шести элементов 343 (возможно применение 2-х батарей 3336). Расположение органов управления приведено на рис. 1.1.

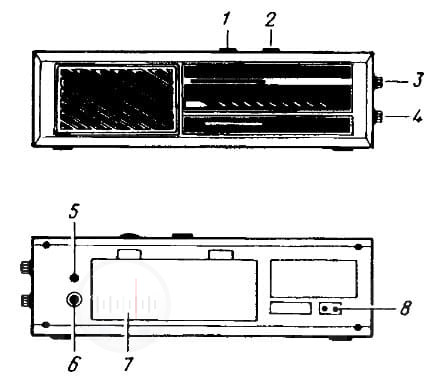

Рис. 1.1. Радиоприемник «Абава РП-8330»:

1 — кнопка включения диапазонов СВ и ДВ;

2 - ручка настройки;

3 — ручка регулятора громкости;

4 - ручка регулятора тембра и включения питания;

5 - гнездо для подключения внешней антенны;

6 — гнездо для подключения головного телефона;

7- крышка батарейного отсека;

8 — вилка для подключения сетевого шнура.

Принципиальная схема:

Радиоприемник «Абава РП-8330» выполнен на 12 транзисторах и семи полупроводниковых диодах (рис. 1.2.). Электрическая схема радиоприемника состоит из входной цепи, преобразователя, усилителя промежуточной частоты (УПЧ), детектора, усилителя звуковой частоты (УЗЧ) и блока питания (БП). Катушки входных контуров (L1C2.1C5 в диапазоне СВ и L1L2C2.1C3C5C6 в диапазоне ДВ) размещены на ферритовом стержне. Сигнал, снимаемый с входного контура, через конденсатор С9, истоковый повторитель VT1 и конденсатор С15 подается на базу транзистора VT2. Введение истокового повторителя для согласования высокодобротных входных контуров со входом преобразователя упрощает устройство переключения входных контуров.

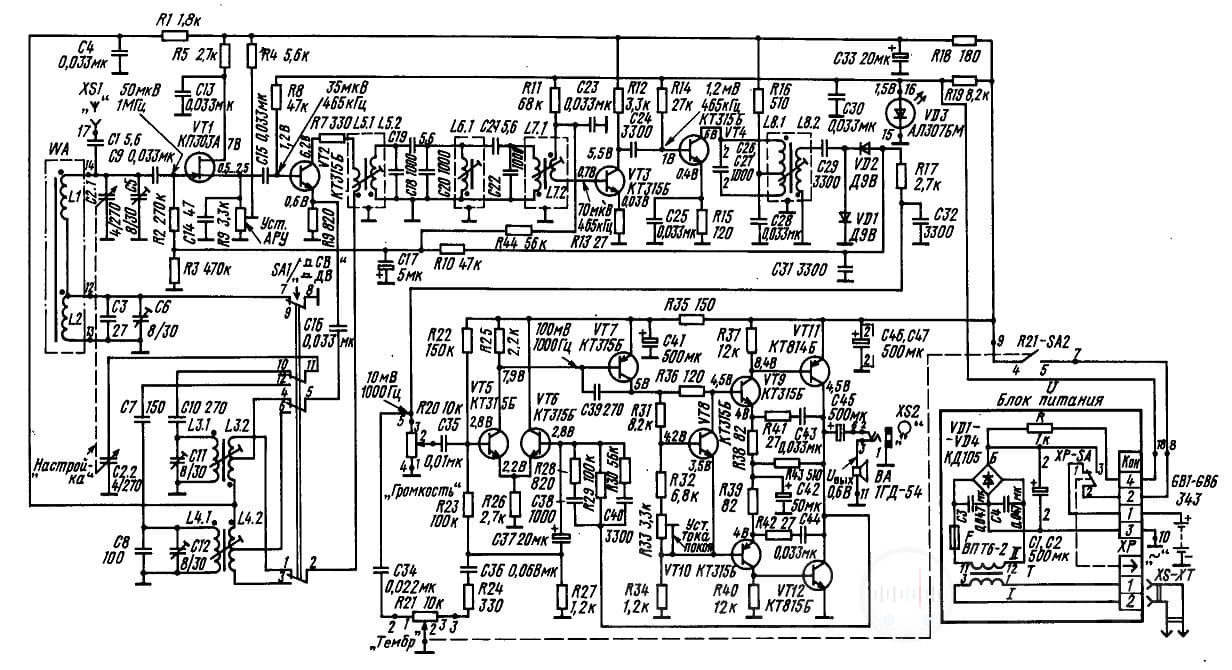

Рис 1.2 Принципиальная схема радиоприемника «Абава РП-8330»

Преобразователь частоты выполнен на транзисторе VT2 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Напряжение гетеродина через конденсатор подается на эмиттер, а напряжение входного сигнала на базу транзистора VT2. Контур гетеродина СВ составляют элементы L3, C11, C10, C2.2, гетеродина ДВ 1.4, C12, C8, C7, C2.2. Перестройка гетеродинных и входных контуров
осуществляется двухсекционным конденсатором переменной емкости С2. В коллекторную цепь преобразователя частоты включен трехконтурный фильтр сосредоточенной избирательности L5C18; L6C20; L7C22. Элементы С19 и С21 — конденсаторы связи. Выделенный фильтром
сигнал промежуточной частоты (ПЧ) с катушки связи L7.2 поступает на вход двухкаскадного УПЧ (на базу транзистора VT3). Первый каскад УПЧ (на транзисторе VT3) — резистивный, а второй (на транзисторе VT4) резонансный, нагруженный на широкополосный контур L8.1C26C27, с катушки
связи L8.2 которого сигнал передается на детектор через конденсатор C29.

Для стабилизации напряжения питания базовых цепей транзисторов VT2 — VT4 использован параметрический стабилизатор на светоизлучающем диоде АЛ307 БМ (VD3). При питании от автономного источника питания (внутренней батареи) ток светодиода ограничен резистором R19 до 1 мА и светодиод не светится. При подключении радиоприемника к сети переменного тока напряжение смещения на светодиод поступает непосредственно от БП. Ток светодиода при этом возрастает до 10 мА, что вызывает его свечение, служащее индикацией подключения радиоприемника к сети. Детектор выполнен на диодах VD1 и VD2 по схеме с удвоением напряжения. Постоянная составляющая тока диодов
детектора используется для автоматической регулировки усиления (АРУ). Напряжение АРУ подается через фильтр R10C17 и резистор R2 на затвор
транзистора VT1, а через резистор R44 — на базу транзистора VT3, уменьшая их коэффициенты передачи.

Усилитель звуковой частоты - бестрансформаторный. Он состоит из двухкаскадного. предварительного усилителя на транзисторах VT5 — VT7, предоконечного усилителя на VT9 и VT10 и оконечного усилителя на VT11 и VT12.

Сигнал ЗЧ, снимаемый c нагрузки детектора (R17, R20) через конденсатор C35, подается на вход дифференциального каскада на транзисторах VT5, VT6 и далее с коллектора VT7 на базы транзисторов VT9 и VT10 предоконечного усилителя. Усиленный сигнал с
коллекторов VT9 и VT10 поступает на оконечный усилитель на транзисторах VT11 и VT12, нагрузкой которого является динамическая головка 1ГД-54.

C помощью транзистора VT8 задается напряжение смещения выходного каскада, регулируемое переменным резистором R33. Резисторы R32 и R34 ограничивают предел регулировки.

Регулировка тембров верхних ЗЧ осуществляется резистором R21. При уменьшении сопротивления между контактами 1 и 2 резистора R21 увеличивается шунтирующее действие конденсатором С34 входа усилителя и происходит спад частотной характеристики в области верхних звуковых частот (ЗЧ). При уменьшении сопротивления между контактами 2 и 3 резистора R21 увеличивается шунтирующее
действие резистора R27 с помощью элементов С36 и R24. При этом уменьшается глубина отрицательной обратной связи (ООС) усилителя области верхних ЗЧ, что приводит к подъему частотной характеристики. Для обеспечения требуемой частотной характеристики радиоприемника по звуковому давлению в области нижних ЗЧ УЗЧ имеет подъем частотной характеристики по электрическому напряжению на частотах 200...400 Гц, обеспечиваемый элементами R30 и C40 в цепи обратной связи (ОС). Элементы C39, R28, C38, R41, C43, R42, C44 обеспечивают спад частотной
характеристики усилителя на частотах свыше 100 кГц. Элементы R35 и С41 обеспечивают дополнительную фильтрацию питания предварительного усилителя при работе радиоприемника от сети переменного тока.

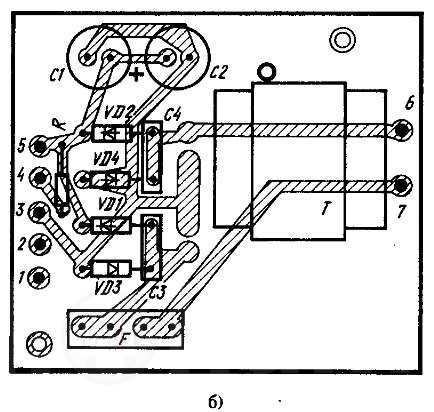

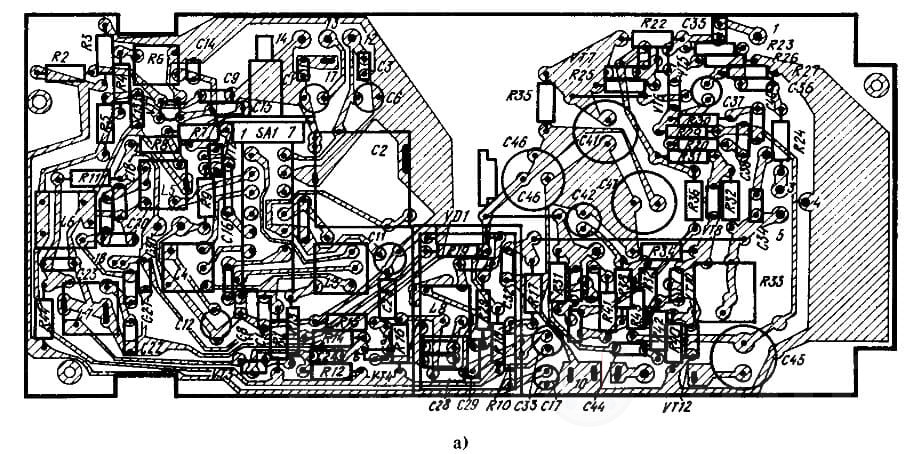

Рис. 1.3. Расположение радиоэлементов на печатных платах радиоприемника «Абава РП-8330»: а — общая печатная плата; б — блок питания.

Блок питания:

Состоит из трансформатора и выпрямителя, собранного по мостовой схеме на диодах VD1 — VD4. В цепи вторичной обмотки трансформатора поставлен предохранитель F. Конденсаторы С3 и C4 служат для подавления импульсных помех на входе выпрямителя, а конденсаторы C1 и
C2 для фильтрации выпрямленного напряжения 9 В.

При подключении сетевого шнура XS-XT к вилке XP разрываются контакты 1 и 2 переключателя SA, объединенного с вилкой XP, отключая внутреннюю батарею GB1 — GB6, a выпрямленное напряжение через резистор R поступает непосредственно на светодиод VD3. Выпрямленное напряжение с контакта 2 поступает на выключатель питания SA2, конструктивно совмещенный с резистором R21. Режимы работы транзисторов по постоянному току и переменное напряжение в контрольных точках приведены на принципиальной схеме (см. рис. 1.2.). Режимы по постоянному току измерены при отсутствии сигнала на входе вольтметром с входным сопротивлением не менее 20 кОм/В. Режимы по переменному току измерены при выходном напряжении 0,6 В, глубине модуляции 30% и максимальной громкости. Режимы могут отличаться
от указанных на 20%.

Конструкция:

Корпус радиоприемника выполнен из ударопрочного полистирола состоит из трех составных частей: передней панели, к которой крепится динамическая головка; корпуса, к которому крепится печатная плата радиоприемника; задней крышки с батарейным отсеком, к которой
крепится БП. Соединение составных частей осуществляется с помощью пяти шпилек, закрепленных на передней панели, и пяти винтов, завинчиваемых в резьбовые отверстия шпилек. Ручки ручного резистора громкости (РРГ) и регулятора тембра (РТ) расположены на правой
боковой стенке радиоприемника, ручка настройки — на верхней, гнезда для подключения внешней антенны, телефона и сетевого шнура - на задней стенке (см. рис. 1.1.). Включение и выключение радиоприемника обеспечиваются поворотом ручки РТ до щелчка ( по часовой или
против часовой стрелки соответственно). Включение желаемого диапазона осуществляется нажатием или отжатием кнопки переключателя
П2К. При нажатой кнопке включен диапазон ДВ, при отжатой — СВ. Для переноски радиоприемник комплектуется съемным и регулируемым по длине ремнем. Элементы схемы радиоприемника размещены на двух печатных платах (рис. 1.3, а, б). Блок питания представляет собой отдельный узел, собранный на отдельной печатной плате. Намоточные данные катушек индуктивности приведены в табл. 1.1.

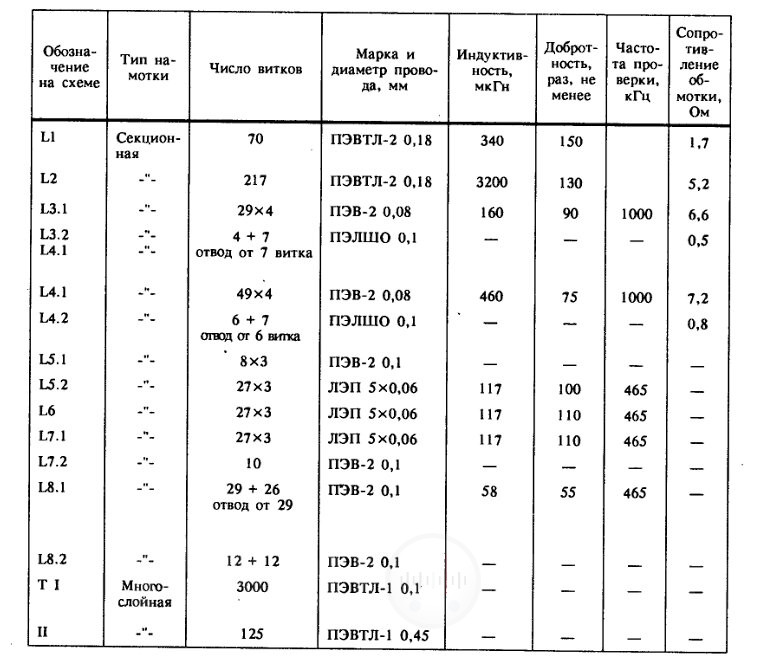

Таблица 1.1 Намоточные данные катушек индуктивности радиоприемника «Абава РП-8330»

Порядок разборки и сборки радиоприемника:

Для разборки приемника необходимо: снять крышку батарейного отсека, извлечь из него элементы питания и вывернуть пломбируемый винт
крепления задней крышки. Вывернуть четыре винта крепления корпуса радиоприемника, расположенные на задней стенке по углам. Снять

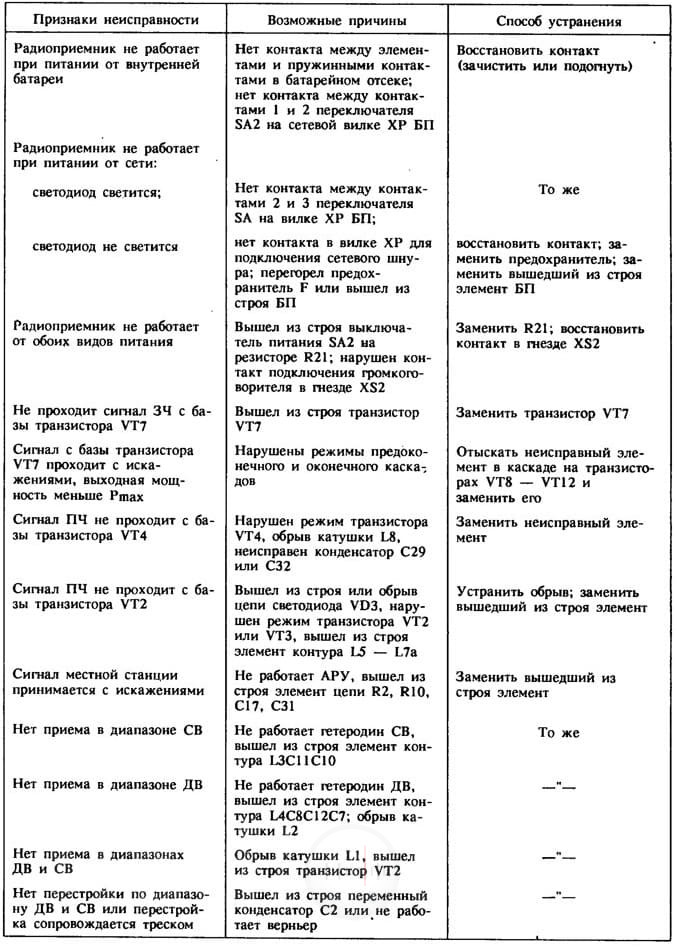

ручки РГ и РТ. Разъединить части корпуса радиоприемника. Для снятия печатной платы радиоприемника необходимо отвернуть четыре винта, крепящих ее к средней части корпуса. Для снятия БП необходимо отвернуть четыре винта, крепящие блок к задней стенке корпуса радиоприемника. Собирают радиоприемник в обратной последовательности. Возможные неисправности и способы их устранения указаны в табл. 1.2.
