Электрофон Концертный 304 post ZaharK

🔌Технические характеристики:

Частота вращения диска проигрывателя: 78, 45, 33^1/3 мин ^-1
Чувствительность для входа, не хуже:

«Звукосниматель» 150...250 мВ

«Линия» 10...15 В

Полоса воспроизводимых звуковых частот: 100...10 000 Гц
Относительный уровень шумов, не хуже 40 дБ
Регулировка тембра звуковых частот, не менее 6 дБ
Коэффициент детонации, не более 0,25%
Выходная мощность:

номинальная 1,5 Вт

максимальная 3 Вт

Источник питания: Сеть 50 Гц 127/220 В
Напряжение питания 21 Вт
Потребляемая мощность, не более: 20 Вт
Габаритные размеры: 410х275х185 мм
Масса: 7,5 кг

📖История и описание:

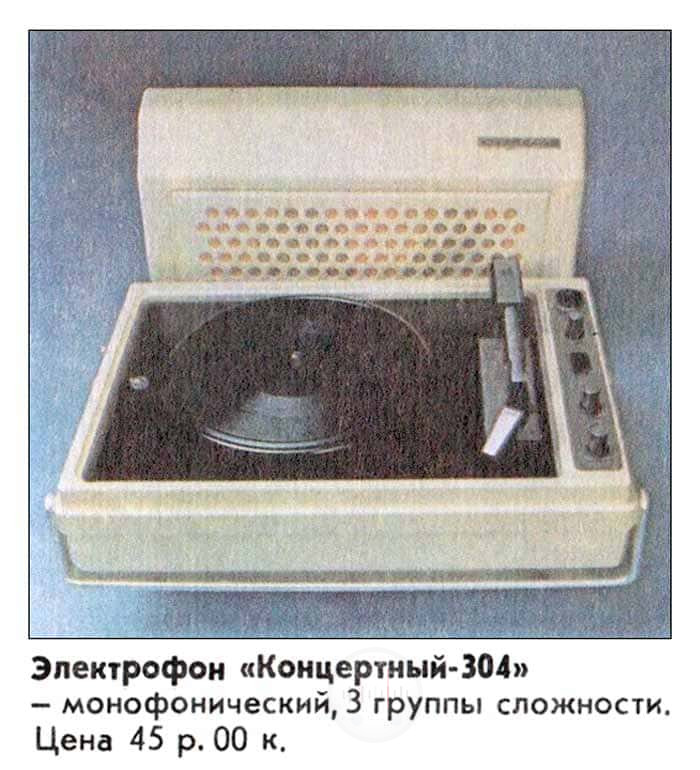

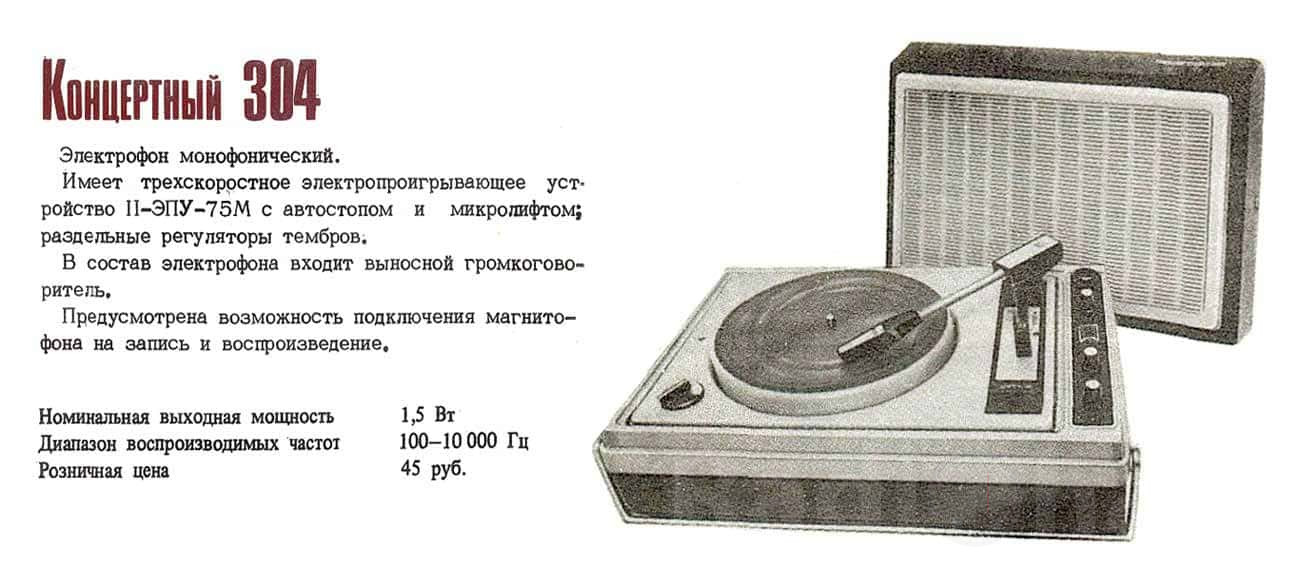

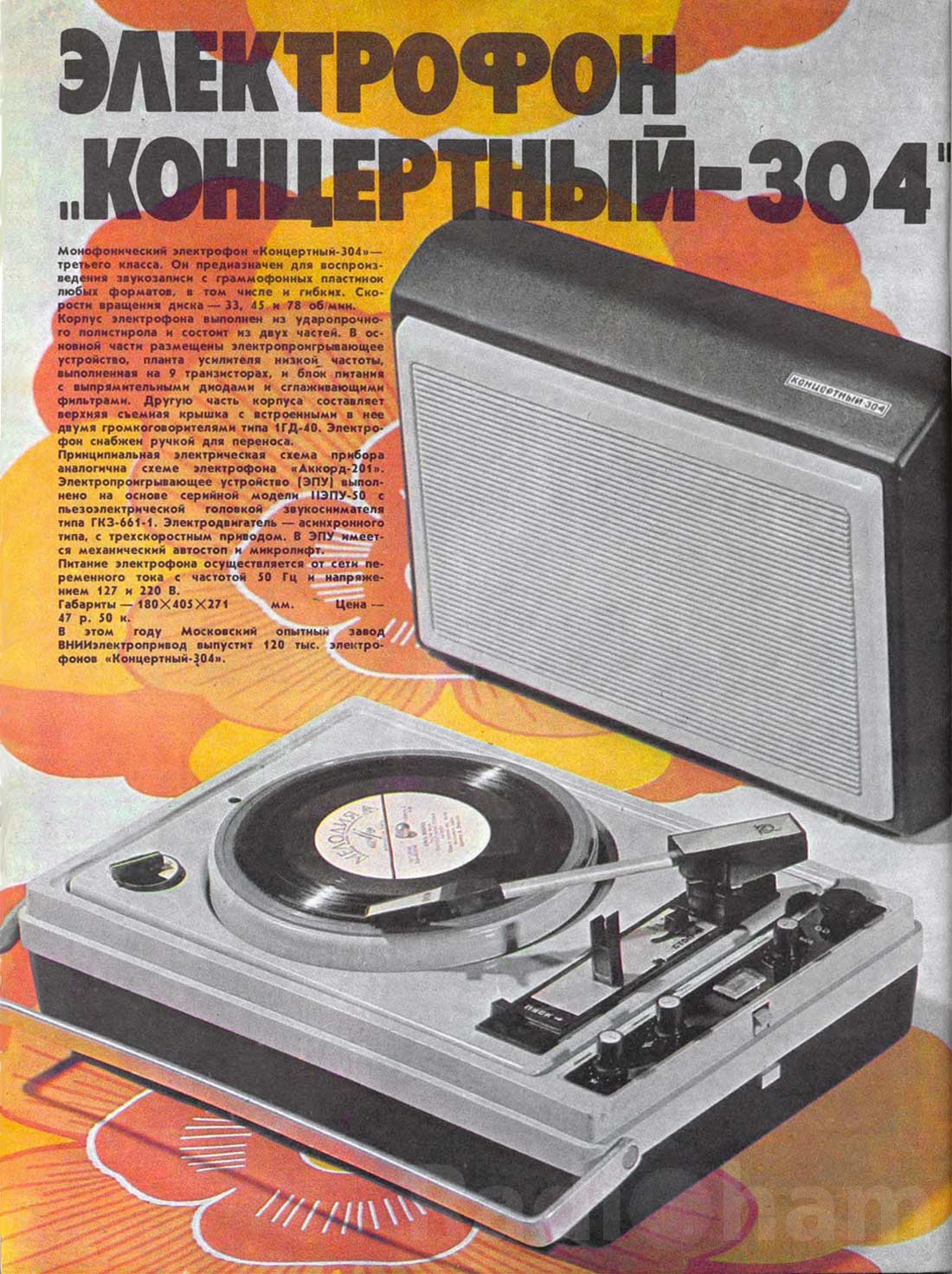

Электрофон «Концертный-304» с 1977 года выпускал Московский опытный завод «Агрегат». Электрофон предназначен для воспроизведения пластинок на отделяемую АС. В ЭФ установлено трёхскоростное ЭПУ типа «2-ЭПУ-50», имеющее автостоп по окончании проигрывания грампластинки. В АС установлено два громкоговорителя типа 1ГД-40.

Принципиальная схема:

Принципиальная электрическая схема электрофона «Концертный-304» из усилителя низкой частоты, электропроигрывающего устройства и блока питания (рис. 88).

Предварительный усилитель трехкаскадный (V1...V3). Первый каскад (V1) собран по схеме эмиттерного повторителя, который обеспечивает согласование источников сигнала со схемой электрофона. Для повышения входного сопротивления эмиттерного повторителя нижнее плечо базового делителя нейтрализована с помощью резистора R1 и конденсатора С2. С выхода эмиттерного повторителя сигнал поступает на регулятор громкости R5, а с него — на вход двухкаскадного предварительного усилителя (V2, V3). Усилитель выполнен по схеме с общим эмиттером и гальванической связью между каскадами. В коллектор транзистора V3 включены регуляторы тембра низких (R19) и высоких (R15) частот. С блока тембров сигнал поступает на базу транзистора V4 предоконечного усилителя. Связь первого каскада предоконечного усилителя с остальными транзисторами емкостная. Связь транзисторов V5...V7 между собой и с выходными транзисторами V8 и V9 гальваническая. Все транзисторы предоконечного усилителя имеют местные отрицательные обратные связи по току и напряжению.

Температурная стабилизация тока покоя выходных транзисторов осуществляется резистором R31. Резистор R29 и конденсатор С17 увеличивают максимальное выходное напряжение. Резисторы R35, R26 и конденсаторы С20, С14 образуют фильтры сглаживания пульсаций питающего напряжения. Для стабилизации параметров и Снижения нелинейных искажений усилитель мощности охвачен глубокой отрицательной обратной связью, напряжение которой снимается с выхода усилителя и поступает через резистор R24 на эмиттер транзистора V4. Регулировка чувствительности усилителя низкой частоты осуществляется резистором R24, а балансировка плеч выходных каскадов — резистором R27.
Усилитель питается от нестабилизированного блока питания, выполненного на диодах V1, V2 и конденсаторе С21. Питание электродвигателя ЭПУ осуществляется напряжением 127 В. Необходимый фазовый сдвиг создается конденсатором С22 и резистором R12. Для уменьшения подгорания силовых контактов (S3), включения питания электродвигателя и исключения неприятного щелчка в акустической системе при включении и выключении ЭПУ параллельно контактам включен конденсатор С5.

Конструкция и детали:

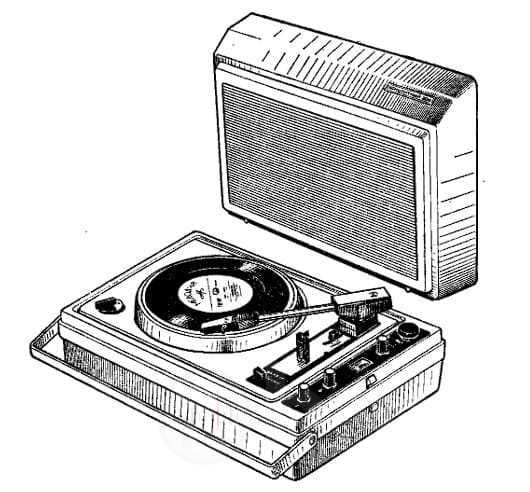

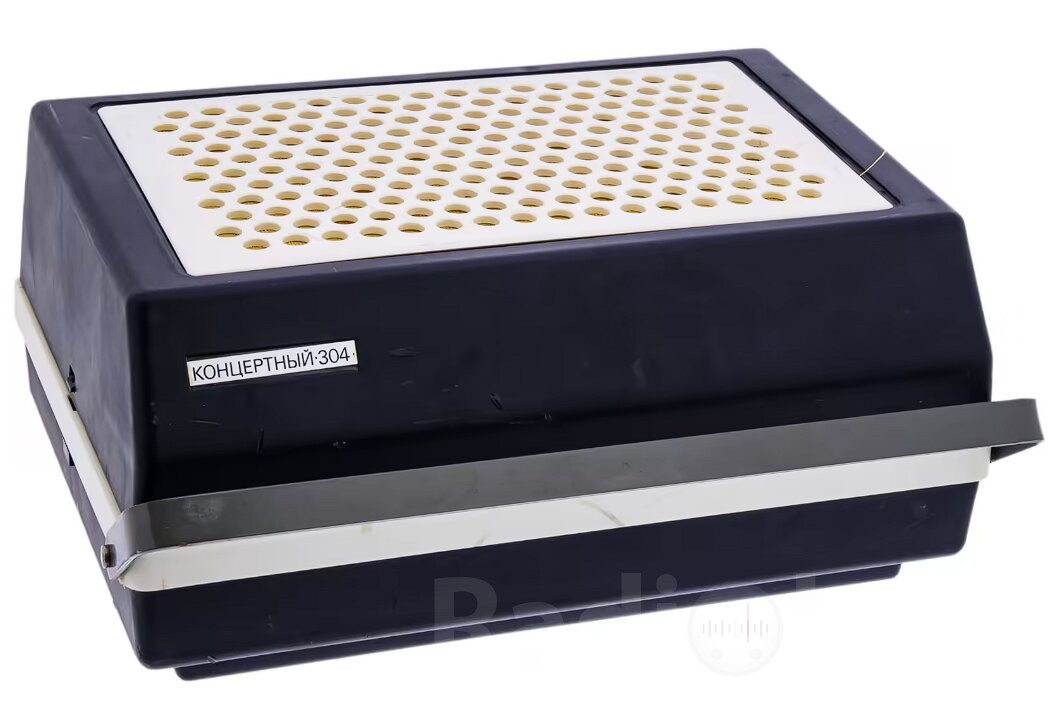

Электрофон представляет собой переносное устройство, состоящее из ЭПУ и акустической Колонки, соединениях при транспортировке и хранении в единое изделие. Все органы управления выведены иа лицевую панель. Усилитель выполнен иа печатной плате из фольгированного гетинакса (рис. 89).
В электрофоне применены: резисторы R5, R15, R19, R24, R27 — типа СПЗ, R12 -типа ПЭВ, R31 — типа СТ3, R34 — проволочное, остальные типа ВС-0,125а; конденсаторы C1, C5, C9, C11, C13 — типа МБМ, С15 — типа КТ-1, С8 — типа БМТ, С22 — типа МБГО, остальные — типа К50.
