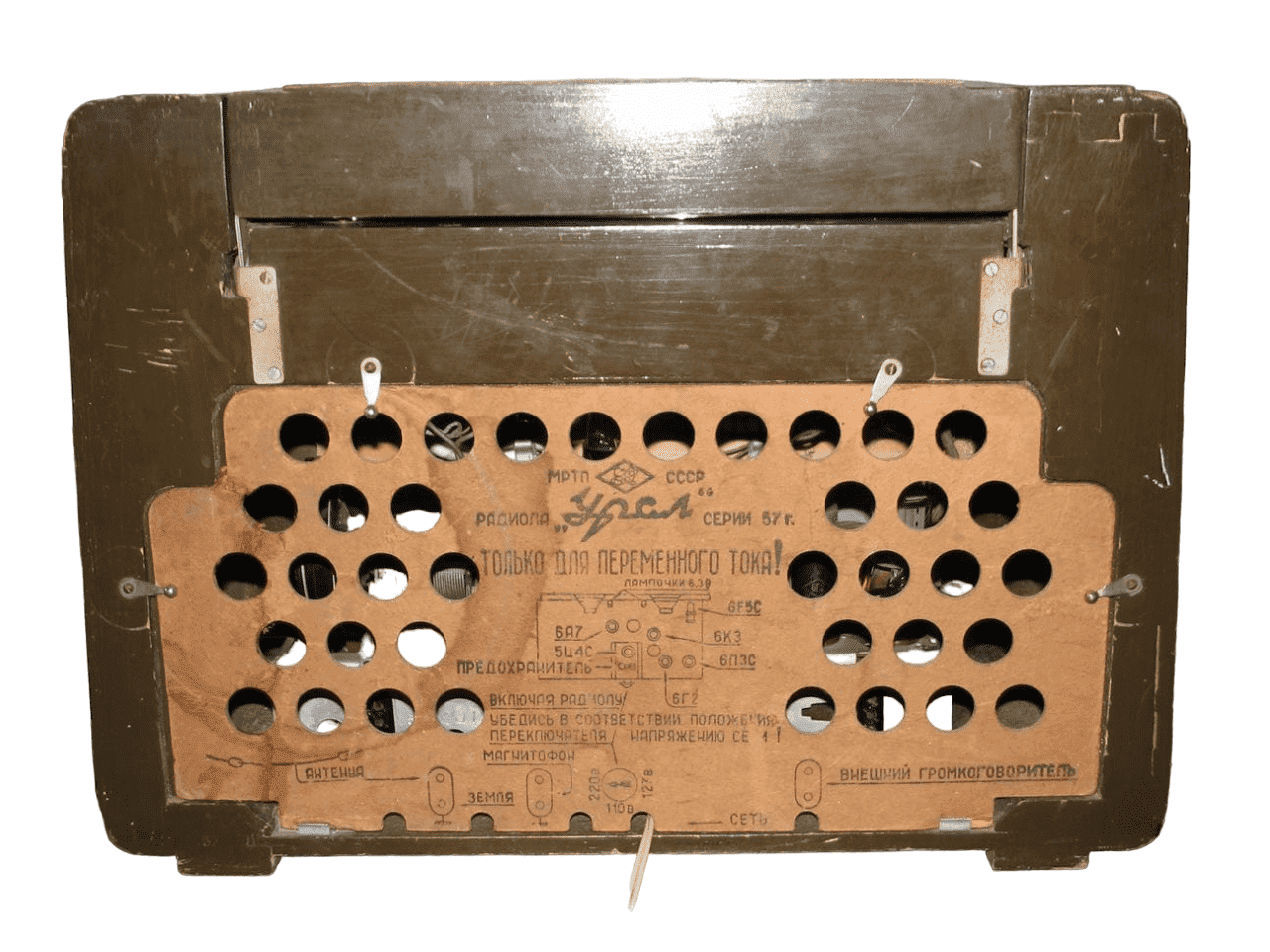

Задняя сторона радиолы «Урал-57»
🔌Технические характеристики:
- Диапазон принимаемых частот:
-Длинноволновый — ДВ: 150...415 кГц.
-Средневолновый — СВ: 520...1600 кГц.
-Коротковолновый первый — KB-1: 3,95...7,5 МГц.
-Коротковолновый второй — КВ-2: 9,7...12,0 МГц.
- Чувствительность радиоприёмника: в ДВ и СВ 150 мкВ, на КВ 250 мкВ.
- Чувствительность с гнёзд звукоснимателя 180 мВ.
- Избирательность по соседнему каналу: при расстройке на 10 кГц в диапазонах ДВ, СВ 26 дб.
- Избирательность по зеркальному каналу: в диапазоне ДВ 36 дБ, СВ 30 дБ, в диапазонах KB 12 дБ.
- Уровень фона на выходе -37 дБ. Регулировка тембра на ВЧ обеспечивает изменение АЧХ на 6 дБ.
- Неравномерность АЧХ: у всего тракта приёмника по звуковому давлению в диапазоне частот 100...4000 Гц -12 дБ.
- Нелинейные искажения: по звуковому давлению при номинальной выходной мощности на частотах ниже 200 Гц не более 10%, на частотах свыше 200 Гц не более 7%.
- Номинальная выходная мощность УНЧ: 1,5; максимальная 4 Вт.
- Потребляемая мощность: при приёме 80 Вт, при проигрывании пластинок 110 Вт.
- Размер: 549х393х310 мм.
- Вес: 24 кг.
📖Описание и история:
Радиола2 класса «Урал-57» с 1957 года выпускалась Сарапульским заводом им. Орджоникидзе. В радиоле задействован 6 ламповый супергетеродинный приёмник и электропроигрыватель для обычных или долгоиграющих грампластинок. Имеется регулировка тембра на ВЧ. Электродвигатель ЭПУ асинхронный типа ДАГ. Пьезоэлектрический звукосниматель типа — ЗПУ-1. Акустическая система радиолы состоит из двух громкоговорителей 2ГД-ЗЛ. Питание осуществляется от сети переменного тока напряжением 110, 127 или 220 В. Радиола имела различную гамму и комбинации окраски корпуса. Выпускали радиолу до 1963 года.
📌Это интересно:
В широкую продажу с 1957 года выпускался и полный набор радиодеталей, узлов и корпуса, из которых обладая начальными познаниями в радио и электротехнике можно было собрать радиолу, аналогичную заводской!
📎Паспорт радиолы «Урал-57»

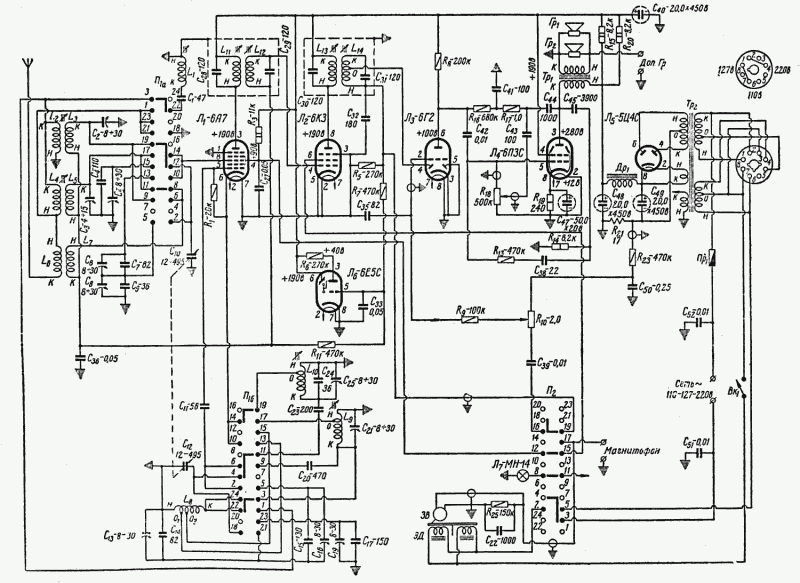

🔧 Схема радиолы «Урал-57»
