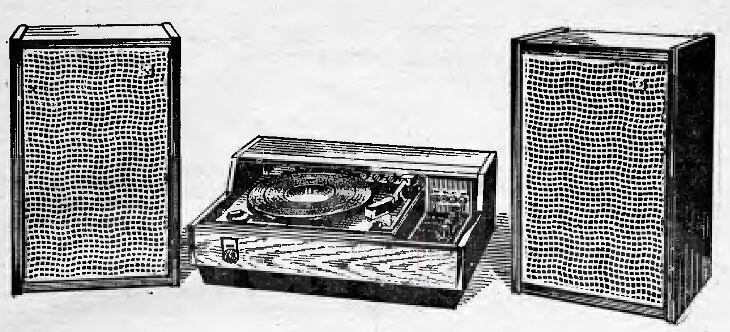

Электрофон Вега 101 стерео

🔌Технические характеристики:

• Номинальная выходная электрическая мощность каждого канала при коэффициенте нелинейных искажений всего тракта не более 2,5%: 6 Вт
• Максимальная выходная мощность каждого канала при коэффициенте нелинейных искажений всего тракта усиления не более 10%: 10 Вт
• Полоса воспроизводимых звуковых частот не уже: 80...12000 Гц.
• Чувствительность тракта усиления со входа для подключения радиоприемника, магнитофона на воспроизведение 150...200 мВ, радиотрансляционной линии 10...15 В
• Входное сопротивление тракта усиления со входа для подключения радиоприемника и магнитофона на воспроизведение 500 кОм радиотрансляционной линии 180 кОм
• Выходное сопротивление гнезд дляподключения магнитофона на записьне более 10 кОм
• Пределы регулирования тембра (не менее)

на низкой звуковой частоте (80 Гц) 15 дБ

на высокой звуковой частоте (12 000 Гц) 10 дБ

• Рассогласование стереофонических каналов усиления по чувствительности и по частотным характеристикам не более 2 дБ
• Пределы регулирования стереобаланса не менее 8 дБ
• Переходное затухание между стереофоническими каналами на частотах 200...10 000 Гц не менее 30 дБ
• Уровень фона по электрическому напряжению со входа усилительного тракта не хуже — 54 дБ
• Среднее номинальное звуковое давление каждого канала не менее 0,6 Па
• Источник питания: сеть 50 Гц 127/220
• Мощность, потребляемая от сети, не более 60 Вт
• Тип электропроигрывающего устройства: 2-ЭПУ-52С
• Частота вращения диска ЭПУ 78; 45; 33^1/3 об/мин
• Габаритные размеры:

Электропроигрывателя: 460х310х183 мм

Каждого громкоговорителя: 430х270х230 мм

Масса электрофона без упаковки: 32 кг

📖История и описание:

Электрофон «Вега-101-стерео» с 1972 года выпускал Бердский радиозавод. ''Вега-101-стерео'' — это первый отечественный настольный стереофонический электрофон первого класса. Электрофон предназначен для высококачественного электроакустического воспроизведения записи с граммофонных стереофонических и монофонических пластинок всех форматов. В нем предусмотрено подключение внешнего магнитофона на запись с проигрываемой грампластинки. Кроме того, он может служить для усиления сигналов звуковых частот от магнитофона, радиоприемника, радиотрансляционной линии. В электрофоне имеется гнездо для подключения стереотелефонов.

Принципиальная электрическая схема:

В схему электрофона «Вега-101» входят следующие функциональные блоки: блок коммутации (БК), двухканальный усилитель НЧ, состоящий из
усилителя коррекции (УК) и усилителя мощности (УМ), блок питания (БП), электропроигрывающее устройство (ЭПУ) и выносные громкоговорители.

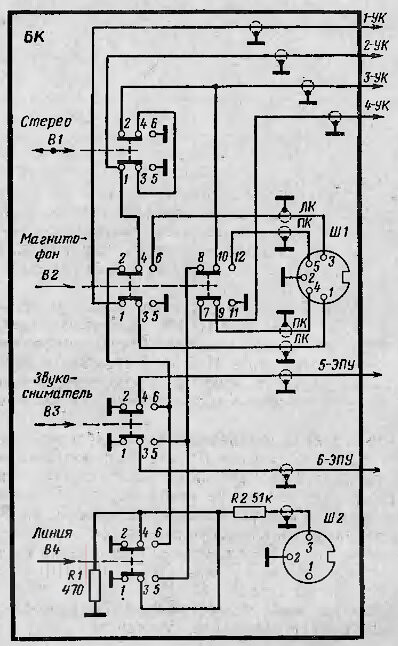

Блок коммутации (БК) (рис. 346) предназначен для оперативного подключения ко входу усилителя НЧ электрофона собственного ЭПУ либо
одного из внешних источников сигнала звуковых частот. Блок состоит из четырехкнопочного переключателя рода работ с тремя кнопками зависимого включения: В2 — «Магнитофон», ВЗ — «Звукосниматель», B4 — «Линия радиотрансляции», Кнопка имеет две позиции «Моно» и «Стерео». При нажатии кнопок «Звукосниматель» и «Стерео» выход звукоснимателя подключается непосредственно к входам обоих каналов. При
нажатии кнопки «Магнитофон» гнезда разъемного соединения 3 подключаются к входу усилителя НЧ. В этом режиме прослушивают моно или стереозаписи с магнитофона через усилитель электрофона. При нажатии кнопки В4 к входу усилителя подключается через делитель R1 и R2 к гнезду Ш2, к которому подключают радиотрансляционную линию. В этом случае в позиции «Моно» кнопки В1 входы обоих усилителей
соединяются параллельно. Для подключения радиотрансляционной линии электрофон комплектуется шнуром со стандартным разъемным соединением.

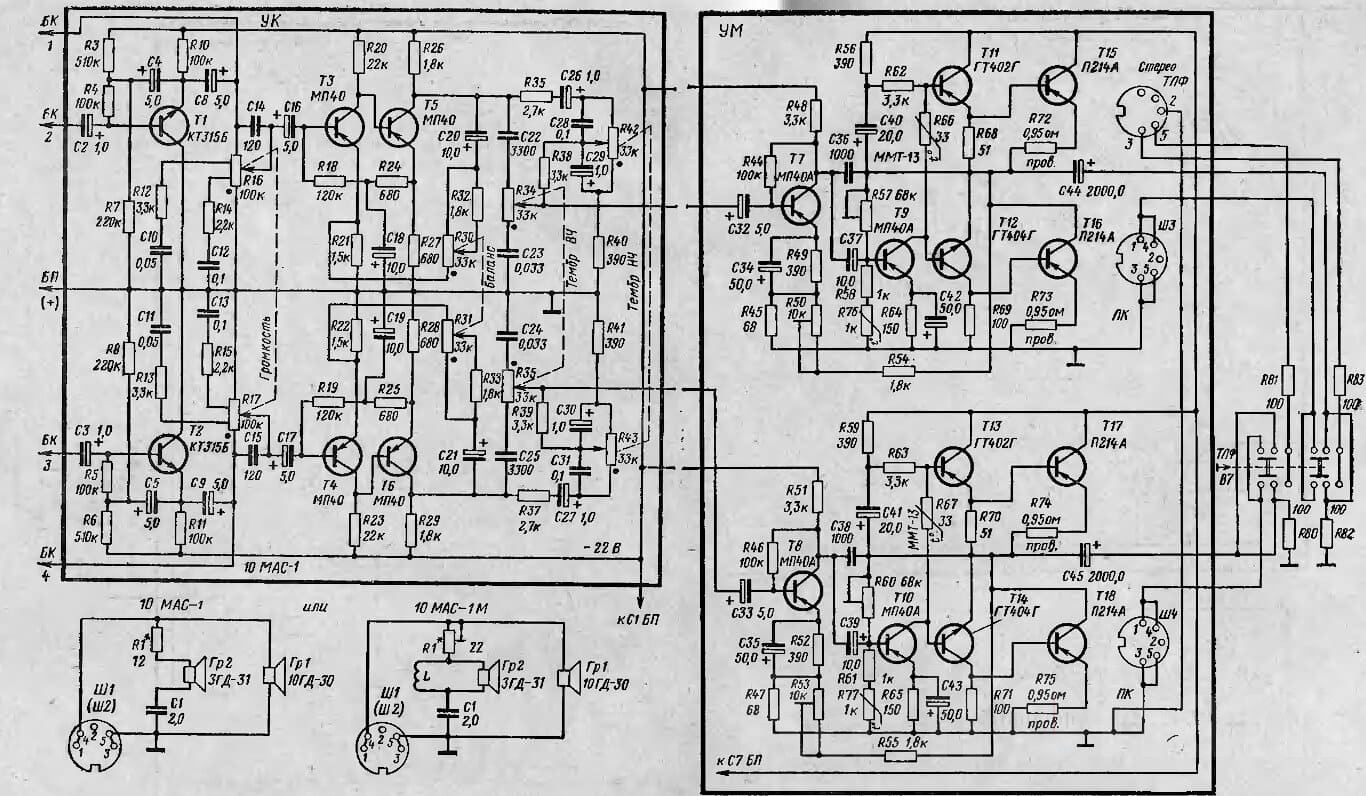

Блок двухканального усилителя НЧ представляет собой два одинаковых усилителя НЧ. Каждый из них состоит из каскадов предварительного усиления — усилителя коррекции (УК) и предоконечного и выходного каскадов — усилителя мощности (УМ) (рис. 347). Усилитель коррекции (УK) предназначен для согласования входного сопротивления при заданной чувствительности и компенсации потерь сигнала в пассивных элементах регуляторов тембра. Усилитель коррекции, в свою очередь, состоит из двух одинаковых по схеме трехкаскадных усилителей НЧ, в которых имеются переменные резисторы для синхронной регулировки громкости, стереобаланса, тембра по низким и высоким звуковым частотам.
Входной каскад усилителя коррекции собран на транзисторах TI и (Т2) типа КТЗ15Б по схеме эмиттерного повторителя. Выходной сигнал с эмиттера транзистора TI (T2) подается на регулятор громкости R16 (R17) и на гнезда для подключения магнитофона на запись. Второй и третий каскады усилителя выполнены по схеме с непосредственной связью на транзисторах Т3 и T5 (T4 и Тб) типа МП40. Оба каскада охвачены глубокой отрицательной обратной связью по постоянному и переменному токам. Глубина обратной связи по переменному току устанавливается переменными резисторами R30 (R31) — peгyляторами стереобаланса. Эти регуляторы включены в правый и левый каналы усилителя так, что при увеличении усиления одного из них усиление другого уменьшается. Между третьим и четвертым каскадами включены элементы регуляторов тембра по высоким R34 (R35) и низким R42 (R43) частотам. Четвертый и пятый каскады усилителя (УМ) построены по схеме с общим эмиттером на транзисторах 17 и Т9 (T8 и T10) типа МП40А. Предоконечный (фазоинверсный каскад) построен по последовательной двухтактной схеме
на транзисторах дополнительно-симметричных типов: (T13) структуры p-n-p типа ГТ402Г и T12 (T14) п-р-п типа ГТ404Г. Выходной каскад выполнен по двухтактной бестрансформаторной схеме с последовательно соединенными транзисторами Т15 и T16 (T17 и T18) типа П214А. Нагрузкой каждого выходного каскада служит громкоговоритель. Блок усилителя мощности имеет линейную частотную характеристику благодаря глубокой частотно-независимой отрицательной обратной связи. Напряжение обратной связи снимается с нагрузки выходного каскада усилителя мощности и через резисторы R54, R50 и R49 (R55, R53 и R52) подается в эмиттерную цепь транзистора T7 (Т8) первого каскада усилителя мощности. Усиление каналов выравнивают изменением глубины обратной связи (резисторы R50, R53) при среднем положении ручки регулятора стереобаланса R30 и R31.

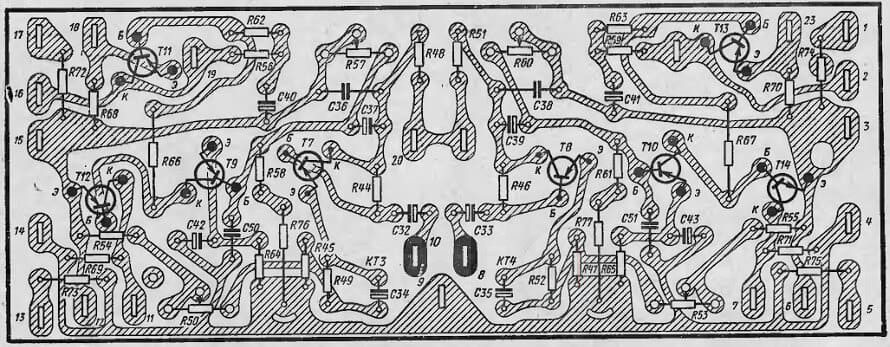

Рис 351. Электромонтажная схема печатной платы блока усилителя мощности электрофона «Вега-101»

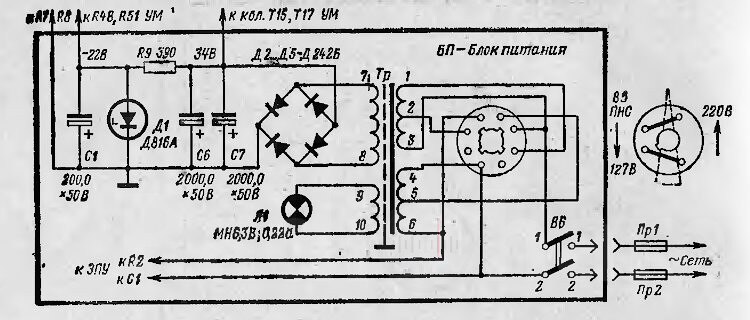

Громкоговорители. Электрофон «Вега-101» комплектуется двумя малогабаритными громкоговорителями 10МАС-1 или 10МАС-1М закрытого типа. Громкоговоритель 10 MAC (рис. 347) содержит низкочастотную динамическую головку типа 10ГД-30 и высокочастотную гипа ЗГД-31. Напряжение звуковой частоты подводится к головкам через RC-фильтр. Громкоговорители 10МАС-1 и 10МАС-1М имеют полное эквивалентное сопротивление на частоте 1000 Гц, равное 8 Ом. Блок питания, Выпрямитель (рис. 348) выполнен по двухполупериодной схеме со средней точкой на диодах (Д2 и ДЗ) типа Д242Б. Для повышения стабильности работы усилителя коррекции при колебаниях напряжения сети в блоке питания имеется стабилизатор напряжения на стабилитроне типа Д816А. Стабилизатор поддерживает выходное выпрямленное напряжение 22 В
Питание коллекторных цепей усилителя мощности осуществляется непосредственно от выпрямителя с напряжением 34 В. Переключение напряжения сети переменного тока производится переключателем В5 типа ПНС. Режимы работы транзисторов приведены в табл. 152, 153.

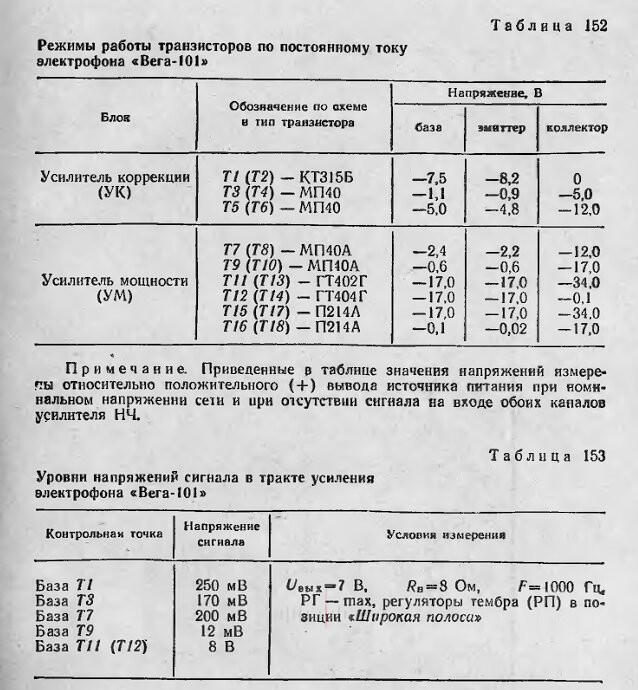

Таблица 152. Режимы работы транзисторов по постоянному току электрофона «Вега-101»

Таблица 153. Уровни напряжений сигнала в тракте усиления электрофона «Вега-101»

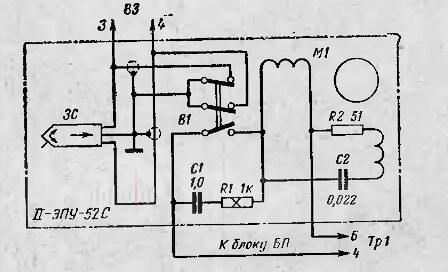

Электропроигрывающее устройство. В электрофоне «Вега-101» используется типовое стереофоническое электропроигрывающее устройство второго класса типа 2-ЭПУ-52С (рис. 349). Электропроигрывающее устройство имеет асинхронный электродвигатель типа ЭДГ-4 с четырехскоростным приводом, предусмотрено полуавтоматическое включение ЭПУ с механизмом микролифта и автоматическое выключение
(автостоп). В звукоснимателе применена пьезокерамическая воспроизводящая унифицированная головка типа ГЗКУ-631Р с двумя поворотными корундовыми иглами: для проигрывания стереофонической и монофонической микрозаписи (с узкой канавкой) на скорости 45, об/мин и монофонической записи (с широкой канавкой) на скорости 78 об/мин. Основные технические данные ЭПУ приведены выше, при описании электрофона «Аккорд-стерео». Переменное напряжение 127 В для питания обмотки электродвигателя снимается с первичной обмотки силового трансформатора Tp1 блока питания.

Конструкция и детали:

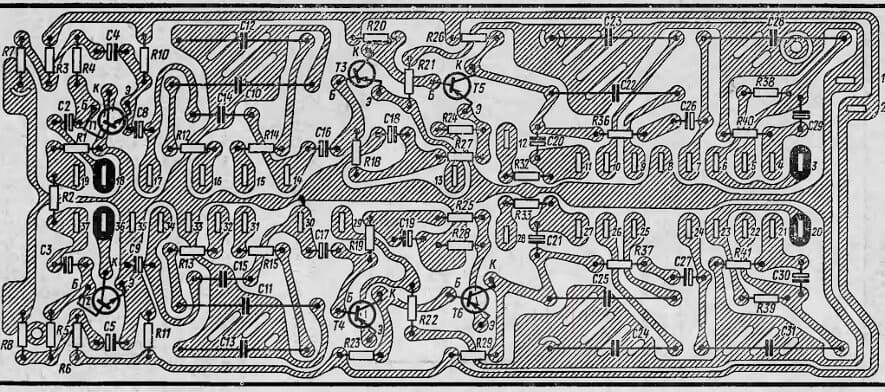

Электропроигрывающее устройство, блок коммутации, блок двухканального усилителя НЧ и блок питания установлены в деревянном ящике с отделкой шпоном из ценных пород деревa. Сверху лицевая панель ЭПУ закрывается крышкой из прозрачного полистирола. Все органы управления имеют соответствующие обозначения и расположены на лицевой панели (справа от ЭПУ). Особенности конструкции электропроигрывающего устройства 2-ЭПУ-52Cрассмотрены при описании электрофона «Аккорд-стерео». Шасси электрофона изготовлено из листового дюралюминия марки ДМ толщиной 2,5 мм. На нем закреплены все основные узлы и детали. Шасси служит также радиатором, улучшающим охлаждение мощных транзисторов T15...T18 двухканального усилителя НЧ. Эти транзисторы укреплены непосредственно на шасси в специальных выемках. Сверху на раме расположены печатные платы усилителя коррекции в усилителя мощности, силовой трансформатор Tp1 и гетинаксовая монтажная планка с диодами Д2… Д5 и конденсаторами фильтра выпрямителя CI, Сб и С7. Электромонтажные схемы печатных
плат усилителя коррекции и усилителя мощности показаны на рис. 350 и 351. На специальном кронштейне укреплена панель управления электрофоном. На ней размещены четырехкнопочный переключатель рода работ и переменные сдвоенные резисторы регуляторов громкости (R16, RI7), стереобаланса (R30, R31), тембра высоких (R34, R35) и низких (R42, R43) звуковых частот. На задней стенке шасси расположены гнезда для подключения магнитофона, радиотрансляционной линии правого и левого громкоговорителей, а также переключатель напряжения сети и колодка блокировки с предохранителем. Силовой трансформатор имеет сердечник из пластин типа УШ22, толщина набора 44 мм.
Громкоговорители представляют собой ящики из фанеры, облицованные снаружи шпоном из ценных пород дерева, передняя панель их затянута декоративной радиотканью. Внутри ящиков на передней стенке укреплены две динамические головки громкоговорителей. Внутреннее свободное пространство ящика заполнено хлопчатобумажной ватой. В электрофоне имеется гнездо для подключения стереотелефонов (Ш5, «Стерео ТЛФ»). Громкоговорители отключаются переключателем B7.

📁Дополнительная информация:

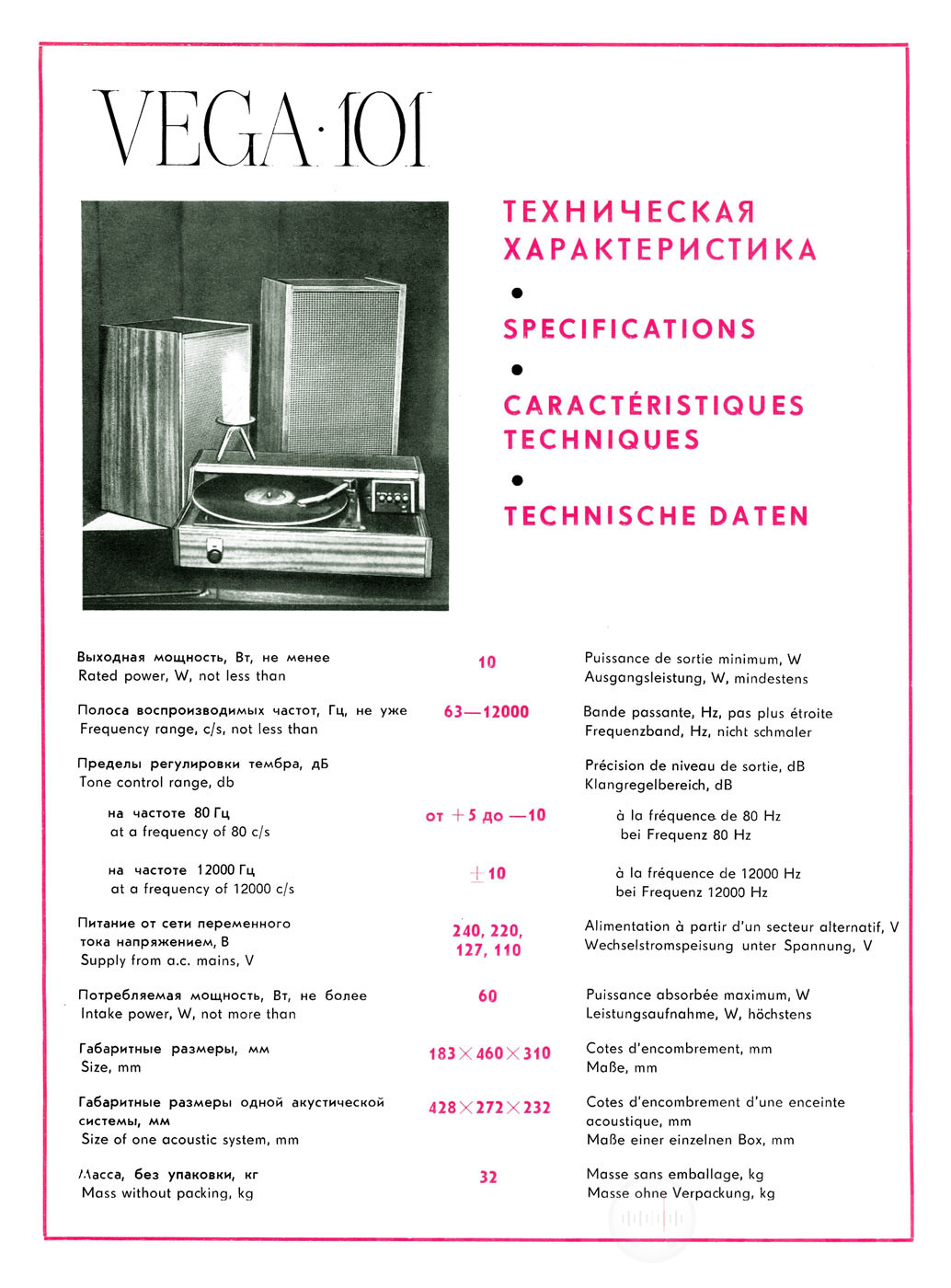

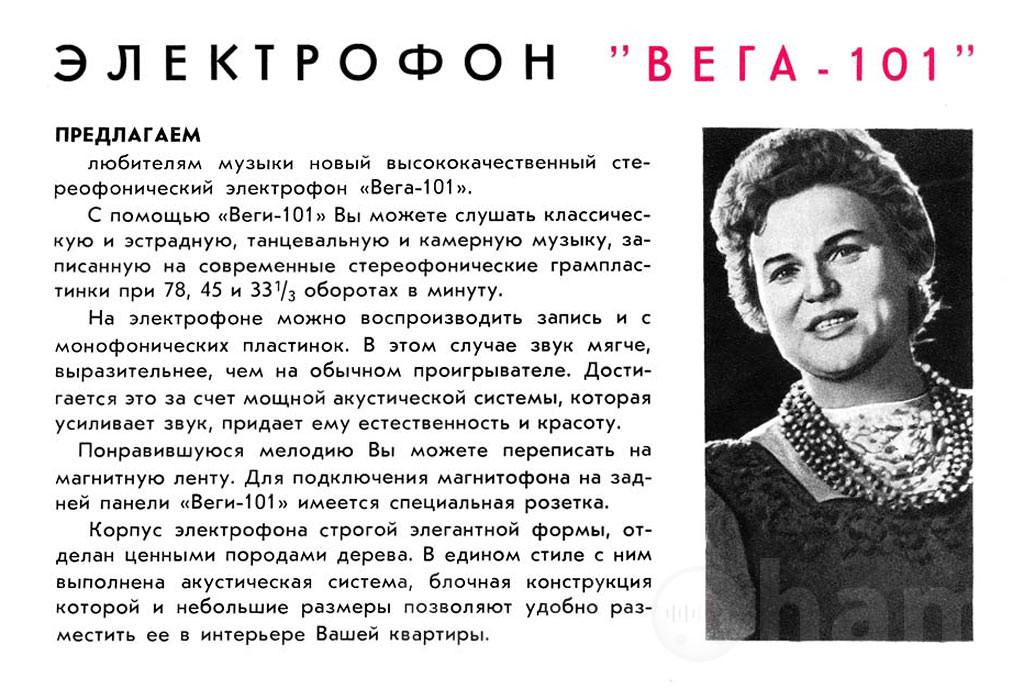

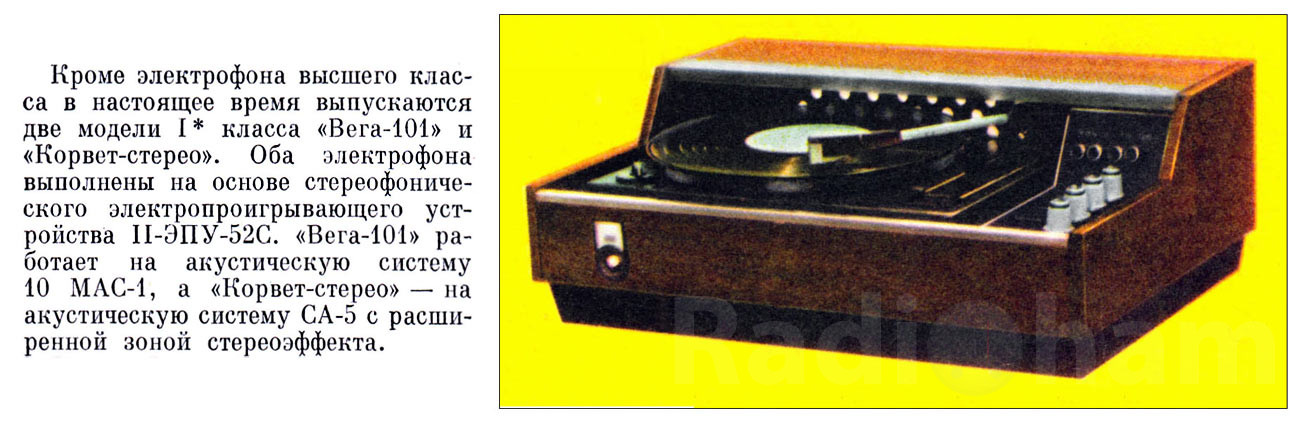

Информационные брошюры с описанием и техническими данными электрофона. Рекламные фотографии электрофона «Вега-101»
