🔌Технические характеристики:
- Диапазон воспроизводимых частот по звуковому давлению при неравномерности не более 14дБ, не уже: 125...10 000 Гц
- Номинальная выходная мощность тракта воспроизведения грамзаписи: 1,5 Вт
- Максимальная выходная мощность,не менее3 Вт
- Номинальная частота вращения диска, об/мин33,33; 45,11
- Коэффициент детонации, не более0,25%
- Уровень фона и наводок всего трактаЭФ, не хуже 43 Дб.
- Потребляемая мощность, не более 20 Вт.
- Масса, не более: 6 кг
- Габаритные размеры электрофона, мм, неболее375×350×135
📖История и описание:

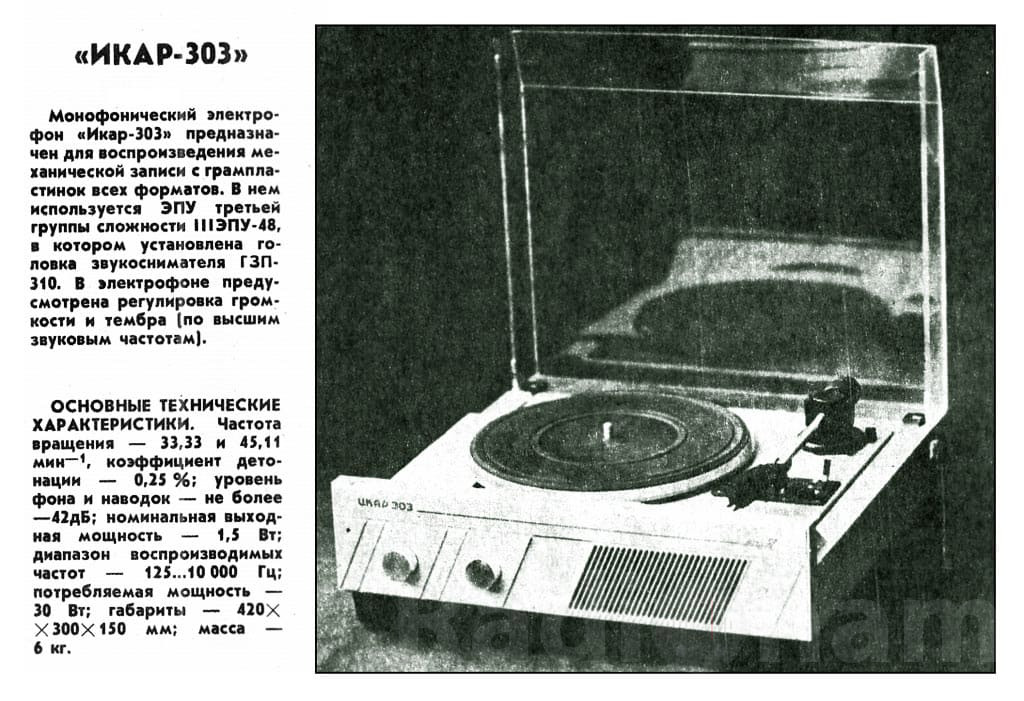

Электрофон сетевой транзисторный «Икар-303» с 1986 года выпускал Ярославский радиозавод. «Икар-303» — монофонический электрофон
третьей группы сложности, предназначен для воспроизведения монофонических грамзаписей, записи на подключаемый магнитофон, а также
для прослушивания радиопередач, транслируемых по сети проводного вещания. В электрофоне применено электропроигрывающее

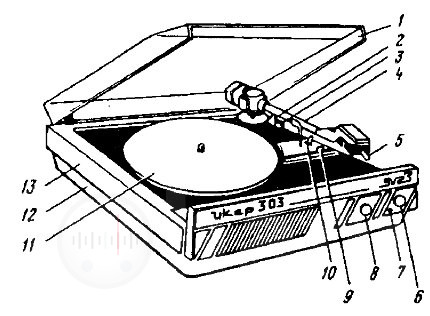

устройство ЗЭПУ-48 с головкой звукоснимателя ГЗП-310.Электрофон имеет (рис. 4.1): плавную регулировку громкости и тембра по верхним ЗЧ,
переключатель частоты вращения диска, переключатель формата используемой грампластинки, микролифт, индикатор включения сети питания.
В электрофоне предусмотрено гнездо для подключения сети проводного вещания и магнитофона на запись. Акустическая система электрофона
встроенная, состоит из головки громкоговорителя ЗГДШ-2. Питание электрофона осуществляется от сети переменного тока частотой 50 Гц
напряжением 220 В.
Принципиальная схема:
Электрофон содержит(рис.4.2): узч, электропроигрывающее устройство 3-ЭПУ-48, силовой трансформатор, индикатор включения сети.
Тракт УЗЧ выполнен на микросхеме DA1 (K174УН7) и транзисторе VT1 (КТ 315Г). Транзистор VTI обеспечивает согласование высокого выходного сопротивления головки звукоснимателя с входным сопротивлением регуляторов громкости и тембра. Основное усиление сигнала осуществляется микросхемой DA1. Сигнал ЗЧ подается с РРГ (R10) на вход микросхемы (на вывод 10). Отрицательная обратная связь обеспечивается как элементами внутри микросхемы, так и внешними цепями (C9, R15; C11, R16).

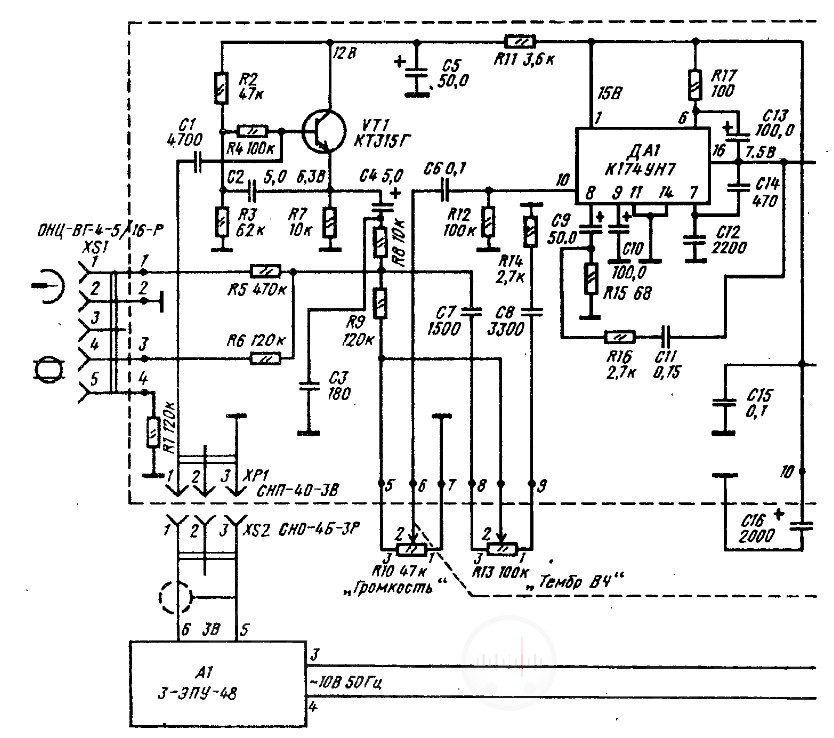

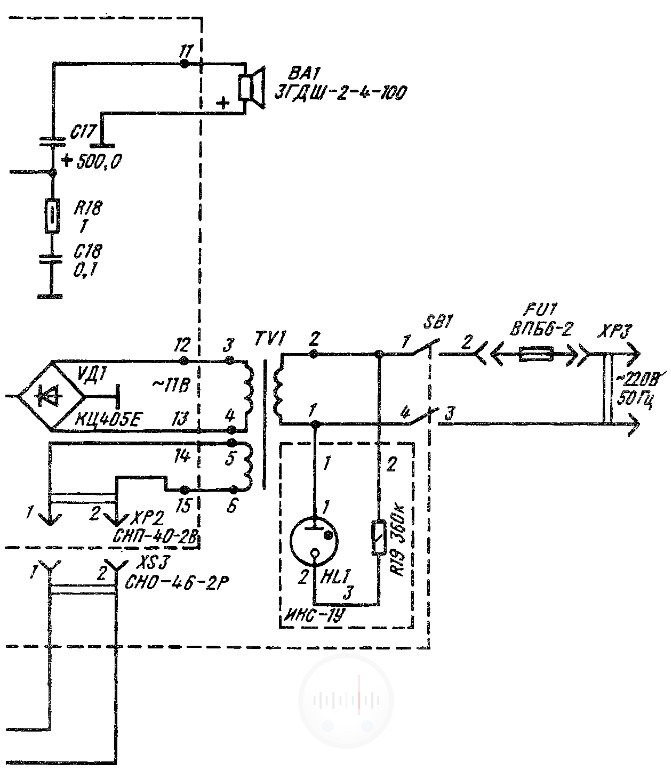

Рис 4.2. Принципиальная электрическая схема электрофона «Икар-303»
Сигнал для записи на магнитофон с выхода эмиттерного повторителя через резистор R5 поступает на контакты 1 и 2 соединителя XS1. Сигнал с сети проводного вещания поступает на контакты 5 и 4 этого же соединителя.

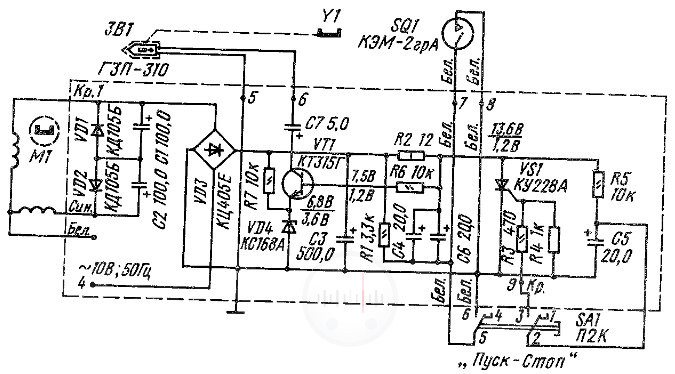

Принципиальная электрическая схема ЭПУ (рис. 4.3) состоит из двигателя фазосдвигающими конденсаторами C1 и C2, выпрямителя VD3, электронного выключателя на тиристоре VS1, концевого выключателя на герконе SQ1 и магните Y1, замыкателя выводов головки ЗС на транзисторе VT1 и опорном стабилитроне VD4.
В ЭПУ применен синхронный двигатель переменного тока с номинальным напряжением питания 6 В и частотой вращения 375 об/мин.
Запуск и останов двигателя осуществляется
поочередным нажатием кнопки «Пуск — Стоп» (SA1). Останов двигателя происходит также и при приближении магнита Y1 к геркону
концевого выключателя SQ1. Изменение первоначального расстояния между магнитом и герконом производится переключателем форматов пластинок.
Диоды VD1 и VD2 обеспечивают защиту фазосдвигающих конденсаторов C1 и С2 от обратного напряжения.
Питание каскадов ЭПУ осуществляется подачей переменного напряжения 10 обмотки силового трансформатора TV1. При разомкнутых контактах выключателя SA1 («Пуск-Стоп») ЭПУ тиристор VS1 не проводит ток и ЭПУ находится в состоянии «Стоп». Напряжение питания через резистор R6 поступает на базу транзистора VT1. Каскад на транзисторе VT1 через конденсатор С6 и стабилитрон VD4 обеспечивает замыкание выводов головки звукоснимателя ЗВ1.
При замкнутых контактах переключателя SA1 напряжение с конденсатора С5 поступает на управляющий электрод тиристора VS1 и включает его, переводя устройство в состояние «Пуск». При этом напряжение на аноде тиристора падает до 1,2...1,5 В и закрывает транзистор VT1, размыкая выводы ЗВ1.
При замыкании геркона SQ1 концевого выключателя или при повторном нажатии кнопки «Пуск-Стоп» к аноду тиристора подключаются разряженные конденсаторы C4, С6, которые кратковременно обесточивают тиристор и выключают его. Шунтирующий резистор R4 и ограничивающий резистор R5 предотвращают самопроизвольное включение тиристора.
Режимы работы транзисторов и микросхемы по постоянному току приведены на принципиальных схемах (см. рис. 4.2, 4.3). Напряжения могут отличаться от указанных на схеме на +- 15%. Режимы устройства измерены вольтметром, имеющим входное сопротивление не менее 100 кОм. Напряжения на электродах обозначены (см. рис. 4.3): числитель — ЭПУ «Выключено», знаменатель — ЭПУ «Включено».
Конструкция:
Электрофон состоит из поддона и пластмассового корпуса, в котором смонтировано электропроигрывающее устройство 3-ЭПУ-48. Сверху электрофон закрыт съемной крышкой.
Электропроигрывающее устройство конструктивно состоит из штампованной стальной панели, на которой размещены узел привода диска ЭПУ, звукосниматель, органы управления и плата ЭПУ.
Вращение от двигателя к шкиву, на котором закреплен диск ЭПУ, передается с помощью резинового ремня. Переключение частоты вращения производится изменением положения ремня относительно насадки на оси двигателя.
Подъем и опускание звукоснимателя осуществляется ручкой микролифта. Расположение узлов и блоков ЭПУ на обратной стороне панели приведено на рис. 4.4.
Печатные платы электрофона и ЭПУ выполнены из одностороннего фольгированного гетинакса. Расположение ЭРЭ на печатных платах показано на рис. 4.5.

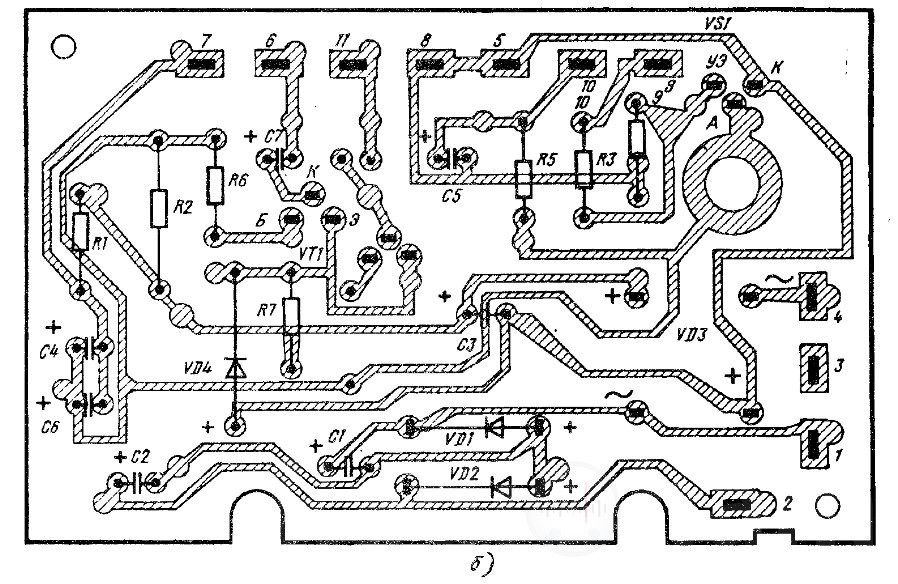

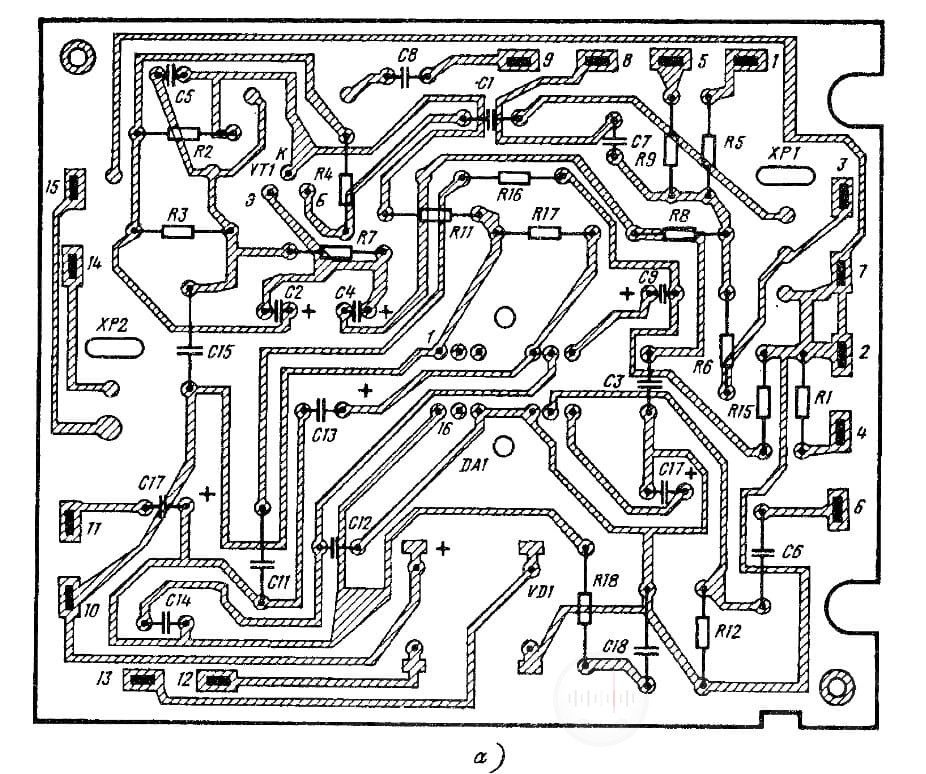

Рис. 4.5 Расположение радиоэлементов на печатных платах электрофона «Икар-303»: а) - плата УЗЧ; б) — плата ЭПУ

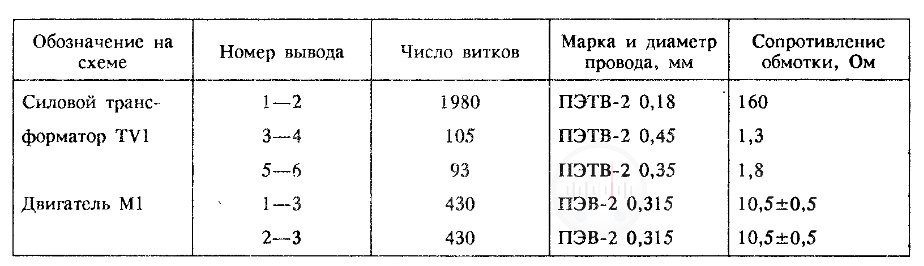

Намоточные данные катушек двигателя и силового трансформатора электрофона приведены в табл. 4.1
Порядок разборки и сборки:
Для проведения ремонта разборку электрофона необходимо производить в следующем порядке: приподняв крышку на 30...40° движением
на себя, снять ее с электрофона; поставить электрофон на заднюю стенку, отвернуть четыре винта, при этом необходимо придерживать верхнюю и нижнюю части корпуса электрофона; приподняв заднюю часть корпуса электрофона, снять его с поддона, при этом необходимо отсоединить
ответные части соединителей подключения ЭПУ к плате УЗЧ.
Для того чтобы снять панель ЭПУ с пластмассового корпуса электрофона, необходимо поворотом на 90° освободить запорные шайбы крепления ЭПУ к корпусу электрофона. Разборку ЭПУ необходимо производить в следующем порядке: снять накладной резиновый диск, отвернуть винт крепления диска. После снятия диска обеспечивается доступ ко всем узлам и деталям ЭПУ. Сборка ЭПУ и электрофона производится в

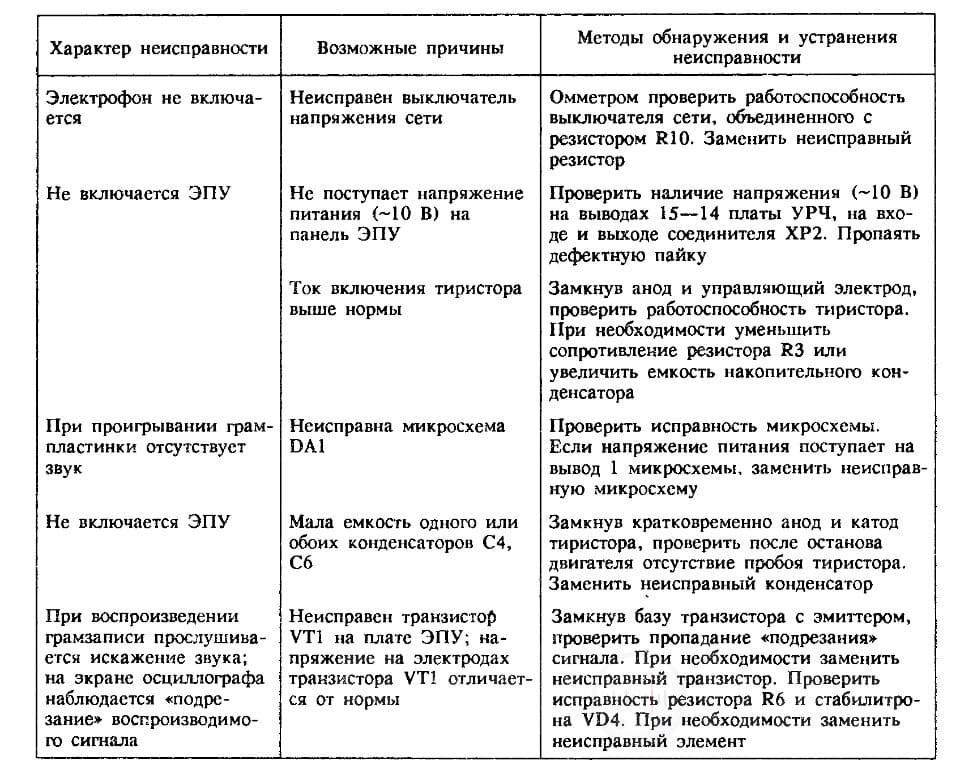

обратной последовательности. Характерные неисправности, методы их обнаружения и устранения приведены в табл. 4.2.
