🔌Технические характеристики:
- Диапазон коротких волн разделен на 3 поддиапазона:
КВ 1 31,9-24,79 м (9,4-12,1 Мгц)
КВ 2 53,3-40,56 м (5,65-7,4 Мгц)
КВ 3 76-52,2 м (3,95-5,75 Мгц)
Диапазон УКВ 4,56-4,11 м (65,8-73,0 Мгц)
- Максимальная чувствительность при выходной мощности 50 мвт:
С внутренней магнитной антенной: на ДВ 250 мкв/м на СВ 200 мкв/м
Со штыревой антенной: на КВ 40 мкв на УКВ 2,0 мкв
Со входа для внешней антенны: на ДВ и СВ 30 мкв/м на КВ 20 мкв/м на УКВ (при Rвх =75 ом)
- Реальная чувствительность:
С внутренней магнитной антенной на ДВ:600 мкв/м СВ:350 мкв/м
Со штыревой антенной на КВ:60 мкв УКВ:2,0 мкв
Со входа внешней антенны на ДВ и СВ: 60 мкв на КВ: 30 мкв на УКВ (при Rвх =75 ом) 2 мкв
Со входа внешней антенны (в режиме «Местный прием») на ДВ и СВ: 500мкв
- Избирательность по соседнему каналу: на ДВ и СВне менее 46дб
- Усредненная крутизна ската резонансной характеристики в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дб не менее 0,3 дб/кгц.
- Ослабление сигнала зеркального канала:
На ДВ не менее 56 дб
На СВ не менее 46 дб
На KB не менее 40 дб
На УКВ не менее 30 дб
- Промежуточная частота:
Тракта AM 465±2 кгц
Тракта ЧМ 6,8±0,1 Мгц
- Действие АРУ: при изменении сигнала на входе приемника на 40 дб соответствующее изменение напряжения сигнала на выходе приемника не более 4 дб.
📖История и описание:

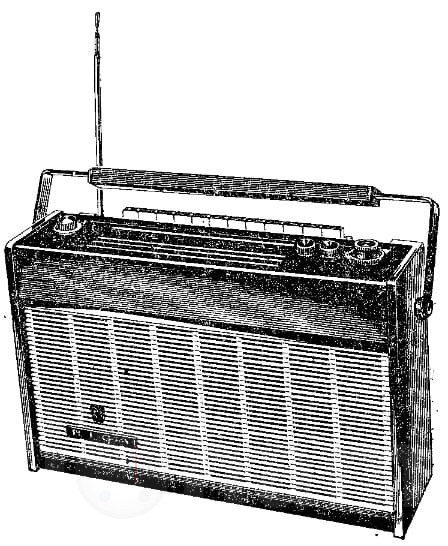

Переносной радиоприёмник «Рига-103» с 1968 года выпускал Рижский радиозавод имени Попова. Приёмник имел первоначально несколько видов оформления. С 1971 года он был модернизирован в приёмник с наименованием ''Рига-103-1'' затем в 1972 году в радиоприёмник ''Рига-103-2'', при общей схеме и конструкции, а незначительные отличия были в оформлением корпуса, шкалы и ручек настройки. Радиоприёмник «Рига-103» экспортировался в различные страны под наименованиями «Riga», «Astrad», «Solar», где были другие КВ и УКВ диапазоны. Радиоприемник «Рига 103» (рис. 3.132) представляет собой супергетеродин 1 класса переносного типа, собранный на 17 транзисторах и 8 полупроводниковых диодах. Радиоприемник предназначен для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ, КВ и с частотной модуляцией в диапазоне УКВ. Прием в диапазонах ДВ и СВ осуществляется на внутреннюю магнитную антенну, а в диапазонах КВ и УКВ на штыревую телескопическую антенну. Кроме того, на всех диапазонах приемник может работать с внешней антенной.

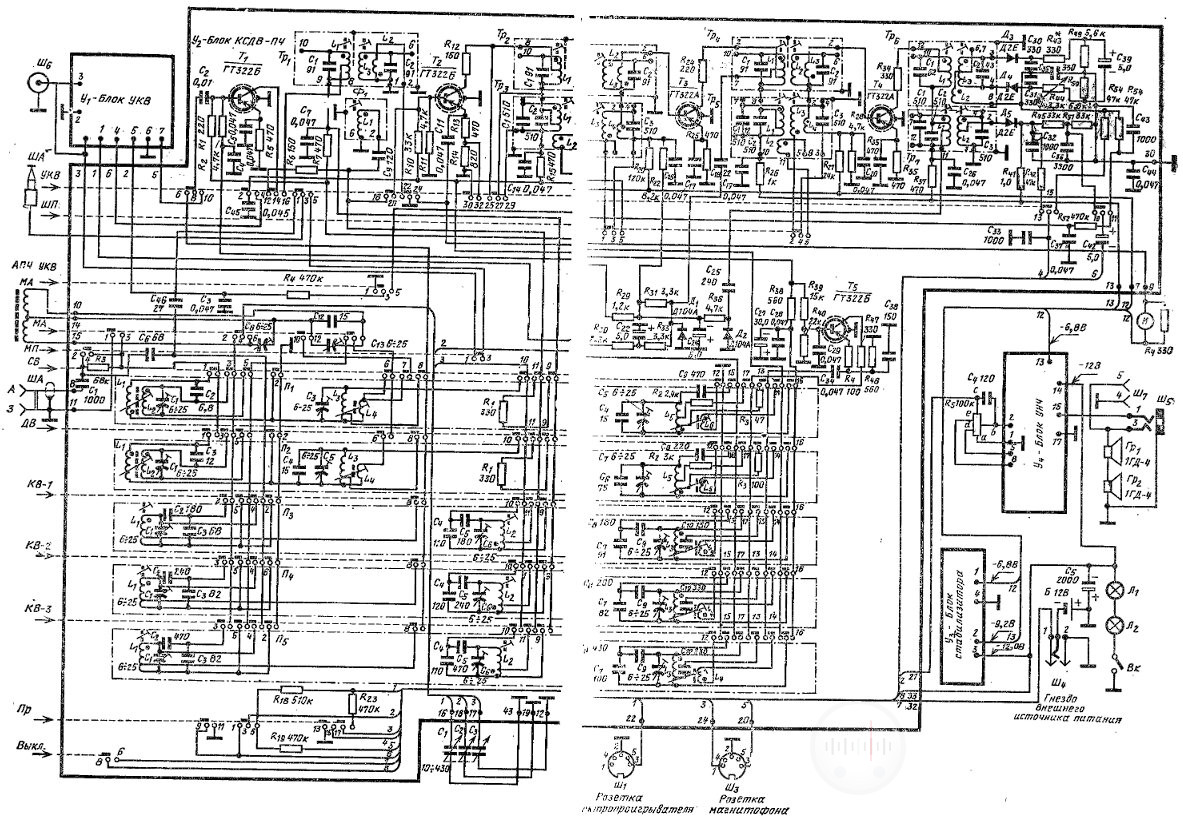

Принципиальная схема:

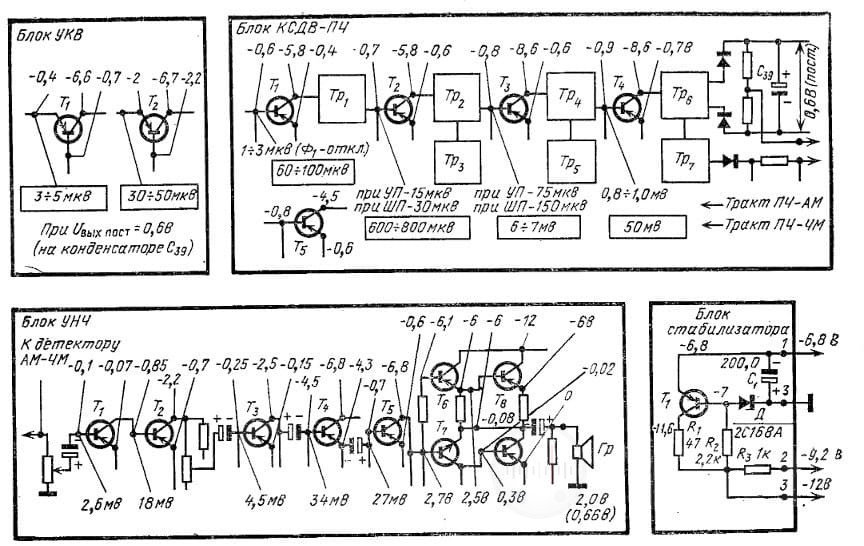

Схема приемника «Рига-103» состоит из четырех функциональных блоков УКВ, КСДВ-ПЧ, УНЧ и стабилизатора напряжения питания (рис. 3.133-
3.135). Принципиальная схема приемника «Рига-103» повторяет в основном схему приемного устройства радиолы «Рига-102» (см. рис. 1.49-1.51). Некоторые отличия ее от схемы радиолы «Рига-102» состоят в следующем.
- При работе в диапазонах УКВ и КВ используется штыревая телескопическая антенна, коммутация которой осуществляется с помощью группы 1, 3, 5 контактной колодки переключателя диапазона УКВ.
- В блоке УКВ входная цепь L2C1C2, L1 рассчитана на работу от несимметричного диполя, т. е. от штыревой телескопической антенны, поэтому вторичная обмотка катушки L1 входного контура заземлена.
- В блоке КСДВ-ПЧ штыревая телескопическая антенна подключается входным контурам КВ через конденсатор C46; индикатор настройки приемника (микроамперметр типа М4283, зашунтированный резистором R4 сопротивлением 330 ом) включен в цепь питания коллектора транзистора T1; включение и выключение питания приемника осуществляется отдельной клавишей.
- В блоке усилителя НЧ питание коллекторных цепей предоконечного и оконечного каскадов осуществляется напряжением 12 в; нагрузкой оконечного (выходного) каскада усилителя НЧ служат два последовательно соединенных громкоговорителя типа 1ГД-4 с сопротивлением звуковых катушек 8 ом; предусмотрена возможность подключения телефона типа ТМ-4 (гнезда Ш5) внешней дополнительной акустической системы (Ш4). При подключении телефона громкоговоритель автоматически отключается.
- Блок стабилизатора напряжения питания собран на транзисторе Т1 типа МП41 и диоде Д1 типа 2С 168А. При подключении внешнего источника питания через специальный разъем и гнездо Ш7 внутренняя батарея автоматически отключается.
Конструкция и детали:
Корпус приемника деревянный с отделкой искусственной кожей либо ценными породами дерева, с пластмассовыми и металлическими накладками. Все органы управления приемника расположены на верхней стороне корпуса и имеют соответствующие обозначения. Шкала приемника имеет градуировку длин волн в метрах. Для диапазонов ДВ и СВ на шкале нанесены названия городов, имеющих мощные радиовещательные станции.
Над шкалой находятся штыревая телескопическая антенна и клавиши переключателя диапазонов. Клавишный механизм имеет двенадцать клавиш: «УКВ-АП» — автоподстройка на УКВ; «УКВ» — ультракоротковолновый диапазон; «МП» — местный прием; «Полоса» — включение широкой полосы пропускания; «МА» — включение магнитной антенны; KB1, СВ, КВ2, ДВ, КВ3 диапазоны волн; клавиша «Q»- воспроизведение грамзаписи и магнитной записи; «Вкл» — включение и выключение питания.
Клавиши «МА», «МП», «УКВ-АП», «Полоса», «Вкл» независимы (включаются при непосредственном нажатии и выключаются при их повторном нажатии). Клавиши диапазонов волн и воспроизведения звукозаписи выключаются при нажатии на любую другую клавишу. В верхней правой части шкалы расположен индикатор настройки приемника, ниже его сдвоенные ручки настройки приемника и две ручки регуляторов тембра. В правой части шкалы имеется кнопка включения подсвета шкалы, а над ней находится ручка регулятора громкости.
На задней стенке корпуса расположены гнезда для подключения наружной антенны, провода заземления и внешней дипольной антенны для приема дальних станций в диапазоне УКВ.
К приемнику можно подключить внешний источник питания напряжением 12 в, электропроигрыватель, магнитофон, дополнительный громкоговоритель (с полным сопротивлением 8-20 ом и мощностью не менее 1 в.а) и головные телефоны. При подключении внешнего источника питания батарея элементов, установленная внутри приемника, автоматически отключается.
Кассета для размещения восьми элементов источника питания крепится к корпусу двумя невыпадающими винтами.
Два громкоговорителя типа 1ГД-4 укреплены на передней стенке приемника.

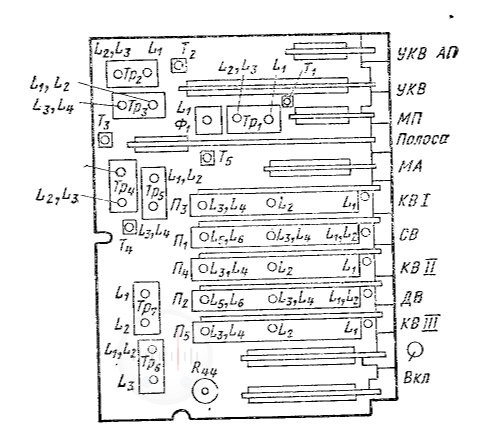

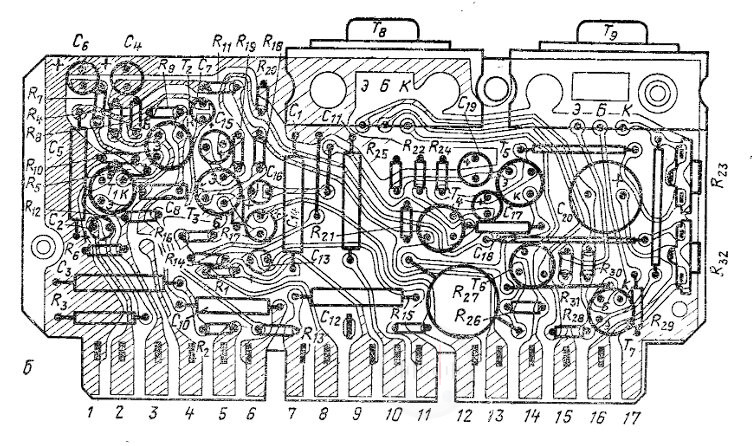

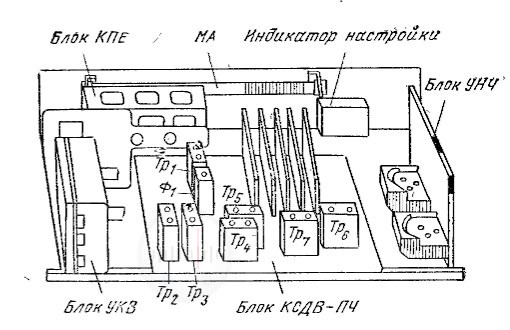

Конструкция радиоприемника выполнена по функционально-блочному принципу, что позволяет производить его настройку поблочно.
