Ламповый радиоприёмник "Минск-55"

Ламповый радиоприёмник "Минск-55"


Сетевой ламповый радиоприёмник 1-го класса «Минск-55» предназначен для приёма радиовещательных станций в диапазонах ДВ, СВ и 4-х поддиапазонах КВ.

Сетевой ламповый приёмник «Минск-55» вид сзади

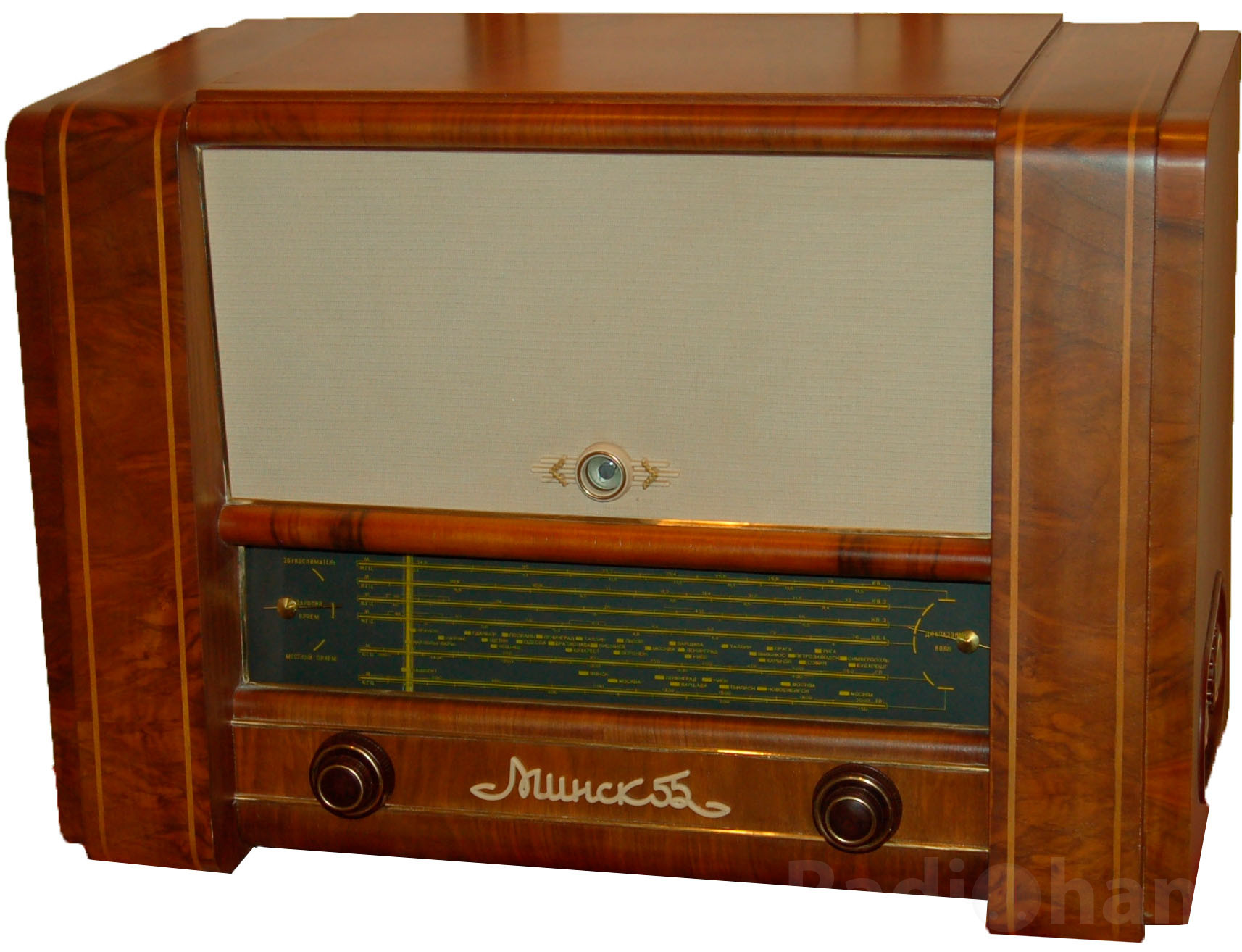

Сетевой ламповый приёмник «Минск-55»

📻Основные технические характеристики:
Диапазоны принимаемых волн и частот:
— ДВ — 150...415 кГц (2000...723 м),
— СВ — 520...1600 кГц (577...187 м),
— КВ-I — 11,5...12,1 Мгц,
— КВ-II — 9,1...9,8 Мгц,
— КВ-III — 6,31...10,0 Мгц,
— КВ-IV — 3,95...6,26 Мгц,
Промежуточная частота — 465 кГц
Чувствительность — 50 мкВ
Избирательность по соседнему каналу — 50 дБ
Избирательность по зеркальному каналу:
— в диапазоне ДВ — 60 дБ,
— в диапазоне СВ — 50 дБ,
— в поддиапазонах КВ — 26 дБ.
Выходная номинальная мощность — 4 Вт.
Диапазон воспроизводимых звуковых частот — 60...6500 Гц
Напряжение питания электрической сети — 127 или 220 В
Потребляемая мощность — 120 Вт.
Габариты приёмника — 712х377х504 мм.
Масса — 45 кг.

Особенностью приёмника является применение в нём барабанного переключателя диапазонов и автоматический переход на работу по схеме прямого усиления при приёме мощных и местных радиостанций.

🔌Питание

Приемник радиолы рассчитан на питание от сети переменного тока напряжением 127 или 220 В, потребляемая мощность при приеме радиопередач не превышает 120 Вт.

🛠Электрическая принципиальная схема

Принципиальная схема «Минск-55»

Для приема местных станций (очень сильных сигналов), производится переключение с супергетеродинной схемы на схему прямого усиления.

  1. Для приема местных станций, т.е, очень сильных сигналов, производится переключение с супергетеродинной схемы на схему прямого усиления.
  2. В диапазонах коротких волн на входе включается настроенный контур, связанный индуктивно с антенной. На длинных и средних волнах включается двухконтурный полосовой фильтр; связь с антенной индуктивно-емкостная. Система переключения контуров обеспечивает полное отключение от схемы всех неработающих в данном диапазоне деталей.
  3. В диапазонах длинных и средних волн усиление высокой частоты апериодическое; нагрузкой для лампы 6К3 служит сопротивление R11. На коротких волнах схема усиления резонансная с автотрансформаторным включением контура в анодную цепь лампы. В цепь катода лампы 6К3 включен контур, настроенный на промежуточную частоту и ослабляющий за счет отрицательной обратной связи помехи от станций, работающих на этой частоте. Кроме того, в эту цепь при переходе на местный прием включается сопротивление R4.
  4. В трехкаскадном усилителе промежуточной частоты для первых двух каскадов применена схема полосовых усилителей с двухконтурными фильтрами, для третьего каскада — схема апериодического усиления нагрузкой для лампы третьего каскада служит сопротивление R29. В первых двух фильтрах предусмотрена возможность регулировки полосы пропускания путем изменения величины связи между контурами и одновременного изменения добротности контуров. При переходе на местный прием усиленное напряжение сигнала высокой частоты подается с сопротивления R4 в цепи катода лампы Л1 непосредственно на управляющую сетку лампы Л5, минуя все промежуточные каскады, и высокочастотная часть приемника работает по простейшей схеме прямого усиления.
  5. Регулирование тембра (подъем и завал частотной характеристики в области нижних или верхних звуковых частот) производится за счет переключения элементов переходной цепи между лампами Л6 и Л7, причем для расширения полосы пропускания в сторону верхних частот одновременно изменяется и связь между контурами в двух первых фильтрах промежуточной частоты.
  6. Выпрямитель имеет трех ячеечный фильтр для сглаживания пульсаций выпрямленного тока. Питание анодных и экранных цепей ламп оконечного каскада производится после первой, анодных цепей других ламп — после второй и экранных цепей этих ламп — после третьей ячейки фильтра.

Детали

Выходной трансформатор.Первичная обмотка состоит из 2х1700 витков провода ПЭЛ 0,12 (сопротивление 430 Ом), вторичная обмотка — из 120 витков ПЭЛ 0,74 (сопротивление 0,45 Ом) и обмотка для внешнего громкоговорителя — из 625 витков ПЭЛ 0,12 (сопротивление 180 Ом).

Силовой трансформатор.Сетевая обмотка имеет 2х(230+38) витков провода ПЭЛ 0,51 (сопротивление 5 Ом). Повышающая обмотка содержит 2х550 витков ПЭЛ 0,25 (сопротивление 98 Ом). Обмотка накала кенотрона имеет 11 витков ПЭЛ 1,25 (сопротивление 0,05 Ом) и обмотка накала ламп — 14,5 витков ПЭЛ 1,25 (сопротивление 0,06 Ом). Экранная обмотка — один слой провода ПЭЛ 0,25.

Дроссель фильтрасодержит 1400 витков провода ПЭЛ 0,25 (сопротивление 59 Ом).

Громкоговорители типа 3ГД-М1 (различаются только центрирующими шайбами и подвижной системой). Звуковая катушка каждого громкоговорителя содержит 64 витка провода ПЭЛ 0,13 (сопротивление постоянному току 3,4 Ом).

Расположение ламп и деталей на шасси приемника «Минск-55»
