Радиоприемник Кварц 402

🔌Технические характеристики:

• Диапазоны принимаемых волн: СВ, КВ 25.49 м (12,1...5,8 МГц).
• В диапазоне КВ прием ведется на штыревую (телескопическую) и встроенную магнитную антенну
• Максимальная чувствительность (при выходной мощности 5 мВт):

на СВ 150 мкВ/м

на КВ с магнитной антенной 150 мкВ/м

со штыревой 75 мкВ

• Реальная чувствительность:

на СВ 150 мкВ/м

на КВ с магнитной антенной 400 мкВ/м

со штыревой 200 мкВ

• Избирательность по соседнему каналу: на СВ не менее 26 дБ
• Ослабление зеркального канала:

на СВ не менее 26 дБ

на КВ не менее 14 дБ

• Действие АРУ: при изменение входного сигнала на26 дБ напряжение сигнала на выходе изменяется не более чем на 4 дБ
• Полоса воспроизводимых звуковых частот: 450...3000 Гц
• Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления не более 5%: 100 мВт
• Среднее звуковое давление в полосе воспроизводимых звуковых частот: не менее 0,12 Па
• Источник питания: батарея «Крона ВЦ»
• Напряжение питания: 9 В
• Ток, потребляемый приемником при отсутствии сигнала: не более 8 мА
• Работоспособность приемника сохраняется при снижении напряжения питания до 3 В
• Длительность работы приемника при средней громкости от одной батареи: до 30 ч
• Габаритные размеры: 176х114х42 мм
• Масса: 500 г


📖История и описание:

Портативный транзисторный радиоприёмник «Кварц-402» с 1972 года выпускал Кыштымский радиозавод. Достаточно редкий приёмник в СССР. Радиоприёмник в основном выпускали на экспорт, но продавали и в СССР, причём с английскими или с русскими буквами (редко) в наименовании. Приемник «Кварц-402» разработан на базе приемника «Кварц-401» и отличается от последнего внешним оформлением, конструкцией, а также тем, что него диапазон ДВ заменен коротковолновым.

Принципиальная электрическая схема:

Входная цепь.

Катушки контуров (рис. 142) диапазона KB L1, CB L3 и соответствующие им катушки связи L2 и L4 размещены на ферритовом стержне магнитной антенны. Связь входных контуров с транзистором смесителя индуктивная, а штыревой (телескопической) антенны с входным контуром КВ — емкостная (через конденсатор С42). Внешняя антенна к входным контурам СВ и КВ подключается через конденсатор связи C1.

Преобразователь частоты.

Преобразователь частоты построен на двух транзисторах типа ГТ309В по схеме с отдельным гетеродином (T1 — смеситель, Т8 — гетеродин). Гетеродин работает по схеме индуктивной трехточки, Для обеспечения стабильности частоты гетеродина при изменении напряжения питания и окружающей температуры питание транзистора Т1 осуществляется от стабилизатора напряжения на селеновом диоде ДЗ типа 7ГЕ2А-С. Напряжение сигнала и гетеродина подается на базу транзистора смесителя частоты через катушки связи L2 и L4. Нагрузкой смесителя частоты служит трехконтурный ФСС, который обеспечивает избирательность по соседнему каналу не менее 26 дБ. Ширина полосы пропускания ФСС (не менее 8 кГц на уровне -6 дБ) определяется величинами емкостей конденсаторов связи С16 и С18. Связь ФСС с коллектором транзистора и базой транзистора Т2 трансформаторная. Максимальная чувствительность приемника с базы транзистора Т1 по ПЧ 2...3 мкВ при выходном напряжении на нагрузке усилителя НЧ 225 мВ.

Усилитель ПЧ и детектор.

Усилитель ПЧ и детектор по схеме такие же, как приемника «Кварц-401». Первый каскад собран на транзисторе Т2 типа ГТ309Г. Второй каскад — резонансный, работает на транзисторе Т3 типа ГТ309В. Для нейтрализации действия внутренней обратной связи транзистора включен конденсатор С26. Детектором сигнала служит диод Д1 типа Д9Б. Детектор нагружен на переменный резистор регулятора громкости R5. Для автоматической регулировки усиления используется постоянная составляющая тока диода детектора, с помощыо которой регулируется базовый ток транзистора Т2 первого каскада усилителя ПЧ.

Усилитель НЧ.

Усилитель НЧ состоит и трех каскадов. Первый и второй каскады собраны на транзисторах Т4 и Т5 типа МП40. В коллекторную цепь транзистора T5 включен согласующий трансформатор Tp1. Для устранения паразитного возбуждения первичная обмотка трансформатора Tp1 зашунтирована конденсатором С30. Выходной каскад выполнена транзисторах Т6 и Т7 типа МП40 по двухтактной трансформаторной схеме. Нагрузкой каскада служит громкоговоритель 0,1ГД-6 (либо 0,25ГД-10) с сопротивлением звуковой катушки 10 или 8 Ом. Для коррекции частотной характеристики два последних каскада охвачены частотно-независимой обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора Tp2 и через резистор R26 и конденсатор С33 подается в эмиттерную цепь транзистора Т5. Температурная стабильность выходного каскада обеспечивается терморезистором R22. Для сохранения высокой чувствительности приемника при глубоком разряде батарей питание базовых цепей транзисторов Т1, Т2, ТЗ и Тб осуществляется от стабилизатора напряжения, собранного на селеновом диоде Д2 типа

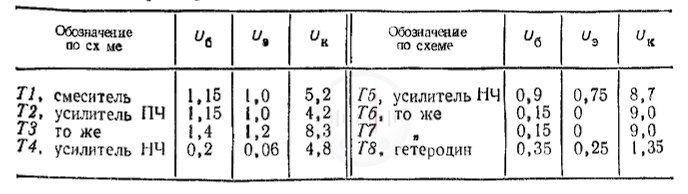

7ГЕ2А-С. Стабилизатор обеспечивает опорное напряжение 1,5±0,1 В при разряде батарей питания на 30%. Все каскады приемника имеют температурную и режимную стабилизацию, что обеспечивает его работоспособность интервале температур -10… +45° С. Режимы работы транзисторов приведены табл. 73, 74.

Конструкция и детали:

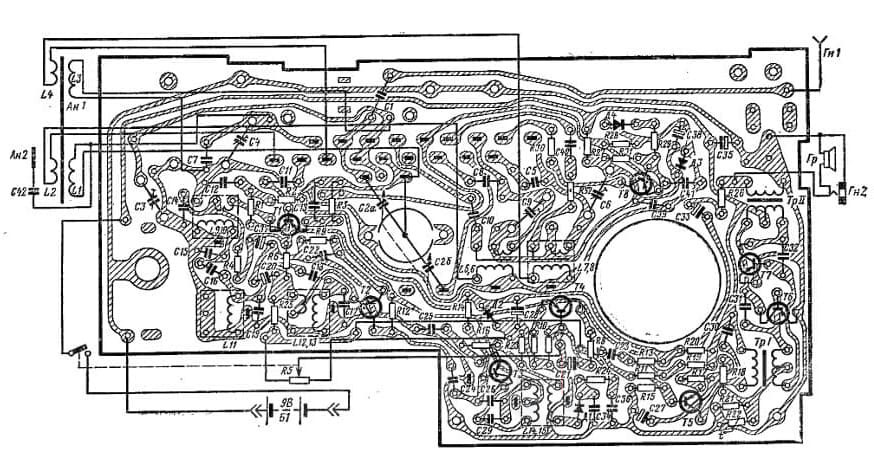

Корпус приемника изготовлен из ударопрочного полистирола. Органы управления: ручка настройки и регулятора громкости с выключателем питания расположены на верхней панели. На задней крышке расположены штыревая (телескопическая) антенна, переключатель диапазонов, гнезда для подключения внешней антенны, провода заземления и телефона. Монтаж выполнен на печатной плате (рис. 143).

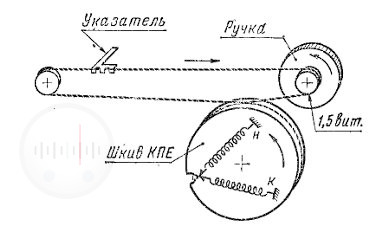

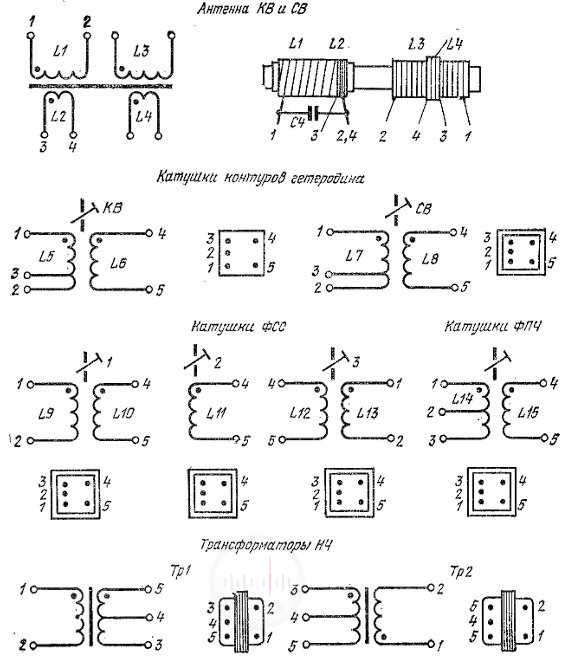

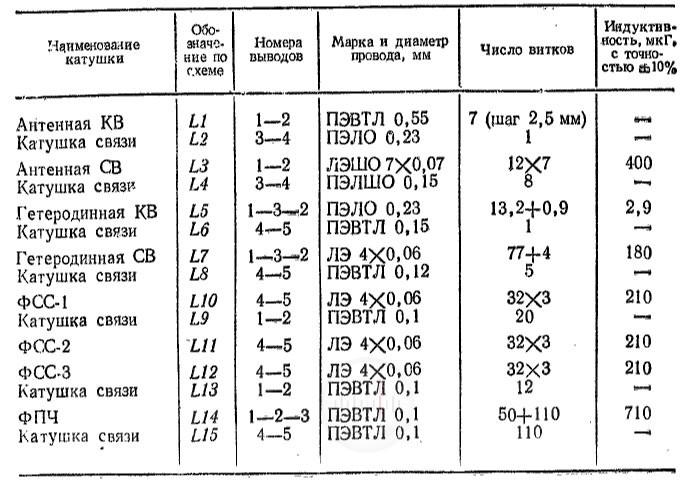

Настройка приемника на частоту принимаемой радиостанции осуществляется блоком КПЕ типа КП4-5 емкостью 5...280 пФ. Магнитная антенна выполнена на ферритовом стержне марки 150ВЧ длиной 160 и диаметром 8 мм. Длина штыревой (телескопической) антенны 615 мм. Катушки контуров гетеродина СВ, ФСС, ФПЧ намотаны на трехсекционных каркасах и каждая помещена в чашки из феррита марки 600НН диаметром 8,6 мм. Настройка их производится сердечниками из того же материала диаметром 2,8 и длиной 12 мм. Гетеродинные катушки КВ намотаны на гладком цилиндрическом каркасе диаметром 6 и высотой 18 мм, имеющем подстроечный ферритовый сердечник марки 100НН диаметром 2,8 и длиной 12 мм. Намоточные данные катушек контуров приведены в табл. 75. Трансформаторы НЧ Tp1 и Тр2 по конструкции однотипны. Сердечники их собраны из пластин пермаллоя марки 50Н типа ШЗ, толщина набора 6 мм. Распайка выводов катушек контуров и трансформаторов НЧ показана на рис. 144. Кинематическая схема верньерного устройства изображена на рис. 145.

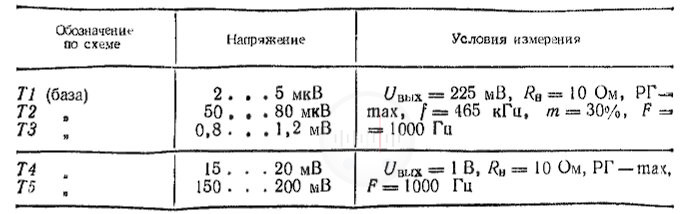

Примечание. Измерены относительно плюса (+) источника питания при отсутствии сигнала на входе приемника и неработающем гетеродине.
