Акустические системы Корвет 35АС 208 Корвет 35АС 028 и Кливер 35АС 028

Акустические системы Корвет 35АС 208 Корвет 35АС 028 и Кливер 35АС 028

🔌Техническиехарактеристики:

  • Номинальная мощность: 35 Вт
  • Паспортная мощность: 70 Вт
  • Номинальное электрическое сопротивление 4 Ом
  • Характеристическое звуковое давление при мощности 10 Вт 1,2 Па
  • Рабочий диапазон частот 30...20 000 Гц
  • Рассогласование частотных характеристик двух акустических систем (предназначенных для одного стереофонического аппарата), усредненных в октавных полосах, имеющих центральные частоты в диапазоне 250...8000 Гц, не более 2 дБ
  • Суммарный характеристический коэффициент гармоник, не более: при входной мощности, соответствующей характеристическому звуковому давлению в диапазоне частот

от 63 до 200 Гц 2%

св. 200 до 1 000 Гц 2%

при 1/2 входной мощности, соответствующей характеристическому звуковому давлению на частотах св. 1000 до 2000 Гц 1 %

при 1/4 входной мощности, соответствующей характеристическому звуковому давлению на частотах св. 2000 Гц 0,5%

  • Габаритные размеры: 710х396х355 мм
  • Масса без упаковки: 36 кг

📖История и описание:

Акустические системы «Корвет 35АС-208» с 1982 года, а АС «Корвет 35АС-028» и «Кливер 35АС-028» с 1986 года выпускало Ленинградское НПО «Океанприбор» и завод «Красный Луч». АС одинаковы и служат для высококачественного воспроизведения фонограмм и рассчитаны для совместной работы с УКУ высокого класса, с соответствующей выходной мощностью. АС планировалось выпускать в зеркальном варианте, но кроме опытных и рекламных образцов, серийные АС были не зеркальными.

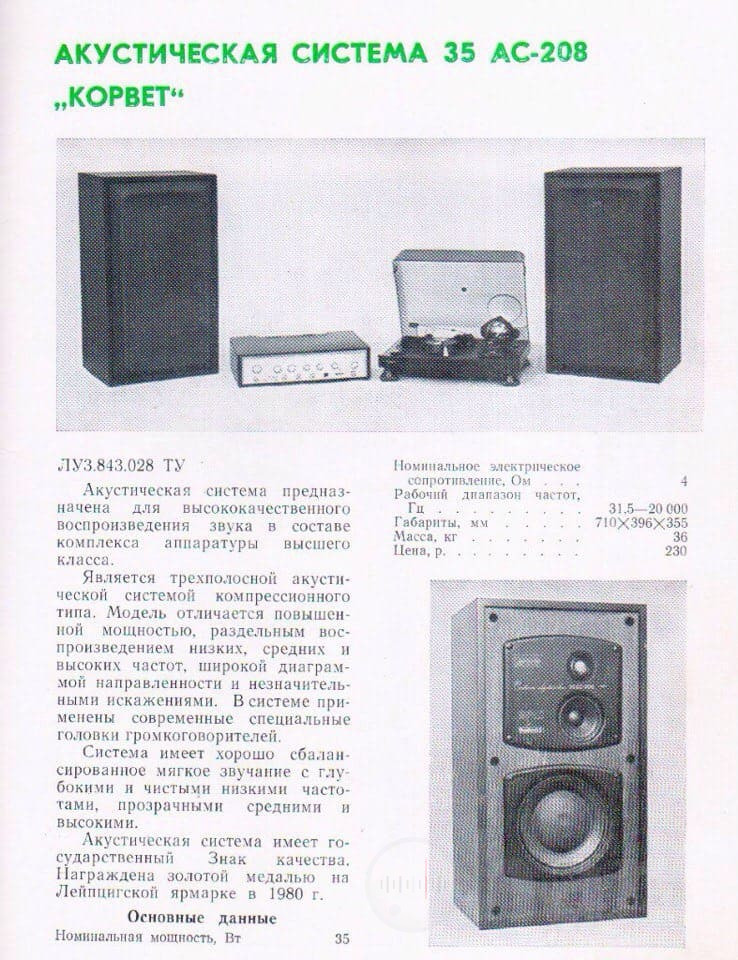

Система акустическая 35АС-208 «Корвет» предназначена для высококачественного воспроизведения звука в составе комплекса аппаратуры высшего класса.

35АС-208 «Корвет» — трехполосная акустическая система компрессионного типа; характеризуется хорошим балансом
низких, средних и высоких частот, который сохраняется при малых уровнях воспроизведения.ь Низкие частоты воспроизводит головка компрессионного типа, имеющая номинальную мощность 30 Вт и частоту основного резонанса 25 Гц.

На средних частотах используется головка компрессионного типа с номинальной мощностью 15 Вт.

Для излучения высоких частот применена головка с куполообразной диафрагмой. Ее номинальная мощность 6 Вт. Головка способна воспроизводить верхние частоты звукового диапазона до 20 кГц с широкой диаграммой направленности, увеличивающей зону восприятия стереоэффекта.

Разделение частотного диапазона на соответствующие области (частоты раздела 800 и 4000 Гц) осуществляется сложными разделительными фильтрами третьего порядка с крутизной спадов частотной характеристики 18 дБ на октаву.

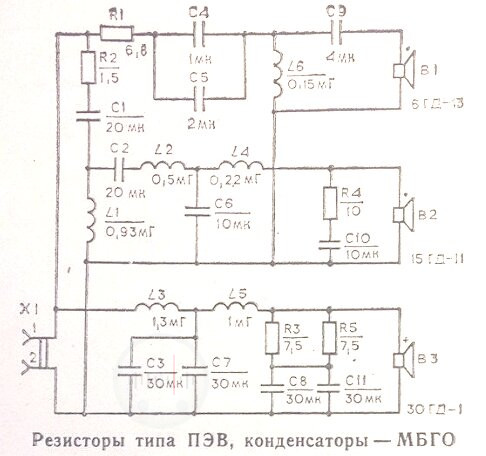

Принципиальная схема акустической системы «35 AC-208 Корвет»

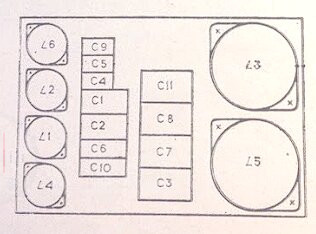

Cхема расположения основных элементов разделительных фильтров акустической системы «35 AC-208 Корвет»

Система 35AC-208 имеет жесткий корпус, исключающий свойственные компрессионным системам призвуки от вторичного излучения стенок. Для поглощения акустической энергии и демпфирования стоячих волн внутренний объем корпуса заполнен высокоэффективным звукопоглощающим материалом — супертонким стекловолокном.

Чтобы уменьшить дифракционный эффект и туннельные резонансы, головки громкоговорителей установлены заподлицо наружной поверхностью передней стенки, закрытой съемной декоративной панелью со звукопроницаемой тканью.

Система 35АС-208 «Корвет» имеет мягкое звучание с глубокими и чистыми низкими частотами без послезвучий и нелинейных искажений, с прозрачными средними и высокими вплоть до самых пиковых уровней воспроизведения.

Рис. 1. Типовая частотная характеристика звукового давления акустической системы Корвет/Кливер 35АС 208/028
Рис. 2. Типовые характеристики направленности излучения акустической системы Корвет/Кливер 35АС 208/028

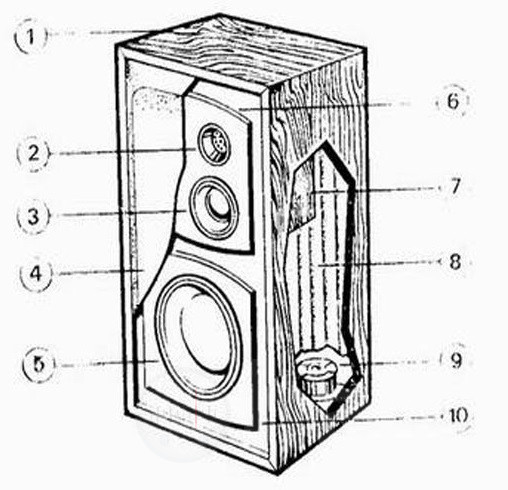

Устройство акустической системы Корвет/Кливер 35АС 208/028:
1 — корпус; 2 — ВЧ-головка типа 6ГДВ-4; 3- СЧ-головка типа 20ГДС-1Л-4; 4 — декоративная панель; 5 — НЧ-головка типа 75ГДН-1Л-4; 6 — декоративная накладка СЧ и ВЧ-головок; 7 — фанерный экран СЧ и ВЧ-головок; 8 — звукопоглощающий материал; 9 — разделительные фильтры; 10 — декоративная накладка НЧ-головки.
