Кассетные магнитофоны Легенда 301 Агидель 301 Элегия 301

Кассетные магнитофоны Легенда 301 Агидель 301 Элегия 301
Черно-белая иллюстрация магнитофонов «Легенда-301», «Агидель-301», «Элегия-301»

🔌Технические характеристики:

  • Ширина магнитной ленты: 3,81мм
  • Скорость движения ленты: 4,76 см/с
  • Число записываемых и воспроизводимых дорожек: 2
  • Длительность непрерывной записи и воспроизведения на одной дорожке: 30 мин
  • Длительность перемотки, не более 180 с
  • Чувствительность для входа, не хуже, В:

«Микрофон» 0,0003

«Радиоприемник» 0,03

«Звукосниматель» 0,5

  • Относительный уровень шумов в канале записи-воспроизведения: 52 дБ.
  • Коэффициент гармоник на ЛВ 4%.
  • Коэффициент детонации 0,3%.
  • Полоса воспроизводимых звуковых частот на ЛВ 40...12500 Гц.
  • Частота тока подмагничивания: 60 кГц.
  • Источник питания — 6 элементов 343, или сеть 50Гц напряжением 220 В.
  • Максимальная выходная мощность:

при питании от батарей 2 Вт,
от сети 2,5 Вт.

  • Габариты магнитофона: 320х220х100 мм.
  • Масса: 3,5 кг.

📖История и описание:

«Легенда-301», «Агидель-301», «Элегия-301» — кассетные магнитофоны третьей группы сложности, предназначенные для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприемника, радиотрансляционной сети, телевизора и воспроизведения их на внутренний громкоговоритель.

Портативный кассетный магнитофон «Агидель-301» с 1985 года выпускало Уфимское Приборостроительное ПО. По одинаковой схеме, конструкции и оформлении (кроме наименования и надписей) Воронежский завод «Электроприбор» выпускал магнитофон ''Элегия-301'', а Арзамасский ПСЗ имени 50-летия СССР магнитофон ''Легенда-301'' (выпущено всего 8 аппаратов). На задней крышке магнитофонов могли быть наименования «Агидель М-301», «Легенда М-301» и «Элегия М-301», то есть с добавлением буквы «М» (магнитофон). Были и без буквы.

Принципиальная схема:

Электрическая схема (рис. 111) и конструкция магнитофона состоят из блоков универсального усилителя (А1), системы шумопонижения, регулировки тембров, усилителя мощности со стабилизатором напряжения (А3) и схемы стабилизатора частоты вращения двигателя(А4)

Универсальный усилитель (А1) комбинированный. Сигнал с магнитной головки подается на первый каскад усилителя воспроизведения (VT1), который собран по схеме с общим эмиттером. Второй каскад выполнен на микросхеме DA1. Формирование ЧХ в области НЧ осуществляется цепочкой R29C20R27, а в области ВЧ — цепочкой L1R15C15. При использовании магнитной ленты с различным рабочим слоем применяется коррекция (R29,R30). Резистором R22 выполняется регулировка усиления каскада. С выхода усилителя сигнал подается на систему шумопонижения.

Рис. 111. Принципиальная электрическая схема магнитофонов «Легенда-301», «Агидель-301», «Элегия-301»

В режиме записи сигнал через конденсатор С7 подается на первый каскад усиления (VT2). Второй каскад выполнен на микросхеме DA1.2. ЧХ в области ВЧ корректируется цепочкой R36C29R34. Величина тока записи регулируется резистором R18. С выхода усилитель сигнал подается на магнитную головку B1. В магнитофоне применена система АРУЗ, которая выполнена на резисторах R41, R42, диодах VD2, VD3 и транзисторах VT3, VT6. При увеличении входного сигнала возрастает потенциал на базе транзистора VT6, что приводит к уменьшению сопротивления перехода коллектор эмиттер транзистора VT3, а вместе ним и коэффициента усиления первого каскада.

Встроенный микрофон ВМ1 подключается к входу усилителя записи помощью аналогового ключа (VD1). При замыкании контактов 2, 3 пере-
ключателя SA3 (А2) к контакту 6 разъема XS2.2 подводится напряжение 7 В. Через цепочку R5R6VD1R7 протекает ток, и входной сигнал от микрофона проходит на вход усилителя. Для выключения микрофона необходимо разомкнуть контакты переключателя SA3. При этом аналоговый ключ (VD1) закрывается и питание микрофона отключается.

Генератор стирания и подмагничивания выполнен на транзисторах VT4, VT5 по двухтактной трансформаторной схеме. Стирающая головка
подключается к вторичной обмотке трансформатора Т1, универсальная через цепочку C37R49R50. При использовании магнитной ленты с рабочим слоем СгО, ток подмагничивания устанавливается резистором R50, а в других случаях — резистором R45.

В магнитофоне предусмотрена система шумопонижения. ФНЧ выполнен на транзисторе VT1 (A3) и конденсаторе С7, канал управления фильтром на микросхеме DA1, повторитель — (DA1). Канал управления представляет собой ФВЧ с частотой среза около 5000 и выпрямитель (VD1). Выпрямленное напряжение через резистор R15 подается на затвор полевого транзистора VT1. В зависимости от величины напряжения меняется сопротивление перехода сток-исток транзистора и частота среза фильтра. С выхода системы шумопонижения сигнал поступает на блок регулировки тембров.

Блок регулировки тембров представляет собой активный фильтр (VT2). Регуляторы тембров собраны по схеме четырехполюсника с переменной ЧХ и обеспечивают раздельную регулировку тембра по звуковым НЧ резистором R18 и по ВЧ — резистором R21. Регулировка громкости осуществляется резистором R29.

Усилитель мощности выполнен на микросхеме DА2. Усилитель охвачен отрицательной обратной связью (R31R33R34). С помощью резистора R33
устанавливается в средней точке напряжение, равное половине напряжения питания. Повышение максимальной выходной мощности осуществляется схемой вольтдобавки R32C27. Блок питания состоит из силового трансформатора Т1, мостового выпрямителя VD5 и стабилизатора напряжения VT7...VT9. В стабилизаторе предусмотрена защита от токов короткого замыкания (VT6, VD3, VD6). Индикация включения микрофона осуществляется свечением светодиода HL1.

Механизм транспортирования магнитной ленты:

Механизм транспортирования магнитной ленты приводится в движение электродвигателем 13 (рис. 112). Вращение от электродвигателя с помощью резинового ремня 12 передается на маховик 2. Лента к ведущему валу 14 прижимается роликом 1. В режиме работы левый 7 и правый 10 узлы растормаживаются и лента приводится в движение. Ведущий вал 14 входит в зацепление с промежуточным роликом 11 и осуществляет подмотку правого узла.

Рис. 112. Кинематическая схема механизма транспортирования магнитной ленты магнитофонов «Легенда — 301»,«Агидель-301», «Элегия-301»:
1 — прижимной ролик; 2 — маховик; 3 — магнитные головки; 4 — магнитная лента; 5, 12 - резиновый ремень; 6 — счетчик; 7 - левый узел; 8 — ролик перемотки; 9 — колесо зубчатое ролика перемотки; 10 — правый узел; 11 — промежуточный ролик; 13 — электродвигатель; 14 — ведущий вал.

При перемотке вправо растормаживается правый узел. Промежуточный ролик 8 через зубчатое соединение в ходит в зацепление с правым узлом и осуществляет перемотку вправо. При перемотке влево растормаживается левый узел. Промежуточный ролик 8 входит в зацепление с левым узлом и осуществляет перемотку влево. В магнитофоне предусмотрен счетчик длины ленты 13.

Управление механизмом транспортирования магнитной ленты осуществляется с помощью переключателя кнопочного типа.

Конструкция и детали:

Корпус магнитофона выполнен из ударопрочного полистирола. Органы управления расположены на верхней лицевой панели корпуса, а на задней панели корпуса расположены гнезда для датчиков сигнала и отсек для источника питания. Схема магнитофона выполнена на отдельных платах из фольгированного гетинакса. Расположение узлов и деталей на платах показано на рис. 113.

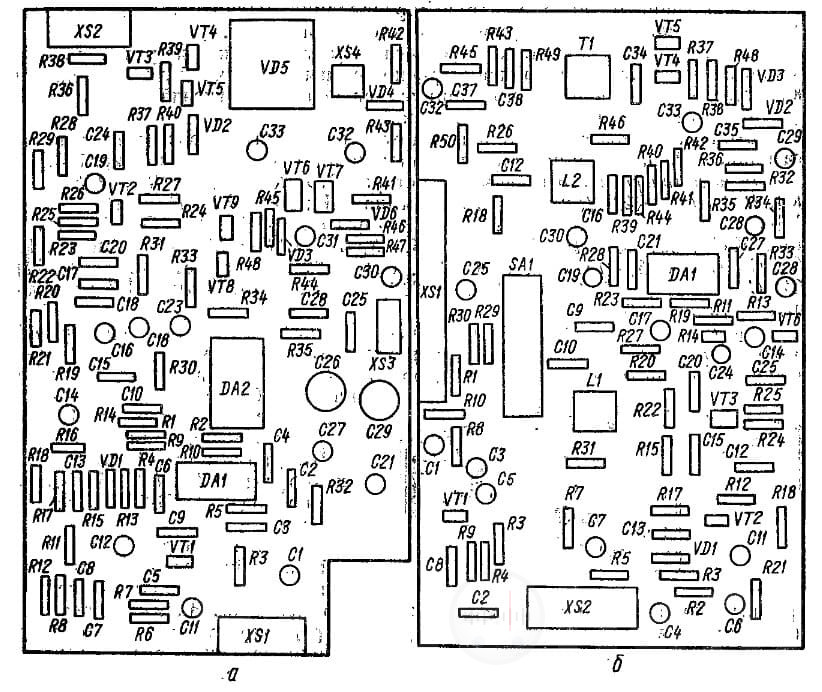

Рис. 113. Расположение узлов и деталей на платах усилителя мощности (а), универсального усилителя (б) магнитофонов «Легенда-301», «Агидель-301», «Элегия-301»

Краткие данные намоточных узлов. Трансформатор генератора T1: обмотка 1-8, 8-2 — 28 витков сопротивлением 1,5 Ом, обмотка 3-4-16 витков сопротивлением 1,05 Ом, обмотка 5-6 — 215 витков сопротивлением 14 Ом, обмотка 6-7 — 100 витков сопротивлением 4 Ом; все обмотки намотаны проводом ПЭВ-2 диаметром 0,1 мм. Катушки коррекции L1, L2: 450 витков из провода ПЭВ-2 диаметром 0,12 мм.
