Кассетный магнитофон Электроника 301

Кассетный магнитофон Электроника 301

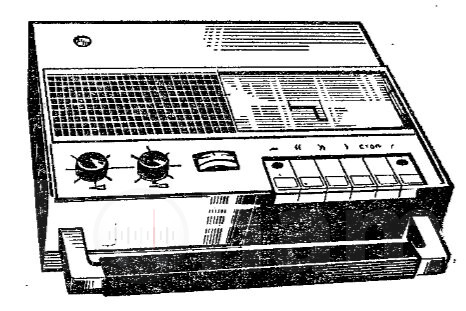

Чёрно-белая иллюстрация кассетного магнитофона «Электроника-301»

🔌Технические характеристики:

  • Ширина магнитной ленты: 3,81 мм
  • Скорость-движения ленты: 4,76 см/с
  • Число записываемых и воспроизводимых дорожек 2
  • Длительность непрерывной записи воспроизведения на одной дорожке в зависимости от толщины ленты 30, 60, 90, 120 мин
  • Длительность перемотки, не более120 с
  • Чувствительность для входа, не хуже:

«Микрофон» 0,2 мВ

«Радиоприемник» 10...30 мВ

«Звукосниматель» 150...500 мВ

«Линия» 10...30 В

  • Рабочий диапазон частот: 63...10 000 Гц
  • Относительный уровень шумов в канале, не хуже:

воспроизведения: 44 дБ

записи-воспроизведения: 42 дБ

  • Коэффициент нелинейных искажений, не более 4%
  • Коэффициент детонации, не более0,4%
  • Частота тока подмагничивания, не менее 60 кГц
  • Источник питания: 6элементов типа343 или сеть 50 Гцнапряжением127/220 В
  • Напряжение питания: 9 В
  • Номинальная выходная мощность: 0,8Вт
  • Габаритные размеры: 280х252х82 мм
  • Масса:2,6 кг

📖История и описание:

Кассетный магнитофон «Электроника-301» с 1972 года выпускал Московский завод ТочМаш. «Электроника-301» переносный кассетный монофонический магнитофон 3 класса с универсальным питанием, предназначенный для двухдорожечной записи музыкальных и речевых
программ на магнитную ленту микрофона, радиоприемника, радиотрансляционной сети, телевизора и воспроизведения их на внутренний громкоговоритель.

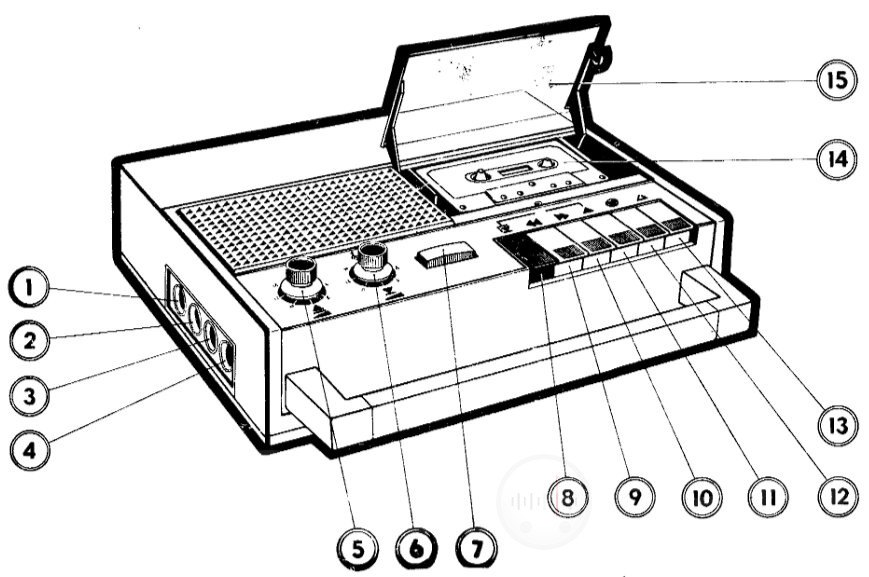

Расположение отдельных элементов магнитофона:
1 — гнездо Ш4 — внешний источник питания;
2 — гнездо ШЗ-линейный выход и выход на дополнительный громкоговоритель:
3 — гнездо для записи от приемника, телевизора и трансляционной линии;
4 — гнездо Ш1 вход для записи от микрофона и звукоснимателя;
5 — регулятор громкости;
6 — регулятор тембра и уровня за инси;
7 — индикатор уровня записи;
8 — клавиша «Запись»;
9 — клавиша «Обратная перемотка»;
10 — клавиша «Прямая перемотка»;
11 — клавиша «Рабочий ход»;
12 — клавиша «Стоп»;
13-клавиша «Лифт»;
14 — кассета;
15 — крышка.

Принципиальная схема:

Принципиальная схема магнитофона состоит из схем универсального усилителя, электронного фильтра-стабилизатора, усилителя мощности,
индикатора уровня записи и генератора высокой частоты (рис. 109).

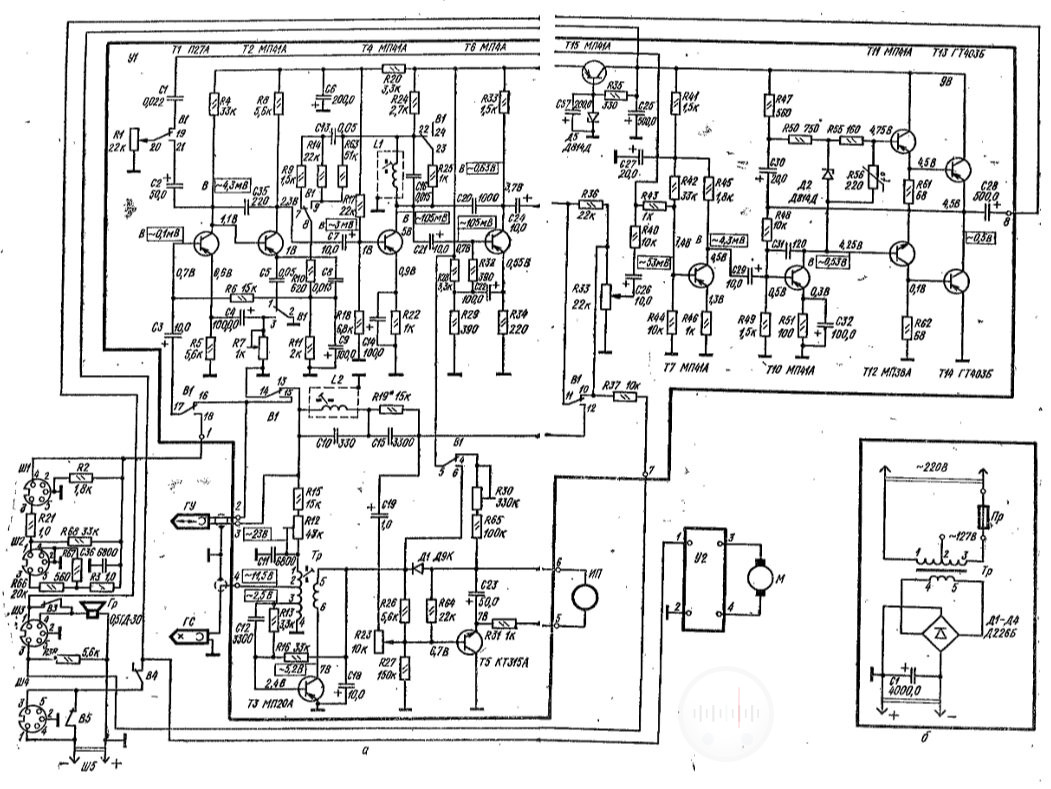

Рис. 109. Принципиальная электрическая схема магнитофона «Электроника-301»:
а- универсальный усилитель; б — выпрямитель.

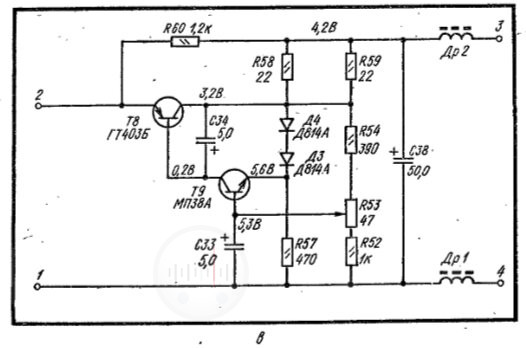

Рис. 109. Принципиальная электрическая схема магнитофона «Электроника-301»:
в — регулятор частоты вращения двигателя (переключатель рода работ в положении «Воспроизведение»).

Предварительный усилитель — четырехкаскадный. Входной каскад выполнен на малошумящем транзисторе T1, что обеспечивает хорошее согласование с воспроизводящей головкой. Коэффициент усиления каскада по напряжению регулируется резистором R7. В коллекторную цепь третьего каскада (Т4) включен контур L1C16 для компенсации потерь в головке на верхних частотах. В режиме воспроизведения контур L1C16 шунтируется резистором R25. На нижних частотах коррекция осуществляется резисторами R9, R14, R63 и конденсатором С13. В режиме записи напряжение на выходной усилитель поступает через балластный резистор R36, который ограничивает выходную мощность магнитофона. Это исключает помехи по цепям питания в канале записи.

Электронный фильтр-стабилизатор предназначен для подавления помех в цепи питания и стабилизации напряжения питания универсального усилителя, генератора стирания при работе магнитофона от сети переменного тока и батарей. Стабилизатор выполнен по последовательной схеме с фиксированным напряжением базы. Транзистор Т15 — регулирующий элемент, стабилитрон Д5 — опорный источник.

Усилитель мощности собран по бестрансформаторной схеме на транзисторах Т7, Т10… Т14. Оконечный каскад работает в режиме класса АВ. Резисторы R61 и R62 повышают. температурную стабилизацию выходного каскада. Ток покоя оконечной ступени определяется напряжением на диоде Д2. Терморезистор R56 обеспечивает стабилизацию тока покоя при изменении температуры. Усилитель напряжения построен на транзисторе Т10, включенном по схеме с общим эмиттером. С помощью конденсатора С30 и резистора R47 осуществляется параллельная положительная обратная связь по питания, что позволяет увеличить неискаженную выходную мощность и повысить КПД усилителя. Для согласования с предварительным усилителем применен усилитель тока (Т7).

Индикатор уровня записи выполнен на транзисторе Т5 и приборе ИП. Транзистор Т5 — детектор и усилитель сигнала. Генератор собран на транзисторе ТЗ по схеме индуктивной трехточки. Смещение на базе транзистора задается делителем R16R13. Ток высокочастотного подмагничивания регулируется резистором R12.

Стабилизатор скорости вращения компенсационного типа. При увеличении нагрузки ток через электродвигатель возрастает, напряжение на резисторах R58 и R59 также увеличивается. Часть напряжения, снимаемого с делителя R52R53R54, подается на базу усилительного транзистора Т9
и приоткрывает его, увеличивая базовый ток регулирующего транзистора Т8. Внутреннее сопротивление транзистора Т8 уменьшается и увеличивается ток якоря электродвигателя, что приводит к возрастанию крутящего момента. При уменьшении нагрузки процессы повторяются в обратном порядке. Резистор R60 ограничивает пределы изменения тока, а R53 — частоту вращения электродвигателя. Источник питания от сети выполнен из трансформатора Тр и полупроводниковых диодов Д1… Д4.

Механизм транспортирования магнитной ленты:

Механизм транспортирования магнитной ленты магнитофона приводится в движение электродвигателем 7 (рис. 110). Вращение от двигателя
с помощью резинового ремня 6 передается на маховик тонвала 11, а также правому узлу 8. Лента к тонвалу 11 прижимается роликом 12, который укреплен на ползуне воспроизведения, связанном с кнопочным управлением. В режиме работы левый 4 и правый 8 узлы растормаживаются, ролик 12 прижимается к ведущему валу 11, и магнитная лента приводится в движение. Подмотка ленты на правый узел осуществляется с помощью ведущего ремня 6 и ролика подмотки 9, входящего в зацепление с поверхностью правого подкассетника.

Рис. 110. Кинематическая схема механизма транспортирования магнитной ленты магнитофона «Электроника-301»:
1 — магнитные головки; 2 — магнитная лента; 3 — ролик перемотки; 4 — левый узел; 5 - узел перемотки; 6 — резиновый ремень; 7 - электродвигатель; 8 — правый узел; 9 — ролик подмотки; 10 — маховик; 11 — тонвал; 12 — прижимной ролик.

При перемотке вправо растормаживаются оба узла. Вращение от маховика 10 передается через ролик узла перемотки 5, который при этом перемещается вправо, входя в зацепление с правым узлом 8. При перемотке влево узел перемотки 5 входит в зацепление с маховиком 10, ролик перемотки 5 в зацепление с промежуточным роликом перемотки 3, который прижимается к левому подкассетнику узла 4, передавая ему вращение с тонвала. Управление механизмом транспортирования магнитной ленты осуществляется с помощью переключателя клавишного типа.

Конструкция и детали:

Корпус магнитофона выполнен из ударопрочного полистирола. В верхней части корпуса находится полупрозрачная крышка, под которой устанавливается кассета с лентой. В нижней съемной крышке корпуса имеется отсек для установки блока питания от сети или с батареями. Отсек снабжен крышкой с двумя запорами.

На лицевой панели магнитофона находятся органы управления: клавишный переключатель рода работы, ручки регуляторов громкости и тембра
и индикатор уровня записи. На левой боковой стороне корпуса расположены гнезда для подключения микрофона, звукоснимателя, радиоприемника, телевизора или другого магнитофона.

Универсальный усилитель, усилитель мощности, генератор с индикатором и регулятор частоты вращения двигателя выполнены на печатных
платах из фольгированного гетинакса. Расположение узлов и деталей на платах показано на рис. 111.

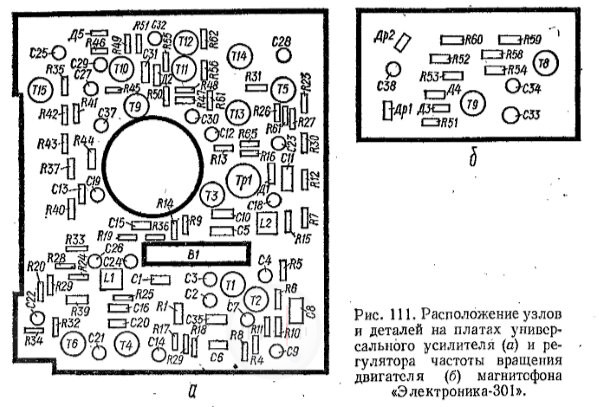

Рис. 111. Расположение узлов и деталей на платах универсального усилителя (а) и регулятора частоты вращения двигателя (б) магнитофона «Электроника-301».

Краткие данные намоточных узлов. Трансформатор генератора Тр: обмотка 1 — 2 — 45 витков, обмотка 2 — 35 витков, обмотка 3 — 4 - 10 витков, обмотка 5 — 6 — 20 витков; все обмотки Тр намотаны проводом ПЭВ-2 диаметром 0,2 мм; индуктивность обмотки трансформатора 2,2 мГ. Катушка коррекции L1: 800 витков из провода ПЭВ-1 диаметром 0,06 мм, сопротивлением не более 68 Ом и индуктивностью 20 мГ. Дроссель стабилизатора частоты вращения мотора Др: 50 витков из провода ПЭВ диаметром 0,33 мм, сопротивлением не более 0,3 Ом и индуктивностью 30 мкГ.

📖Дополнительная информация:

Обложка паспорта и руководства по эксплуатации магнитофона «Электроника-301»
