Переносной стереофонический кассетный магнитофон Электроника 311 стерео

Переносной стереофонический кассетный магнитофон Электроника 311 стерео

🔌Технические характеристики:

  • Скорость движения магнитной ленты: 4,76 см/сек.
  • Длительность перемотки ленты в кассете типа МК-60: не более 120 сек.
  • Количество рабочих дорожек: 4.
  • Питание магнитофона:

от элементов типа «373», «Марс» 7 шт.

от автомобильного аккумулятора 12 В

от сети переменного тока частотой 50 Гц напряжением 220/127 В через выносной блок питания БП12/5 с напряжением 12 В

  • Потребляемая мощность:

от сети переменного тока ВА, не более 10

от аккумулятора Вт, не более 6

  • Длительность работы от одного комплекта сухих элементов при средней громкости не менее 20 часов.
  • Номинальная выходная мощность:

на встроенную акустику: 2х0,4 Вт,

на выносные акустические системы: 2х0,8 Вт.

  • Диапазон частот на линейном выходе: 63...10000 Гц.
  • Диапазон воспроизводимых частот:

на встроенной акустике — 120...10000 Гц,

на выносной акустике — 100...10000 Гц.

  • Коэффициент детонации: не более +-0,3%.
  • Габариты магнитофона без выносных АС: 350х285х95 мм.
  • Вес магнитофона без АС: 4,6 кг.

📖История и описание:

Переносные стереофонические кассетные магнитофоны «Электроника-311-стерео» и «Электроника-311А-стерео» соответственно с 1977 и 1981 года выпускали Нововоронежский завод «Алиот» и неустановленный завод на Украине. По своему оформлению, конструкции, схеме и параметрам магнитофоны одинаковы.

Переносный стереофонический кассетный магнитофон «Электроника-311 А-стерео» соответствует утвержденному образцу, удовлетворяет требованиям ГОСТ 24863-81 и технических условий. Магнитофон записывает стереопрограммы от микрофона, звукоснимателя, радиоприемника или другого магнитофона; монофонические программы от микрофона, звукоснимателя, радиоприемника, а также воспроизводит отдельно и совмещенно, через встроенные и выносные акустические системы как монофонические, так и стереофонические записи. Обеспечивает регулировку тембра по высоким и низким частотам, автоматическое регулирование уровня записи со всех входов, временную остановку движения ленты, стирание записи, возможность прослушивания записываемого сигнала. Длительность работы от одного комплекта элементов при средней громкости не менее 10 час.

ВНИМАНИЕ! Стереозапись на магнитофоне может быть произведена лишь при наличии стереосигнала, воспроизводимого через стереоаппаратуру, со стереоприемника при передаче стереопрограмм; со стереозвукоснимателя при проигрывании стереопластинок; с другого стереомагнитофона при воспроизведении стереозаписи.

При записи на микрофон необходимо фронтальное расположение источника записываемого сигнала. При этом переключатель «Моно стерео»
(рис. 1) обязательно должен стоять положении «Стерео». Во всех остальных случаях запись будет монофонической. Расположение и назначение органов управления магнитофона показано на рис. 1.

Комплект поставки с магнитофоном:

  1. Магнитофон «Электроника-311 Стерео» 1шт.
  2. Шнур питания от автомобильного аккумулятора. 1шт.
  3. Кабель для записи от звукоснимателя, перезаписи и записи от трансляционной линии (К2). 1шт.
  4. Кабель для записи от радиовещательного и телевизионного приемников (K1). 1шт.
  5. Выносная акустическая система 2шт.
  6. Элемент «373» типа «Марс» 7шт.
  7. Кассета со стереофонической записью. 1шт.
  8. Кассета без записи. 1шт.
  9. Пассики (большой и малый). 2шт.
  10. Руководство по эксплуатации с гарантийным, и отрывными талонами. 1шт.
  11. Упаковочная тара. 1 комплект.

В комплекте поставки магнитофона «Электроника-311А Стерео» находились предохранители по 0,15А и 1А.

Примечание: магнитофон выпускается 4-х вариантах комплектности без изменения торгового названия:

  1. с блоком питания БП12/5 и с микрофоном МДС-200.
  2. без блока питания, с микрофоном МДС-200.
  3. с блоком питания БП12/5, без микрофон.
  4. без блока питания и без микрофона.

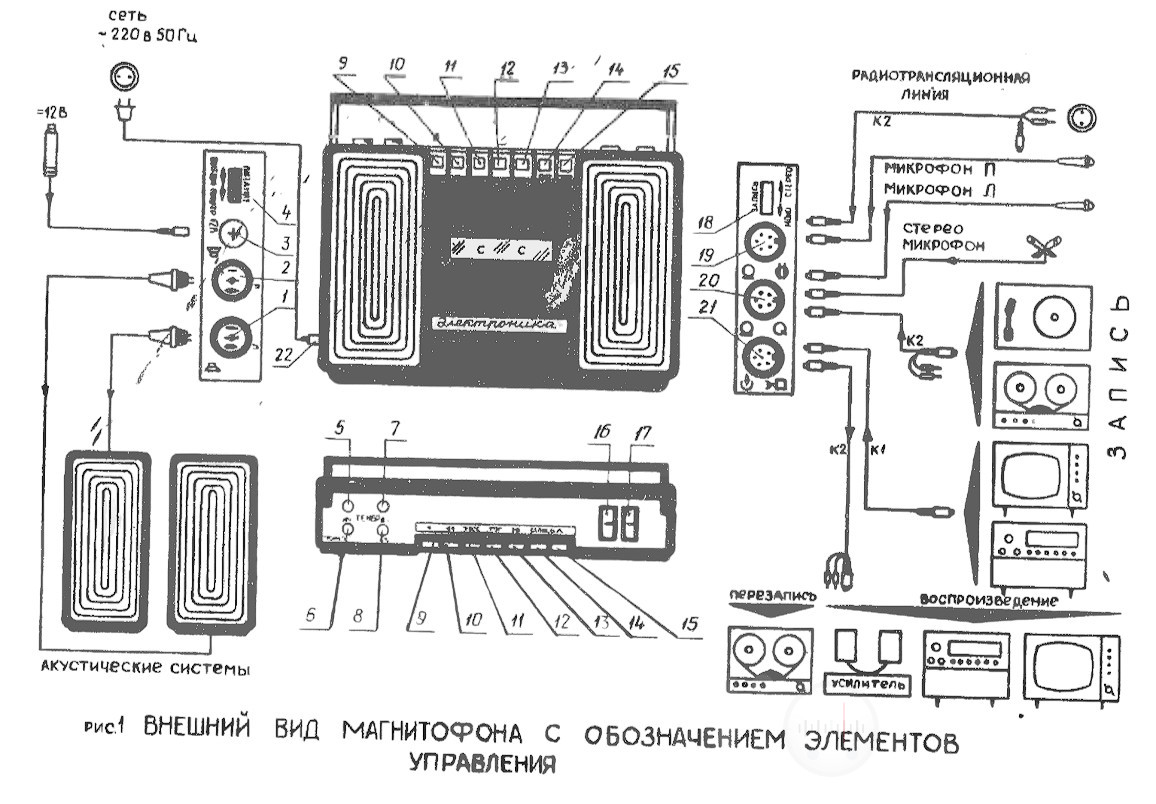

Рис1. Внешний вид магнитофона с обозначением элементов управления «Электроника-311-стерео»:
  1. Гнездо — подключение выносной АС левого канала.
  2. Гнездо — подключение выносной АС правого канала.
  3. Гнездо - подключение внешнего источника или автомобильного аккумулятора.
  4. Переключатель — переключение питания магнитофона при работе от внутренней батареи или внешних источников питания.
  5. Регулятор — регулировка тембра низких частот одновременно по обоим каналам.
  6. регулировка — громкости звучания одновременно по обоим каналам.
  7. Регулятор — регулировка тембра по высоким частотам одновременно по обоим каналам.
  8. Регулятор — регулировка стереобаланса.
  9. Клавиша — временная остановка движения ленты.
  10. Клавиша — перемотка вперед.
  11. Клавиша — включение магнитофона в режим воспроизведения.
  12. Клавиша — остановка магнитофона.
  13. Клавиша — перемотка назад.
  14. Клавиша — включение магнитофона в режим записи.
  15. Клавиша — открывание крышки кассетного отсека и подъем кассеты.
  16. Индикаторы — контроль записи. Левый индикатор соответствует левому каналу, правый — правому...
  17. … в режиме воспроизведения левый индикатор контролирует напряжение питания.
  18. Переключатель — переключение магнитофона при записи в стерео или моно режим.
  19. Гнездо — подключение микрофона правого канала или радиотрансляционной линии.
  20. Гнездо — подключение микрофона левого канала или звукоснимателя.
  21. Гнездо — подключение радиоприемника и выход магнитофона.
  22. Гнездо — гнездо питания от сети 220 В частотой 50 Гц.

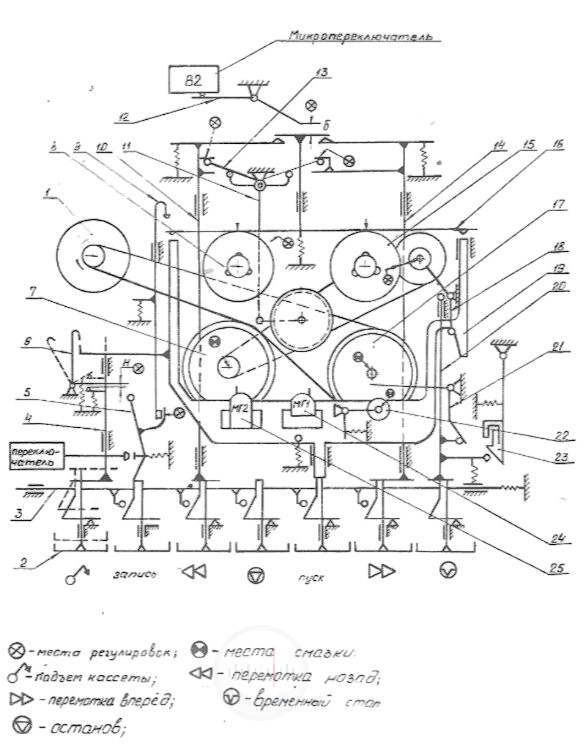

Кинематическая схема лентопротяжного механизма магнитофона «Электроника 311-стерео»(Выполнена для положення «стоп»):

  1. Электродвигатель.
  2. Клавиатура.
  3. Защелка клавиатуры.
  4. Толкатель выбрасывателя.
  5. Рычаг записи.
  6. Выбрасыватель кассеты.
  7. Вал с маховиком.
  8. Подающий подкассетный узел.
  9. Ползун блокировки стираниязаписи.
  10. Ползун перемотки назад.
  11. Рычаг перемотки.
  12. Рычаг микропереключателяB2.
  13. Пружина. рычага перемотки.
  14. Ползун перемотки вперед.
  15. Приемный подкассетный узел.
  16. Планка тормоза.
  17. Ведущий вал с маховиком.
  18. Рычаг подмотки.
  19. Ползун пуска.
  20. Толкатель отвода рычага подмотки.
  21. Рычаг для отвода прижимного ролика.
  22. Ролик прижимной.
  23. Фиксатор клавиши временный «стоп»
  24. Головка универсальная.
  25. Головка стирающая.

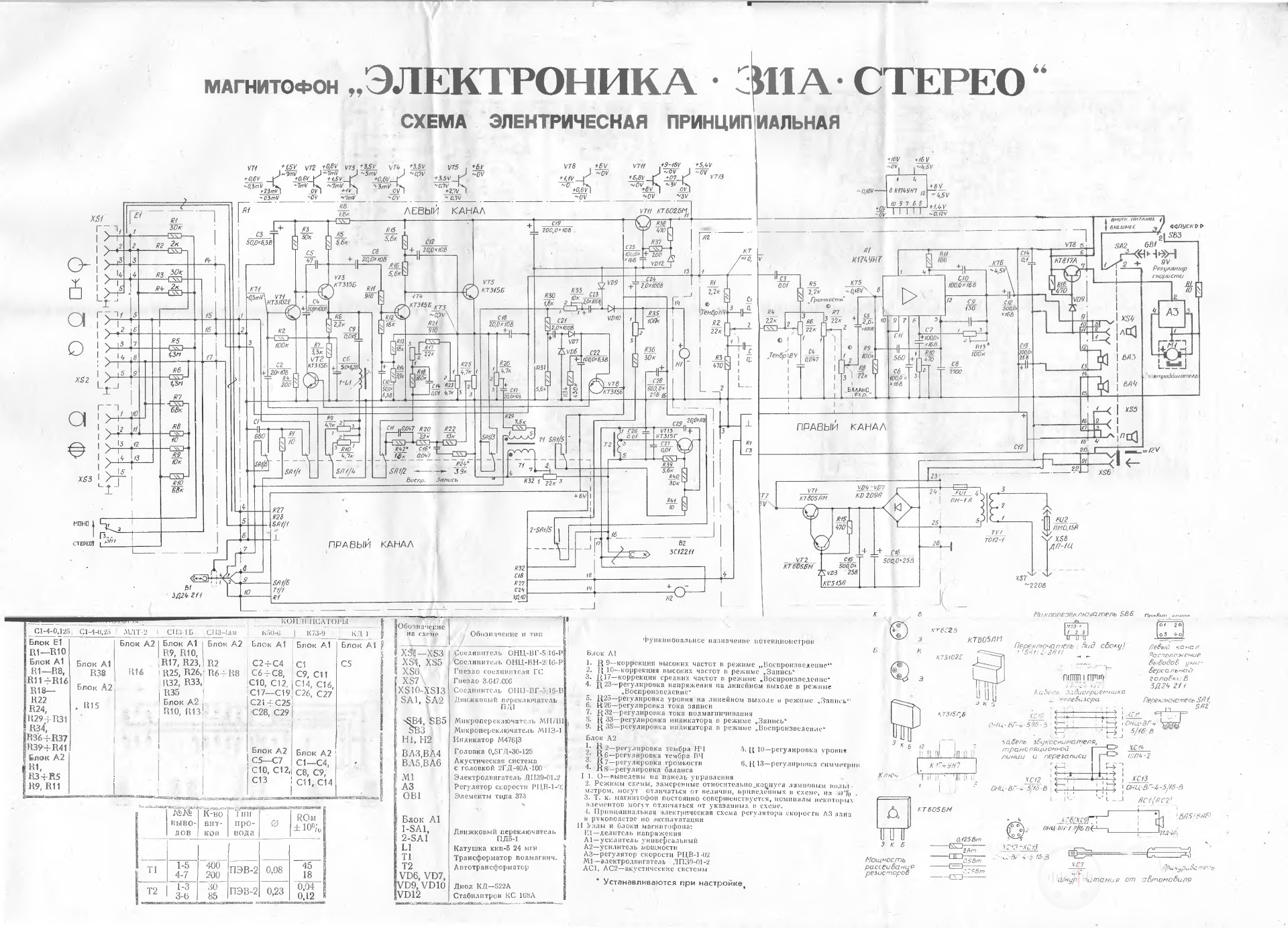

Принципиальная схема переносного стереофонического кассетного магнитофона «Электроника 311А-стерео»

📖Дополнительная информация:

Обложка руководства по эксплуатации магнитофона «Электроника 311-стерео»
