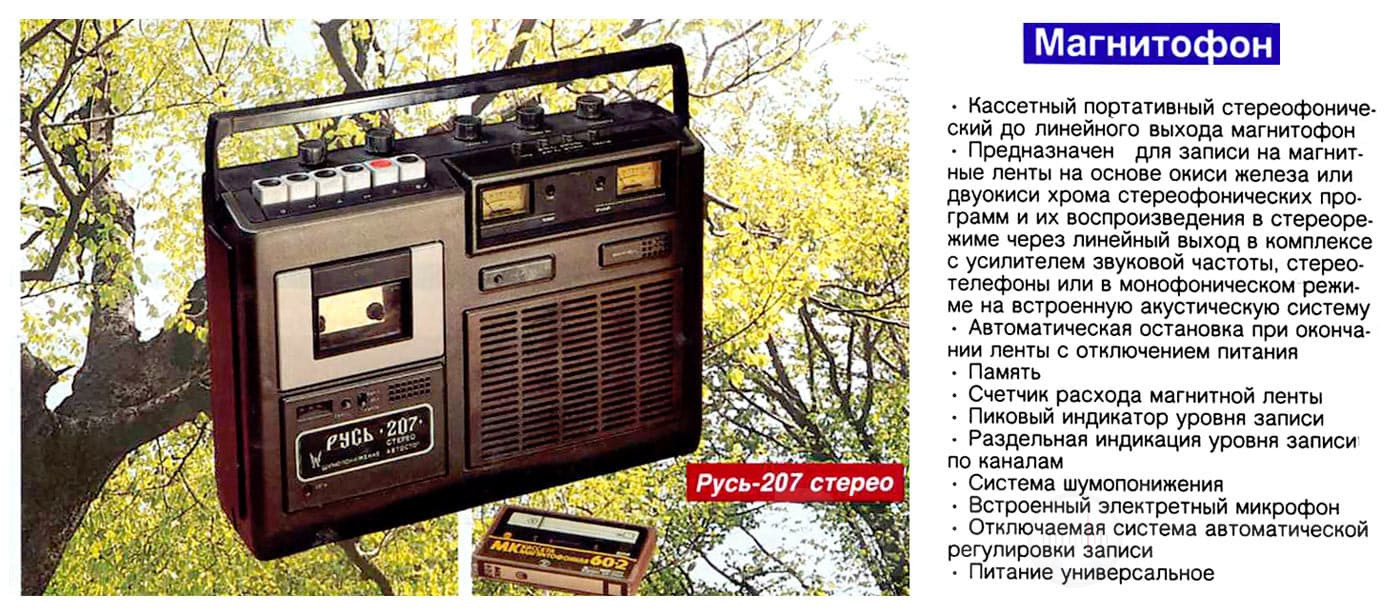

Портативный кассетный магнитофон Русь 207 стерео Русь М 207 стерео

Портативный кассетный магнитофон Русь 207 стерео Русь М 207 стерео

🔌Технические характеристики:

  • Напряжение питания, В:

от сети переменного тока частотой 50 Гц 220 +-10%

от автономных источников постоянного тока 6,3...9,9

  • Длительность записи или воспроизведения обеих дорожек при использовании ленты толщиной 18 мкм 60 мин
  • Скорость движения ленты 4,76 см/с
  • Коэффициент детонации 0,25%
  • Рабочий диапазон частот на линейном выходе, Гц, не менее:

при использовании ленты на основеокиси железа 40...12500

при использовании ленты на основе двуокиси хрома 40...14000

  • Относительный уровень шумов и помех в канале записи-воспроизведения, дБ, не более:

при использовании ленты на основеокиси железа -50

при использовании ленты на основе двуокиси хрома -52

  • Относительный уровень шумов и помех в канале записи-воспроизведения при измерении с включенной системой шумопонижения, дБ, не более:

при использовании ленты на основеокиси железа -54

при использовании ленты на основе двуокиси хрома -56

  • Коэффициент гармоник на линейном выходе, не более 4%
  • Номинальная выходная мощность 1 Вт
  • Максимальная выходная мощность 2 Вт
  • Диапазон регулировки тембра: на низких частотах и на высоких частотах +-6 дБ
  • Мощность, потребляемая от сети переменного тока, В.А, не более 10
  • Габаритные размеры без упаковки: 365х305x104 мм
  • Масса магнитофона без упаковки с комплектом элементов типа 373 и кассетой: 4,6 кг
  • Напряжение на входе:

«Микрофон» 0,2 мВ

«Звукосниматель» 500 мВ

«Радиоприемник» 10 мВ

«Линия» 10-30 В

  • Входные сопротивления:

«Микрофон» не менее 600 Ом

«Звукосниматель» не менее 470 кОм

«Радиоприемник» не более 47 кОм

«Линия» не менее 60 кОм

📖История и описание:

Портативный кассетный магнитофон «Русь-207-стерео» с 1985 года выпускал Рязанский Государственный приборный завод. С 1987 года магнитофон именовался как «Русь М-207-стерео». Магнитофон выпускался на основе модели ''Весна-207-стерео'' 1982 года выпуска.

«Русь-207-стерео» это кассетный носимый стереофонический до линейного выхода магнитофон 2 группы сложности по ГОСТ 24863-81 и соответствующий требованиям 2.940.007 ТУ, предназначен для записи на магнитные ленты на основе окиси железа (тип A4205-3) или двуокиси хрома (тип А4212-3) стереофонических музыкальных программ и их воспроизведения через линейный выход в комплексе с усилителем звуковой частоты (УЗЧ), стереотелефоны или на встроенную акустическую систему в монофоническом режиме.

Магнитофон обеспечивает:

  1. запись стереофонических программ от звукоснимателя, радиоприемника, другого магнитофона, внешнего микрофона и воспроизведение их через внешние акустические системы в комплексе с У34 и стереотелефоны;
  2. запись монофонических программ от встроенного электретного микрофона, звукоснимателя, радиоприемника, телевизора, радиотрансляционной линии, другого магнитофона и воспроизведение их через внешние акустические системы в комплексе УЗЧ, встроенную акустическую систему и стереотелефоны.

Отключаемая система шумопонижения, встроенная в магнитофон, позволит значительно уменьшить уровень шумов при воспроизведении
записи. Счетчик расхода ленты с устройством «Память» контролирует расход ленты и позволяет быстро отыскивать нужный участок записи на ленте
при необходимости его повторения. B магнитофоне применены светодиодные индикаторы, позволяющие визуально контролировать пиковое превышение рабочего уровня записи. Наличие встроенного электретного микрофона значительно повышает эксплуатационные достоинства магнитофона. При полной перемотке ленты с одного кассетного узла на другой или остановке приемного узла магнитофон автоматически переводится в режим «Останов» и происходит отключение магнитофона от Источника постоянного напряжения. В конструкции магнитофона также предусмотрены отключаемая автоматическая регулировка уровня записи (АРУЗ), раздельная регулировка тембра по низким и высоким частотам рабочего диапазона, переключатель типа лент. Время работы магнитофона от одного комплекта элементов питания не менее 10 часов, с перерывом 2-3 часа. Расположение и назначение органов управления и контроля, кнопок и гнезд магнитофона показано на рис. 1

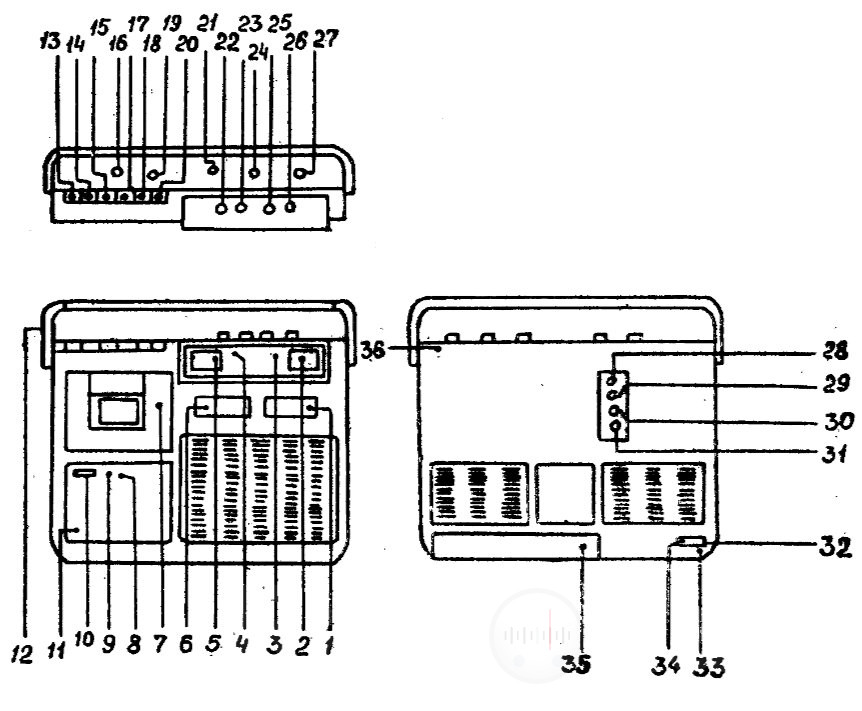

Расположение и назначение органов управления и контроля, кнопок и гнезд магнитофона «Русь-207-стерео»:

  1. электретный микрофон
  2. стрелочный индикатор уровня записи правого канала
  3. индикатор пиковых перегрузок левого канала
  4. индикатор пиковых перегрузок левого канала
  5. стрелочный индикатор уровня записи левого канала
  6. кнопка подсветки стрелочных индикаторов
  7. кассетоприемник
  8. переключатель режимаавтоматическоговыключения магнитофона
  9. кнопка сброса показаний счётчика метража ленты
  10. счетчик метража ленты
  11. световой индикатор включения магнитофона в сеть
  12. ручка переноски
  13. кнопка временной остановки ленты
  14. кнопка перемотки ленты вперед
  15. кнопка воспроизведения
  16. регулятор уровня записи левогоканала
  17. кнопка перемотки ленты назад
  18. кнопка записи
  19. регулятор уровня записи правого канала
  20. кнопка выключения магнитофона и подъема кассетоприемника
  21. регулятор тембра низших частот
  22. кнопка включения системы автоматической регулировки уровня записи
  23. кнопка переключателя типа лент
  24. регулятор тембра высших частот
  25. кнопка переключения режимов работы
  26. кнопка включения системы шумопонижения в режиме воспроизведения, электретного микрофона — в режиме записи
  27. регулятор громкости
  28. гнездо подключения внешнего микрофона, радиотрансляционной линии
  29. гнездо линейного выхода
  30. гнездо подключения звукоснимателя, магнитофона, радиоприемника, телевизора
  31. гнездо подключения стереотелефонов
  32. гнездо подключения сетевого шнура
  33. заводские пломбы магнитофона
  34. зубчатое колесо держателя предохранителя
  35. крышка отсека элементов

Для подключения внешних источников сигналов используется низкочастотный соединительный шнур. Схема его распайки приведена на рис. 2.

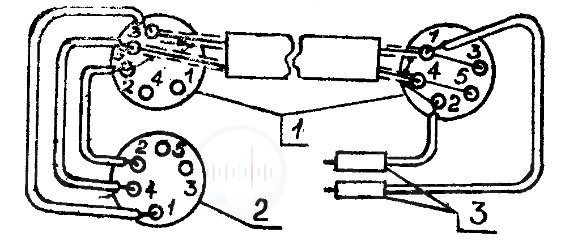

Рис.2. Схема распайки соединительного шнура магнитофона «Русь-205»:
  1. Основной соединитель
  2. Дополнительный соединитель
  3. Однополюсные вилки

📖Дополнительная информация:

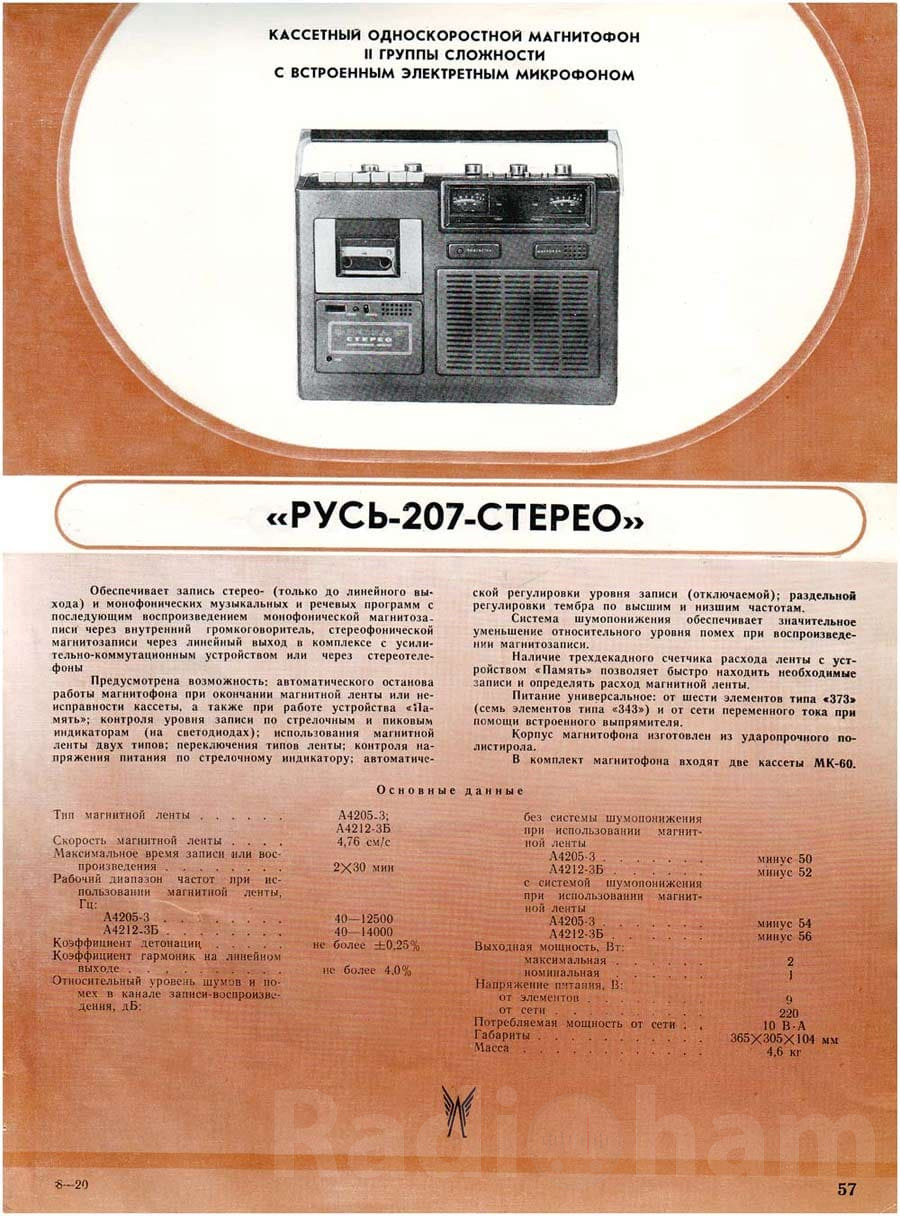

Рекламно-информационная брошюра с описанием и техническими характеристиками магнитофона «Русь-205»
Рекламно-информационная брошюра с описанием и техническими характеристиками магнитофона «Русь-205»
Обложка руководства по эксплуатации магнитофона «Русь-205»
Обложка руководства по эксплуатации магнитофона «Русь-205»
