Электрофон Радиотехника 301 стерео, 301М стерео, ЭФ 301 стерео

🔌Технические характеристики:

• Номинальные частоты вращения грампластинок, об/мин 33,33; 45,11; 77,92
• Диапазон воспроизводимых частот по звуковому давлению со входа УЗЧ при неравномерности 14 дБ, не уже 80...12 500 Гц
• Диапазон частотпоэлектрическомунапряжению, не уже63...14 000 Гц
• Номинальная выходная мощность каждого канала УЗЧ: 6 Вт
• Максимальная выходная мощность (со входадля подключения магнитофона при коэффициенте гармонических искажений 10%),неменее 10Вт
• Отношение сквозноготрактасигнал-фонпоэлектрическомунапряжению при номинальноймощности, не менее 40 дБ
• Пределы регулирования тембра:

на нижнейчастоте100 Гц +-8 дБ

на верхней частоте 10 000 Гц +-10 дБ

• Минимальная ЭДС для подключения магнитофона на воспроизведение на частоте 1000 Гц, 0,2 В
• МинимальнаяЭДС совходадля подключения сети проводного вещанияначастоте 1000 Гц, 30-20 В
• Коэффициент гармоник по электрическомунапряжению в диапазонечастот63...140 000 Гцпри номинальной мощности, не более1,5%
• Номинальное электрическоесопротивлениеакустическихсистем 4 Ом
• Мощность, потребляемая электрофоном при работе двигателя и номинальной выходной мощности в обоих каналах, не более 50 Вт
• Macca электрофона иакустических систем,не более21 кг
• Габаритные размерыэлектрофонного устройства не более430x335X160 мм
• Габаритные размерывыноснойакустическойсистемы, не более215X365X185 мм

📖История и описание:

Электрофон «Радиотехника-301-стерео» с 1984 года выпускал Рижский ЭМЗ. С 1985 года электрофон иногда именовался как «Радиотехника ЭФ-301-стерео» «Радиотехника-301-стерео» — электрофон третьей группы сложности, предназначен для электроакустического воспроизведения моно- и стереофонических грамзаписей с грампластинок всех форматов. В электрофон вмонтировано электропроигрывающее устройство 3-ЭПУ-62СП, которое комплектуется головкой звукоснимателя ГЗКУ-631РА с алмазной (на 33 и 45 об/мин) и корундовой иглами.

Электропроигрывающее устройство 3-ЭПУ-62СП имеет механизм автоматического возврата звукоснимателя в исходное состояние по окончании проигрывания грампластинки и ручной микролифт для плавного опускания и подъема звукоснимателя в любом месте записи.

В электрофоне установлена розетка, к которой подведен выход УЗЧ для записи на подключаемый магнитофон и вход УЗЧ для воспроизведения с магнитофона, тюнера или другого источника программ. Имеется возможность прослушивания программ сети проводного вещания через усилитель электрофона, для чего имеется соответствующая розетка. Электрофон комплектуется двумя выносными акустическими системами. Он питается от сети переменного тока частотой 50 Гц напряжением 220 В.

С 1986 года завод выпускал электрофон ''Радиотехника-301М-стерео'', который по оформлению, конструкции и схеме, кроме двухскоростного 2-ЭПУ-65СМ и расширенных воспроизводимых частот до 63...14000 Гц, аналогичен описанному.

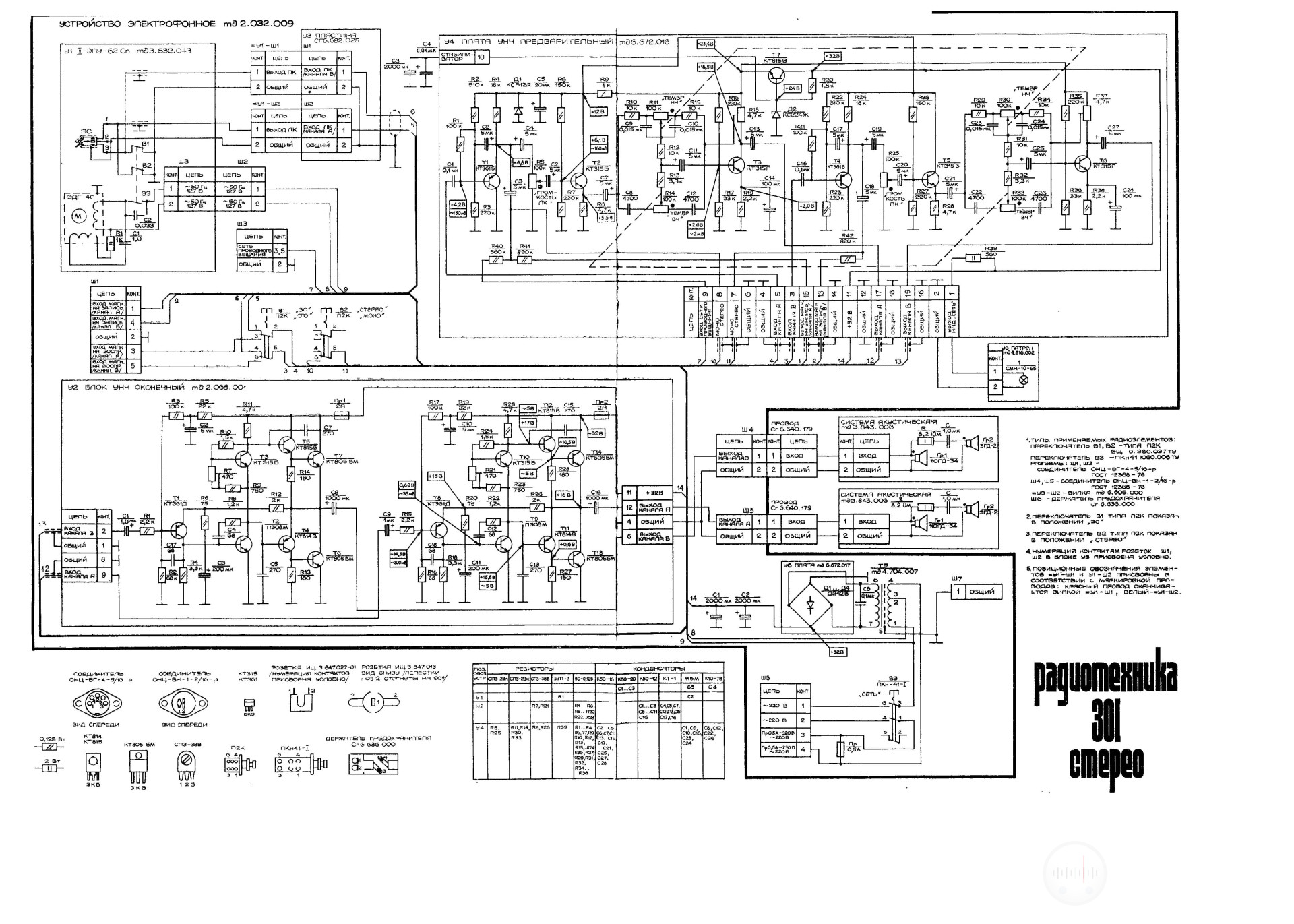

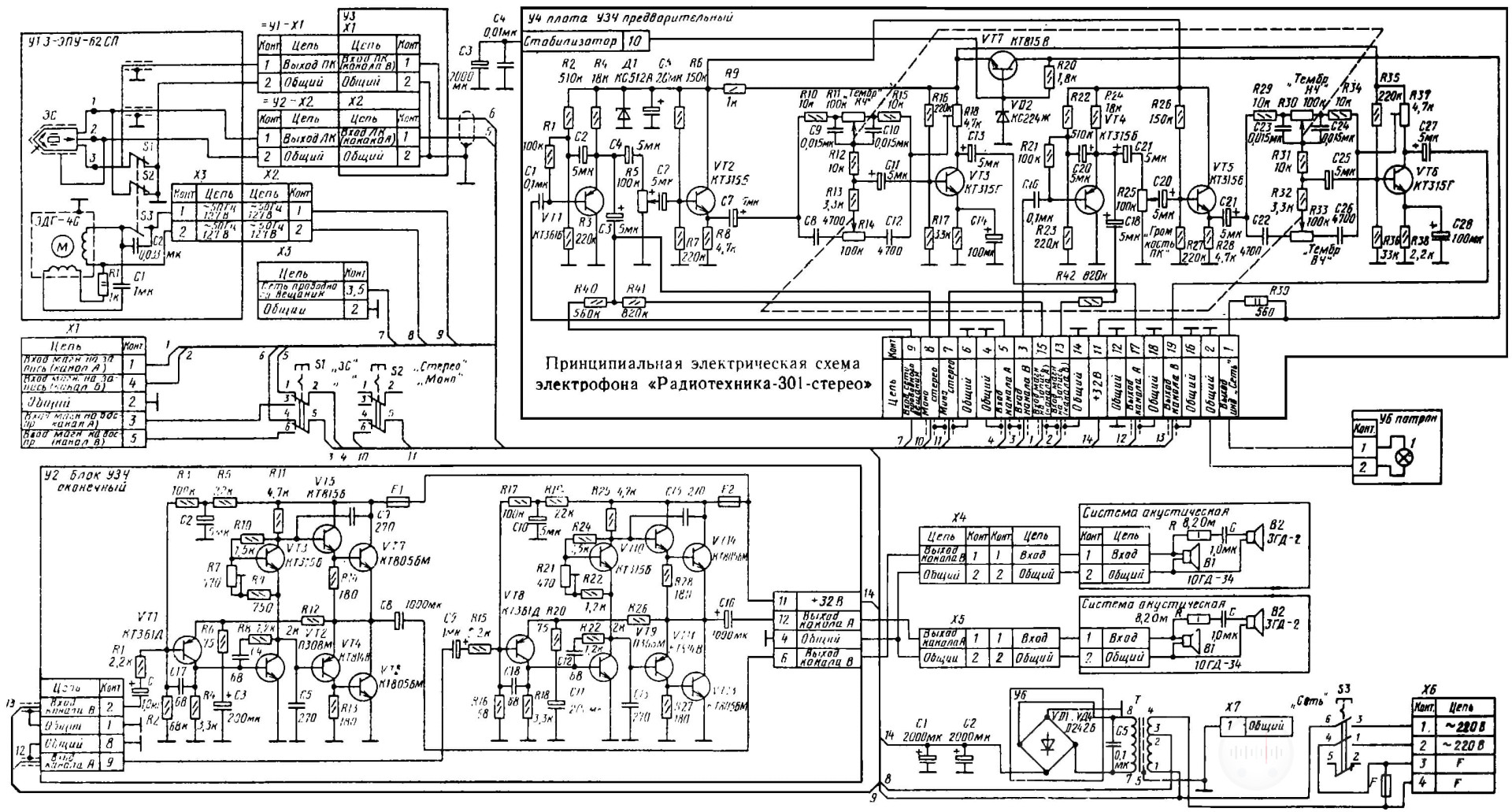

Принципиальная схема:

Электрофон содержит: каскады предварительного усиления (блок УЗЧ-П), оконечные усилители мощности (блок УЗЧ-О), блок
питания и элементы коммутаций (переключатели, разъемы). Блок УЗЧ-П служит для предварительного усиления сигналов, поступающих на вход, до уровня, необходимого для подачи на блок УЗЧ-О, а также коррекции частотной характеристики по нижним и верхним звуковым частотам. Блок УЗЧ-П каждого канала выполнен на трех транзисторах VT1-VT3 и VT4 VT6 соответственно. Каскады на транзисторах VT1, VT4 представляют собой эмиттерные повторители, с выхода которых сигнал подается на розетку X1 — выход для записи на магнитофон. Каскады на транзисторах VT2 и VT5 — также эмиттерные повторители, с выхода которых сигнал поступает на активные регуляторы тембра по верхним и нижним звуковым частотам, выполненные на транзистоpax VT3 и VT6. С блока УЗЧ-П сигнал поступает на вход блока УЗЧ-О для усиления по напряжению
и мощности до уровня, обеспечивающего нормальную работу акустических систем электрофона.

Оконечные усилители выполнены по схеме с бестрансформаторным выходом. Усилители охвачены глубокой ООС с выхода на эмиттер транзистора первого каскада. Переменные резисторы R7 и R21 служат для установки начального тока оконечных транзисторов и балансировки плеч. Предохранители F1 и F2 предохраняют оконечные транзисторы от теплового разрушения при неисправностях схемы или от коротко-
го замыкания в цепи нагрузки. Блок питания предназначен для получения напряжений, необходимых для питания электрических цепей электрофона. Он содержит силовой трансформатор Т, выпрямительные диоды VD1-VD4 и сглаживающий фильтр (конденсаторы C1 и C2).

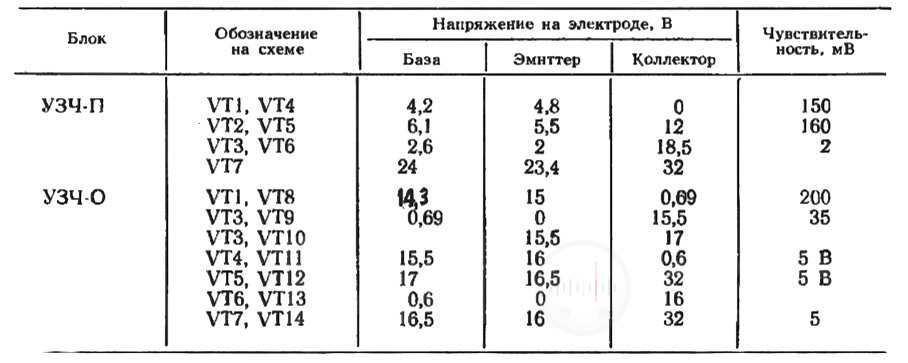

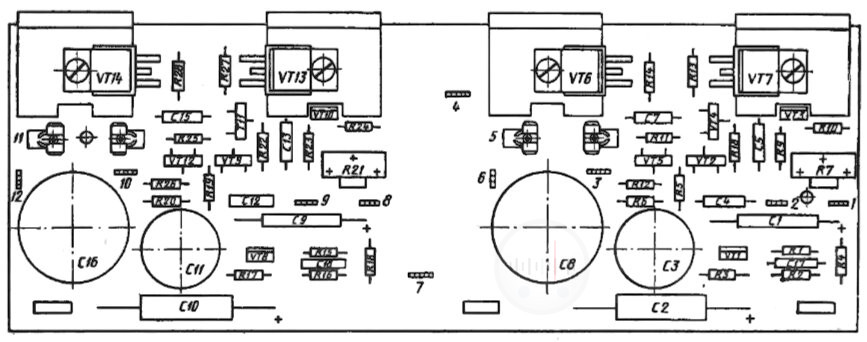

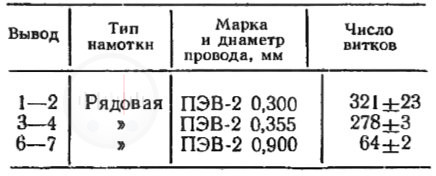

Покаскадная чувствительность схемы электрофона при номинальной выходной мощности на частоте 1000 Гц приведена в табл. 7.1. Там же приведены режимы работы транзисторов по постоянному току. Расположение радиоэлементов схемы на печатной плате оконечного УЗЧ показано на рис. 7.2. Моточные данные силового трансформатора приведены в табл. 7.2.

Конструкция:

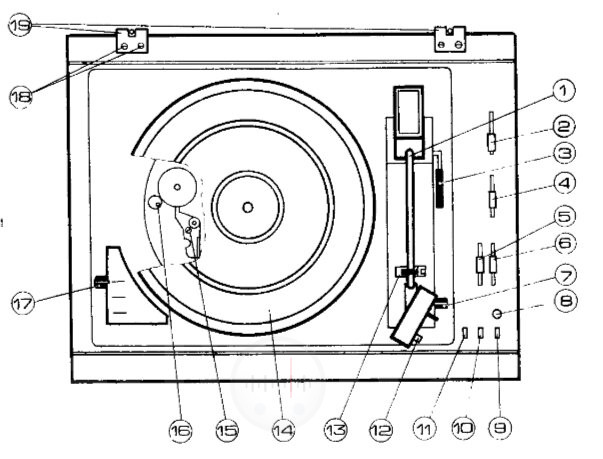

Электрофон состоит из трех блоков: электрофонного устройства и двух акустических систем. Корпуса акустических систем и рама электрофонного устройства деревянные, отделаны шпоном или декоративной полихлорвиниловой пленкой. На верхней панели размещены ЭПУ и органы
управления. Все органы управления имеют соответствующие надписи и обозначения. На задней стенке расположены розетки для подключения акустических систем магнитофона, сети проводного вещания, держатели предохранителя, вилка сетевого разъема, клемма заземления. Электропроигрывающие устройства и органы управления закрывают прозрачной полистироловой крышкой.

Движковые регуляторы громкости и тембров обеспечивают плавную наглядную регулировку. Крышка у электрофона установлена на петлях и при необходимости может быть легко снята с корпуса.

Внутри корпуса расположен поддон с печатными платами и другими узлами электрофона. Во время эксплуатации электрофона возможно ослабление петель защитной крышки, в результате чего крышка фиксируется в желаемом положении. Для устранения этого необходимо завернуть отверткой регулировочные винты петель.

Разборка и сборка:

Разборку электрофона необходимо производить только при отключенном питании сети и в следующей последовательности: снять крышку с осей петель; снять диск ЭПУ и отвинтить два винта крепления ЭПУ; приподнять передний край ЭПУ и, отсоединив два разъема выхода звукоснимателя и вилку питания электродвигателя, извлечь ЭПУ из панели электрофона; снять четыре ручки потенциометров, отвинтить четыре винта по углам панели электрофона и, приподняв ее передний край, отвинтить винт (в правом верхнем углу) крепления платы УЗЧ-П, опустив на 10 см, извлечь на себя плату УЗЧ-П с угольником; снять панель электрофона; вытащить три кнопки переключения режимов работы электрофона; установить
угольник платы УЗЧ-П дальним отверстием на выступ амортизатора, а ближним отверстием меньшего диаметра на ось угольника переключателя.

Сборку электрофона производят в обратной последовательности, причем кнопки переключателей необходимо установить после установки панели сверху через отверстия. Для замены головки громкоговорителя в акустической системе необходимо: открутить восемь шурупов и снять декоративную панель; открутить четыре шурупа и вынуть подлежащую замене головку громкоговорителя, отпаяв провода от лепестков головки. После замены головки громкоговорителя произвести монтаж и сборку в обратном порядке. При этом должна быть сохранена герметизация.
Для замены резистора или конденсатора необходимо открутить четыре шурупа крепления задней заглушки акустической системы и, вынув ее из ящика, произвести необходимую замену деталей. Затем произвести монтаж и сборку в обратном порядке, сохранив герметичность акустической системы.

📁Дополнительная информация:

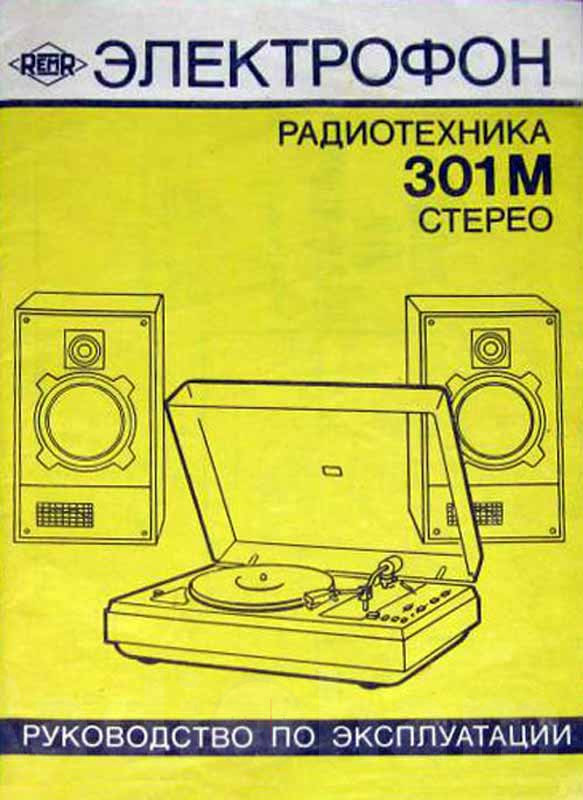

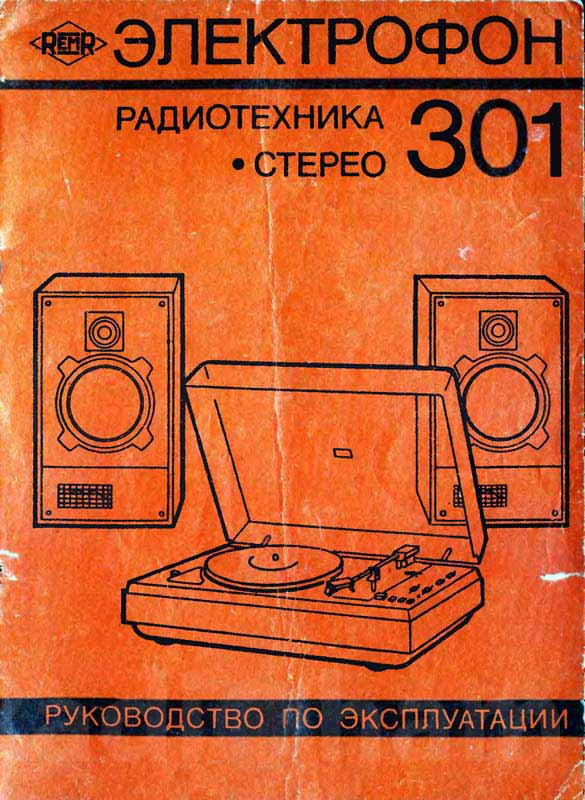

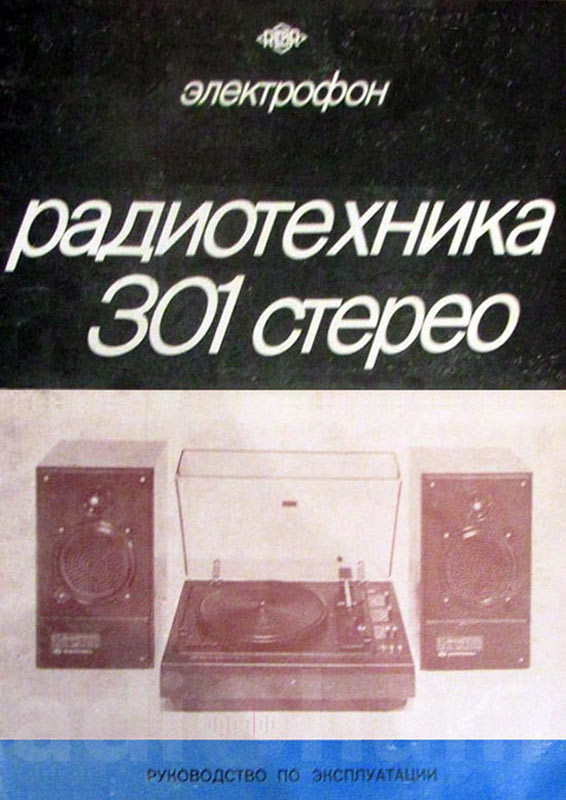

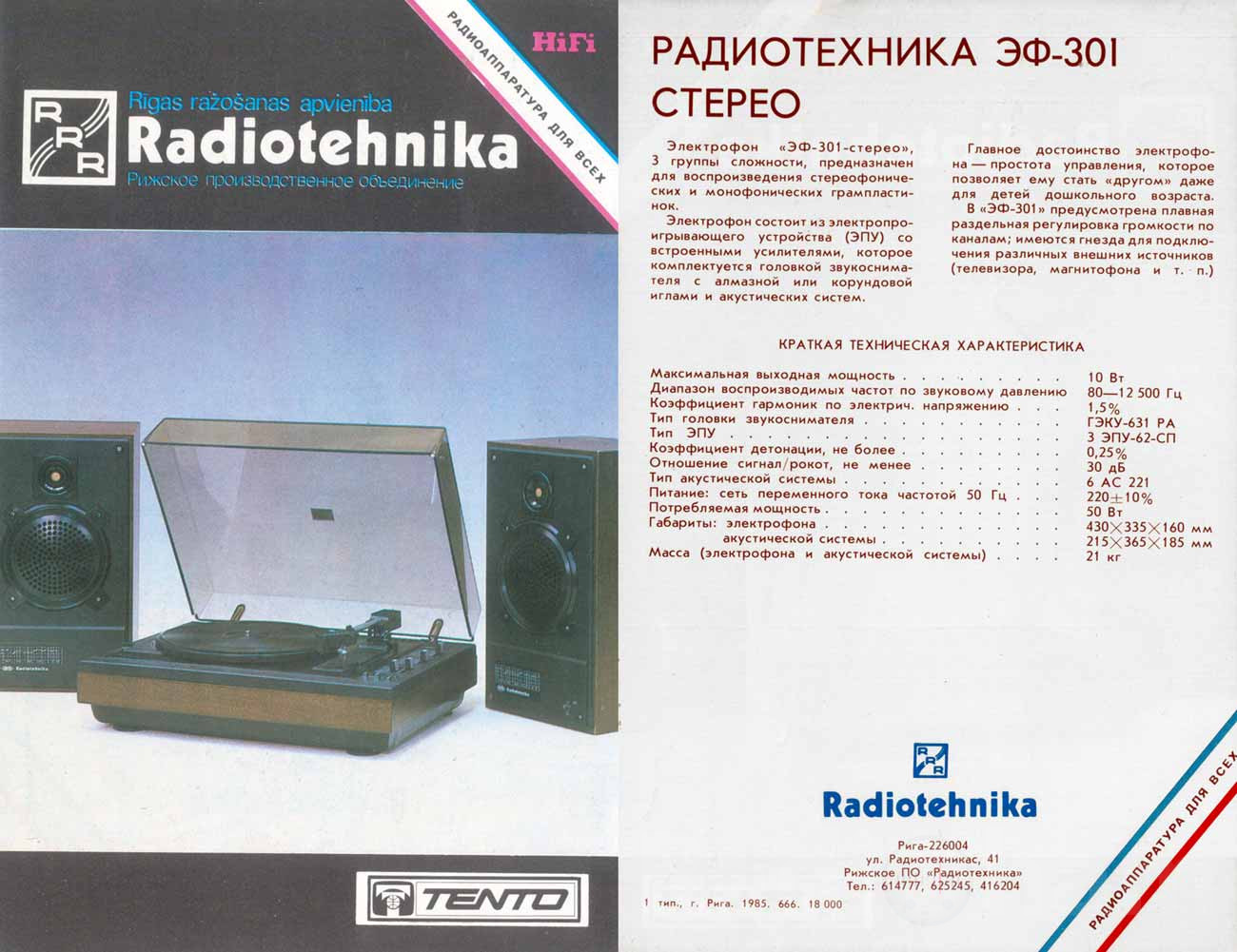

Обложки руководств по эксплуатации электрофонов „Радиотехника-301-стерео, 301М-стерео, ЭФ-301-стерео“
