🔌Технические характеристики:
- Максимальная чувствительность:
на длинных волнах 1,2 мв/м
на средних волнах 0,6 мв/м
- Реальная чувствительность:
на длинных волнах 0,6 мв/м
на средних волнах 1,2 мв/м
- Избирательность по соседнему каналу: на длинных и средних волнах не менее 20 дб
- Ослабление сигнала зеркального канала: на длинных и средних волнах не менее 20 дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника иа 26 дб изменение сигнала на выходе приемника не более 12 дб
- Полоса воспроизводимых звуковых частот: 450...3 000 гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений тракта усиления приемника не более 10% 150 мвт
- Источник питания: две батареи типа КБС-л-0,5
- Напряжение питания 9 В
- Ток потребляемый приемником при отсутствии сигнала на входе не более 15 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 6,3 в
- Длительность работы приемника при средней громкости от одного комплекта батарей 50 час
- Габаритные размеры:
приемника «Атмосфера» 220х160х70 мм
приемника «Атмосфера-2 217х163х73 мм
- Масса: 1,4 кг
📖История и описание:
Портативный радиоприёмник «Атмосфера» с 1959 года выпускали Ленинградский завод ТЭМП (точных электромеханических приборов) и Воронежский радиозавод. Радиоприёмник «Атмосфера-2» с 1960 года выпускали Воронежский и Грозненский радиозаводы. ''Атмосфера-2'' модернизированный вариант серийного приёмника ''Атмосфера''. Его электрическая схема и конструкция, по сравнению с предыдущей моделью практически осталась без изменений. Изменено внешнее оформление и конструкция корпуса, который выполнен из чёрного пресс-порошка, с накладной решёткой из светлой пластмассы. Радиоприёмник стал современнее, потяжелев на 150 грамм. Задняя крышка модели имеет выемку с крышкой под батареи. Изменились и габариты до 217 х 163 х 73 мм.
Радиоприемники «Атмосфера» и «Атмосфера-2» (рис. 3.1 и 3.2) представляют собой супергетеродины переносного типа, собранные на семи транзисторах. Принципиальные схемы обоих приемников одинаковы. Различие между ними состоит во внешнем оформлении и конструкции корпуса. Радиоприемники предназначены для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах длинных и средних волн на внутреннюю магнитную антенну.

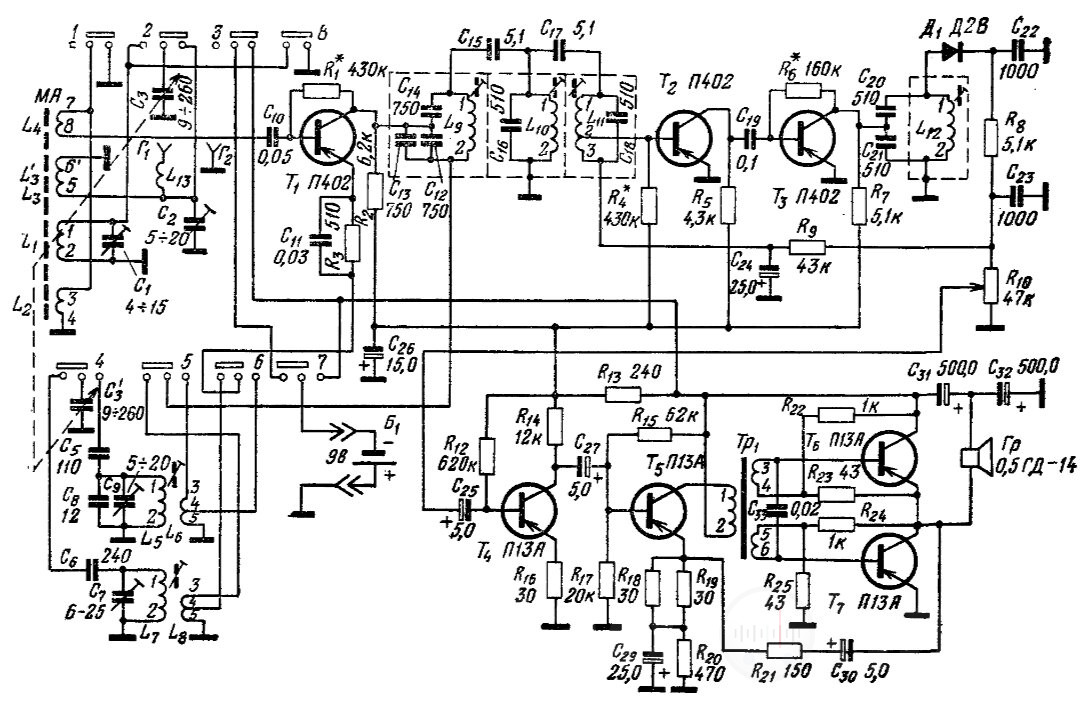

Принципиальная схема:
Входная цепь. Катушки входных контуров длинных и средних волн (L1, L3) и соответствующие катушки связи L2, L4 намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 3.3). Связь входных контуров с базой транзистора преобразователя частоты — индуктивная.
Число витков катушек связи L2 и L4 выбрано из условия обеспечения необходимой ширины полосы пропускания входной цепи (3-5 кгц) на низкочастотном конце диапазона, при этом на высокочастотном конце диапазона полоса пропускания составляет 20-30 кгц. Такое построение входной цени обеспечивает ослабление сигнала зеркального канала не менее 20 дб. Связь наружной антенны в приемнике «Атмовфера-2» с входным контуром индуктивная, через антенную катушку L13.
Преобразователь частоты и гетеродин:
Преобразователь частоты собран на транзисторе Т1 типа П402 по схеме с совмещенным гетеродином. Гетеродин выполнен по схеме индуктивной трехточки. Число витков катушек связи L6 и L8 контуров гетеродина и число витков в местах отводов выбираются из условия получения устойчивой генерации во всем диапазоне. Оптимальное условие преобразования частоты во всем диапазоне выполняется при напряжении гетеродина на эмиттере транзистора 90-150 мв. Напряжение сигнала со входного контура с помощью катушки связи L2 или L4 подается на базу транзистора преобразователя частоты. Нагрузкой преобразовательного каскада является трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность приемника по соседнему каналу. Ширина полосы пропускания ФСС (примерно 8 кгц на уровне -6 дб) определяется величинами емкостей конденсаторов связи C15 и C17 Связь ФСС с транзистором — емкостная, а с транзистором Т2 автотрансформаторная. Стабилизация режима работы транзистора Т1 обеспечивается выбором величин сопротивлений резисторов R1, R2 и R3. Максимальная чувствительность приемника по промежуточной частоте с базы транзистора Т1 составляет 5-7 мкв при выходном напряжении на нагрузке усилителя НЧ 375 мв.
Усилитель ПЧ и детектор:
Двухкаскадный усилитель промеЖуточной частоты собран на транзистоpaх T2 и T8 типа П402, включенных по схеме с общим эмиттером.
Первый каскад усилителя ПЧ — апериодический с активной нагрузкой. Второй каскад усилителя ПЧ — выполнен по резонансной схеме. Нагрузкой транзистора служит одноконтурный фильтр промежуточной частоты (ФПЧ) L12C20, С21 с полосой пропускания 35-50 кгц на уровне -3 дб. Для
устойчивой работы каскада контур ФПЧ включен в коллекторную цепь транзистора Т3 через емкостный делитель С20, С21. Режимы работы транзисторов T2 и определяются резисторами R4 и R6. величины сопротивления которых подбираются при настройке усилителя ПЧ.
Детектор сигнала выполнен на полупроводниковом диоде типа Д2В. После детектора включен П-образный фильтр C22R8C23, назначение которого выделить сигнал звуковой частоты. Нагрузкой детектора служит переменный резистор R10, с которого через разделительный конденсатор С25 напряжение звуковой частоты подается на базу транзистора первого каскада усилителя НЧ. Для автоматической регулировки усиления (АРУ) используется постоянная составляющая тока диода Д1. Напряжение АРУ снимается с нагрузки детектора R10 и через фильтр R9C24 подается на базу транзистора T2.
Усилитель низкой частоты:
Трехкаскадный усилитель НЧ выполнен на четырех транзисторах Т4, T5, Т6 и Т7 типа П13А. Первый каскад усилителя собран на транзисторе Т4 по
реостатной схеме, нагрузкой каскада служит резистор R14. Режим работы транзистора Т4 определяется величиной сопротивления резистора R12. Второй каскад усилителя НЧ собран на транзисторе Т5, в коллекторную цепь которого включен согласующий трансформатор Tp1. C ero
вторичной обмотки напряжения, сдвинутые по фазе на 180°, подаются на базы транзисторов Т6 и выходного каскада. Режим работы транзистора Т5 определяется величинами сопротивлений резисторов R15, R17 и R20. Выходной каскад усилителя НЧ собран на транзисторах T6 по двухтактной схеме без выходного трансформатора. Нагрузкой выходного каскада служит высокоомный громкоговоритель типа 0,5ГД-14 с сопротивлением звуковой катушки 28 ом. Два последних каскада усилителя НЧ охвачены частотнонезависимой отрицательной обратной связью, напряжение которой снимается со звуковой катушки громкоговорителя и через цепочку Сзо, R21 подается на эмиттер транзистора Т5, что позволяет снизить коэффициент нелинейных искажений усилителя НЧ. Подбор режима работы и температурная стабилизация выходного

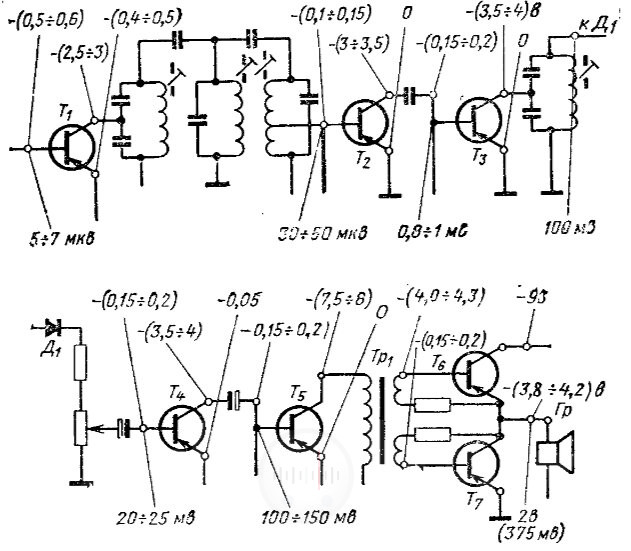

каскада осуществляется резисторами R22, R23, R24 и R25. Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот применен конденсатор C33. Батареи питания заблокированы двумя последовательно соединенными конденсаторами С31 С32, создающими искусственную среднюю точку. Схема приемника «Атмосфера» не обеспечивает температурной стабилизации режимов работы всех транзисторов. Поэтому нормальная работоспособность его сохраняется в интервале температур от +10 до + 30° С. Режимы работы транзисторов указаны на рис. 3.4.
Конструкция и детали:
Радиоприемник «Атмосфера» является одним из первых транзисторных приемников переносного типа, выпускавшихся серийно отечественной промышленностью. Конструкция приемника подчинена требованиям получить достаточно хорошие электроакустические параметры при возможно малых габаритах и весе приемника. Это достигнуто рациональным размещением узлов деталей в приемнике.
Корпус приемника «Атмосфера» выполнен из цветной ударопрочной пластмассы (сополимера), а приемника «Атмосфера-2» — из черного пресспорошка; передняя стенка приемника «Атмосфера-2» закрыта накладной пластмассовой решеткой. Задние крышки приемников крепятся к корпусу двумя винтами. Органы управления (лимб настройки, кнопочный переключатель регулятор громкости) выведены на лицевую и верхнюю панели корпуса. Прозрачный лимб настройки одновременно служит защитой шкалы и стрелки. Шкалы проградуированы в мегагерцах.

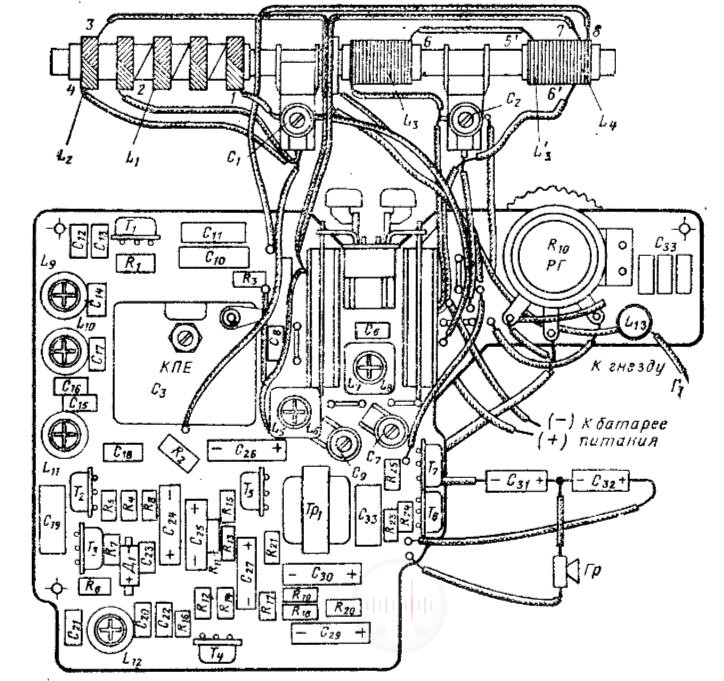

У радиоприемника «Атмосфера-2» на левой боковой стороне корпуса имеются два гнезда для подключения внешней антенны (Г1) и провода заземлеНия (Г2), а в задней крышке корпуса — закрытый люк для размещения батарей питания. Там же установлены блокировочные конденсаторы. В корпусе приемника размещены громкоговоритель и монтажная плата с деталями. Монтаж приемника выполнен на печатной плате, изготовленной из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 3.5
Настройка приемника на частоту принимаемой станции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости (КПЕ) воздушным диэлектриком, емкость конденсаторов изменяется в пределах 9-260 пф. Блок КПЕ имеет встроенное верньерное устройство, которое обеспечивает замедление 1: 3. Переключатель диапазонов — кнопочного типа, имеет восемь групп контактов, на два положения.
Магнитная антенна выполнена на ферритовом стержне марки 600НН (Ф-600) длиной 160 ма и диаметром 8 мм. Катушки входных контуров, раз-

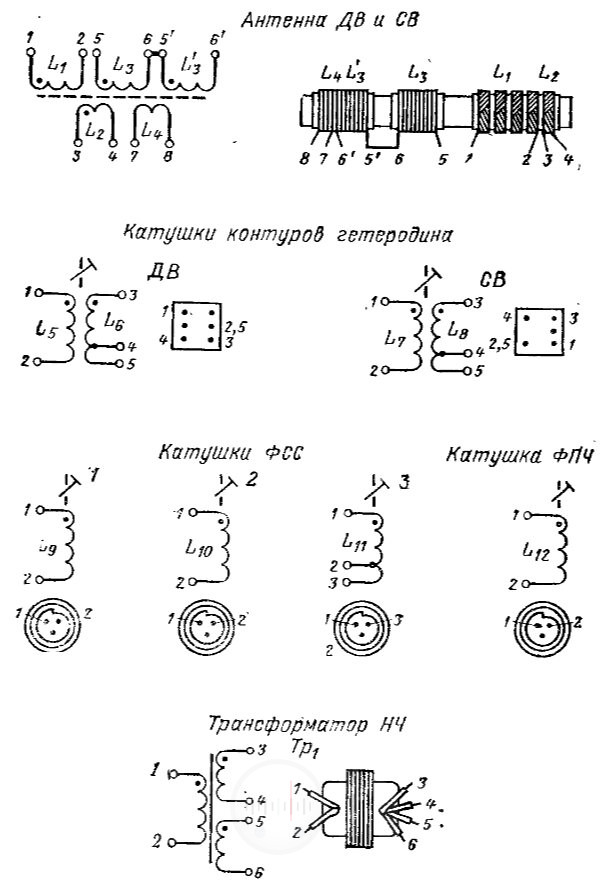

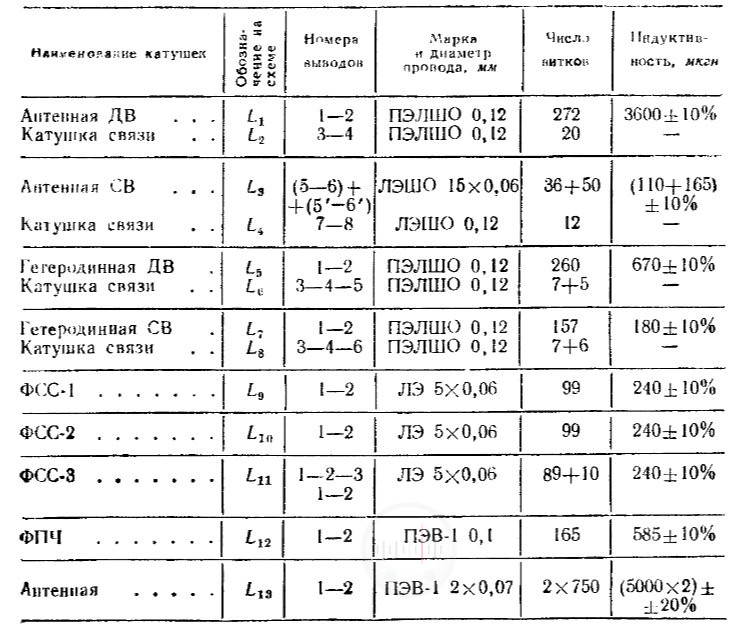

мещенные на ферритовом стержне, намотаны на гильзах из прессшпана и пропитаны полистирольным лаком. Катушки контуров гетеродина намотаны в верхних трех секциях четырехсекционных полистирольных каркасов, а катушки контуров ФСС и ПЧ — на трехсекционных каркасах, каждый из которых помещен в ферритовую чашку марки 600НН (Ф-600) диаметром 8,6 мм. Настройка контуров гетеродина и ПЧ осуществляется подстроечными сердечниками из феррита марки 600НН длиной 12 мм, диаметром 2,8 мм. У приемника «Атмосфера» контуры ФСС помещены в один общий экран, а у приемника «Атмосфера-2» каждая катушка контура заключена в отдельный экран. Намоточные данные катушек контуров радиоприемников приведены в табл. 3. 1. Согласующий трансформатор Тр: усилителя НЧ собран на сердечнике из пластин пермаллоя марки 50Н типа Ш6, толщина набора 6 мм. Распайка выводов контурных катушек и трансформатора НЧ показана на рис. 3.6.
