🔌Технические характеристики:

  • Скорость движения ленты: 4,76 см/с +- 2 %
  • Количество дорожек записи: 2
  • Рабочий диапазон частот: 63-10000 Гц
  • Время записи и воспроизведения при использовании кассеты типа МК-60: 2х30 мин
  • Диапазон регулировки тембра по высшим частотам не менее 10 дБ (+-5 дБ)
  • Коэффициент детонации не более +-0,35%
  • Количество громкоговорителей: 1 шт. Тип1 ГД-40
  • Максимальная выходная электрическая мощность при работе от сетевого источника питания:

на внутренний громкоговоритель — 1,5 +-0,5 Вт

на внешний громкоговоритель с сопротивлением 4 Ом — 2+1-0,5 Вт

  • Коэффициент гармонических искажений: не более 5 %
  • Габаритные размеры: 312х266х82мм
  • Масса магнитофона:не более 3,5 кг
  • Питание магнитофона осуществляется:

a) от элементов А343 в количестве 8 штук;

б) от внешнего источника постоянного тока напряжением 12+3-5В с номинальным током нагрузки не менее 0,4 А;

в) от сети переменного тока напряжением 127/220 +-10% частотой 50 Гц с помощью блока питания, входящего в комплект магнитофона.

Ток, потребляемый магнитофоном от источника питания при работе на внутренний громкоговоритель при выходной мощности 0,25 Вт, — не более 220 мА. Расход элементов А343 в значительной степени зависит от громкости воспроизведения. Продолжительность работы магнитофона при питании от элемента А343 — не менее 12 часов.

В магнитофоне предусмотрены ручная (РОУЗ) и автоматическая (АРУЗ) регулировки уровня записи. Режим автоматической регулировки уровня записи рекомендуется использовать только при записи с микрофона. При записи с других входов магнитофона работа в режиме АРУЗ может привести к ухудшению качества записи.

📖История и описание:

Кассетный магнитофон «Парус-302» с 1-кв 1979 года выпускал Саратовский завод «Знамя Труда». Магнитофон «Парус-302» соответствует требованиям ГОСТа 20838-75 и предназначен для записи звука на ленту, размещаемую в кассете МК-60, ГОСТ 20492-75, с последующим воспроизведением.

Магнитофон позволяет производить запись с микрофона, радиоприемника, радиолы, электропроигрывателя, магнитофона, телевизора, радиотрансляционной линии. Уровень записи можно контролировать с помощью стрелочного индикатора.

К магнитофону можно подключить внешний усилитель с акустической системой (например усилитель радиоприемника) и, таким образом, использовать вместе с магнитофоном более высококачественные системы воспроизведения, также внешнюю акустическую систему с сопротивлением не менее 4 Ом. Розетки для внешних электрических соединений магнитофона установлены на боковой стенке магнитофона и располагаются так, как указано на рис. 1. Схема подключения магнитофона к стандартной радиоаппаратуре показана на рис. 2.

Рис. 1. Расположение розеток для внешних электрических соединений магнитофона «Парус-302»

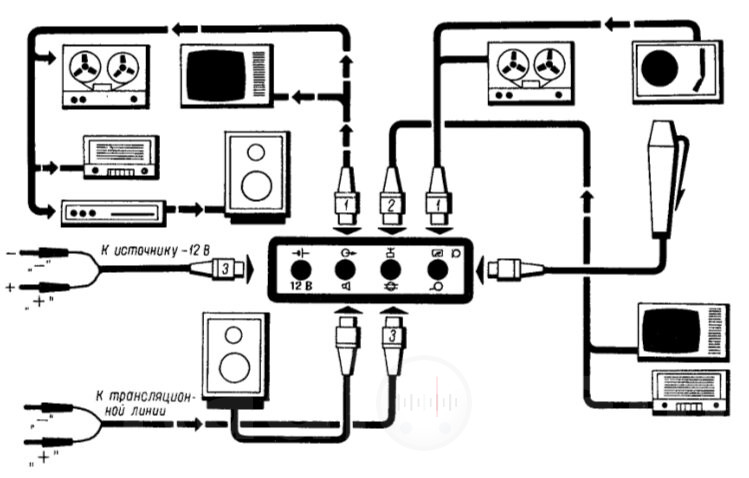

Рис. 2 Схема подключения магнитофона «Парус-302» к стандартной радиоаппаратуре.

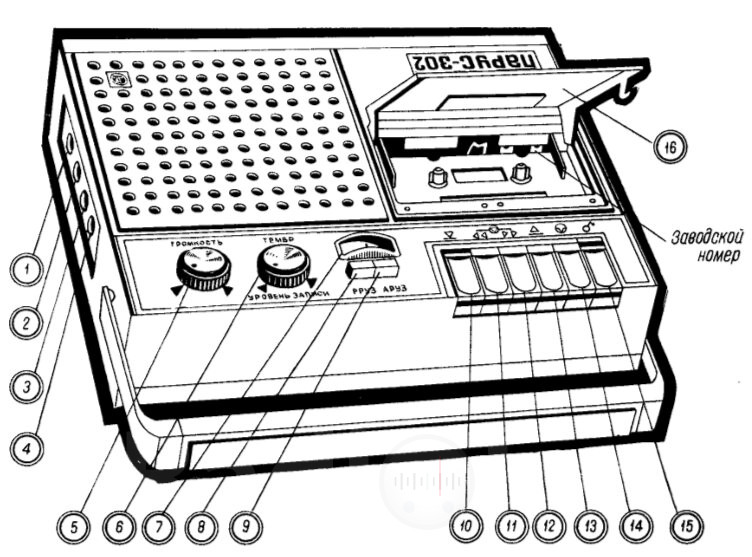

Расположение органов управления магнитофона «Парус-302»:
  1. Розетка предназначена для подключения внешнего источника постоянноготока напряжением 12 (внутренний источник питания при этом автоматически отключается).
  2. Розеткапредназначена для подключения кдругому магнитофону при перезаписи фонограммы, к внешнемуусилителю, а также к внешней акустической системе с сопротивлением не менее 4 Ом.
  3. Розетка предназначена для подключения радиоприемника и радиотрансляционной линии при записи.
  4. Розетка предназначена для подключения микрофона и звукоснимателя радиолы или электропроигрывателяпри записи, а также для дистанционного управления пуском и остановкой магнитофона при подключенном микрофоне.
  5. Ручка служит для установки уровня громкости при прослушивании фонограммы.
  6. Ручка служит для регулировки тембра по высоким частотам в режиме воспроизведения и для установки уровня записи в режиме РРУЗ.
  7. Индикатор служит указателем уровня записи в режиме РРУЗ, а при воспроизведении показывает напряжение источника питания.
  8. Кнопка служит для переключения магнитофона в режим ручной регулировки уровня записи.
  9. Кнопка служит для включения автоматической регулировки уровня записи.
  10. Клавиша служит для переключения универсального усилителя в режим записи.
  11. Клавиша служит для перемотки ленты назад.
  12. Клавиша служит для перемотки ленты вперед.
  13. Клавиша служит для включения магнитофона в режим воспроизведения.
  14. Клавиша служит для кратковременной остановки ленты.
  15. Клавиша служит для откидывания крышки над кассетой и подъема кассеты.
  16. Крышка служит для предохранения кассеты от внешних воздействий.

Технические данные некоторых узлов магнитофона «Парус-302»

1. Контур коррекции L1 и L2 Марка провода ПЭВ-1 Число витков 800 Диаметр провода 0,06 мм

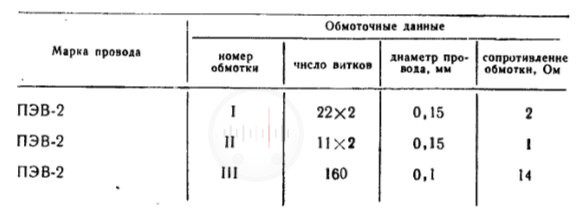

2. Катушка генератора

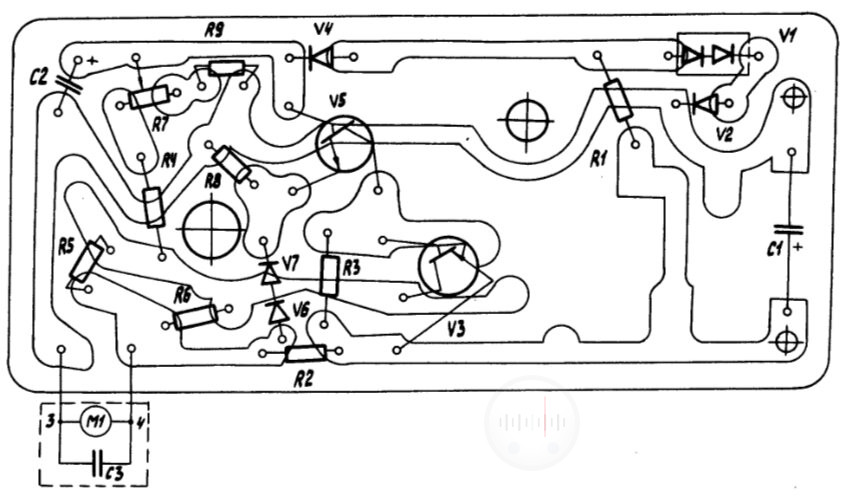

Схема расположения элементов на печатной плате стабилизатора скорости магнитофона «Парус-302»
Схема кинематическая магнитофона «Парус-302»

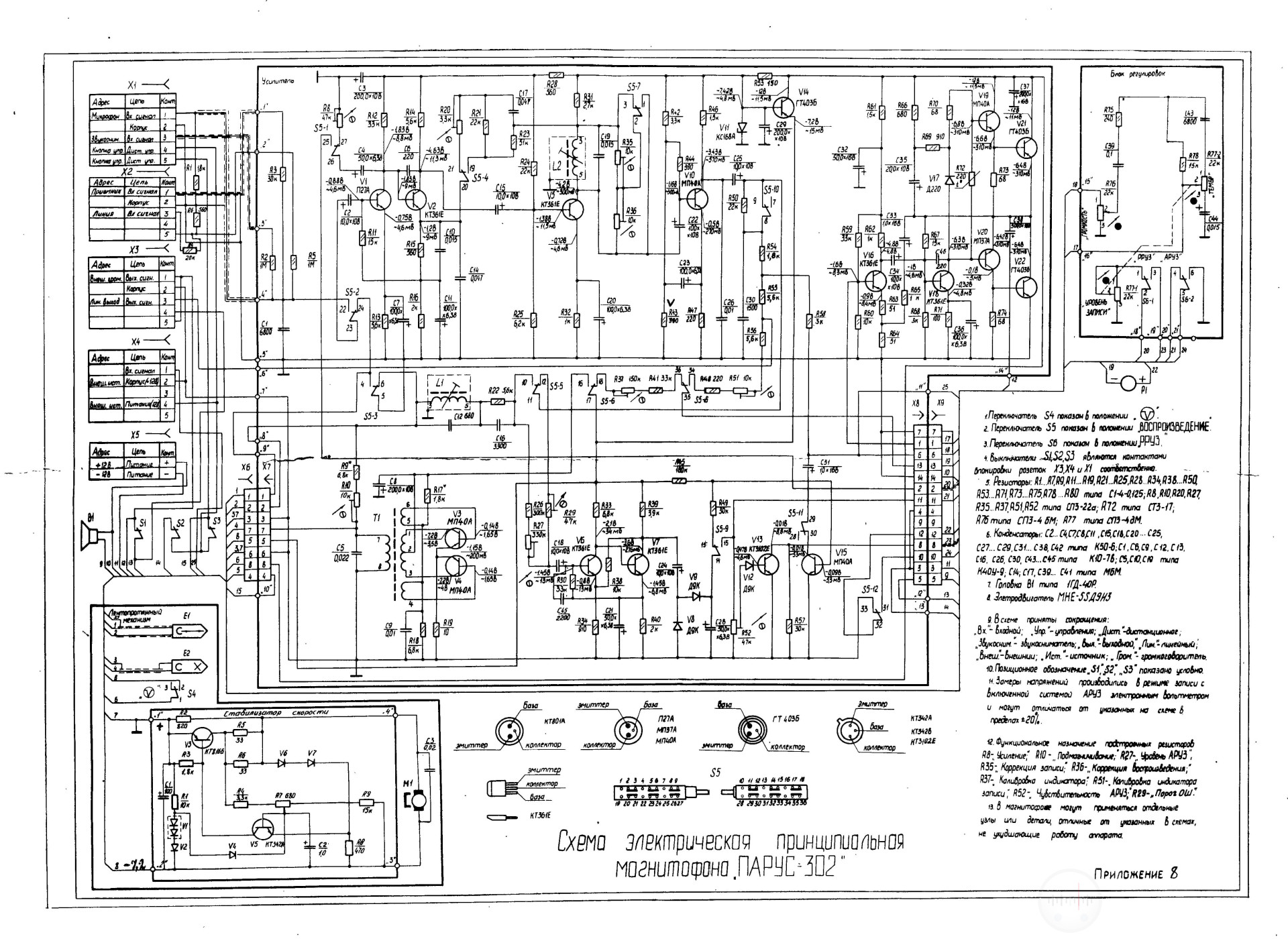

Схема электрическая принципиальная магнитофона «Парус-302»

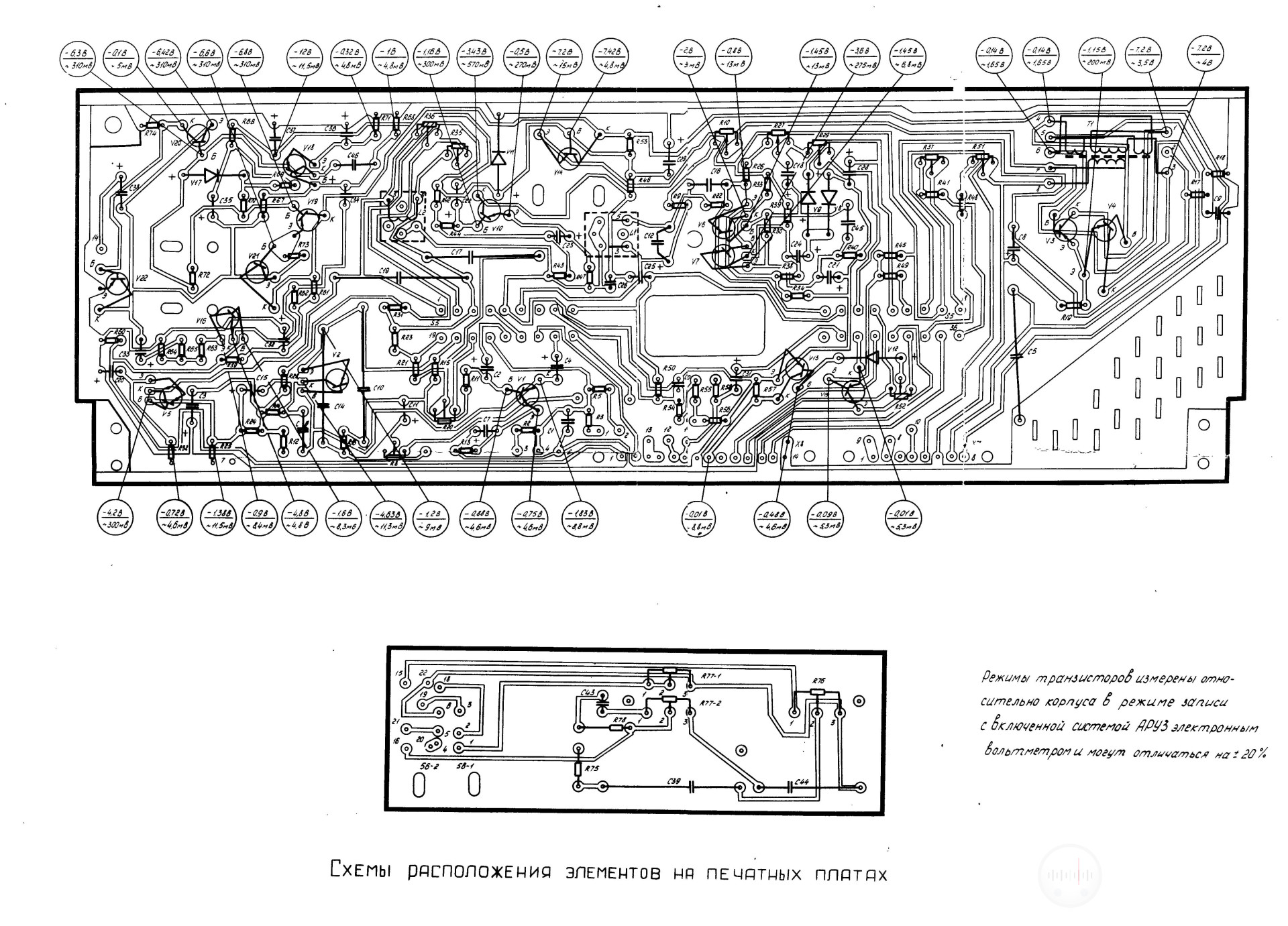

Схемы расположения элементов на печатных платах магнитофона «Парус-302»

📁Дополнительная информация:

Обложка руководства по эксплуатации кассетного магнитофона «Парус-302»

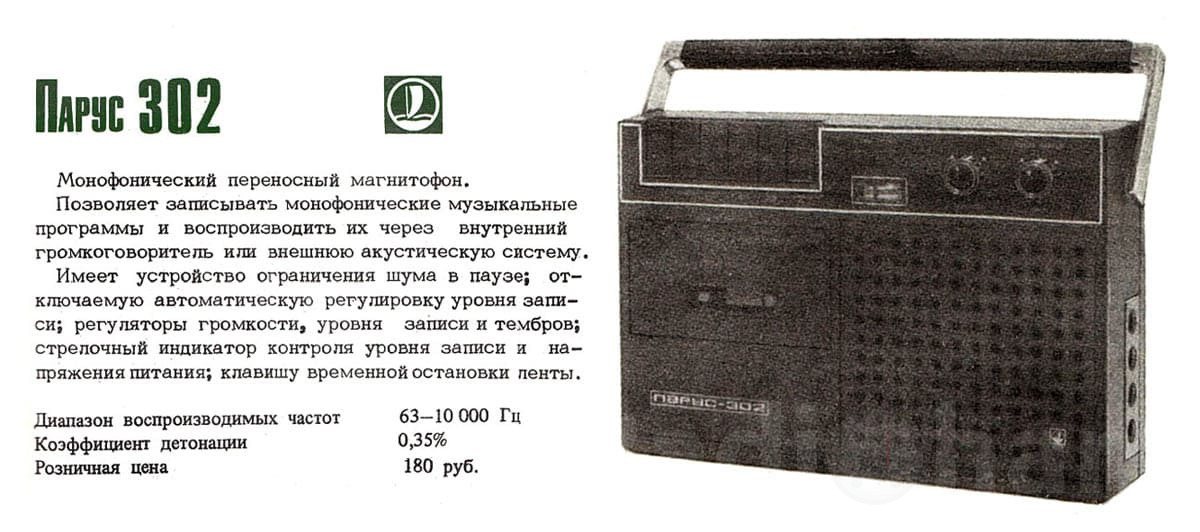

Информационная брошюра с описанием магнитофона «Парус-302»
