🔌Технические характеристики:
- Диапазон принимаемых частот (волн):
ДВ — 148,5...283,5 кГц (2020,2...1058,2 м);
СВ — 526,5...1605,5 кГц (569,8...186,7 м).
- Промежуточная частота тракта AM 465 кГц.
- Чувствительность, ограниченная усилением, при выходной мощности 5 мВт, не хуже:
на ДВ — 1 мВ/м
на СВ — 0.5 мВ/м
- Чувствительность, ограниченная шумами, при отношении сигнал/шум не менее 20 дБ в диапазонах ДВ, СВ, не хуже:
на ДВ — 1,5 мВ/м
на СВ — 0,8 мВ/м
- Избирательность по соседнему каналу при расстройке на 9 кГц не менее 30 дБ.
- Избирательность по зеркальному каналу, не менее:
на ДВ — 20 дБ
на СВ — 20 дБ
- Действие АРУ: при изменении сигнала на входе приемника на 30 дБ соответствующем изменение сигнала на выходе приемника не
более 10 дБ. - Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления не более 5 — 50 мВт.
- Максимальная выходная мощность не менее 125 мВт.
- Полоса воспроизведения звуковых частот в диапазонах ДВ, СВ 315...3550 Гц.
- Ток, потребляемый приемником, при отсутствии сигнала, не более 8 мА.
- Работоспособность приемника сохраняется при снижении напряжения питания до 2 В.
- Габаритные размеры приемника: 160х80х34 мм
📖История и описание:

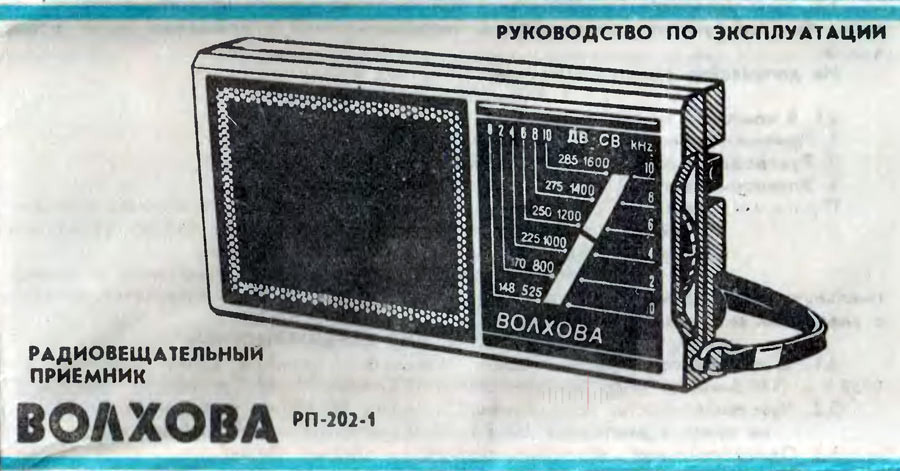

Портативные радиоприёмники «Волхова РП-302» и «Волхова РП-202-1» с 1987 и 1990 года выпускал Новгородский завод НПО «Старт». С начала 1990 года завод выпускал приёмник 2-й группы сложности ''Волхова РП-202-1'' который является аналогом приёмника ''Волхова РП-302'' и отличается только оформлением.

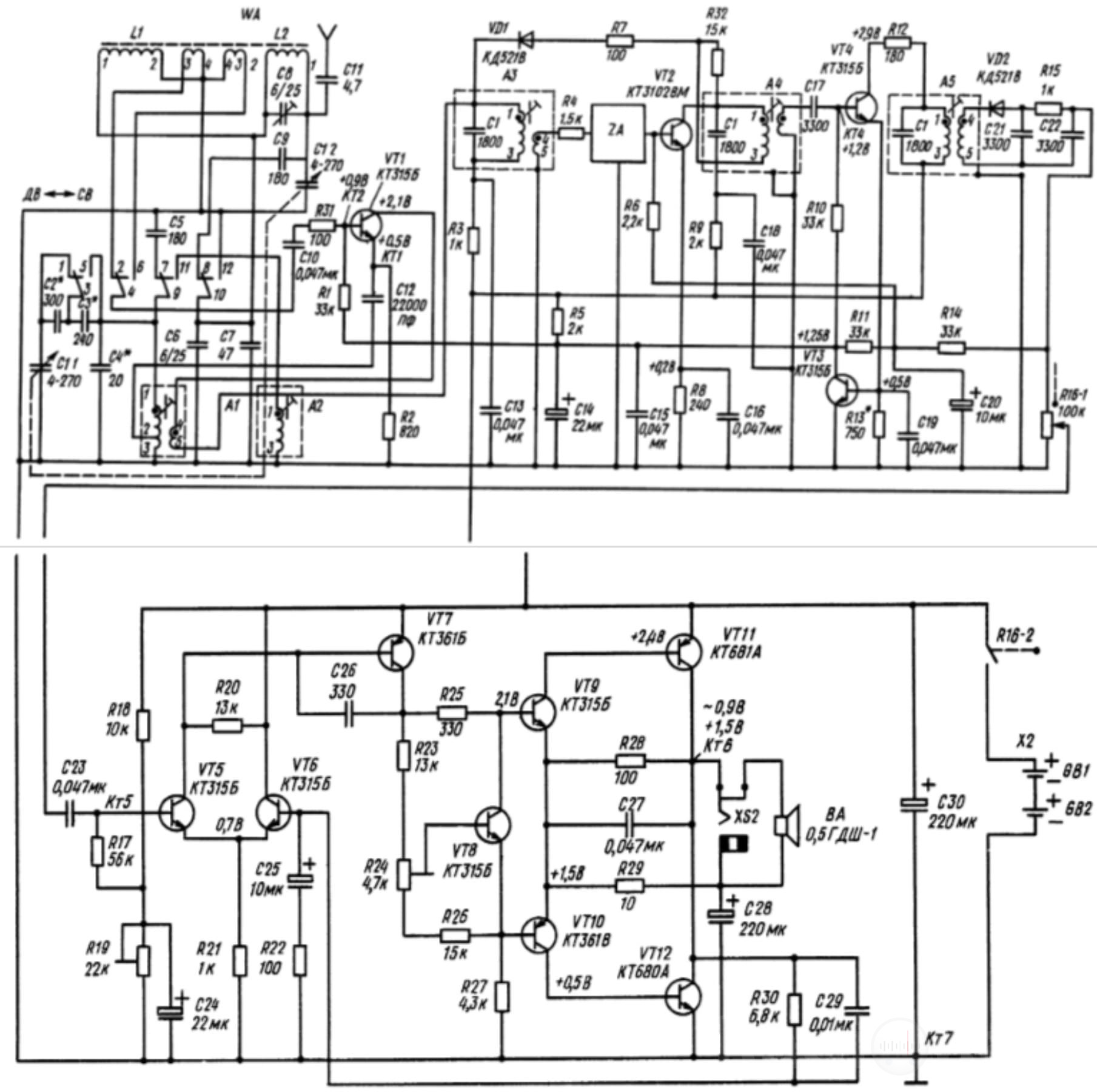

Принципиальная схема:
Радиоприемник выполнен по супергетродинной схеме. При приеме программ радиовещательных станций в диапазонах ДВ и СВ радиочастотный сигнал наводится на магнитную антенну и выделяется входными (антенными) контурами, а далее через катушки связи подается на базу транзистора VT1 (КТ315Б) преобразователя частоты. Входной контур в диапазоне ДВ образован катушкой индуктивности L1 и конденсаторами С6, С7, С1.2, а в диапазоне СВ — катушкой L2 и конденсаторами C8, C9, C1.2. В эмиттерную цепь транзистора VT1 подается сигнал гетеродина. Контур гетеродина ДВ образован катушкой индуктивности A1 и конденсаторами C4, C3, C1.1, в диапазоне СВ — катушками A1 и А2 и конденсаторами C4, C2, C1.1 (рис. 1.84).
Настройка входных контуров ДВ и СВ диапазонов на частоту принимаемого сигнала осуществляется с помощью конденсатора переменной емкости C1.2, C1.1 (двухсекционным блоком конденсаторов КПП-2х4/270 пФ). Нагрузкой преобразователя частоты служит контур
ПЧ-АМ А3, С1, с которого через катушку связи и резистор R4 сигнал поступает на пьезокерамический фильтр ZA. С выхода пьезофильтра ZA сигнал поступает на вход двухкаскадного УПЧ, собранного на транзисторах VT2 (KT3102BM) и VT4 (КТ315Б). Усиленный сигнал промежуточной частоты с нагрузки второго УПЧ через катушку связи подается на детектор, выполненный на диоде VD2 (КД521В). Выделенный при детектировании сигнал звуковой частоты поступает через регулятор громкости — резистор R16.1 на вход УЗЧ.
Для обеспечения хорошей работы радиоприемника при приеме слабых и сильных сигналов в высокочастотном тракте применена двухступенчатая автоматическая регулировка усиления (АРУ). Управляющее напряжение АРУ снимается с выхода детектора через RC-
цепь (R14 C20 R6) и подается на базу транзистора VT2, обеспечивая первый каскад УПЧ запирающим напряжением. При сильных
входных сигналах при достижении определенного уровня через цепь R7 VD1 дополнительно шунтируется контур А3 С1. При слабых сигналах диод VD1 заперт, так как разность потенциалов на нем равна нулю. С ростом сигнала ток транзистора VT2 падает, что приводит к росту потенциалов диода VD1, а следовательно к открыванию диода. Питание на базовые цепи VT2, VT4 и диод VD2 подается с коллектора VT3, потенциал которого в широких пределах поддерживается постоянным. Это обусловлено тем, что транзисторы VT3 и VT4 находятся в петле отрицательной обратной связи.
Усилитель 3Ч состоит из дифференциального усилителя на транзисторах VT5, VT6 (КТ315Б) и реостатного каскада на транзистоpe VT7 (КТ361Б). Выходной каскад УЗЧ собран по двухтактной бестрансформаторной схеме класса АВ, выполненной на составных транзисторах VT9 (KT3155), VT11 (KT681A) и VT10 (KT361B), VT12 (KT680A). Для повышения линейности УЗЧ применена местная противосвязь (R28, R29) в оконечной ступени
и общая противосвязь, образованная резисторами R30, R22. Емкости С26, С27 и C29 способствуют спаду частотной характеристики на частотах более 10 кГц и повышению общей устойчивости УЗЧ. Транзистор VT8 обеспечивает температурную стабилизацию тока покоя выходного каскада, который первоначально устанавливается подстроечным резистором R24. С ростом температуры выходная проводимость VT8 увеличивается, что приводит к соответствующему уменьшению смещения на базах VT9 и VT10. Подстроечным резистором R19 достигается симметрирование
уровней ограничения выходного каскада при максимальной выходной мощности. Нагрузкой выходного каскада УЗЧ служит динамическая
головка громкоговорителя ВА типа 0,5ГДШ-1 сопротивлением 8 Ом.
Режимы работы транзисторов по постоянному и переменному токам показаны на электромонтажной схеме печатной платы.
Конструкция и детали:
Корпус радиоприемника выполнен из ударопрочного полистирола. Для получения необходимой гаммы расцветок детали корпусов окрашены специальными красителями. Органы управления радиоприемника (кнопка переключателя диапазонов, ручка настройки, ручка регулятора
громкости с выключателем) выведены на правую боковую стенку корпуса. Ручка настройки закреплена непосредственно на оси конденсатора переменной емкости, что позволяет упростить конструкцию верньерного устройства. Средняя часть ручки настройки просматривается со стороны лицевой панели и используется в качестве указателя шкалы частот диапазонов ДВ и СВ. Шкала радиоприемника проградуирована в килогерцах. Корпус радиоприемника состоит из двух частей: передней (основания) и задней крышек. Внутри корпуса к передней части крепится головка громкоговорителя ВА и печатная плата в сборе.

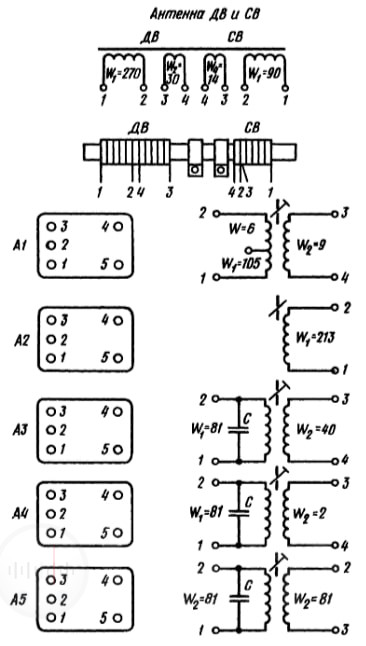

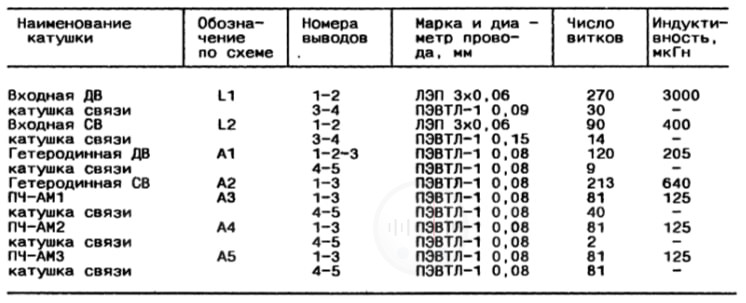

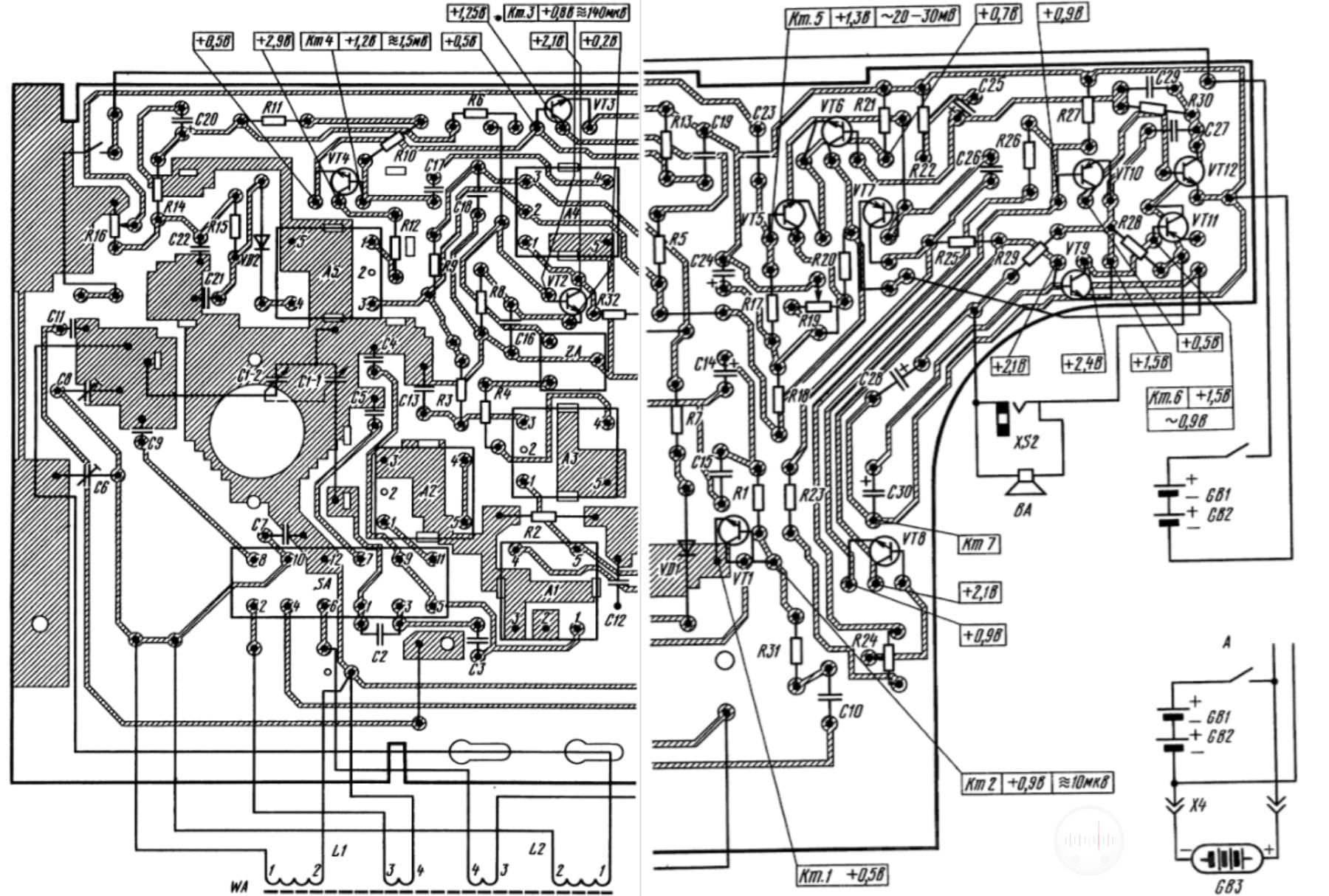

Печатная плата изготовлена из фольгированного гетинакса. На ней крепятся блок конденсаторов переменной емкости типа КПП-2х4/270 пФ, магнитная антенна (с помощью пластмассовых держателей), катушки контуров, конденсаторы, резисторы и все прочие элементы схемы радиоприемника. Электромонтажная схема печатной платы радиоприемника показана на рис. 1. 86. Катушки входных контуров ДВ и СВ намотаны на пластмассовые секционированные каркасы и размещены на ферритовом стержне марки МН400НН-Д, 8х100 мм. Катушки контуров гетеродина ДВ, СВ и ПЧ-АМ намотаны на трехсекционные каркасы. Каждая катушка вместе с контурным конденсатором помещена в экран, изготовленный из алюминиевого сплава. Настройка контуров осуществляется подстроечными ферритовыми сердечниками марки М1000НМ3-4АБ, 6,1х6 мм. Намоточные данные катушек контуров приведены в табл. 1. 25.
