🔌Технические характеристики:
- Максимальная чувствительность:
на длинных волнах 750 мкв/м
на средних волнах 300 мкв/м
- Реальная чувствительность:
на длинных волнах 1,2 мв/м
на средних волнах 0,6 мв/м
- Избирательность по соседнему каналу:
на длинных волнах не менее 26 дб
на средних волнах не менее 20 дб
- Промежуточная частота: 465 кгц
- Действие АРУ: при изменении сигнала на входе приемника на 26 дб соответствующее изменение сигнала на выходе приемника не более 6 дб
- Полоса воспроизводимых звуковых частот: 450...3000 Гц
- Номинальная выходная мощность при коэффициенте нелинейных искажений всего тракта усиления приемника не более 8% 50 мвт
- Источник питания приемника: батарея типа «Крона» или аккумулятор типа 7Д-0,1
- Напряжение питания: 9 в
- Ток, потребляемый приемником при отсутствии сигнала не более 5,0 ма
- Работоспособность приемника сохраняется при снижении напряжения батареи питания до 5,6 в
- Длительность работы приемника при средней громкости:
от батареи «Крона 1Л» 15-20 час
от батареи «Крона ВЦ» 25-30 час
от аккумулятора типа 7Д-0,1 12 час
- Габаритные размеры: 134х83х34 мм
- Macca: 400 г
Приемник комплектуется кожаным футляром
📖История и описание:
Портативный радиоприёмник 4-го класса «Алмаз» с 1964 года выпускали Ленинградские заводы «Новатор и „Радиоприбор“. Завод „Радиоприбор“ для использования заделов по окончании выпуска модели выпускал и ремонтные комплекты для мастерских и радиолюбителей состоящие из корпуса с громкоговорителем, платы (собранной и настроенной или плату и комплектующих) из которых можно было собрать аналогичный приёмник. Стоимость такого приёмника была на 30% дешевле заводского.

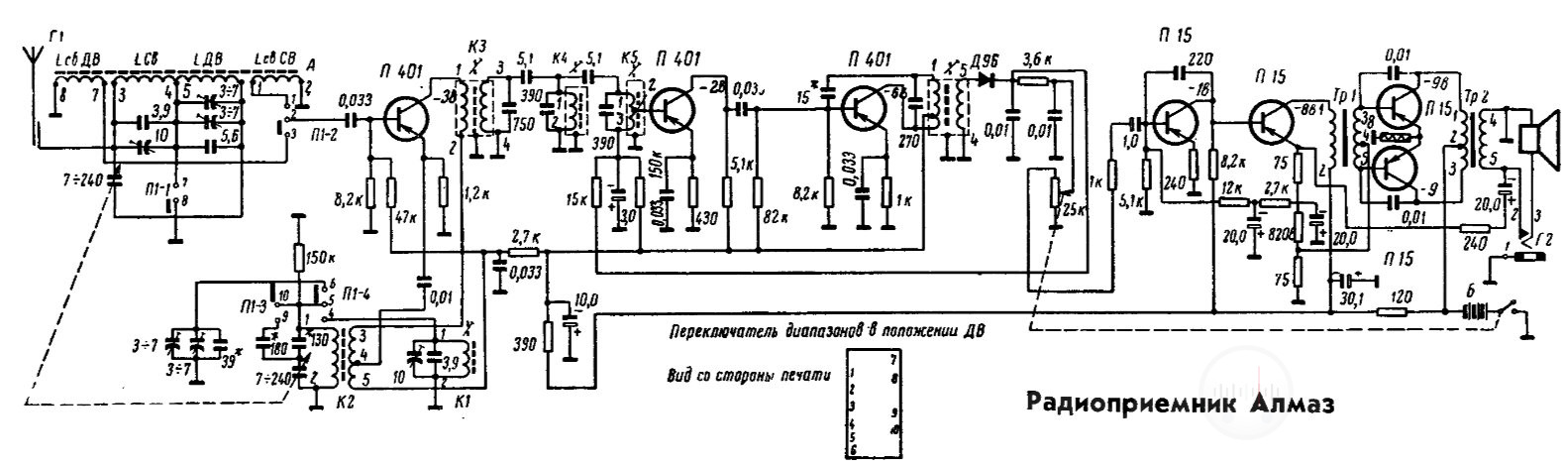

Принципиальная схема:

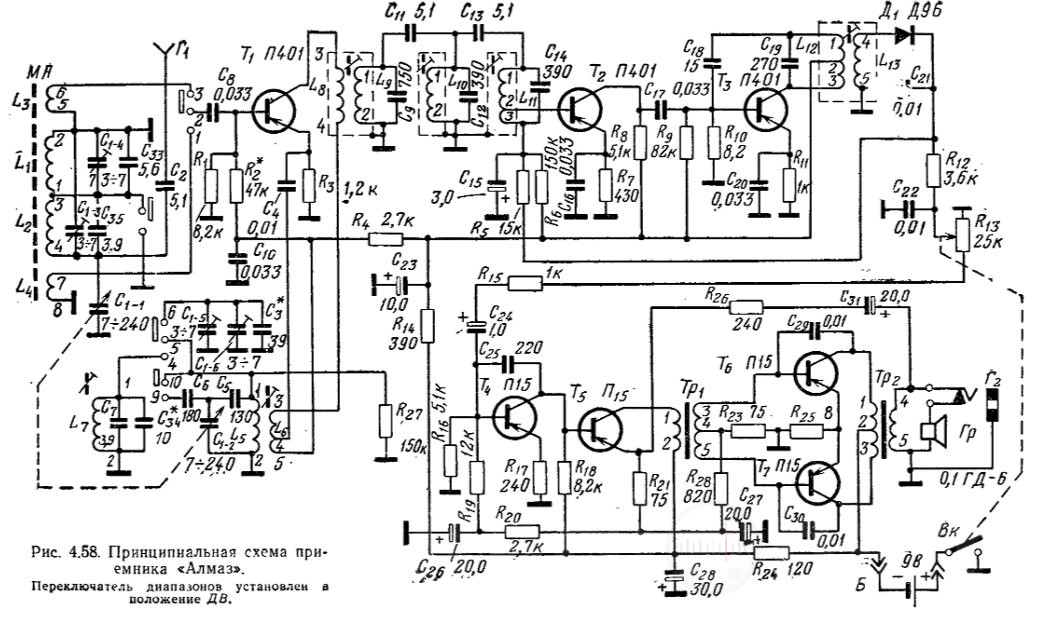

Входная цепь. Катушки входного контура длинных и средних L2 волн и соответствующие им катушки связи L3 и L4 намотаны на ферритовом стержне встроенной магнитной антенны МА (рис. 4.58). При работе на длинных волнах катушки L1 и L2 включаются последовательно, а на средних волнах катушка L1 замыкается накоротко. Связь входных контуров с базой транзистора преобразователя частоты — индуктивная.
Преобразователь частоты и гетеродин. Преобразователь частоты собран на транзисторе типа П401 по схеме с совмещенным гетеродином. Гетеродин собран по схеме индуктивной трехточки. Особенностью схемы гетеродина является применение общей катушки связи L6 для контуров гетеродина длинных и средних волн. В диапазоне средних волн к контуру гетеродина длинных волн L5C5C6 подключается параллельно дополнительный контур L7С7С34. Такие схемы гетеродина и входной цепи позволили применить в приемнике переключатель с минимальным числом групп переключения (четырьмя). Оптимальное условие преобразования частоты выполняется при напряжении гетеродина на эмиттере транзистора 80-120 мв. Напряжение сигнала со входного контура с помощью катушки связи L3 или L4 подается на базу транзистора преобразователя частоты. Нагрузкой преобразователя частоты служит трехконтурный фильтр сосредоточенной селекции (ФСС), который обеспечивает избирательность по соседнему каналу. Ширина полосы пропускания ФСС (примерно 7 кгц на уровне — 6 дб) определяется величинами емкостей конденсаторов связи С11 и С13. Связь ФСС с преобразователем частоты — трансформаторная, а с первым каскадом усилителя ПЧ автотрансформаторная. Стабилизация режима работы транзистора Т1 и подача смещения на его базу осуществляется с помощью резисторов R1, R2, R3. Максимальная чувствительность приемника по промежуточной частоте базы транзистора Т1 2-5 мкв при выходном напряжении на нагрузке усилителя НЧ 225 мв.
Усилитель ПЧ и детектор. Двухкаскадный усилитель ПЧ собран на транзисторах Т2 и Т3 типа П401. Первый каскад усилителя — апериодический с активной нагрузкой (R8). Второй каскад усилителя ПЧ собран на транзисторе по резонансной схеме с нейтрализацией. Нагрузкой транзистора служит одноконтурный фильтр ПЧ L12C19 с полосой пропускания 35-40 кгц. на уровне -3 дб. Для нейтрализации действия внутренней обратной связи транзистора Т3 включен конденсатор С13, величина емкости которого подбирается при настройке усилителя ПЧ. Детектор приемника собран на полупроводниковом диоде типа Д9Б. Нагрузкой детектора служит переменный резистор R13, с которого через разделительный конденсатор С 24 напряжение звуковой частоты подается на базу первого каскада усилителя НЧ. Для автоматической регулировки усиления
используется постоянная составляющая тока диода Д1, с помощью которой регулируется базовый ток первого каскада усилителя ПЧ.
Напряжение АРУ снимается с нагрузки детектора R13 и через фильтр R5C15 подается на базу транзистора Т2
Усилитель низкой частоты. Трехкаскадный усилитель низкой частоты собран на транзисторах T4, Т5, Т6 и Т7 типа П41 (П15). Первый и второй каскады усилителя низкой частоты выполнены по схеме с непосредственной связью. Смещение на базу транзистора первого каскада усилителя НЧ подается из эмиттерной цепи транзистора Т5, в результате чего осуществляется отрицательная обратная связь по постоянному току между этими транзисторами.
В коллекторную цепь транзистора T5 включен согласующий трансформатор Tp1. Выходной каскад усилителя НЧ собран по двухтактной схеме и работает в режиме класса АВ. Два последних каскада усилителя НЧ охвачены частотнонезависимой глубокой отрицательной обратной связью, напряжение которой снимается со вторичной обмотки выходного трансформатора TP2 подается через цепочку C31R26 в цепь эмиттера транзистора Т5. Напряжение смещения на базы транзисторов Т6 и Т7 выходного каскада снимается с резистора R23, включенного в цепь транзистора Т5. Такое построение схемы усилителя НЧ обеспечивает температурную стабилизацию рабочей точки выходного каскада без применения терморезистора и работу всего усилителя НЧ в интервале температур от -10 до +40° С. Для коррекции частотной характеристики усилителя НЧ в области верхних звуковых частот применены конденсаторы С29 и С30. Для устойчивой работы приемника в цепях питания включены развязывающие фильтры R24C28, R14C23 R4C10.

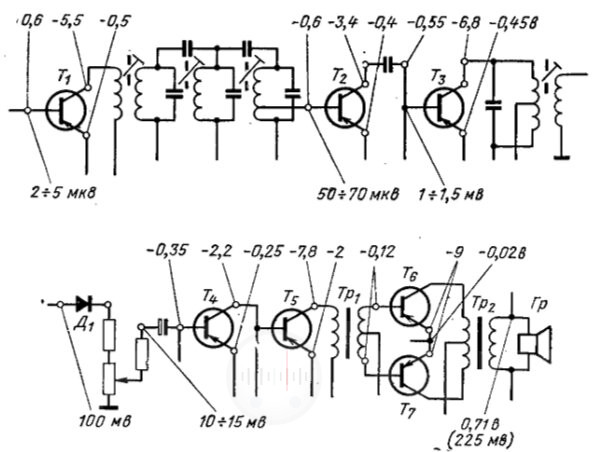

Режимы работы транзисторов указаны на рис. 4.59. В приемнике предусмотрена возможность подключения малогабаритного
телефона типа ТМ-2М. При включении телефона громкоговоритель автоматически отключается. В 1970 г. в схему приемника были внесены изменения, которые позволили упростить технологию:
- Катушка ФПЧ L12 полностью включена коллекторную цепь транзистора Т3, число витков ее 33Х3, провод ПЭВ-1 диаметром 0,1 мм, выводы
1-3. Такие же намоточные данные имеет и катушка связи L13, выводы у нее 4-5. - Конденсатор С13 270 пф заменен конденсатором типа ПМ-1 емкостью 510 пф.
- Конденсатор С13 исключен.
Конструкция и детали:

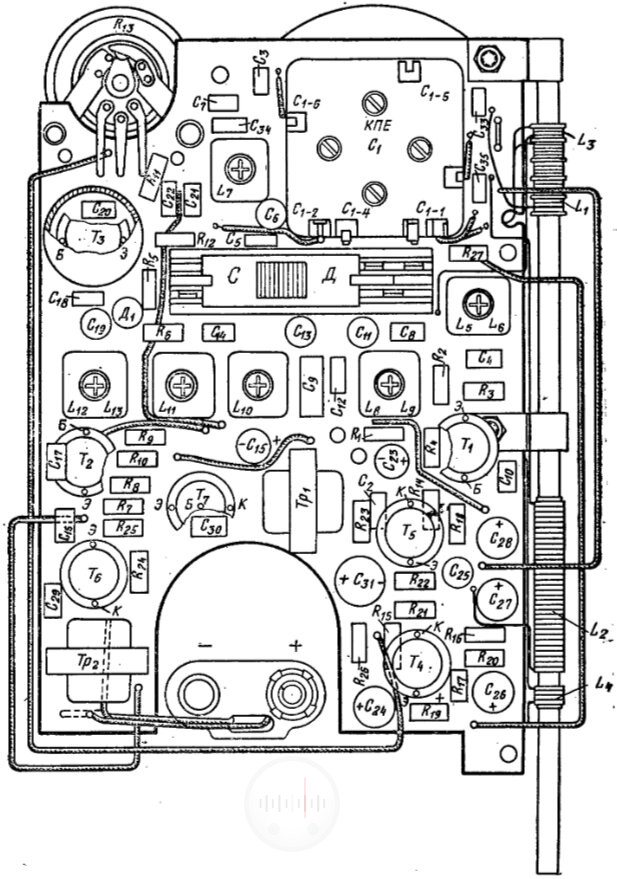

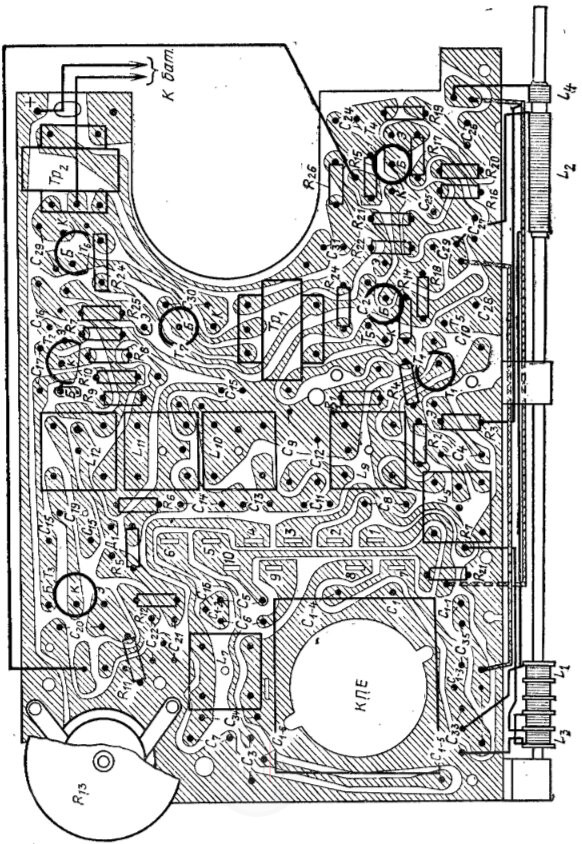

Корпус радиоприемника выполнен из цветного ударопрочного полистирола. Органы управления (ручка настройки и ручка регулятора громкости с выключателем питания) расположены на правой боковой стенке, а гнездо для подключения телефона — на левой стенке корпуса. Ручка переключателя диапазонов расположена на задней стенке корпуса. Приемник имеет горизонтальную шкалу, проградуированную в сотнях килогерц. Монтаж выполнен иа печатной плате из фольгированного гетинакса. Схема расположения узлов и деталей на печатной плате показана на рис. 4.60, а топографическая схема — на рис. 4.61. В приемнике применен громкоговоритель типа 0,1ГД-6. Настройка приемника на частоту принимаемой радиостанции осуществляется с помощью двухсекционного блока конденсаторов переменной емкости типа КПЕ-3 с твердым
диэлектриком емкостью 7-240 пф.
Магнитная антенна выполнена на ферритовом стержне марки 600НН с размерами 115х20х3 мм. Катушки контуров ПЧ и гетеродина намотаны иа
трехсекционных каркасах и помещены в ферритовые чашки марки 600Н диаметром 8,6 мм. Каждая из катушек заключена в экран, изготовленный из латуни. Настройка контуров осуществляется подстроечными сердечниками из феррита марки 600НН длиной 12 мм и диаметром 2,8 мм.

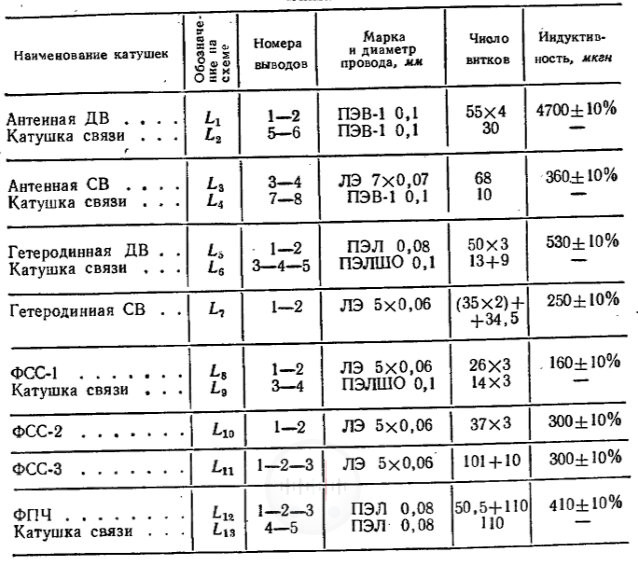

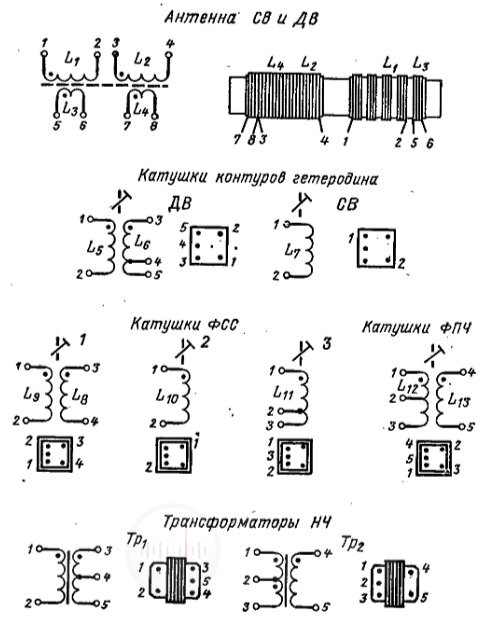

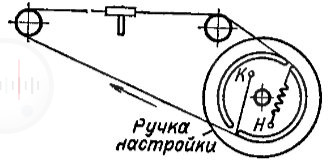

Намоточные данные контурных катушек приведены в табл. 4.12. Трансформаторы усилителя НЧ Тр1 и Тр2 по конструкции однотипны. Сердечники их собраны из пластин типа Ш3, толщина набора 6 мм. В трансформаторе Tp1 применен пермаллой марки 79НМ, а в трансформаторе — марки 50H. Распайка выводов всех контурных катушек и трансформаторов показана на рис. 4.62. Кинематическая схема верньерного устройства приемника изображена на рис. 4. 63.
