Портативный кассетный магнитофон Ритм 301

🔌Технические характеристики:

• Ширина магнитной ленты 3,81 мм
• Скорость движения ленты 4,76; 2,38 см/с
• Число записываемых и воспроизводимых дорожек 2
• Длительность непрерывной записи и воспроизведения на одной дорожке при толщине ленты 18 мкм при скорости, см/с:

4,76 30 мин

2,38 60 мин

• Длительность перемотки, не более 120 с
• Чувствительность для входа, не хуже:

«Микрофон» 0,3 мВ

«Радиоприемник» 10...30 мВ

«Звукосниматель» 150...500 мВ

«Линия» 10...30 В

• Входное сопротивление каналов:

«Микрофон» 600 Ом

«Звукосниматель» 400 кОм

«Радиоприемник» 25 кОм

«Линия» 10 кОм

• Полоса воспроизводимых звуковых частот при скорости, см/с:

4,76 — 63...10 000 Гц

2,38 — 63...5000 Гц

• Относительный уровень шумов в канале воспроизведения, не хуже, прн скорости, см/с:

4,76 — 44 дБ

2,38 — 42 дБ

• Относительный уровень шумов в канале записи — воспроизведения, не хуже, при скорости, см/с:

4,76 — 42 дБ

2,38 — 40 дБ

• Коэффициент нелинейных искажений при скорости, не более, см/с:

4,76 — 4%

2,38 — 4,5%

• Коэффициент детонации при скорости, не более, см/с:

4,76 — 0,35%

2,38 — 1,5%.

• Частота тока подмагничивания, не менее 45 кГц
• Источник питания: 6 элементов типа 373 или сеть 50 Гц напряжением 127, 220 В
• Напряжение питания: 9 В
• Выходная мощность:

номинальная 0,5 Вт

максимальная 2 Вт

• Диапазон регулировки тембра, не более 10 дБ
• Потребляемая мощность при питании от сети переменного тока 7 Вт
• Время непрерывной работы магнитофона от одного комплекта батарей, не менее 10 ч
• Габаритные размеры: 244,5x251,5х72 мм
• Масса: 3,6 кг

📖История и описание:

Портативный кассетный магнитофон «Ритм-301» с 1976 года выпускал Пермский электроприборный завод. Магнитофон создан на базе модели «Весна-306». «Ритм-301» — носимый, монофонический двухдорожечный магнитофон 3 класса, предназначенный для записи музыкальных и речевых программ на магнитную ленту с микрофона, радиоприемника, радиотрансляционной сети, телевизора и их воспроизведения на внутренний громкоговоритель.

Принципиальная схема:

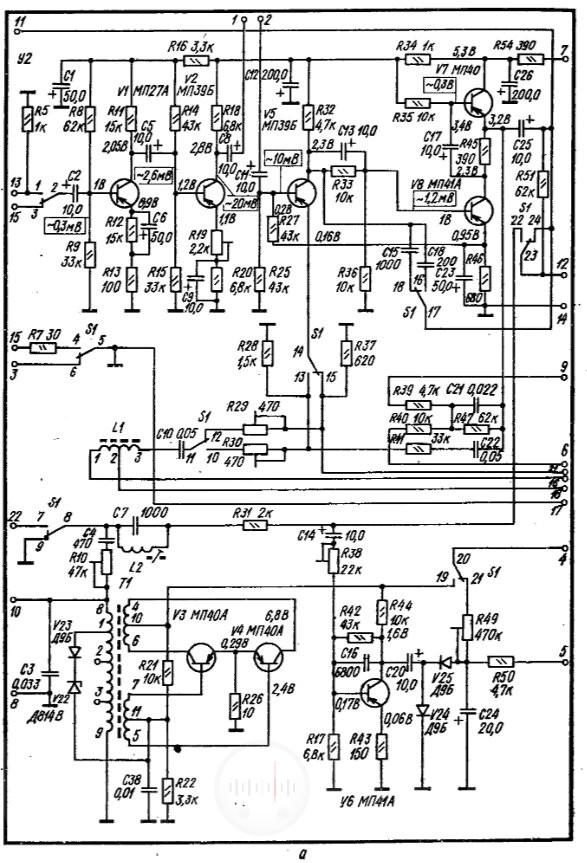

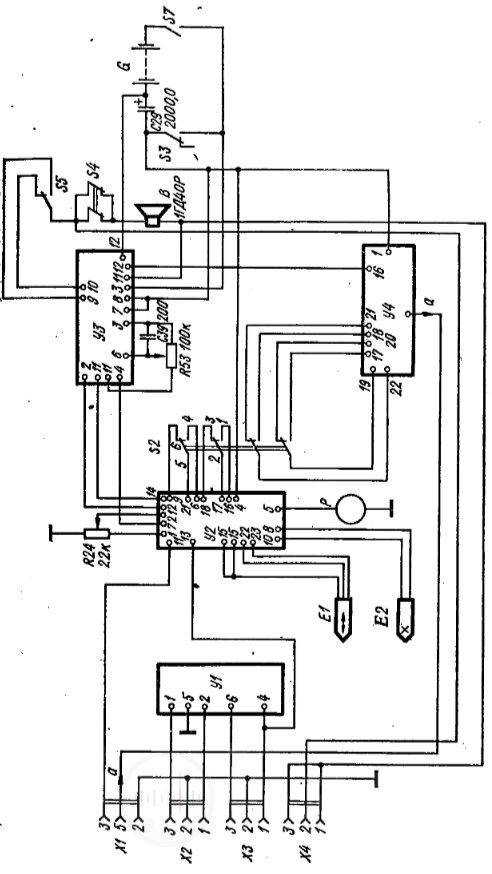

Электрическая схема (рис. 88) и конструкция (рис. 89) магнитофона состоят из блоков универсального усилителя, усилителя мощности, генератора подмагничивания и стирания с индикаторным каскадом и выпрямителя. Универсальный усилитель (У2) четырехкаскадный, работает в режиме класса А.В режиме воспроизведения сигнал с магнитной головки Е1 через контакты 3, 2 переключателя S1 поступает на базу транзистора V1 входного каскада усилителя. В ходной каскад выполнен на малошумящем транзисторе по реостатной схеме с последовательной отрицательной обратной связью по току (R12C6). С коллектора первого каскада через конденсатор С5 сигнал поступает на базу транзистора V2 второго каскада, собранного по реостатной схеме. Отрицательная обратная связь по постоянному току осуществляется цепочкой R20C9, регулировка чувствительности — резистором R19. С коллектора второго каскада сигнал через регулятор громкости R24 подается на базу транзистора V5, с коллектора которого поступает на базу транзистора V8. Третий и четвертый каскады построены по реостатной схеме с гальванической связью между собой, четвертый каскад выполнен на транзисторах V8 и V7 по схеме с последовательным включением транзисторов. Сигнал, усиленный транзистором V8 через конденсатор С17, поступает на базу V7. Транзистор V7 работает в режиме эмиттерного повторителя. Сигнал с эмиттера транзистора V7 подается на гнездо линейного выхода X1 и через контакты 23 и 24 переключателя S1 — на вход усилителя мощности. Коррекция частотной характеристики осуществляется в третьем каскаде. За счет глубокой отрицательной обратной связи с выхода эмиттера транзистора V7 четвертого каскада. Для подъема частотной характеристики в области нижних частот используется частотно-зависимая цепь: в режиме воспроизведения — C21, R47, R39, R40, R37; в режиме записи — C22, R41, R28. Резистор R47 ограничивает подъем частотной характеристики в необходимых пределах. Для подъема частотной характеристики в области высоких частот используется последовательный колебательный контур L1C10. Величина коррекции изменяется в режиме воспроизведения резистором R29, в режиме
записи — резистором R30. При скорости 4,76 см/с используется часть витков катушки индуктивности. Подстройка коррекции в области высоких частот при скорости 2,38 см/с не производится.

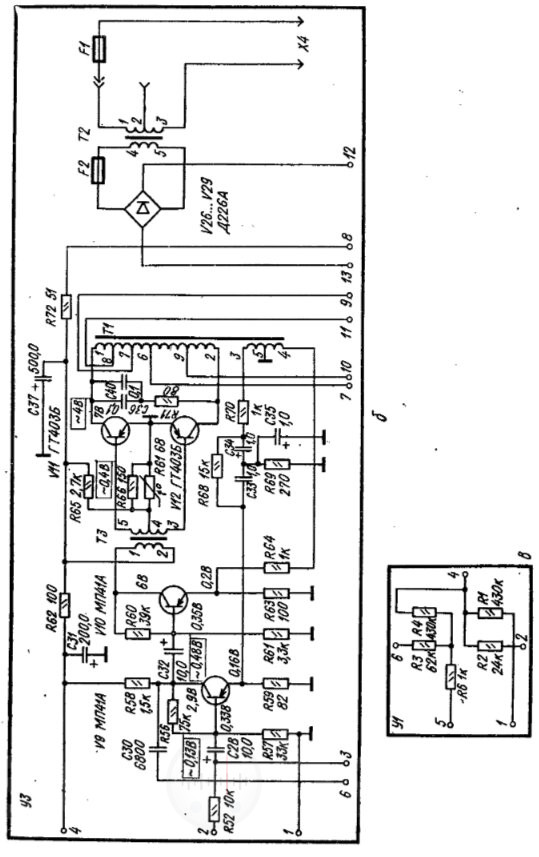

Усилитель мощности (V3) трехкаскадный, с автотрансформаторным выходом. В режиме воспроизведения сигнал через контакты 23 и 24 переключателя S1, резистор R52 и конденсатор С28 поступает на базу транзистора V9. Выключателем S4, расположенным в корпусе регулятора тембра, можно выключать усилитель мощности. Это необходимо при воспроизведении записи через линейный выход и при записи без прослушивания на внутренний громкоговоритель. Температурная стабилизация режима работы оконечного каскада обеспечивается терморезистором R61. Применение автотрансформаторного выхода позволило увеличить КПД усилителя и уменьшить расход провода. В автотрансформаторе выполнена обмотка глубокой отрицательной обратной связи, с помощью которой в схему можно устанавливать транзисторы с различными значениями коэффициента передачи тока, уменьшать нелинейные искажения и поднимать частотную характеристику в области низких и высоких частот. Переключатель S5 позволяет переключать выходную мощность в пределах 0,5...1,0 Вт. Генератор подмагничивания и стирания магнитофона выполнен на двух транзисторах V3, V4. Для обеспечения стабилизированного тока подмагничивания и стирания при изменении напряжения питання от 5 до 9 В в схеме применены стабилитрон V22 и полупроводниковый диод V23. Резистор R26

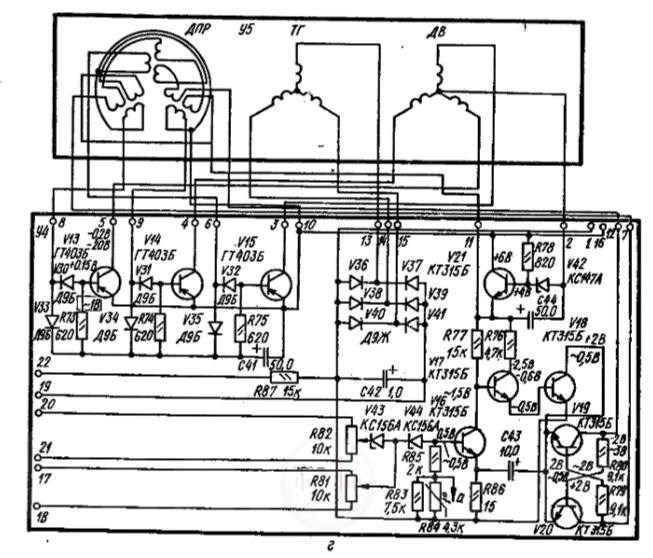

включен в схему для осуществления температурной стабилизации каскада. Регулировка тока стирания производится перепайкой диода V23 на контакты 8, 2 и 3 трансформатора. Применение схемы стабилизированного генератора подмагничивания и стирания исключает необходимость применения стабилизатора напряжения. В режиме воспроизведения индикатор контролирует напряжение источника питания через резистор R49, в режиме записи — ток записи. Сигнал поступает через конденсатор С14 резистор R38 на базу транзистора V6. С помощью цепочки R42C16 корректируют частотную характеристику индикатора по току записи в области высоких частот. Источник питания в магнитофоне построен на трансформаторе Т2 и диодах V26...V29. В магнитофоне применен двигатель с электронной регулировкой. Схема блока электронной регулировки двигателя аналогична схеме магнитофонов «Весна-305», «Весна-306» и «Весна-201-стерео».

Механизм транспортирования магнитной ленты магнитофона:

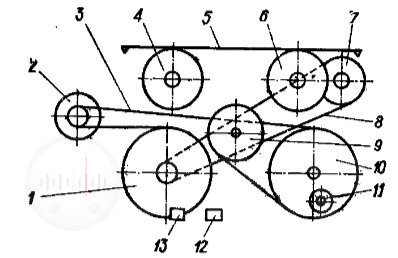

Механизм транспортирования магнитной ленты магнитофона (рис. 90) приводится в движение электродвигателем 2. Вращение от двигателя с по-
мощью ведущего ремня 3 передается на маховик ведущего вала 10, а также на вал с маховиком 1. Последний связан с помощью ремня 8 с роликом подмотки 7. Лента к ведущему валу 10 прижимается роликом 11, укрепленным на ползуне воспроизведения, связанным с кнопочным управлением. В режиме работы левый 4 и правый 6 узлы растормаживаются, ролик 11 прижимается к ведущему валу и магнитная лента приводится в движение. Кроме этого, ролик подмотки 7 соприкасается с правым узлом 6, осуществляющим подмотку ленты. При перемотке вправо растормаживается правый узел. Вращение от ведущего вала 10 с маховиком передается через промежуточный ролик 9. Который при этом перемещается вправо, входя в зацепление с ведущим валом, правому узлу. При перемотке влево промежуточный ролик 9 перемещается
влево, входя в зацепление с левым узлом. Управление механизмом транспортирования магнитной ленты осуществляется с помощью переключателя клавишного типа.

Конструкция и детали:

Корпус магнитофона выполнен нз ударопрочного полистирола. На лицевой панели находятся следующие органы управления: ручки регуляторов громкости и тембра, переключатель скорости выходной мощности, клавиши управления, индикатор уровня записи и контроля напряжения питания. На левой боковой панели магнитофона расположены гнезда для подключения микрофона, звукоснимателя, радиоприемника, телевизора и другого магнитофона, на правой боковой панели гнездо для подключения шнура питания от сети переменного тока. В нижней

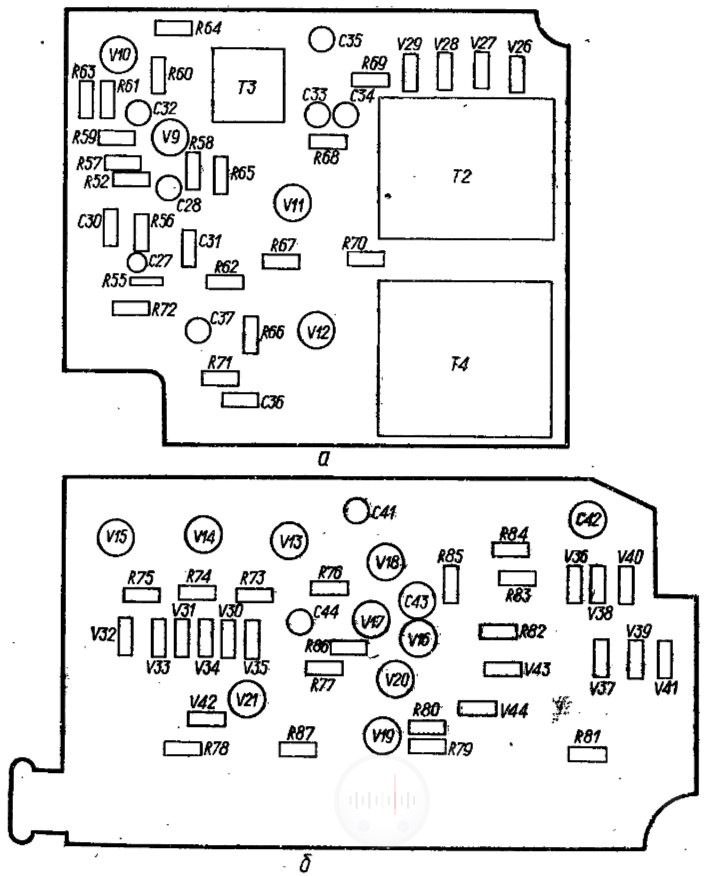

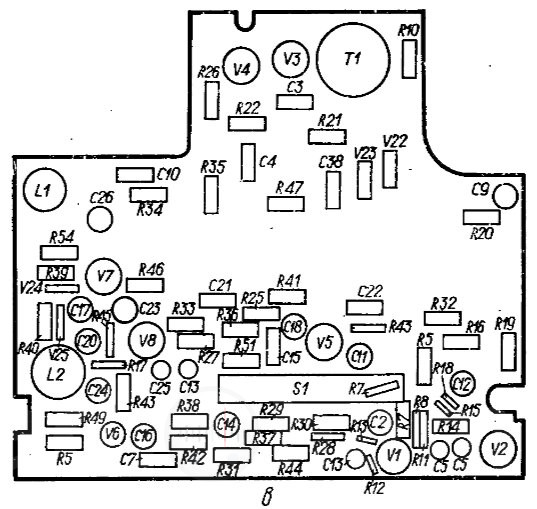

части корпуса находится отсек для элементов питания. Универсальный усилитель, усилитель мощности н коммутатор электродвигателя выполнены на отдельных платах печатным монтажом (рис. 91).
