Радиола Мелодия 102

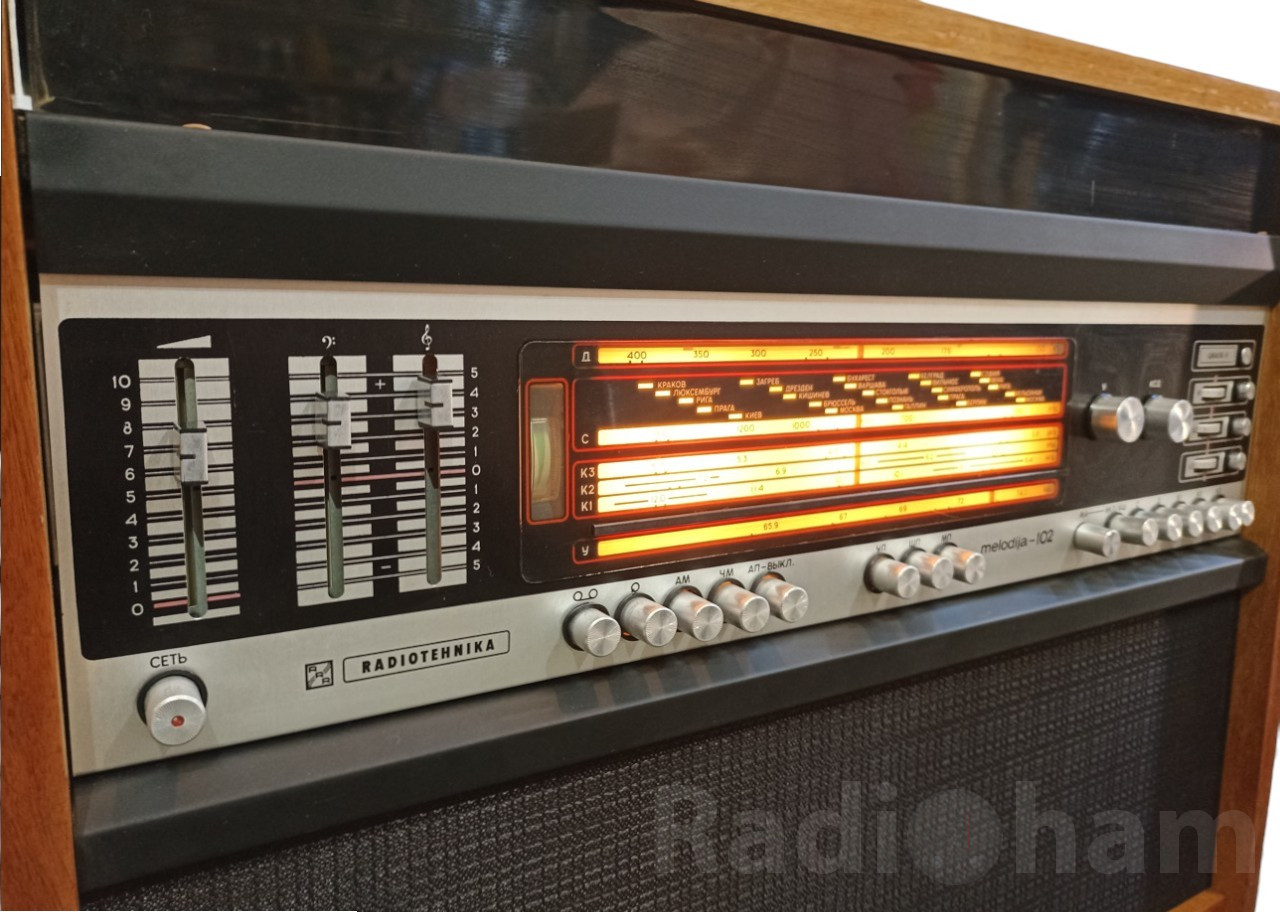

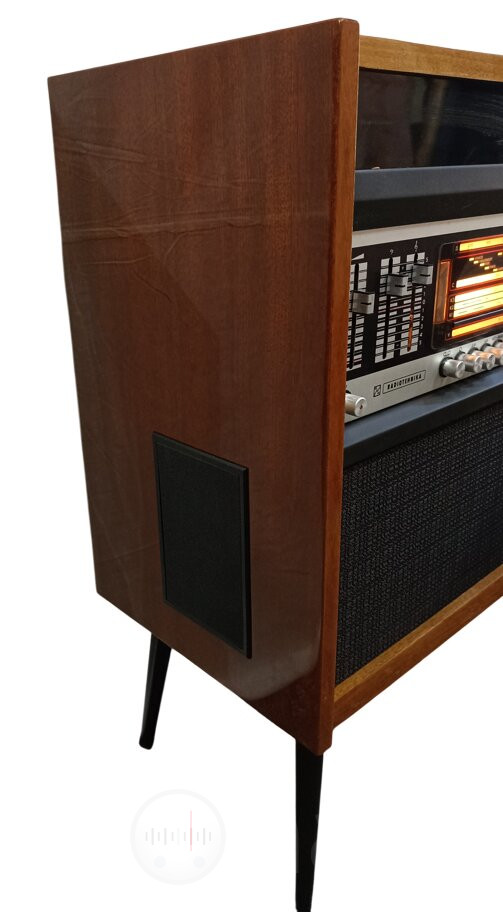

Фотография радиолы «Мелодия-102» Вид сбоку. Лицевая сторона.

🔌Технические характеристики:

• Диапазоны принимаемых волн (частот):

ДВ — 2000...735,3 м (150...408 кГц)

CB — 71,4...186,9 м (525...1605 кГц)

KB1 - 31,9...24,8 м (9,4...12,1 МГц)

KB2 - 50,85...40,81 м (5,9...7,35 МГц)

KB3 - 75,8...52,2 м (3,95...5,75 МГц)

УК — 4,56...4,11 м (65,8...73,0 МГц)

• Чувствительность, не хуже:

с внутренней магнитной антенной в диапазонах: ДВ 2 мВ/м; CB 1,5 мВ/м

с наружной антенной в диапазонах: ДВ, КВ 150 мкВ; CB 100 мкВ; УКВ 5 мкВ

• Избирательность (при расстройке на 10 кГц), не менее 46 дБ

• Усредненная крутизна ската резонансной кривой в диапазоне УКВ в интервале ослабления сигнала от 6 до 26 дБ, не менее 0,2 дБ/кГц

• Промежуточная частота:

AM 465+-2 кГц

ЧМ 10,7+-1 МГц

• Чувствительность УНЧ с входа звукоснимателя, не хуже 0,25 В

• Полоса воспроизводимых звуковых частот:

«Узкая полоса» 50...5000 Гц

«Широкая полоса» 50...10 000 Гц

«Местный прием» 50...15 000 Гц

УКВ 50...18000 Гц

• Выходная мощность:

номинальная 4 Вт

максимальная 15 Вт

• Коэффициент нелинейных искажений, не более 2,5%

• Источник питания: Сеть 50 Гц напряжением 110, 127, 220, 237 В

• Напряжение питания 25, 15 В

• Потребляемая мощность:

при приеме радиостанций 30 Вт

при воспроизведении грамзаписи 40 Вт

• Габаритные размеры: 760х630х338 мм

• Масса: 23 кг


📖История и описание:

Радиола «Мелодия-102» с 1976 года выпускалась Рижским радиозаводом им. Попова. Радиола 1 класса ''Мелодия-102'' разработана на базе модели ''Мелодия-101-стерео'' Радиола ''Мелодия-102'' сменила ламповую радиолу ''Ригонда-102''. В модели применено ЭПУ — II-ЭПУ-60. В АС установлено 4 динамических головки 4ГД-35, одна 3ГД-31 и две 1ГД-40. В приёмнике имеется система БШН и фиксированная настройка на 3 радиостанции в диапазоне УКВ. В 1977 году вышел упрощённый вариант радиолы ''Мелодия-102А'', в АС которой было установлено три громкоговорителя, один 4ГД-35 и два 1ГД-40. В остальном, за исключением корректировки номиналов деталей и нумерации по схеме обе радиолы одинаковы. Отсутствие громкоговорителя ВЧ особо не повлияло на АЧХ тракта НЧ.

Принципиальная схема:

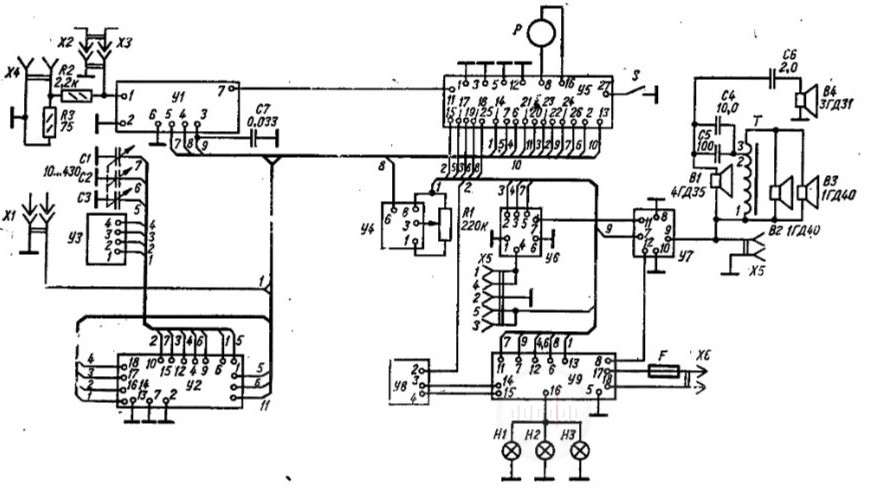

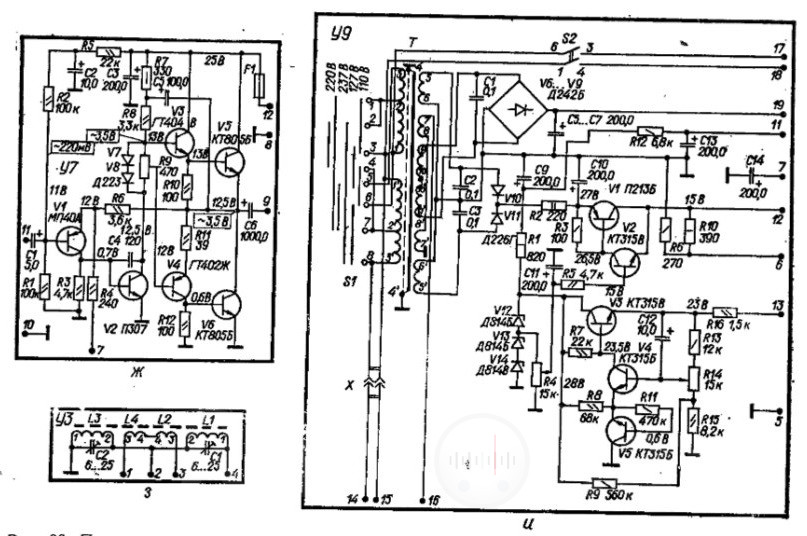

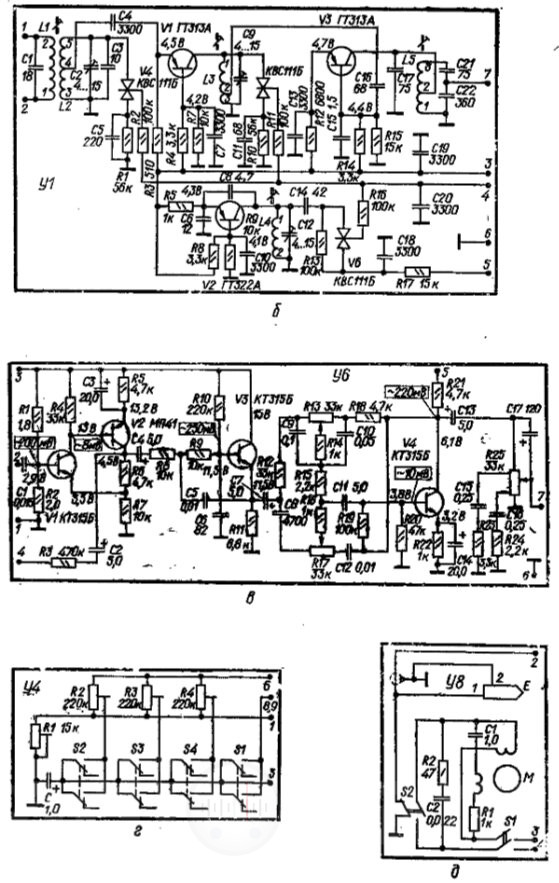

Электрическая схема (рис. 26) и конструкция (рис. 27) радиолы выполнены по блочному принципу и состоят из следующих блоков: УКВ (У1), КСДВ (У2), магнитной антенны (УЗ), резисторов переменного сопротивления (У4), промежуточной частоты (У5), предварительного УНЧ (У6), оконечного УНЧ (У7), ЭПУ — У8 и блока питания (У9).

Блок УКВ двухкаскадный. Первый каскад (VI) выполнен по схеме резонансного усилителя высокой частоты, второй каскад (V3) — по схеме смесителя. Оба транзистора включены по схеме с общей базой. Гетеродин выполнен на транзисторе V2 по схеме емкостной трехточки.

В качестве элементов настройки контуров по диапазону применены варикапные матрицы V4...V6. Перекрытие по диапазону осуществляется изменением управляющего напряжения от 1,6 до 22 В, снимаемого с переменного резистора R1, расположенного на шасси радиоприемника. Питание для варикапных матриц подается от стабилизатора напряжения (У9). Тракт УКВ имеет трн фиксированные частоты, подстраиваемые переменными резисторами R2...R4 (У4).

В блоке УКВ применена автоматическая подстройка частоты гетеродина, осуществляемая изменением емкости контура гетеродина варикапной
матрицей V6 за счет изменения напряжения. поступающего с дробного детектора (R42,R43), расположенного на плате блока УПЧ (У5). Питание цепей УВЧ, гетеродина и смесителя осуществляется от стабилизатора напряжения 5 В, расположенного на плате блока питания (У9).

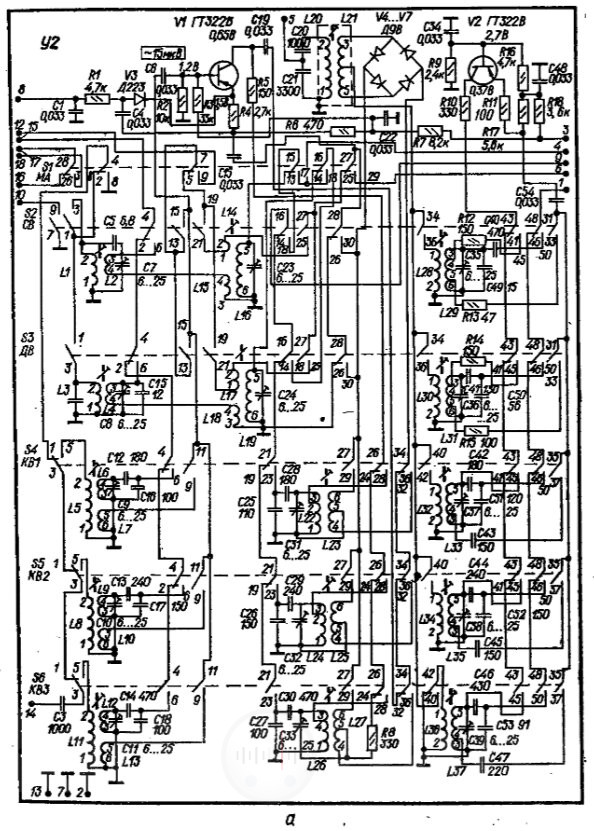

Блок КСДВ состонт нз УВЧ (V1), отдельного гетеродина (V2), кольцевого смесителя (V4...V7) и АРУ вариатора (V3). Прием радиовещательных станций с амплитудной модуляцией в диапазонах ДВ и СВ возможен на внутреннюю магнитную антенну, а дальних и маломощных станций — на внешнюю антенну. Во входных цепях диапазонов ДВ и СВ применены полосовые фильтры для обеспечения хорошей избирательности по зеркальному каналу при достаточно широкой полосе пропускания. В диапазонах ДВ и СВ усилитель высокой частоты апериодический
с раздельной нагрузкой.

Входные цепи диапазонов КВ — одиночные настраиваемые контура. В диапазоне КВ усилитель высокой частоты резонансный. Нагрузкой каскада служат контуры L22, L24, L26 соответствующего диапазона. Для уменьшения искажений, возникающих при подаче на вход сильного сигнала, каскад УВЧ охвачен управляемой отрицательной обратной связью по току (V3). Регулирующее напряжение подается с блока УПЧ (У5)

Преобразователь частоты выполнен по схеме с отдельным гетеродином. Гетеродин собран на транзисторе V2 по схеме индуктивной трехточки с заземленной базой и с трансформаторной связью с каскадом смесителя. В качестве смесительного устройства применен кольцевой диодный смеситель (V4...V7). Напряжение сигнала с УВЧ подается на диоды смесителя, а напряжение гетеродина к средней точке катушки L21. Колебательный контур L20C20C21, индуктивно связанный с кольцевым смесителем, настроен на частоту 465 кГц, поэтому на базу транзистора V2(У5) поступает только напряжение промежуточной частоты. При использовании такого смесителя обеспечивается хорошая развязка цепей сигнала и гетеродина. В результате значительно повысилась помехозащищенность тракта АМ.

Питание цепей УВЧ и гетеродина осуществляется от стабилизатора напряжения 15 В, расположенного в блоке питания (У9). Питание на блок КСДВ подается через контакты переключателя блока ПЧ (У5).

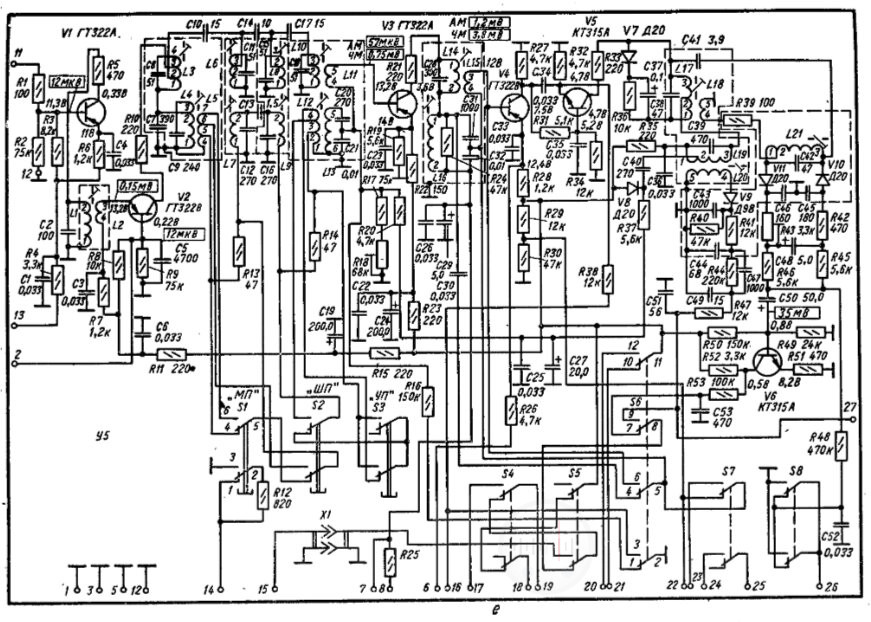

Усилитель промежуточной частоты (У5) совмещенный. Усилитель ПЧ тракта ЧМ четырехкаскадный. Сигнал с выхода блока УКВ поступает
на базу транзистора V1, нагрузкой которого служит двухконтурный фильтр, включенный между эмиттером и базой транзистора V2. Нагрузкой транзистора V2 служит четырехзвенный фильтр (L3C8, L6C11, L8C15, L10C18 L11), обеспечивающий избирательность по соседнему каналу. Нагрузкой двух других каскадов УПЧ-ЧМ являются двухконтурные фильтры. В четвертом каскаде применено каскадное включение двух транзисторов (V4, V5). Связь фильтров ПЧ с транзисторами ослаблена за счет неполного подключения контурных катушек. Бесшумная настройка в диапазоне УКВ осуществляется переключением транзистора V4 в запертое состояние, который при воздействии ЧМ сигнала открывается. Для улучшения подавления паразитной амплитудной модуляции в ЧМ тракте в коллекторную цепь транзистора V5 параллельно контуру включены диод V7 и цепочка R36C37.

Усилитель ПЧ тракта AM трехкаскадный. Нагрузкой транзистора V2 первого каскада УПЧ служит четырехконтурный фильтр сосредоточенной
селекции с внешнеемкостной связью между контурами (C13).

Включением дополнительных катушек в ФСС (L5, L12) в приемнике можно регулировать полосу пропускания. Нагрузкой транзистора V3 второго каскада УПЧ служит одноконтурный полосовой фильтр ПЧ L16C31C32, а нагрузкой транзистора V5 третьего каскада УПЧ — широкополосный контур L19C39. Переключение полосы пропускания в тракте АМ осуществляется за счет изменения связей в ФСС. Питание усилителей ПЧ осуществляется от стабилизатора напряжения 15 В (V9).

Переключение с АМ на ЧМ тракт осуществляется переключением выходов детекторов, изменением режима работы транзистора V3 и подачей питания на транзистор V1. При этом шунтируется коллекторный контур L16 транзистора V3.

Частотный детектор собран на диодах V10, по схеме симметричного дробного детектора. Резистор R42 резистор переменного сопротивления
R43 служат для симметрирования плеч дробного детектора. Сигнал НЧ снимается со средней точке резисторов R45 и R46 и подается на резистивный усилитель напряжения звуковой частоты (V6) с частотной коррекцией. С этих же резисторов снимается напряжение для автоматической подстройки частоты в блоке УКВ.

Амплитудный детектор выполнен на диоде V9 по последовательной схеме с разделенной нагрузкой по постоянному и переменному току. Сигнал звуковой частоты с фильтра R41C44R44C47 C49R47C51 подается на вход УНЧ.

Стрелочный индикатор настройки включен между коллекторами транзисторов V3 и V4 блока ПЧ. Усилитель низкой частоты состоит из блоков предварительного усилителя (У6) и оконечного усилителя (У7).

Предварительный усилитель (У6) трехкаскадный. Предварительный усилитель напряжения выполнен на составных транзисторах (V1, V2). На
транзисторе V3 построен активный фильтр с частотой среза 15 кГц. Регулировка тембра раздельная по низким и высоким звуковым частотам. На
выходе активного регулятора тембра (V4) включен регулятор громкости с тонкомпенсацией.

Оконечный усилитель выполнен по бестрансформаторной схеме с последовательным питанием. Первый каскад выполнен с общим коллектором (V1). Предоконечный каскад (V3, V4) собран по последовательной двухтактной схеме с дополнительной симметрией, оконечный каскад (V5, V6) — по последовательной двухтактной схеме с бестрансформаторным выходом. Оконечный усилитель охвачен глубокой отрицательной обратной связью с выхода на эмиттер транзистора V1.

Блок питання состоит из трех выпрямителей. Выпрямитель на диодах V6...V9 предназначен для питания блока оконечного усилителя (У7). С двухполупериодного выпрямителя на диодах V10, V11 напряжение поступает на электронный стабилизатор на транзисторах V1, V2 и стабилитронах V12...V14, от которого питаются каскады блоков УКВ, КСДВ, ПЧ, предварительного усилителя и электронный стабилизатор на транзисторах V3...V5. Выходное напряжение стабилизатора, используемое для электронной настройки блока УКВ, регулируется подстроечным резистором R14. С этого же выпрямителя через фильтр R12C13 напряжение поступает на каскад регулировки тембра.

Конструкция и детали:

Конструкция радиолы блочная и состоит из радиоприемного устройства, электропроигрывающего устройства и акустической системы, объединенных в одном футляре. Корпус радиоприемного устройства, ЭПУ и акустической системы покрыты шпоном ценных пород дерева и отделаны матовым лаком. Все органы управления выведены на лицевую панель. Кнопки и ручки управления изготовлены из алюминия с применением новых технологических процессов (со следами направленной обработки и алмазного точения). Гнезда для подключения внешней антенны, электропроигрывателя, магнитофона, акустической системы расположены на задней крышке.

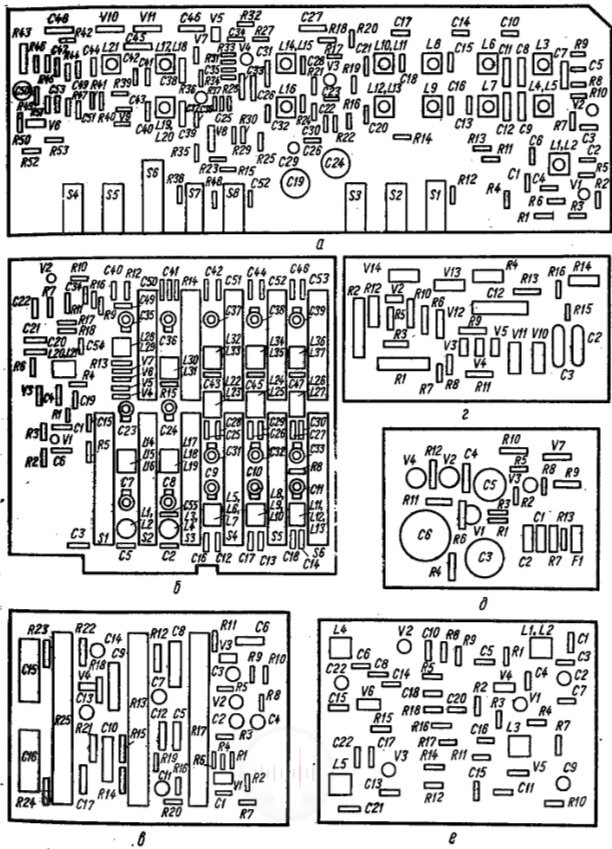

Монтаж радиолы выполнен на печатных платах из фольгированного гетинакса (рис. 28). Все платы закреплены на шасси радиоприемного устройства, выполненном из стали методом штамповки.

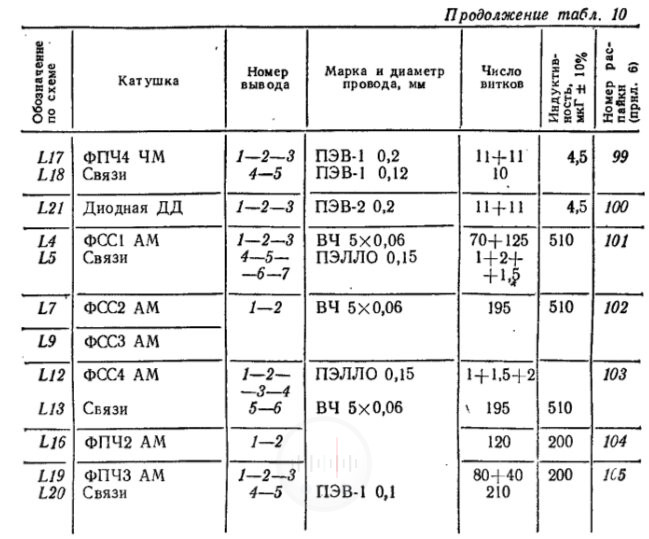

Внутренняя магнитная антенна диапазонов ДВ с СВ выполнена на стержне из феррита марки 400HH длиной 200 мм и диаметром 10 мм. Входные и гетеродинные катушки диапазонов КВ намотаны на гладкие полистироловые каркасы.
