Радиола ламповая Симфония post ZaharK

🔌Технические характеристики:

Радиола «Симфония» позволяет принимать программы радиовещательных станций в диапазонах волн:

Длинных (2000...735 м; 150...408 кгц)

Средних (571...187 м; 525-1605 кгц)

Коротких (25 м, 11,7-12,0 Мгц; 31 м, 9,5-9,8 Мгц; 41 м, 7,1 -7,3 Мгц; 49 м, 5,9-6,2 Мгц)

Ультракоротких (1,56-4,11 м, 65,8-73 Мгц)

Чувствительность приемника радиолы.

При работе с внешней антенной и выходной мощности 50 мвт в диапазоне УKB составляет 2мкв а в диапазонах ДВ, СВ и КВ-20 мкв при отношении сигнал/шум 20 дб.

Чувствительность при работе с внутренней магнитной антенной в диапазонах ДВ и СВ-1 мв/м. Чувствительность приемника в фиксированном положении «местный прием» в диапазонах ДВ CB — 0,7 мв.

Промежуточная частота:

В тракте АМ частота равна 465 кгц

В тракте ЧМ частота равна 6,5 Мгц

Избирательность приемника при расстройке +-10 кгц на частоте 1000 кгц — 76 дб.
Усредненная крутизна скатов резонансной характеристики в интервале ослабления сигнала от 6 до 26 дб порядка 0,3 дб/кгц
Ширина полосы пропускания приемника в тракте АМ при ослаблении сигнала 6 дб в положении «широкая полоса» — 12 кгц, в положении «узкая полоса» — 5 кац; в тракте ЧМ ширина полосы пропускания — 140 кгц.
Система АРУ обеспечивает изменение сигнала на выходе приемника 6,5 дб при изменении сигнала на входе 60 дб.
Коэффициент автоматической подстройки частоты 15 раз.
Максимальная мощность усилителей НЧ — 6 вт, диапазон воспроизводимых частот от 40 до 15000 гц.
Пределы регулировки тембра относительно частоты 1000 гц — 15 дб.
Чувствительность усилителя с гнезд звукоснимателя при номинальной выходной мощности 180 мв, уровень фона — 64 дб.
Питание радиолы осуществляется от сети переменного тока напряжением 220 и 127 в, частотой 50 гц; потребляемая мощность 125 вт.
В радиоле установлен новый стереофонический электропроигрыватель типа 2 ЭПУ-12 4-127 в с полуавтоматическим включением и автовыключением и микролифтом. Проигрыватель рассчитан на четыре скорости вращения диска: 78, 45, 33 и 16 об/мин.

📖История и описание:

Радиола сетевая ламповая «Симфония» с 1964 года выпускалась Рижским заводом им. А.С.Попова. 1964 году Рижский завод имени А. С. Попова начал серийный выпуск стереофонической радиолы высшего класса «Симфония». Радиола представляет собой 17-ламповый АМ ЧМ супергетеродинный приемник высшего класса, собранный вместе с 4-скоростным стереофоническим электропроигрывателем в общем корпусе. Радиола предназначена для приема программ местных и дальних радиовещательных станций с амплитудной модуляцией в диапазонах длинных, средних и коротких волн и с частотной модуляцией в диапазоне ультракоротких волн, а также для проигрывания стереофонических, долгоиграющих и обычных грампластинок. Кроме того, радиола позволяет прослушивать стереофонические передачи по методу полярной модуляции в диапазоне УКВ при помощи специальной приставки.

Цена радиолы с АС — 333 рубля. Экспортная радиола «Rigonda-Symphony» отличалась надписями, частотами КВ и УКВ диапазонов, другим типом ЭПУ.

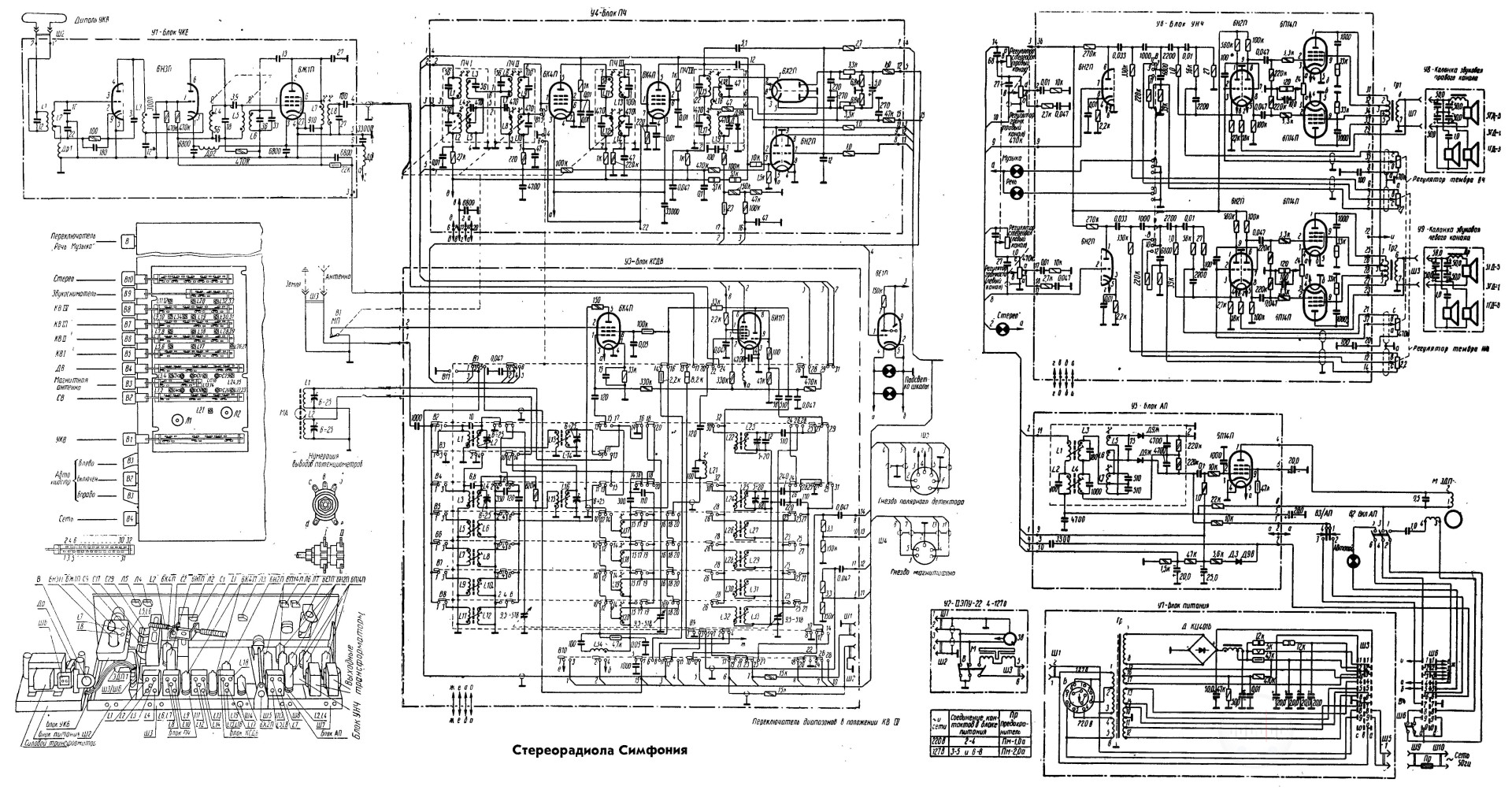

Принципиальная схема:

Радиола «Симфония» построена по принципу функциональных блоков, таких блоков в радиоле семь: блок УКВ (У1), блок проигрывателя (У2), блок высокой частоты КСДВ (УЗ), блок промежуточной частоты (У4), блок автоматической подстройки (У5), блок усилителя низкой частоты (У6) и блок питания (У7).

Блок УКВ сстоит из двухкаскадного усилителя ВЧ, собранного на триод-пентоде 6Ф1П и гетеродинного преобразователя частоты, выполненного на пентоде 6Ж1П в триодном включении. Первый каскад усилителя ВЧ собран на триодной части лампы 6Ф1П по схеме с заземленной промежуточной точкой в емкостной ветви сеточного контура (конденсаторы С2 и С3) и нейтрализацией проходной емкости лампы
(конденсатор нейтрализации С5) Второй каскад усилителя ВЧ собран по обычной схеме с резонансным контуром в анодной цепи пентодной части лампы 6 Ф1П. Гетеродинный преобразователь выполнен по двойной балансной схеме. В его анодную цепь включен фильтр промежуточной частоты (катушки L7, L8, L9 и конденсаторы С17, и С21 и С22), настроенный на 6,5 Мгц. Для уменьшения паразитного излучения гетеродина в диапазоне 71,5-80 Мгц преобразование частоты производится на второй гармонике гетеродина (контур гетеродина L6 C15 С16 настраивается на частоту 35,75 — 40 Мгц). Применение двухлампового блока УКВ с преобразованием на второй гармоники гетеродина позволило снизить паразитное напряжение гетеродина на клеммах УКВ диполя, мешающее приему телевидения, до 0,3-0,4 мв.
Для уменьшения просачивания паразитного напряжения гетеродинаблока УКВ, катушка анодного контура усилителя ВЧ L и катушка связи гетеродина L5 включены в диагонали уравновешенного моста, плечи которого образованы делителем С11 и С12, конденсатором С11 и входной емкостью гетеродинного преобразователя (между ножкой 1 лампы 6Ж1П и корпусом). Блок УКВ рассчитан на антенну с сопротивлением
300 ом и усилитель с входным сопротивлением 36 ком. Собран блок на печатной плате из фольгированного гетинакса и тщательно экранирован. Перестройка блока по диапазону осуществляется латунными сердечниками (двух анодных и гетеродинной) катушек.

Блок высокой частоты КСДВ состоит из входных цепей, усилителя ВЧ и преобразователя. Входные цепи диапазонов ДВ и СВ представляют собой двухконтурные полосовые фильтры c индуктивной связью. В диапазонах КВ Входные цепи выполнены в виде одиночных резонансных контуров, и так как диапазоны растянутые, то достаточную равномерность коэффициента передачи обеспечивает индуктивная связь с антенной.
Усилитель ВЧ представляет собой резонансный усилитель с автотрансформаторным включением контура со стороны анода в диапазонах КВ и резистивный усилитель в диапазонах ДВ и СВ. Для уменьшения усиления при «местном приеме» в катодную цепь лампы усилителя ВЧ включено сопротивление R3. Каскад преобразователя частоты состоит из гетеродина, собранного на триодной части лампы 6И1П по схеме генератора с трансформаторной обратной связью и контуром в цепи сетки, и смесителя, собранного на гептодной части этой же лампы. В цепь сигнальной
сетки смесителя включен фильтр-пробка промежуточной частоты. Кроме того, на плате КСДВ блока размещены некоторые элементы, функционально в него не входящие. Например, гасящее сопротивление R7, фильтрующие конденсаторы С6, С18 и др.

В блок промежуточной частоты входят: Четырехконтурный фильтр сосредоточенной селекции с индуктивной связью между контурами; два каскада усиления ПЧ с двухконтурными полосовыми фильтрами, выполненные на лампах типа 6 К4П; детектор ЧМ тракта, собранный по схеме симметричного дробного детектора на лампе типа 6Х2П; детектор AM тракта, выполненный на полупроводниковом диоде Д9Ж, детектор АРУ, собранный на левом (по схеме) триоде лампы 6Н2П (триод с диодным включением). Контуры АМ и ЧМ трактов включены последовательно. Полоса пропускания регулируется при плавном изменении связи между контурами в первых трех парах, индуктивно связанных контуров. По тракту АМ применена система АРУ с задержкой, а по тракту ЧМ — система сеточного ограничения, которая охватывает лампу (в блоке КСДВ) и обе
лампы 6К4П. Для более эффективной работы системы АРУ применен делитель для стабилизации напряжения экранных сеток ламп, охваченных АРУ.

В радиоле «Симфония» применена моторная система настройки в сочетании со схемой автоматической подстройки частоты. Конструктивно система автоматической подстройки разделена на две части. В блоке ПЧ размещена лампа Л4 типа 6Н2П, работающая в модуляторном режиме,
емкостный делитель напряжения, состоящий из конденсаторов С29 и С27 и сопротивления R20 и R24. С последнего каскада усиления ПЧ на вход лампы Л4 (У4) подается напряжение промежуточной частоты 465 кгц и 6,5 Мгц. В лампе осуществляется сеточная модуляция напряжения промежуточной частоты напряжением сети частотой 50 гц. Модулирующее напряжение снимается со специальной обмотки (12a-14a)
силового трансформатора и подводится к сетке лампы через сопротивление R20. Одновременно на сетку подается напряжение смещения 4,5-5 в с диода Д3 (3 5) через сопротивление R20. Модулированное напряжение промежуточной частоты поступает на АМ/ЧМ фильтр фазового дискриминатора. Детектирование модулированного напряжения осуществляется фазовым дискриминатором, собранным на полупроводниковых диодах Д9Ж. Постоянная составляющая выходного напряжения дискриминатора характеризуется, как известно, S- кривой. Переменное напряжение автоподстройки (частоты 50 гц) в соответствии с этим характеризуется двугорбой кривой. В зависимости от знака расстройки +-🔺f переменное выходное напряжение дискриминатора частоты 50 гц определяется током того или bного диода и соответственно его фаза может иметь одно из двух противоположных значений (0 или 180°). В точке 🔺f =0, то есть при сигнале, равном значению промежуточной частоты, выходное напряжение 50 гц равно нулю. По мере увеличения 🔺f оно возрастает и переходя через «0» скачком меняется по фазе. Напряжение 50 гц усиливается лампой — 6П14П (У5). Hauрузкой лампы служит обмотка асинхронного электродвигателя переменного тока с полым немагнитным ротором и конденсаторным пуском (ЭДП-1). Для лучшего согласования внутреннего сопротивления лампы с нагрузкой управляющая обмотка электродвигателя настраивается конденсатором С3 на частоту 50 гц. Благодаря этому устраняется влияние на электродвигатель гармоник частоты 50 гц и звуковых частот сигнала, выделяющихся на выходе детектора одновременно с напряжением автоподстройки.

Блок стереофонического усилителя НЧ собраy на общей плате. Каждый канал стереоусилителя имеет два предварительных каскада, фазоинвертер и двухтактный ультралинейный оконечный каскад. Регулировка стереобаланса осуществляется специальным сдвоенным потенциометром, с помощью которого возможно снижение чувствительности любого накала на 8 дб от среднего положения движка потенциометра. Такая схема Включения стереобаланса обеспечивает постоянство обратных связей, а следовательно и частотных характеристик при регулировке баланса. Для компенсации влияния входной емкости на частотную характеристику регулятор баланса шунтирован конденсатором небольшой емкости. В анодной цени первого триода находится регулятор тембра низших звуковых частот. В усилителе НЧ применена новая схема плавной ре- гулировки высших звуковых частот (R17, C17, R4/1, C27) в каждом канале усилителя; эта схема обеспечивает завал высших частот с постоянной крутизной спада, что в сочетании с трактом промежуточной частоты эффективно расширяет полосу и повышает избирательность по всему тракту АМ.

Блок питания выполнен по обычной мостовой схеме выпрямления на двух селеновых выпрямителях АВС-120-270, соединенных параллельно.
Принимая во внимание жесткие требования к уровню фона, на выходе выпрямителя включен П-образный RC-фильтр. Высокими требованиями
к уровню фона объясняется и применение отдельной обмотки для питания накальных цепей детекторной лампы и ламп предварительных каскадов усиления НЧ, на среднюю точку этой обмотки подается положительное относительно катода напряжение 20 — 30 в. Конструктивно блок питания выполнен в виде отдельного узла, включающего силовой трансформатор, селеновые выпрямители, дроссель фильтра, электролитические конденсаторы и сопротивления.

Детали и конструкция:

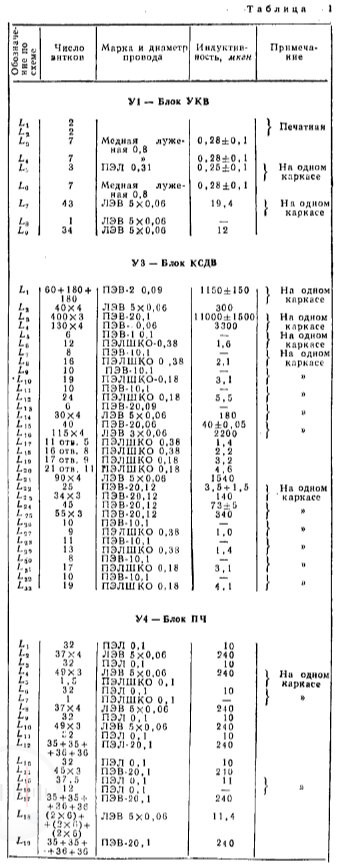

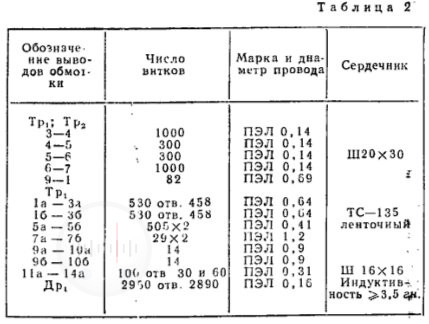

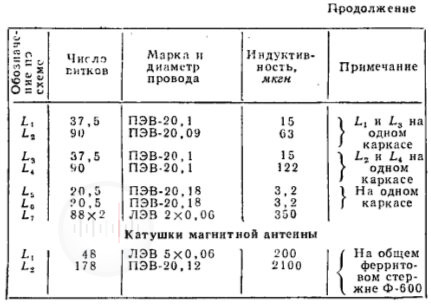

Конструктивной базой шасси радиолы является каркас, на котором размещены функциональные блоки. Вернерная система собрана на рефлекторе, к которому крепится узел блока двигателя системы автоматической подстройки, магнитная антенна и блок УКВ. Намоточные данные высокочастотных катушек и трансформаторов приведены в таблицах 1 и 2. В каждой из акустических колонок радиола установлено по четыре громкоговорителя: один высокочастотный -ЗГД-15, два среднечастотных -2ГД-28 и один низкочастотный — 5ГД-3. Разделение частот производится специальными фильтрами, расположенными, в акустических колонках. Для улучшения воспроизведения низших звуковых частот применена закрытая акустическая система с несколькими объемными резонаторами.
